or

0.93 to 1.07

or

0.66 to 0.80

or

0.51 to 0.65

OFF Malfunction (A)

ECM selected gear

1st

Vehicle speed

2 km/h (1.2 mph) or more and less than 40 km/h (24.9 mph)

Engine speed - Turbine speed (NE - NT)

50 rpm or more

OFF Malfunction (B)

ECM selected gear

6th

Vehicle speed

2 km/h (1.2 mph) or more

Throttle valve opening angle

9% or more at 2000 rpm

(Conditions vary with engine speed)

ON Malfunction (A)

ECM selected gear

5th

Vehicle speed

2 km/h (1.2 mph) or more

Throttle valve opening angle

9% or more at 2000 rpm

(Conditions vary with engine speed)

ON Malfunction (B)

ECM selected gear

6th

Vehicle speed

2 km/h (1.2 mph) or more

Throttle valve opening angle

9% or more at 2000 rpm

(Conditions vary with engine speed)

TYPICAL MALFUNCTION THRESHOLDS

OFF malfunction is detected when OFF malfunction (A) and (B) are set.

OFF Malfunction (A)

Turbine speed/Output speed (NT/NO)

1.24 or more, and 1.49 or less

(This means actual gear is 3rd)

OFF Malfunction (B)

Turbine speed/Output speed (NT/NO)

0.66 or more, and 0.80 or less

(This means actual gear is 5th)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

ON Malfunction is detected when ON malfunction (A) and (B) are set.

ON Malfunction (A)

Turbine speed/Output speed (NT/NO)

0.51 or more, and 0.65 or less

(This means actual gear is 6th)

ON Malfunction (B)

Turbine speed/Output speed (NT/NO)

0.51 or more, and 0.65 or less

(This means actual gear is 6th)

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

HINT:

While driving, the shift position can be forcibly changed with the Techstream.

Comparing the shift position commanded by the Active Test with the actual shift position enables you to

confirm the problem



.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Control the Shift

Position

Operate shift solenoid valve

and set each shift position

Press "→" button:

Shift up

Press "←" button:

Shift down

Possible to check operation of

shift solenoid valves

[Vehicle Condition]

50 km/h (30 mph) or less

HINT:

This test can be conducted when the vehicle speed is 50 km/h (30 mph) or less.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

The 4th to 5th and 5th to 6th up-shifts must be performed with the accelerator pedal released.
The 6th to 5th and 5th to 4th down-shifts must be performed with the accelerator pedal released.
Do not operate the accelerator pedal for at least 2 seconds after shifting and do not shift successively.
The shift position commanded by the ECM is shown in the Data List display on the Techstream.
The shift solenoid valve S2 turns ON/OFF normally when the shift lever is in the D position.

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S2

ON

ON

OFF

OFF

OFF

ON

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTC P0756)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P0756 is output

A

P0756 and other DTCs are output

B

HINT:

If any other codes besides P0756 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

2.

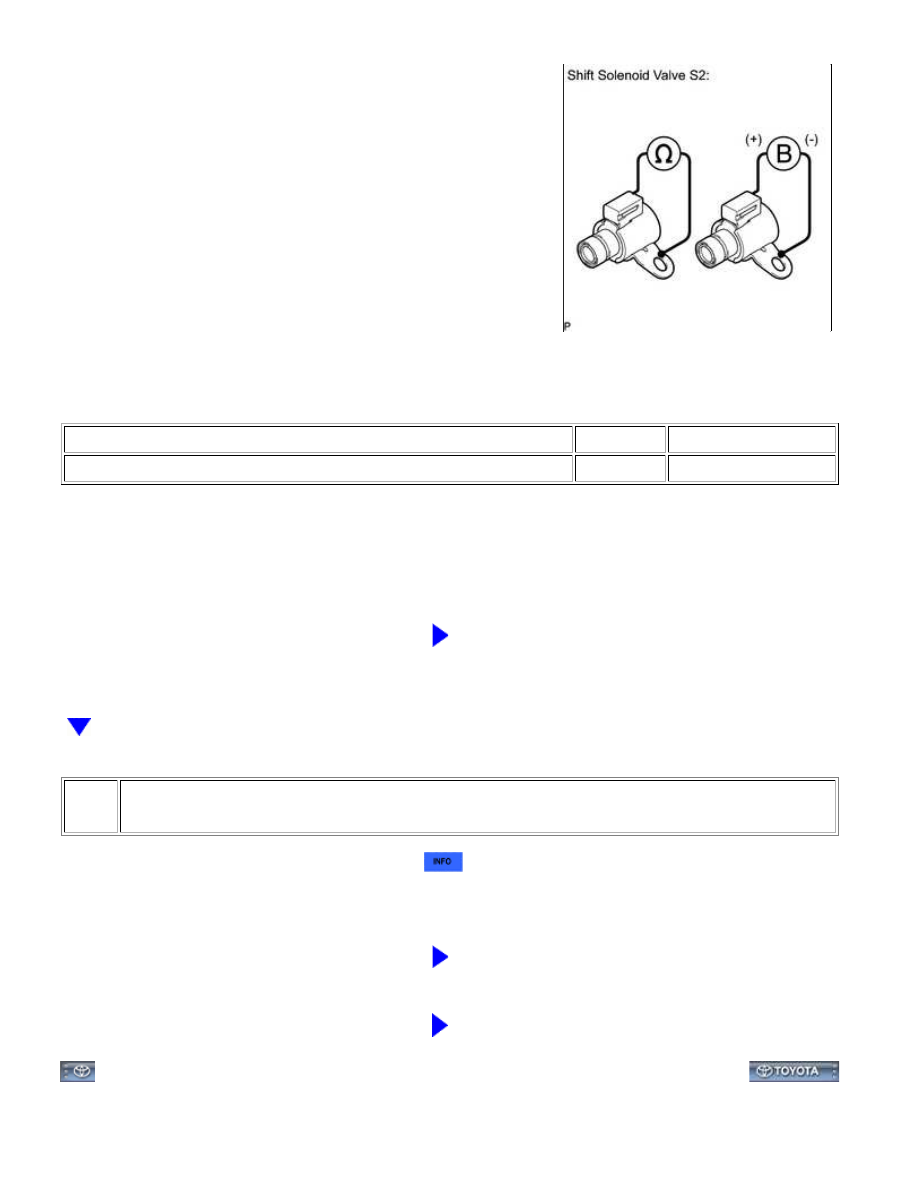

INSPECT SHIFT SOLENOID VALVE S2

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

(a) Remove shift solenoid valve S2.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S2 connector terminal - Shift solenoid valve S2 body

20°C (68°F)

11 to 15 Ω

OK:

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE S2

3.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

(a) Check the transmission valve body assembly



.

OK:

There are no foreign objects on any valve.

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY
