Toyota Tundra (2015 year). Manual - part 519

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZLK03YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type):

INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

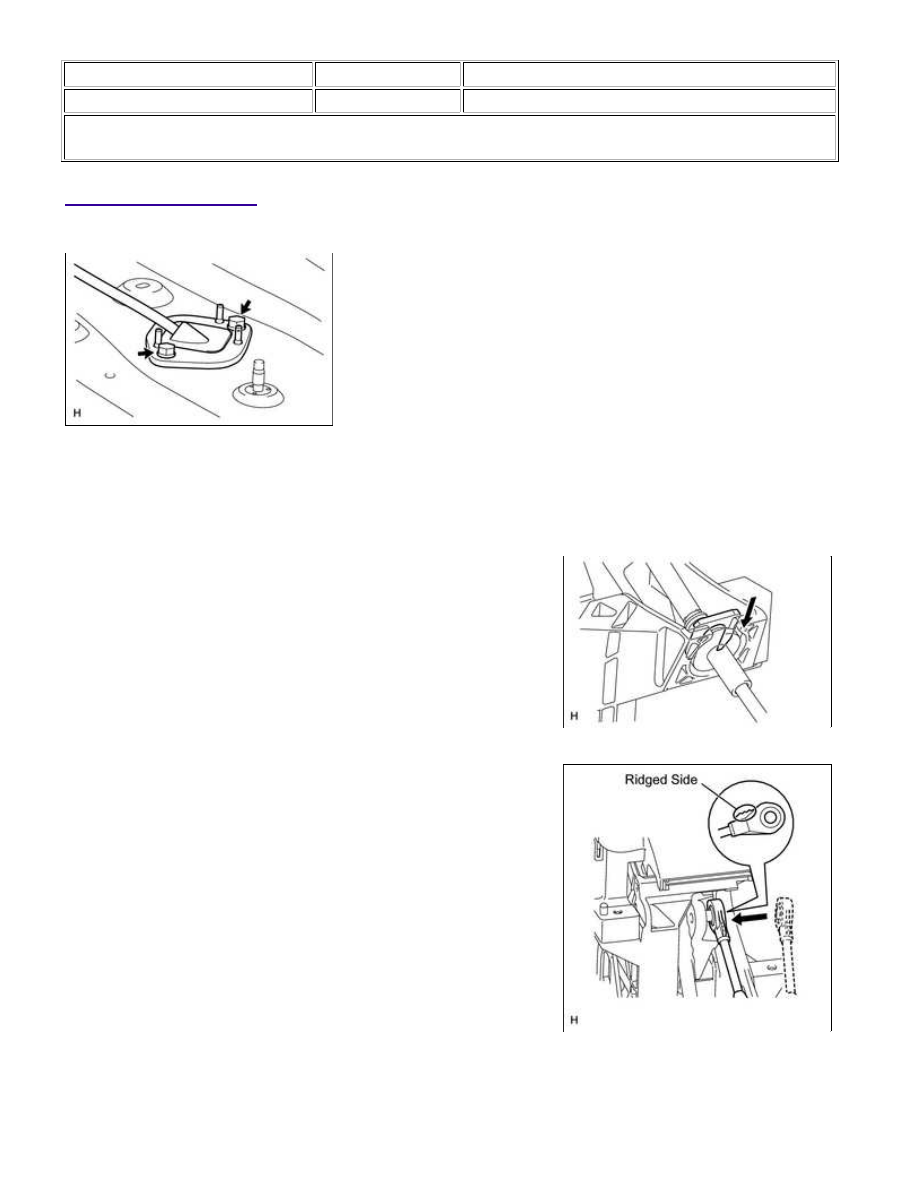

1. INSTALL TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Insert the transmission control cable from the vehicle interior, and install the cable retainer with the 2

bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(b) Connect the transmission control cable to the shift lever

retainer, and install a new clip.

(c) Connect the control cable end to the shift lever.

NOTICE:

Make sure to connect the cable end so that the inner cable is not

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

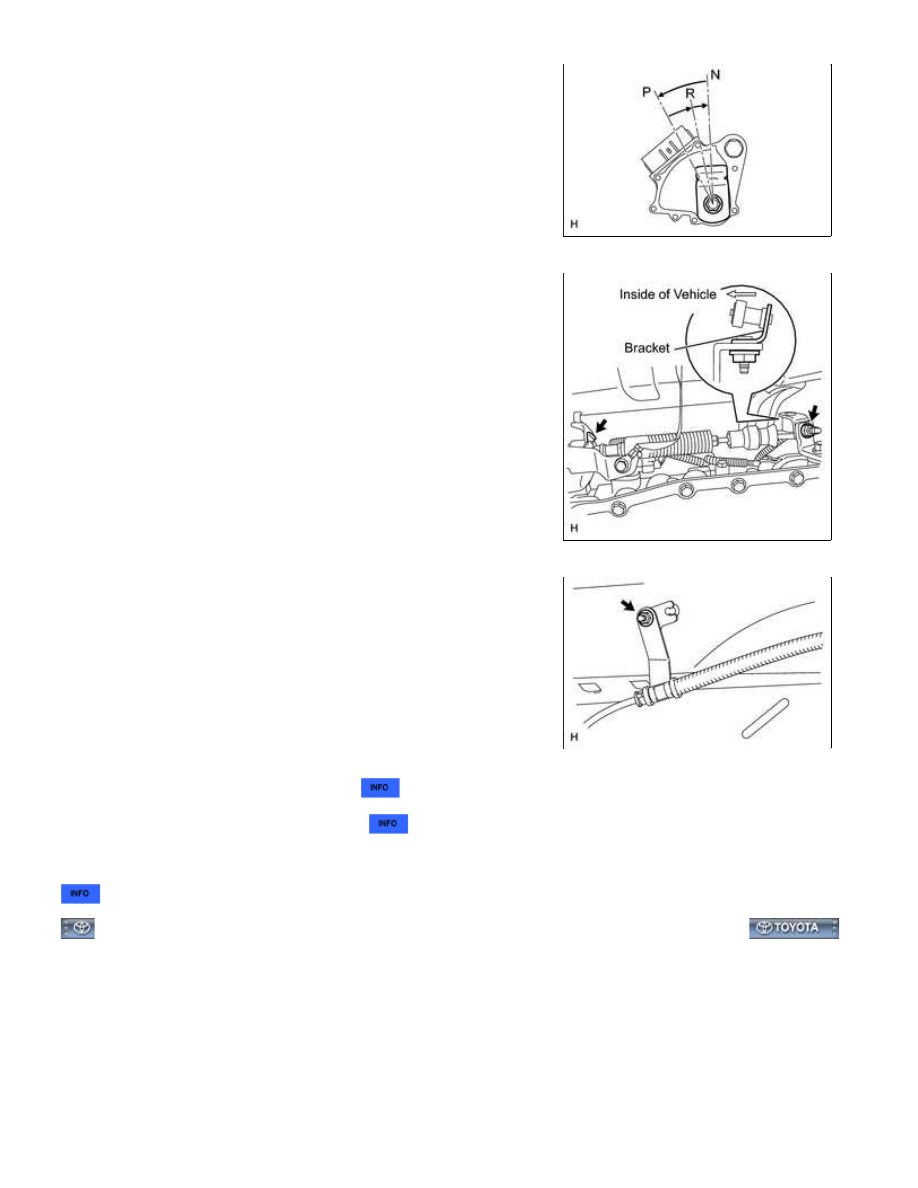

(e) Turn the control shaft lever counterclockwise until it stops, and

then turn it clockwise 2 notches to set it to the N position.

(f) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

When connecting the cable to the transmission control shaft

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

2. ADJUST SHIFT LEVER POSITION

3. INSPECT SHIFT LEVER POSITION

4. INSTALL CONSOLE BOX ASSEMBLY

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013C105JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

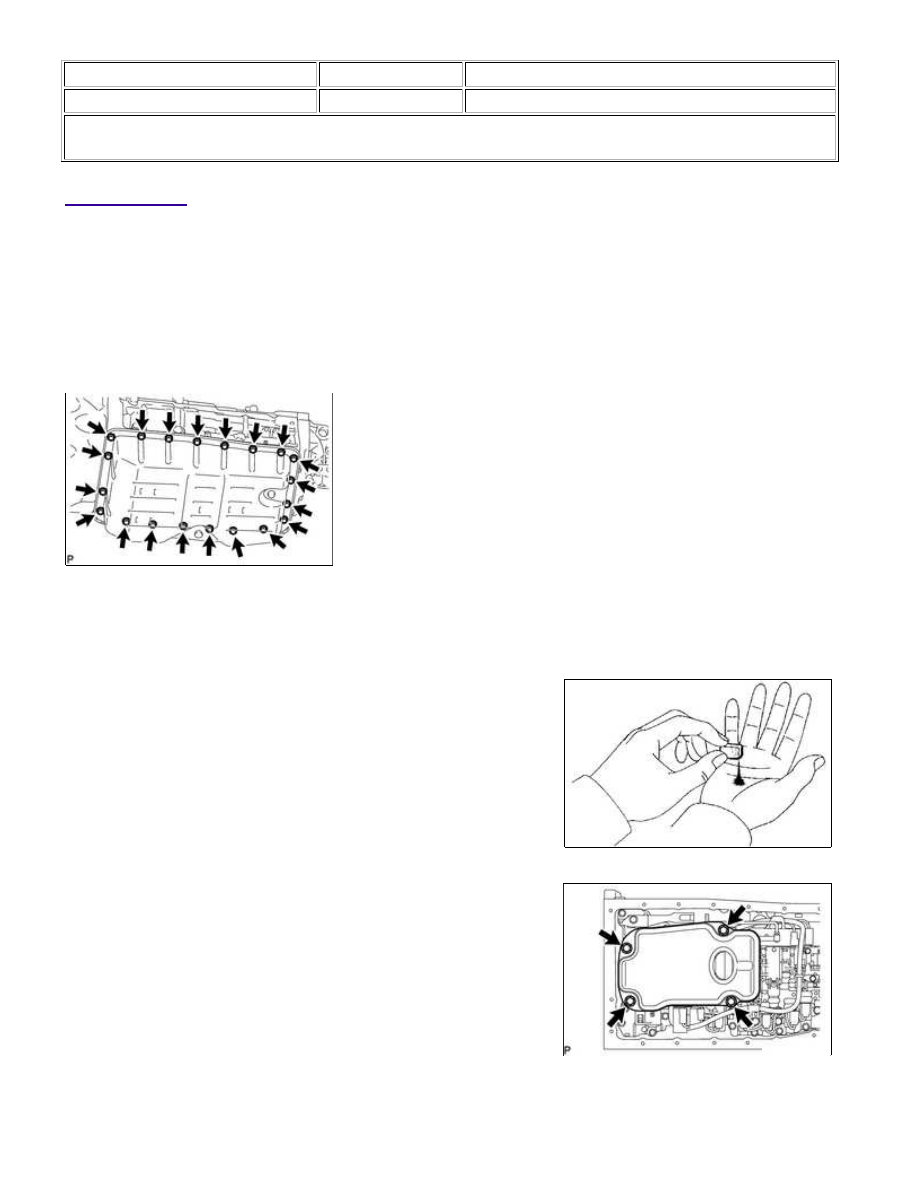

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

(a) Remove the drain plug and gasket, and drain the ATF.

(b) Install a new gasket and the drain plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Remove the 20 bolts, oil pan and gasket from the transmission.

NOTICE:

Some fluid will remain in the oil pan. Remove all the pan bolts, and carefully remove the oil pan assembly.

(b) Examine the particles in the pan.

(1) Remove the 4 magnets and use them to collect steel

particles. Carefully inspect the foreign matter and particles in

Steel (magnetic): bearing, gear and clutch plate wear

Brass (non-magnetic): bush wear

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

(a) Remove the 4 bolts and oil strainer.

NOTICE:

A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

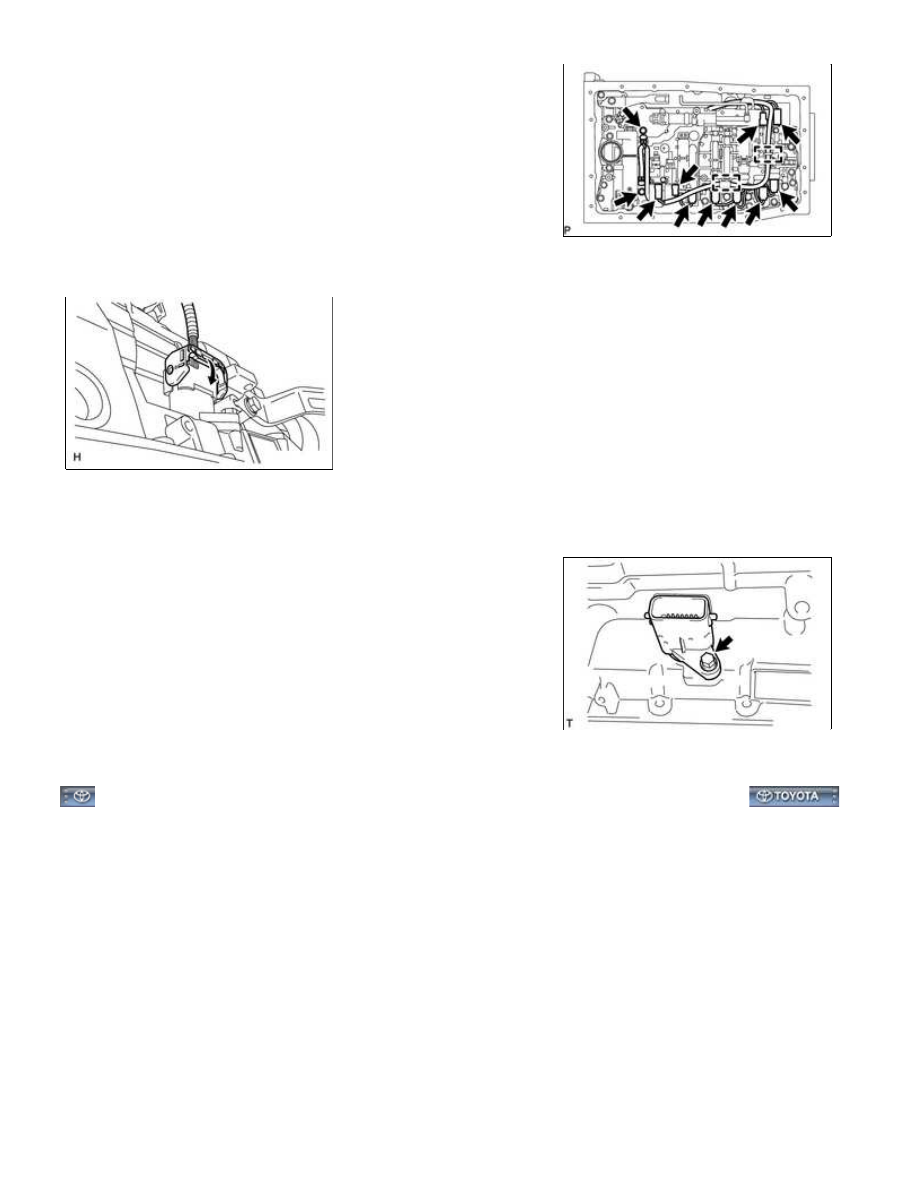

4. DISCONNECT TRANSMISSION WIRE

(a) Remove the 2 bolts and 2 temperature sensor clamps.

(b) Disconnect the 2 ATF temperature sensors.

(c) Disconnect the 9 solenoid valve connectors.

(d) Detach the wire harness from the 2 clamps.

5. REMOVE TRANSMISSION WIRE

(a) Disconnect the wire connector.

(1) Detach the claw, press down the lever, and then disconnect the transmission wire connector.

(b) Remove the bolt and pull out the transmission wire.

(c) Remove the O-ring from the transmission wire connector.

A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...
