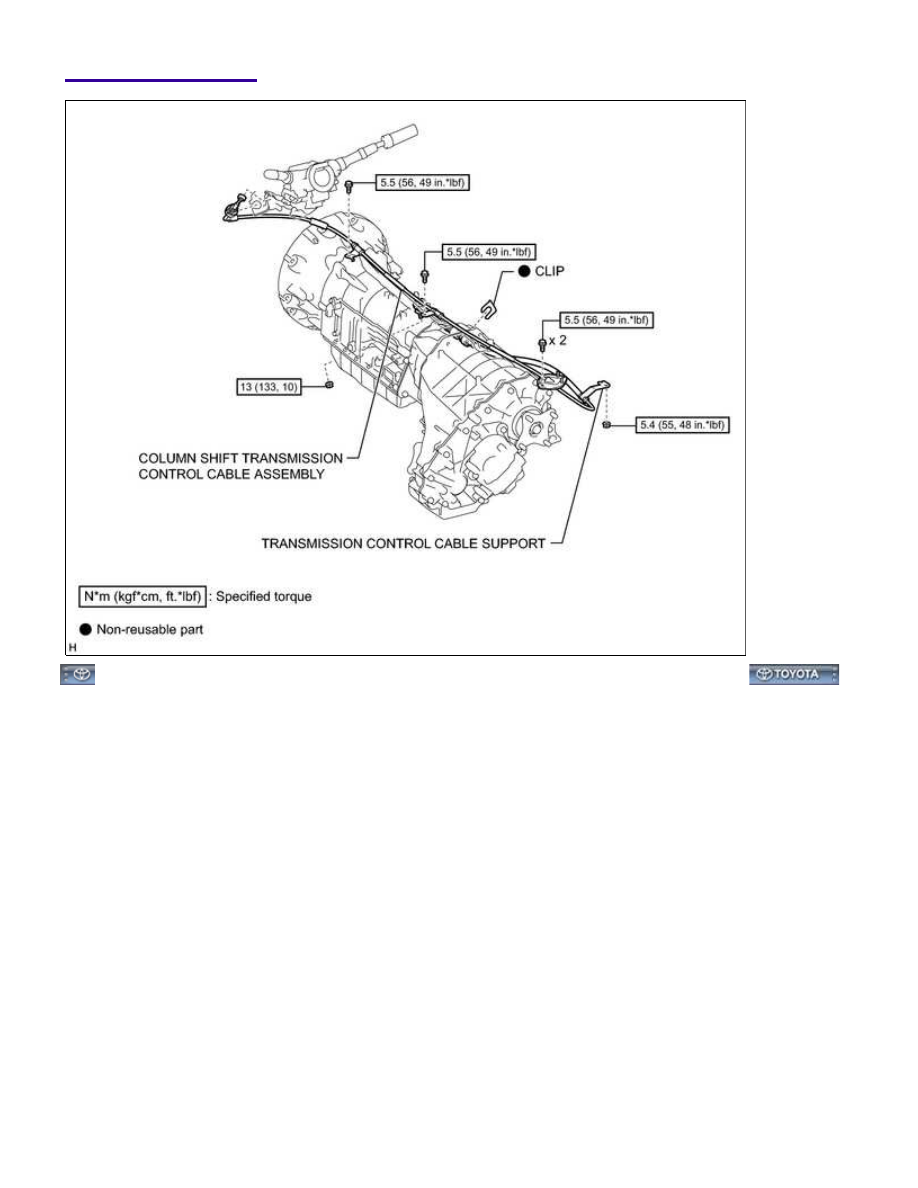

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y0C01HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

REMOVAL; 2015 MY Tundra [08/2014 -        ]

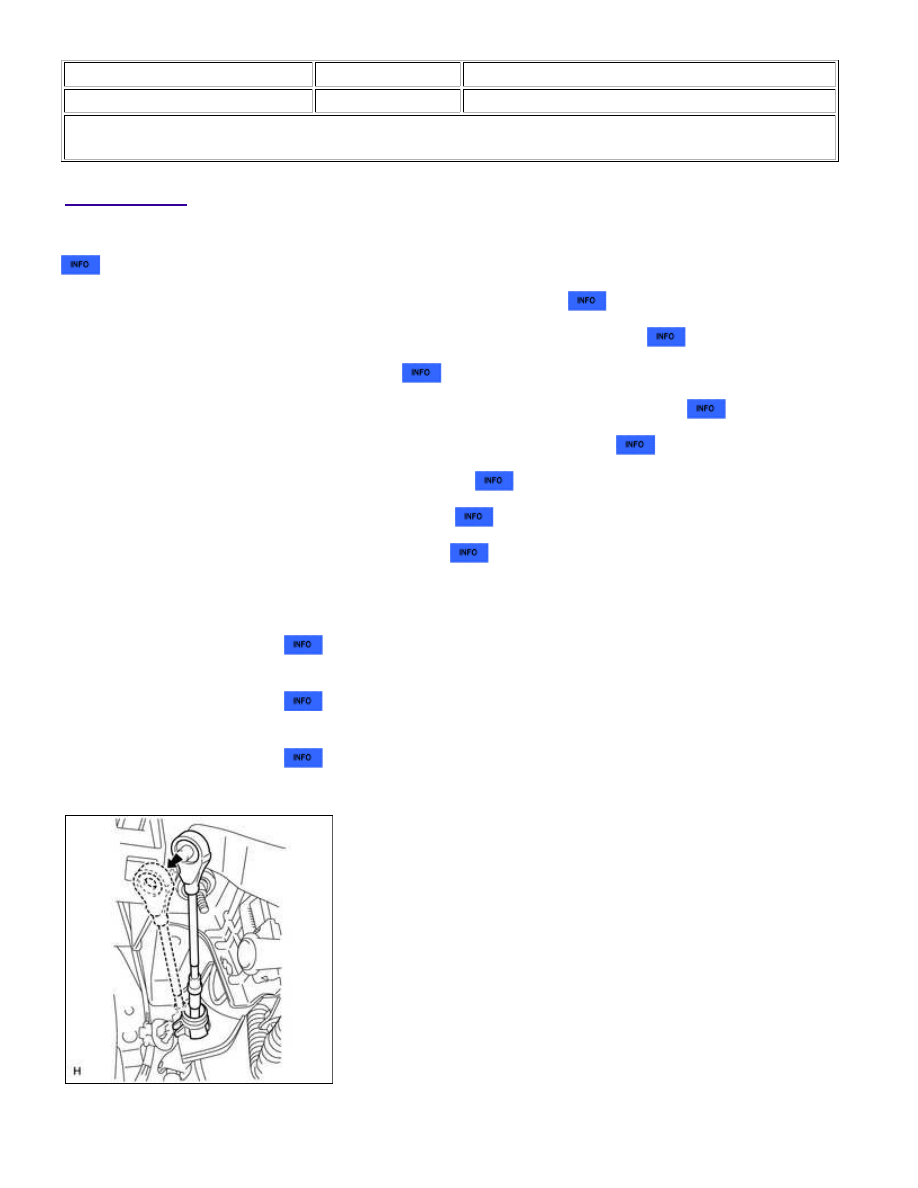

REMOVAL

1. REMOVE STEERING WHEEL ASSEMBLY

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab)

3. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

4. REMOVE COWL SIDE TRIM BOARD LH

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

6. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

7. REMOVE CENTER LOWER INSTRUMENT COVER

8. REMOVE LOWER STEERING COLUMN COVER

9. REMOVE UPPER STEERING COLUMN COVER

10. REMOVE FRONT SEAT ASSEMBLY LH

(a) for Manual Seat Type:

Remove the front seat LH



.

(b) for Power Seat Type:

Remove the front seat LH



.

(c) for Center Seat:

Remove the front seat LH



.

11. REMOVE COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Move the shift lever to N.

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

(b) Fold back the floor carpet.

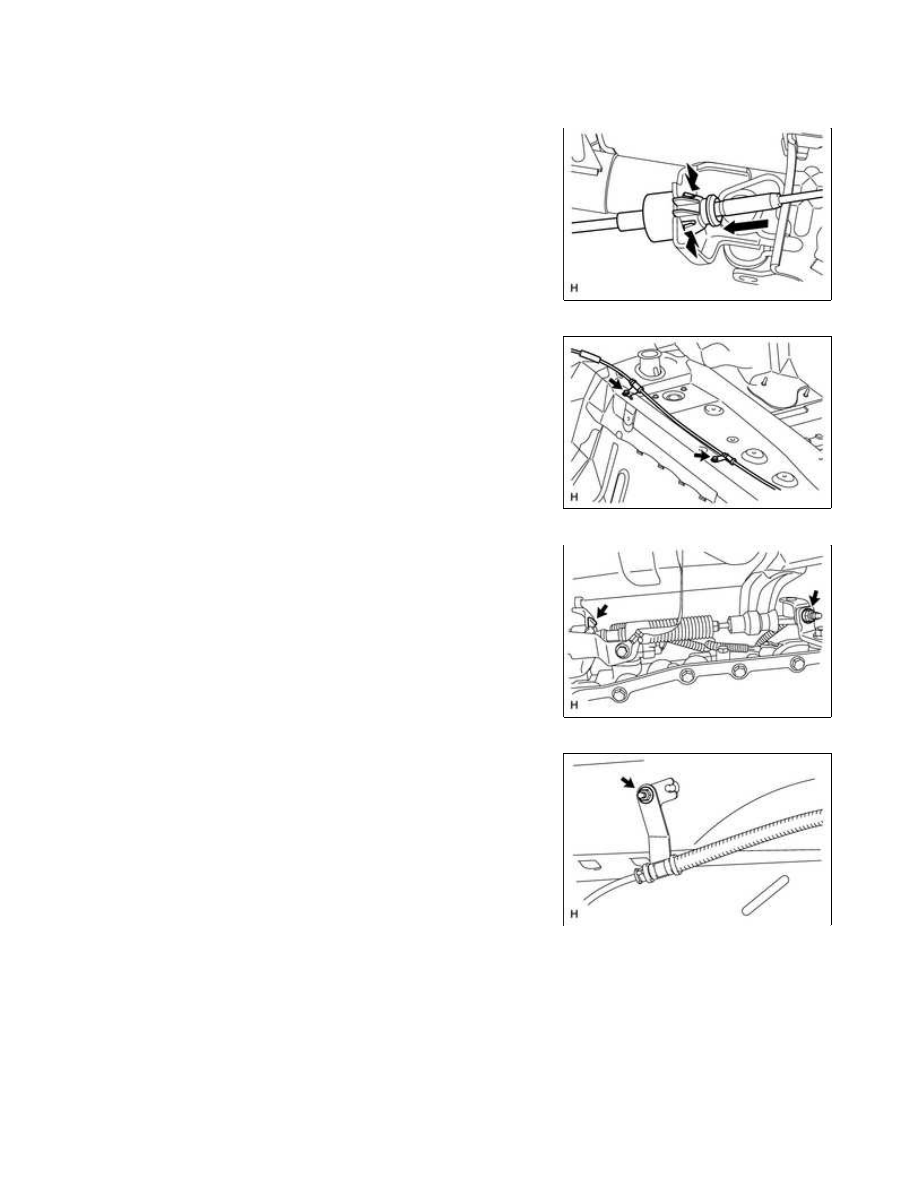

(c) Disconnect the column shift transmission control cable end from the column shift.

(e) Remove the 2 bolts and disconnect the 2 cable clamps.

(f) Remove the nut and clip, and disconnect the transmission

control cable from the automatic transmission.

(g) Remove the nut and disconnect the transmission control cable

support.

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

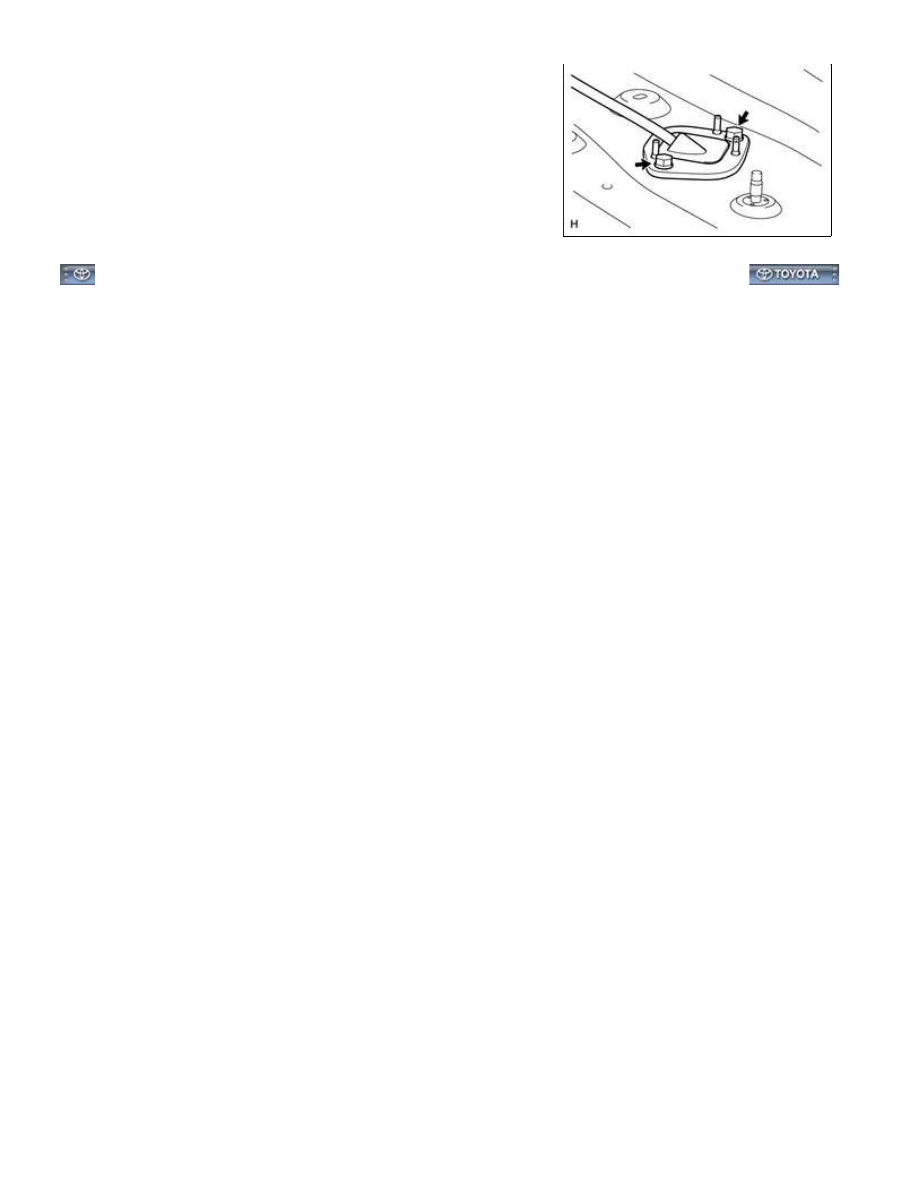

(h) Remove the 2 bolts and then pull the transmission control cable

into the vehicle to remove it.
