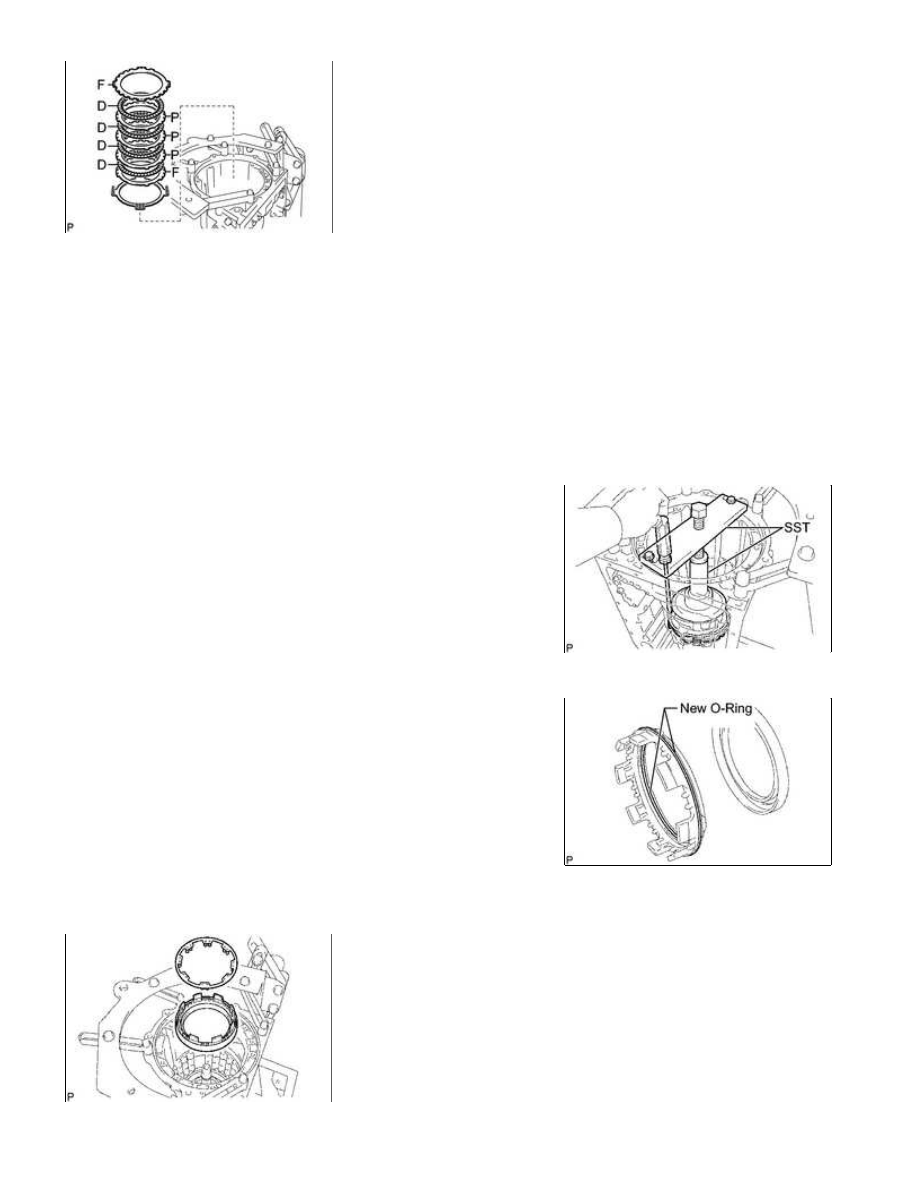

(a) Install the brake piston return spring.

(b) Install the 2 flanges, 4 discs, 3 plates.

Install in order:

F - D - P - D - P - D - P - D - F

HINT:

D = Disc

P = Plate

F = Flange

(c) Using SST and a press, compress the return spring and install

the snap ring.

SST: 09351-40010

09351-04010

09351-04030

09351-04040

09351-04050

17. INSTALL NO. 1 BRAKE PISTON

(a) Coat 2 new O-rings with ATF, and install them to the brake

piston.

(b) Press the brake piston into the brake cylinder with both hands to

install it.

NOTICE:

Be careful not to damage the O-rings.

18. INSTALL NO. 1 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(a) Install the No. 1 brake cylinder with No. 1 brake piston and the brake piston return spring to the

transmission case.

transmission case.

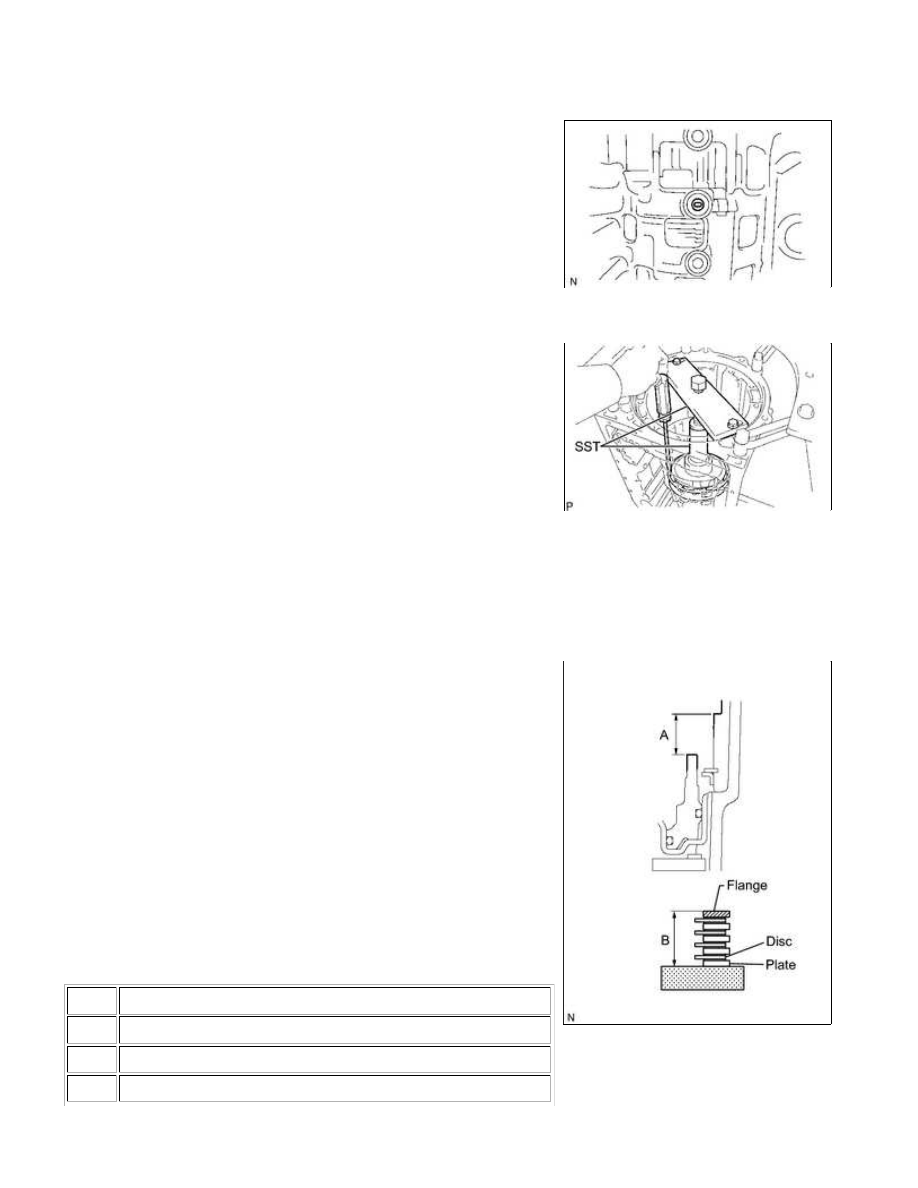

19. INSTALL NO. 1 BRAKE PISTON RETURN SPRING SNAP

RING

(a) Using SST, compress the return spring and install the No. 1

brake piston return spring snap ring.

SST: 09351-40010

09351-04010

09351-04030

09351-04040

09351-04050

20. SELECT NO. 1 BRAKE FLANGE

(a) Using a vernier caliper, measure distance A (from the step in the

HINT:

Standard distance A: 19.74 to 20.22 mm (0.777 to 0.796 in.)

(b) Assemble the 4 plates, 4 discs and flange (thickness: 2.15 to

2.25 mm (0.0846 to 0.0886 in.)) as shown in the illustration,

and using a vernier caliper, measure distance B in the illustration

at both ends across the diameter, and calculate the average.

HINT:

Standard distance B: 18.93 to 19.39 mm (0.745 to 0.763 in.)

0.0339 in.).

Flange Thickness:

NO.

THICKNESS

0

1.95 to 2.05 mm (0.0768 to 0.0807 in.)

1

2.15 to 2.25 mm (0.0846 to 0.0886 in.)

2

2.35 to 2.45 mm (0.0925 to 0.0965 in.)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

NO.

THICKNESS

3

2.55 to 2.65 mm (0.100 to 0.104 in.)

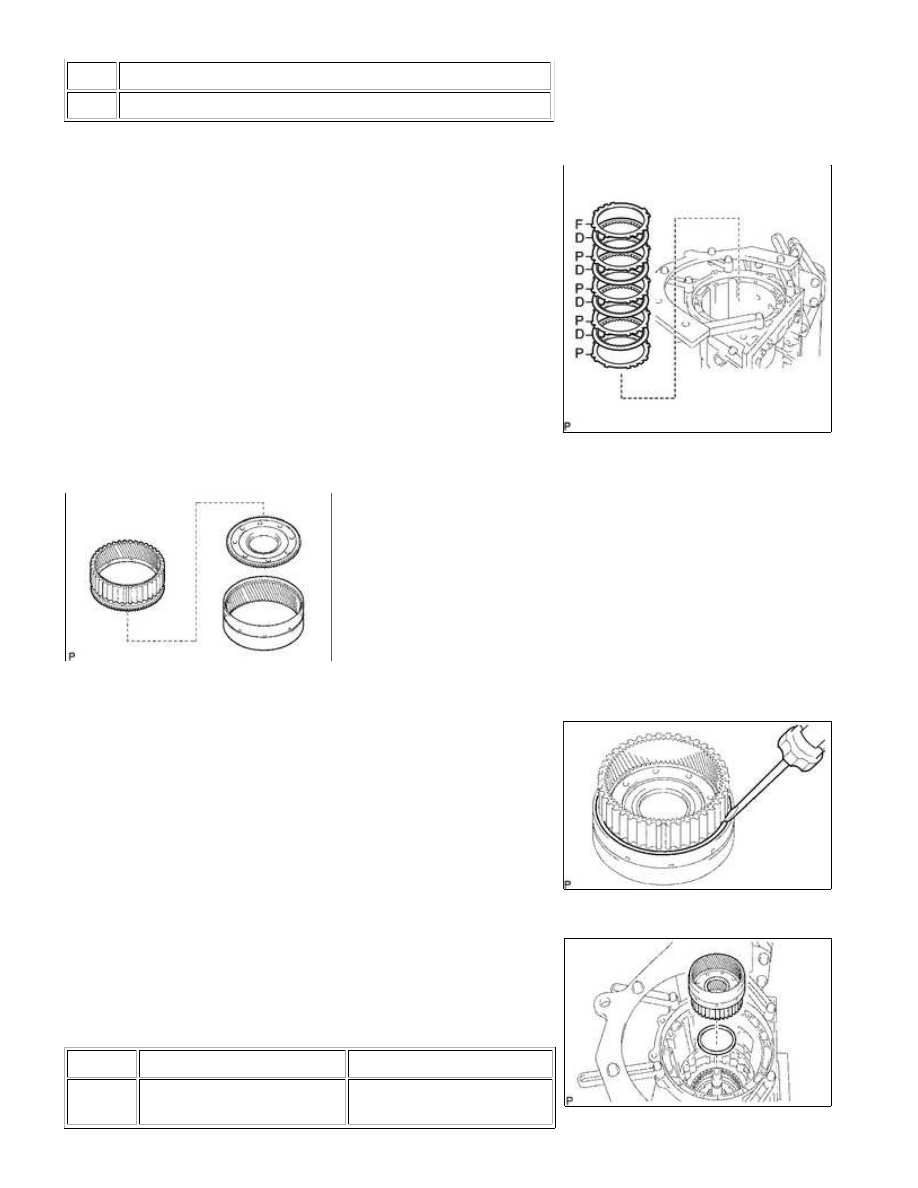

21. INSTALL NO. 1 BRAKE DISC

(a) Install the 4 plates, 4 discs and flange.

Install in order:

P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange

22. INSTALL CENTER PLANETARY RING GEAR

(a) Install the center planetary ring gear and front planetary ring gear flange to the front planetary ring gear.

(b) Using a screwdriver, install the snap ring.

23. INSTALL FRONT PLANETARY RING GEAR

(a) Install the thrust needle roller bearing and front planetary ring

gear to the case.

Thrust Needle Roller Bearing Diameter:

ITEM

INSIDE

OUTSIDE

Bearing

G

55.76 to 55.79 mm (2.19 to

2.20 in.)

76.1 to 76.35 mm (3.00 to

3.01 in.)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

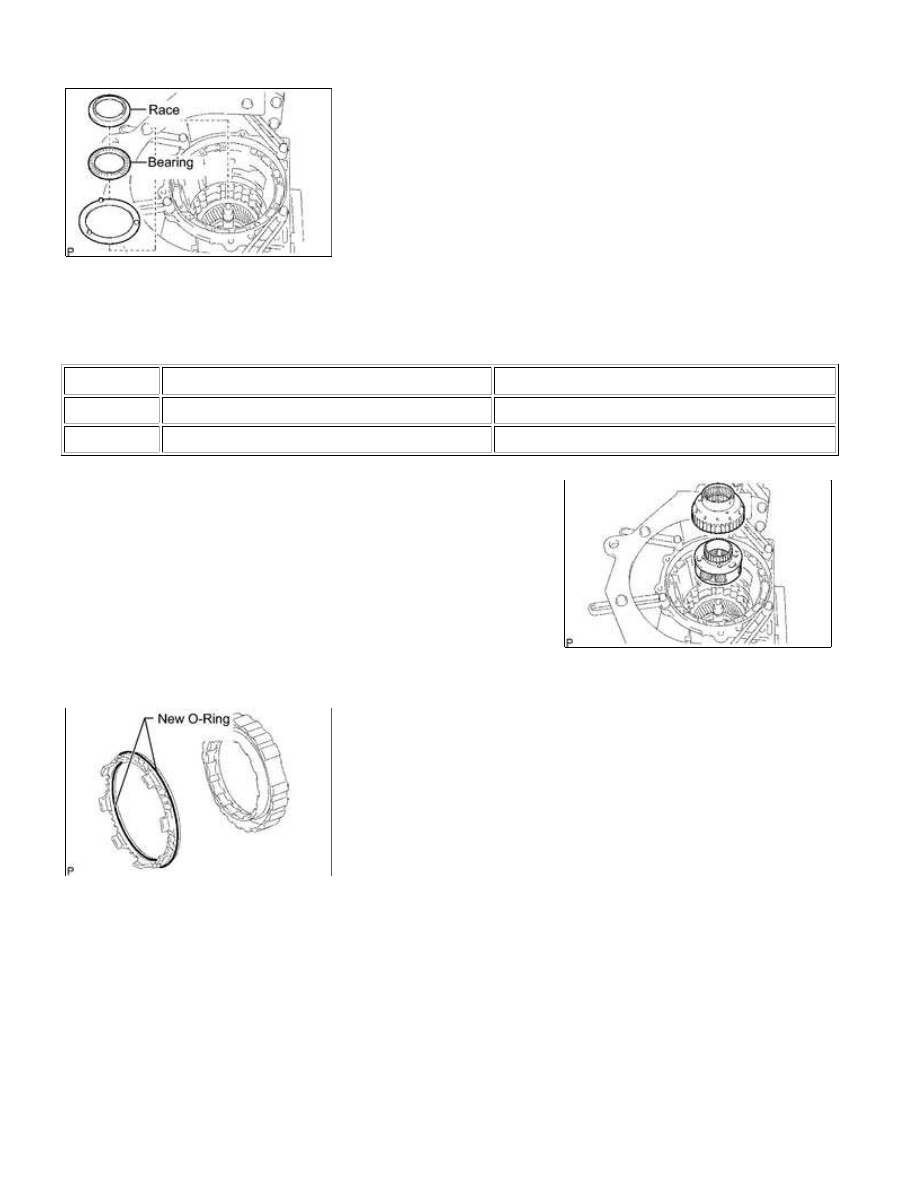

24. INSTALL FRONT PLANETARY GEAR ASSEMBLY

(a) Install the thrust washer and thrust needle roller bearing.

(b) Coat the thrust bearing race with petroleum jelly, and install it to the front planetary ring gear.

Thrust Needle Roller Bearing and Race Diameter:

ITEM

INSIDE

OUTSIDE

Bearing F

43.4 to 43.6 mm (1.71 to 1.72 in.)

58.0 to 58.25 mm (2.28 to 2.29 in.)

Race F

38.0 to 38.2 mm (1.49 to 1.50 in.)

56.50 to 57.0 mm (2.22 to 2.24 in.)

(c) Install the front planetary gear assembly and 1-way clutch inner

race to the case.

25. INSTALL NO. 3 BRAKE PISTON

(a) Coat 2 new O-rings with ATF, and install them to the No. 3 brake piston.

(b) Press the No. 3 brake cylinder into the No. 3 brake piston with both hands to install it.

NOTICE:

Be careful not to damage the O-rings.
