16.

INSPECT TORQUE CONVERTER ASSEMBLY

(a) Check the torque converter assembly



.

OK:

The torque converter operates normally.

NG

REPLACE TORQUE CONVERTER ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

17.

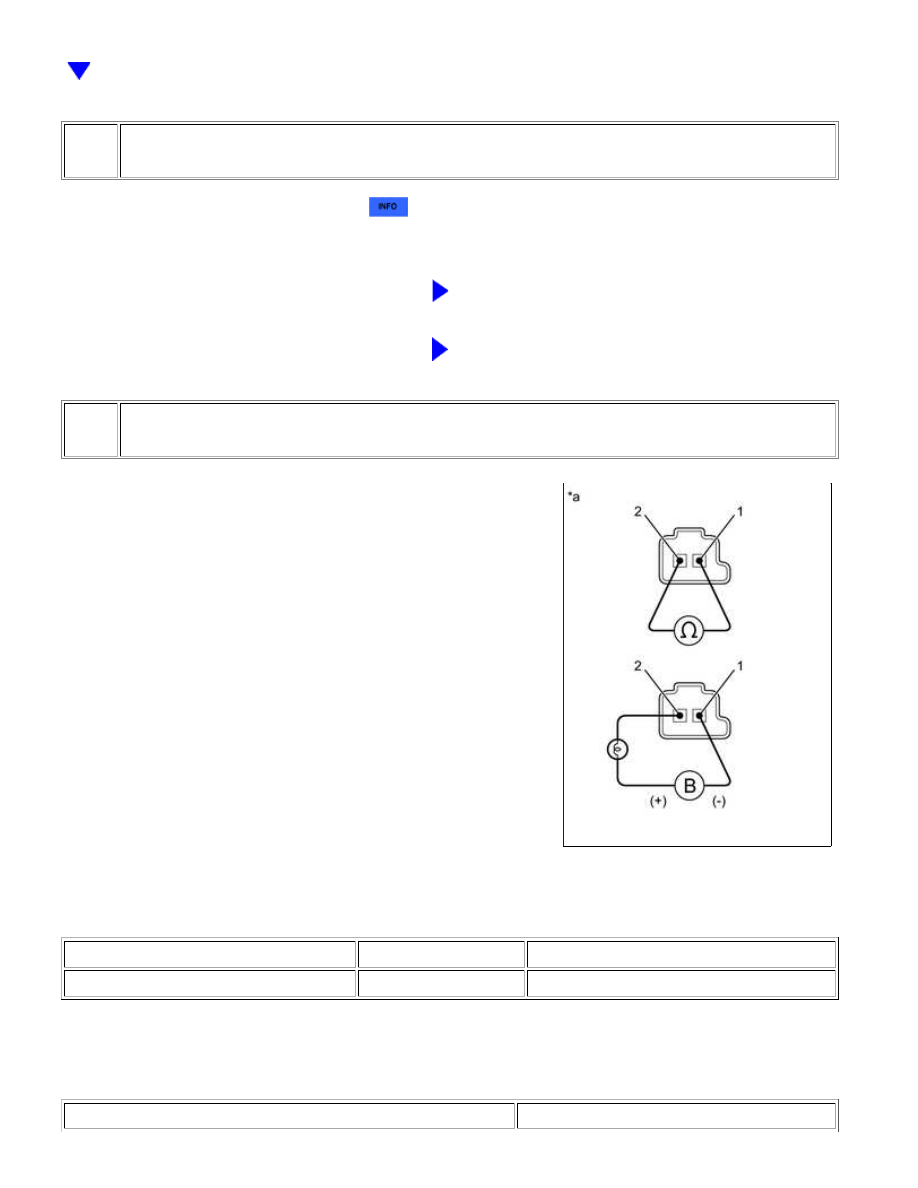

INSPECT SHIFT SOLENOID VALVE SLT

(a) Remove shift solenoid valve SLT.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Apply 12 V battery voltage to the shift solenoid valve and check that the valve moves and makes an

operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

OK

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb → Terminal 2
Battery negative (-) → Terminal 1

Valve moves and makes an operating noise

Text in Illustration

*a

Component without harness connected

(Shift Solenoid Valve SLT)

NG

REPLACE SHIFT SOLENOID VALVE SLT

18.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

19.

INSPECT TORQUE CONVERTER ASSEMBLY

(a) Check the torque converter assembly



.

OK:

The torque converter operates normally.

NG

REPLACE TORQUE CONVERTER ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

20.

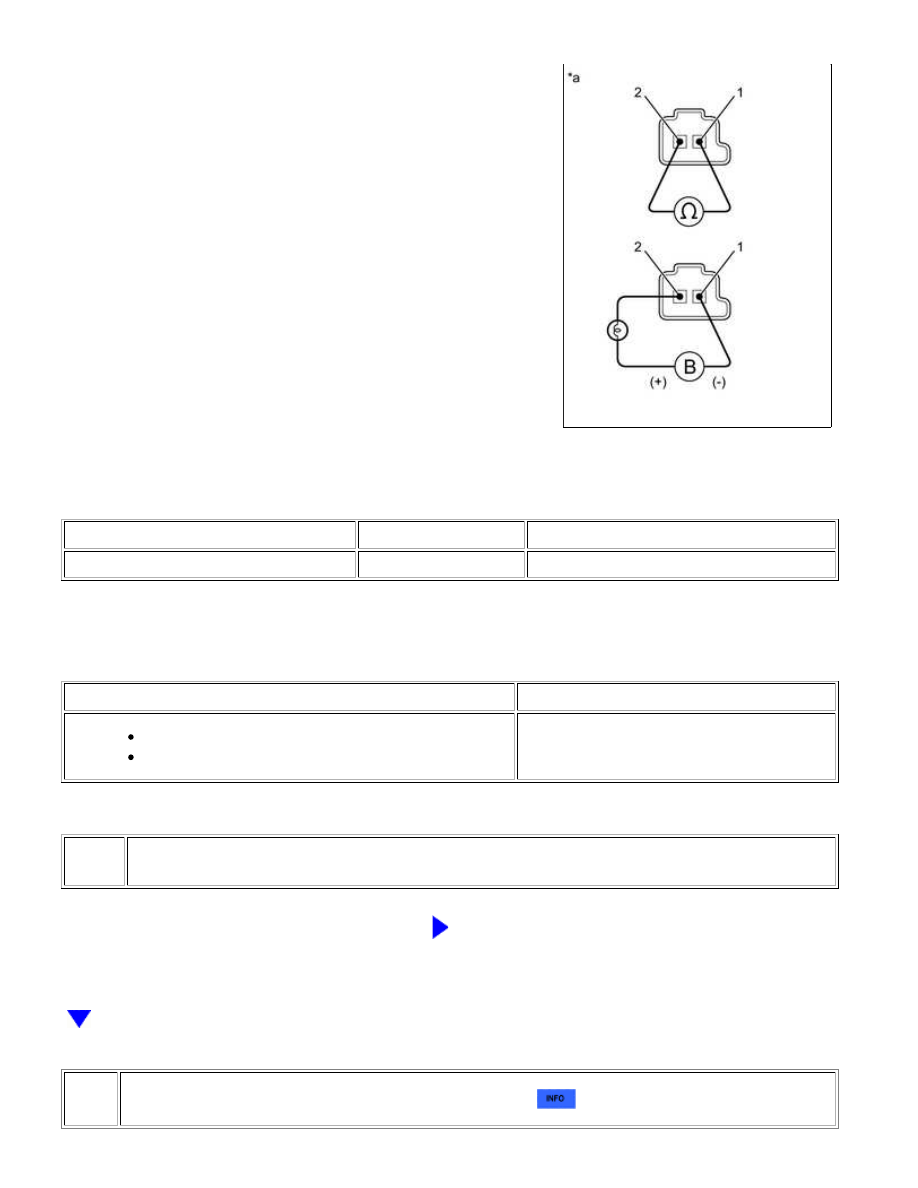

INSPECT SHIFT SOLENOID VALVE SLT

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

(a) Remove shift solenoid valve SLT.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Apply 12 V battery voltage to the shift solenoid valve and check that the valve moves and makes an

operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb → Terminal 2
Battery negative (-) → Terminal 1

Valve moves and makes an operating noise

Text in Illustration

*a

Component without harness connected

(Shift Solenoid Valve SLT)

NG

REPLACE SHIFT SOLENOID VALVE SLT

21.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

22.

INSPECT TORQUE CONVERTER ASSEMBLY

(a) Check the torque converter assembly



.

OK:

The torque converter operates normally.

NG

REPLACE TORQUE CONVERTER ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY
