MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Shift solenoid
valve S3 connector

Battery negative (-) → Shift solenoid
valve S3 body

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

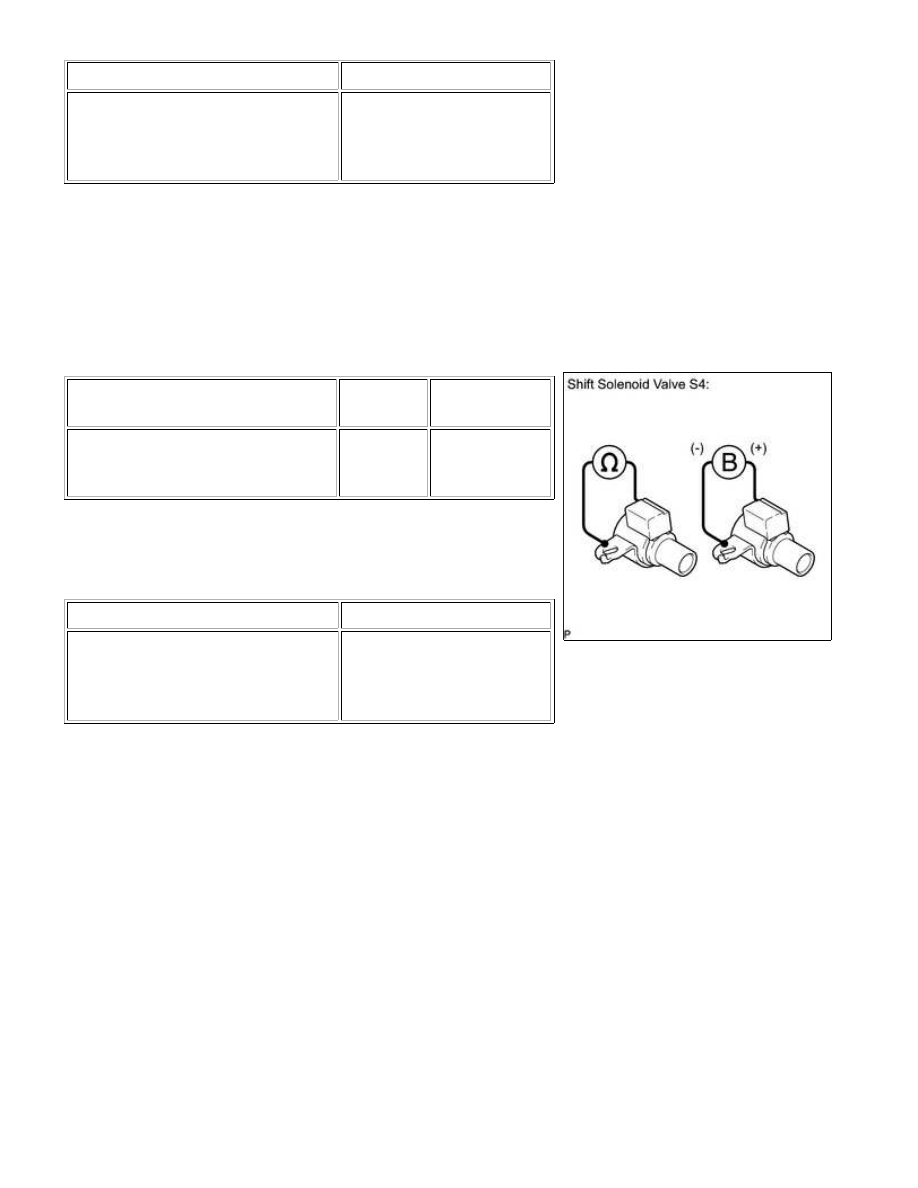

5. INSPECT SHIFT SOLENOID VALVE S4

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve S4 connector

terminal - Shift solenoid valve S4

body

20°C

(68°F)

11 to 15 Ω

(b) Apply 12 V battery voltage to the shift solenoid valve and check

that the valve moves and makes an operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Shift solenoid
valve S4 connector

Battery negative (-) → Shift solenoid
valve S4 body

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

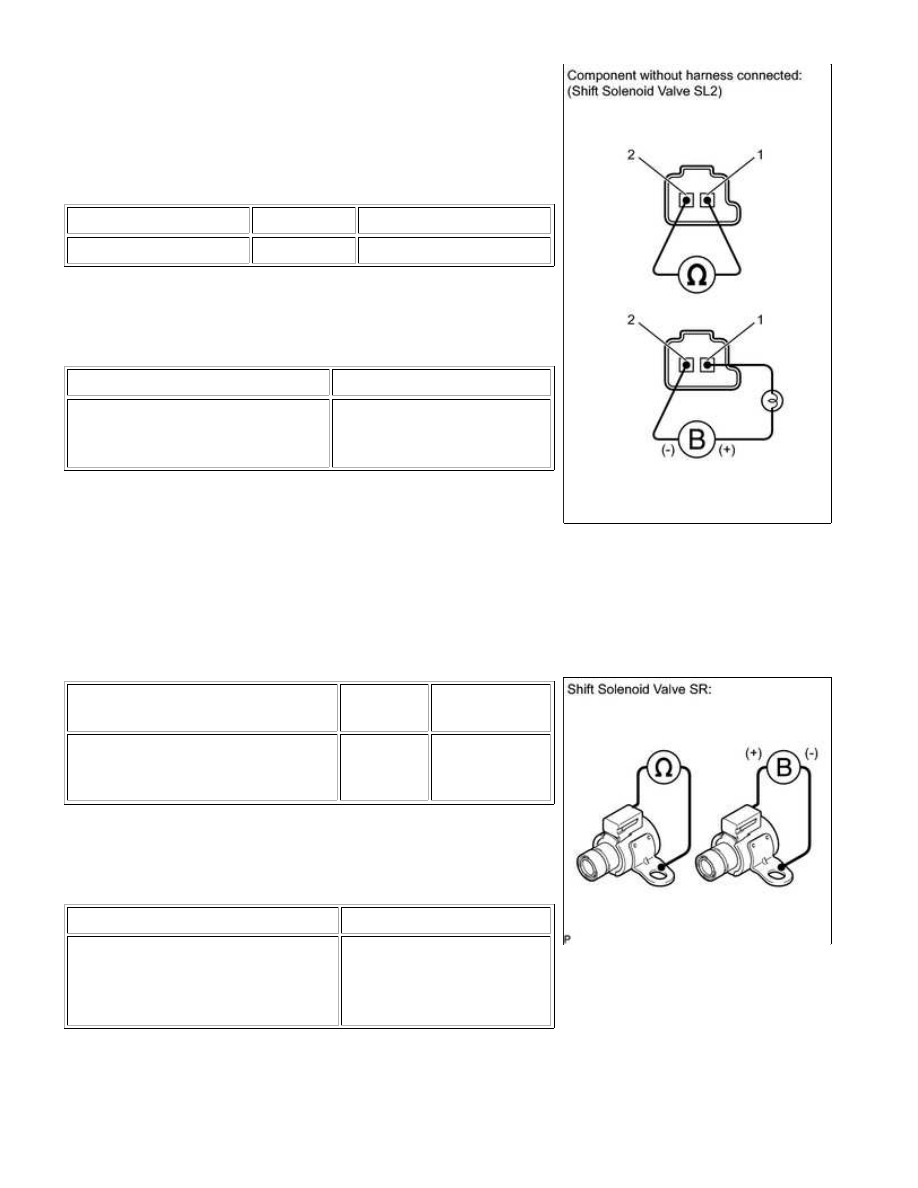

6. INSPECT SHIFT SOLENOID VALVE SL2

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Apply 12 V battery voltage to the shift solenoid valve and check

that the valve moves and makes an operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb

→ Terminal 1

Battery negative (-) → Terminal 2

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

7. INSPECT SHIFT SOLENOID VALVE SR

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve SR connector

terminal - Shift solenoid valve SR

body

20°C

(68°F)

11 to 15 Ω

(b) Apply 12 V battery voltage to the shift solenoid valve and check

that the valve moves and makes an operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Shift solenoid
valve SR connector

Battery negative (-) → Shift solenoid
valve SR body

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

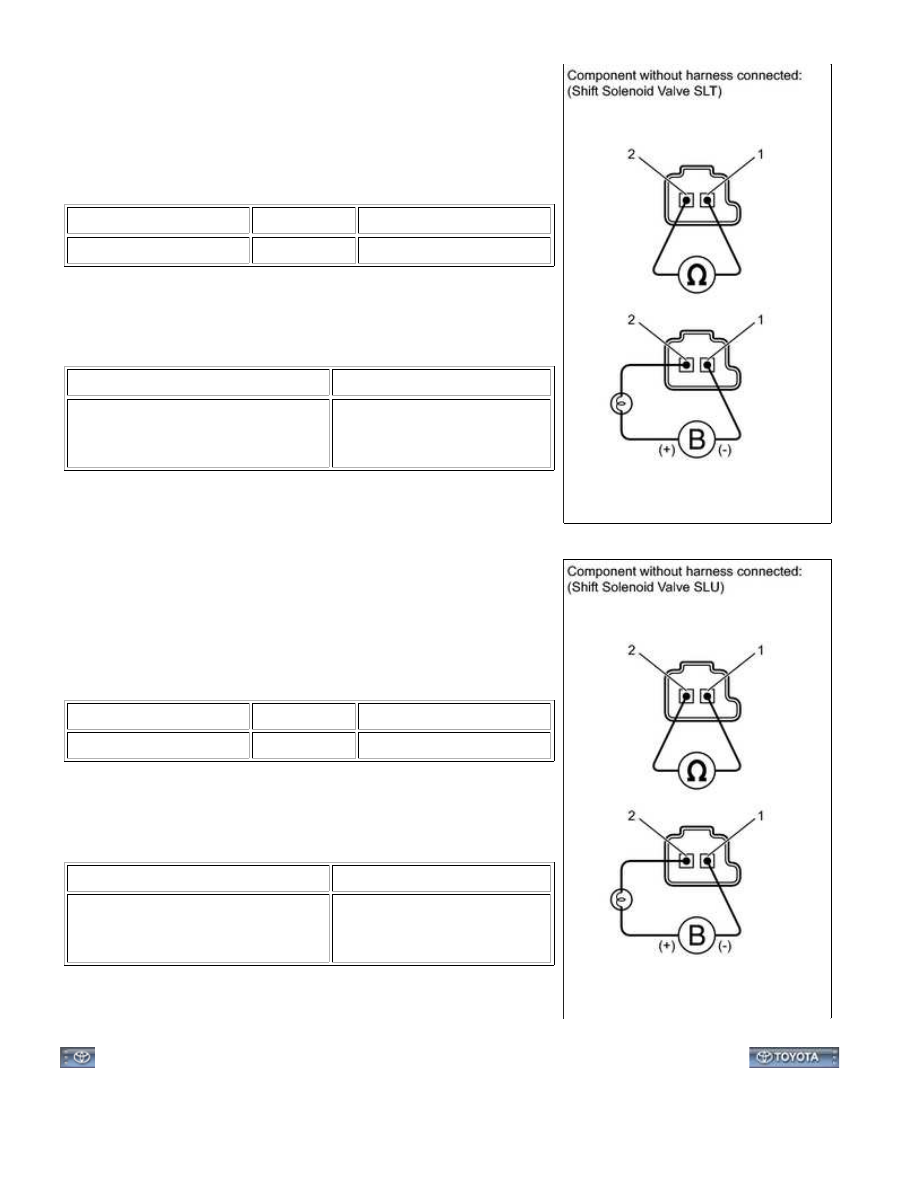

8. INSPECT SHIFT SOLENOID VALVE SLT

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Apply 12 V battery voltage to the shift solenoid valve and check

that the valve moves and makes an operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb

→ Terminal 2

Battery negative (-) → Terminal 1

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

9. INSPECT SHIFT SOLENOID VALVE SLU

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Apply 12 V battery voltage to the shift solenoid valve and check

that the valve moves and makes an operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb

→ Terminal 2

Battery negative (-) → Terminal 1

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000O9M078X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

REASSEMBLY

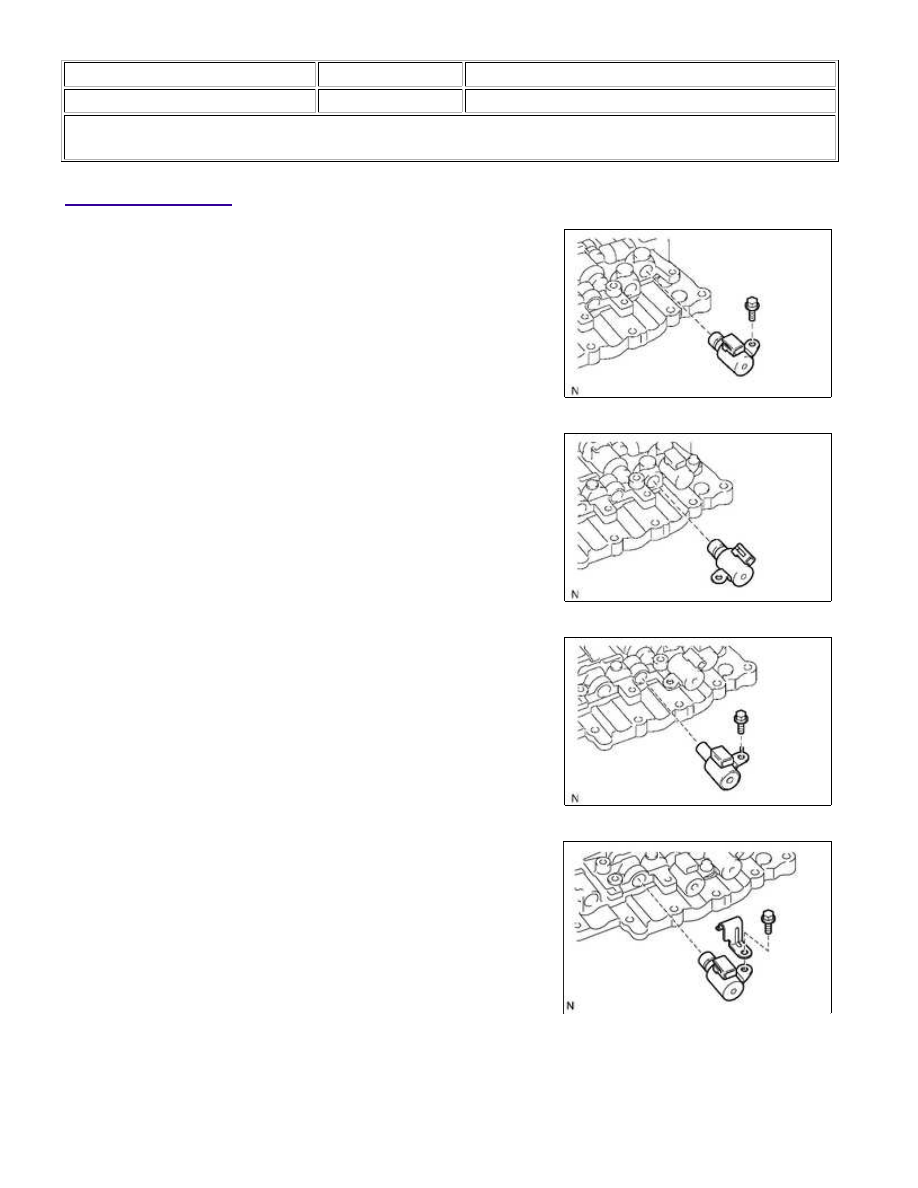

1. INSTALL SHIFT SOLENOID VALVE S3

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL SHIFT SOLENOID VALVE S2

3. INSTALL SHIFT SOLENOID VALVE S4

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

4. INSTALL SHIFT SOLENOID VALVE S1

(a) Install the shift solenoid valve and valve body wire harness

clamp with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}
