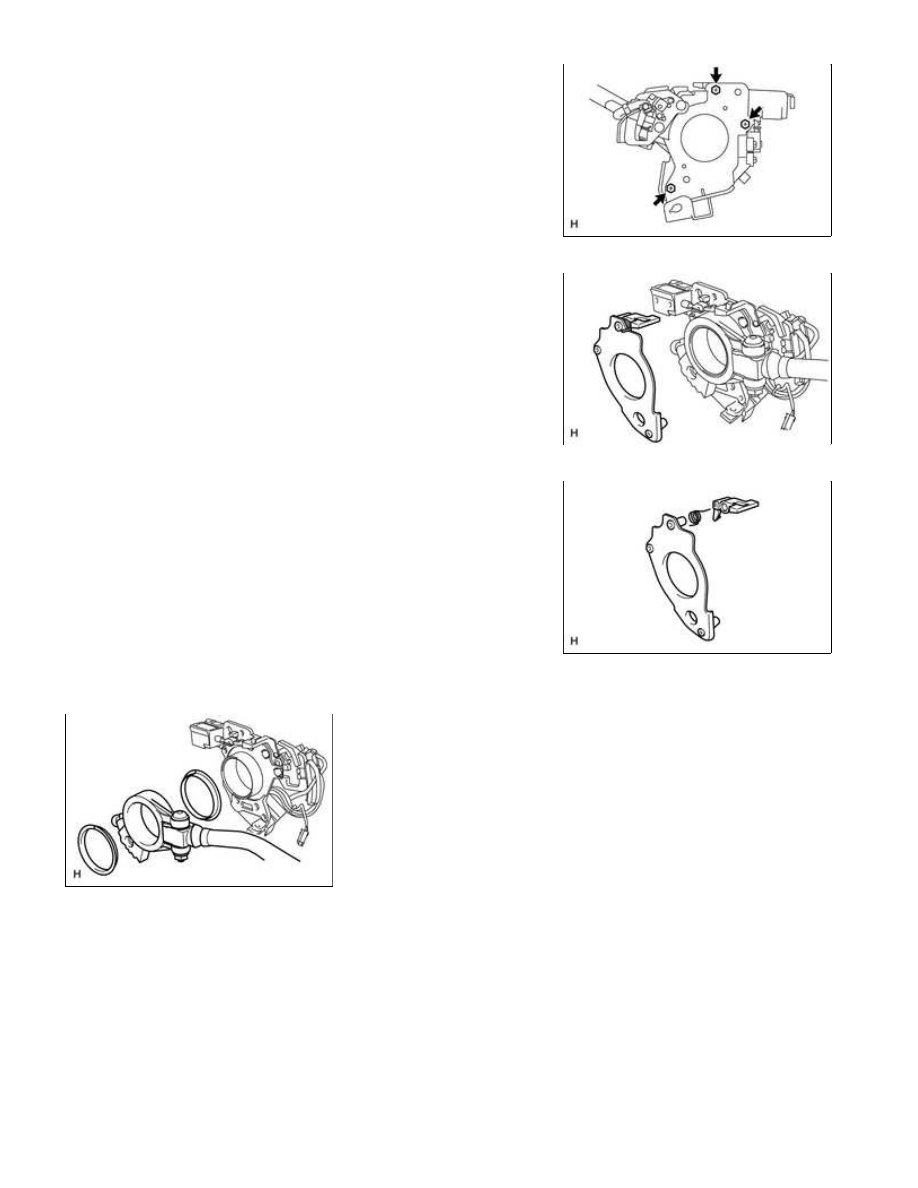

(c) Remove the 3 bolts.

(d) Remove the shift lever plate from the column shift control shift

lever retainer.

4. REMOVE COLUMN SHIFT SHIFT LOCK RELEASE LINK

(a) Remove the shift lock release link and spring from the shift lever

plate.

5. REMOVE COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

(a) Remove the shift lever and 2 lever selecting bushes from the column shift control shift lever retainer.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

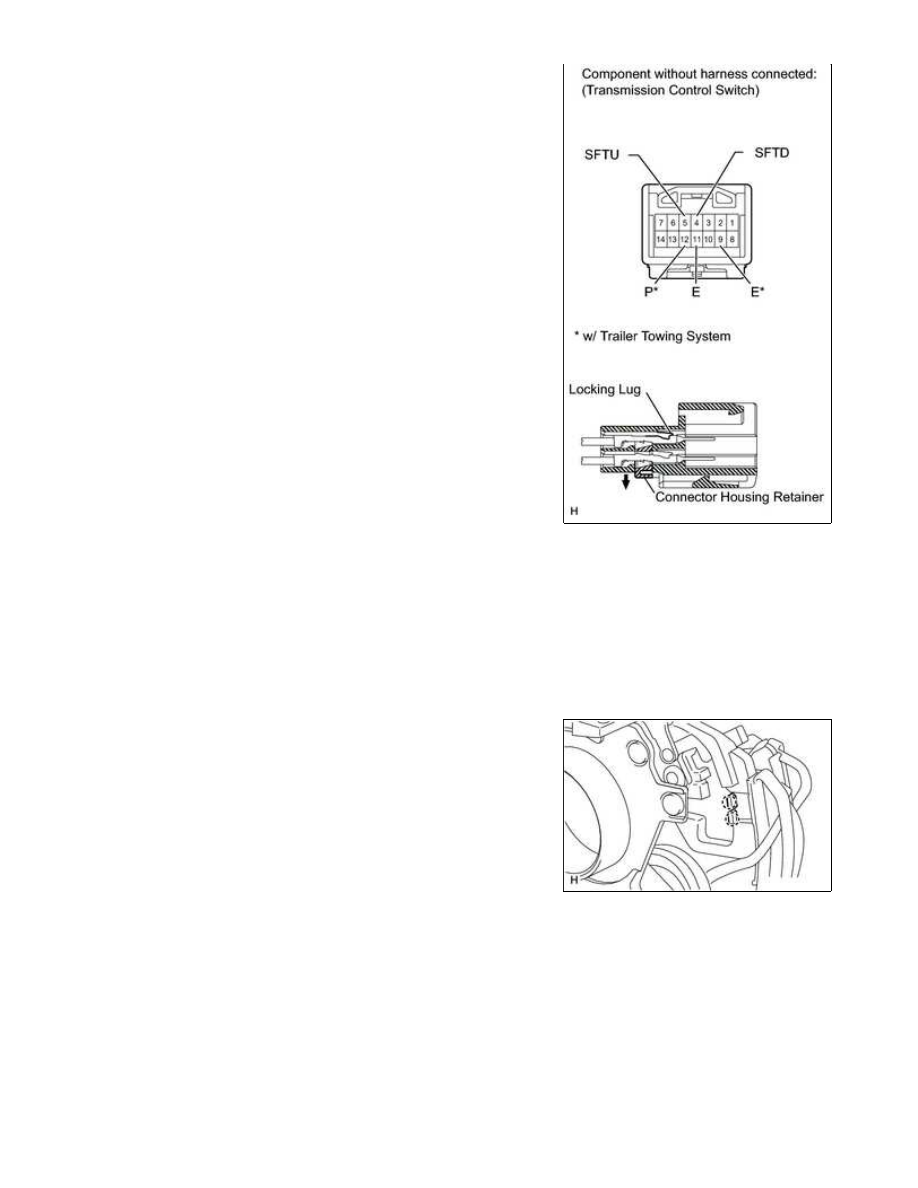

(b) Using a thin-bladed screwdriver, release the connector housing

retainer.

(c) w/o Trailer Towing System:

(d) w/ Trailer Towing System:

(e) Detach the 2 claws and remove the control shaft tube clamp

from the column shift control shift lever retainer.

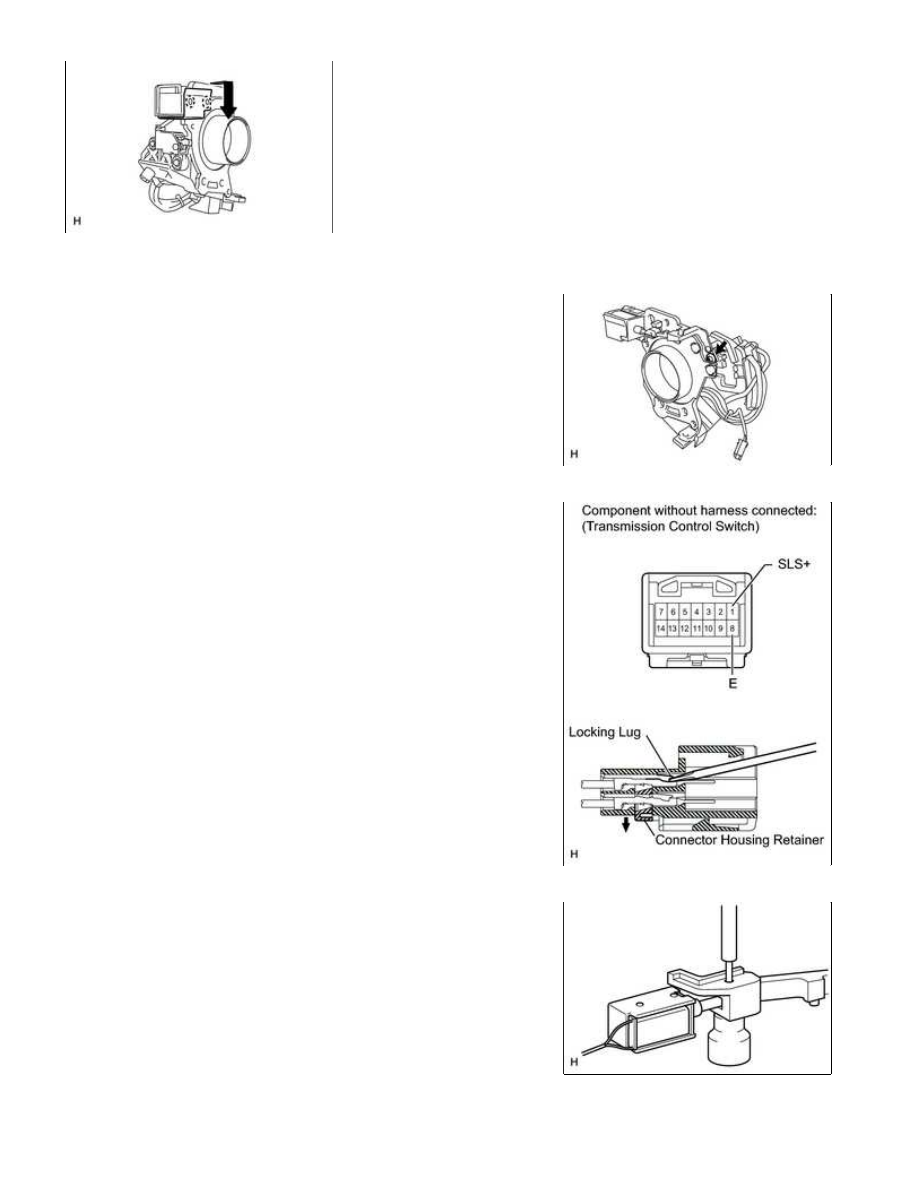

6. REMOVE SHIFT LOCK SOLENOID

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

(a) Detach the 2 claws and remove the shift lock solenoid bracket.

(b) Remove the screw, collar, 2 bushes and shift lock solenoid with

No. 1 shift lock plate sub-assembly from the column shift control

shift lever retainer.

(c) Insert a thin-bladed screwdriver, release the locking lug of

terminal 1 (SLS+) and 8 (E), and pull the terminals out from the

rear.

7. DISCONNECT NO. 1 SHIFT LOCK PLATE SUB-ASSEMBLY

(a) Using a pin-punch and hammer, tap out the spring pin and

disconnect the shift lock plate from the shift lock solenoid.

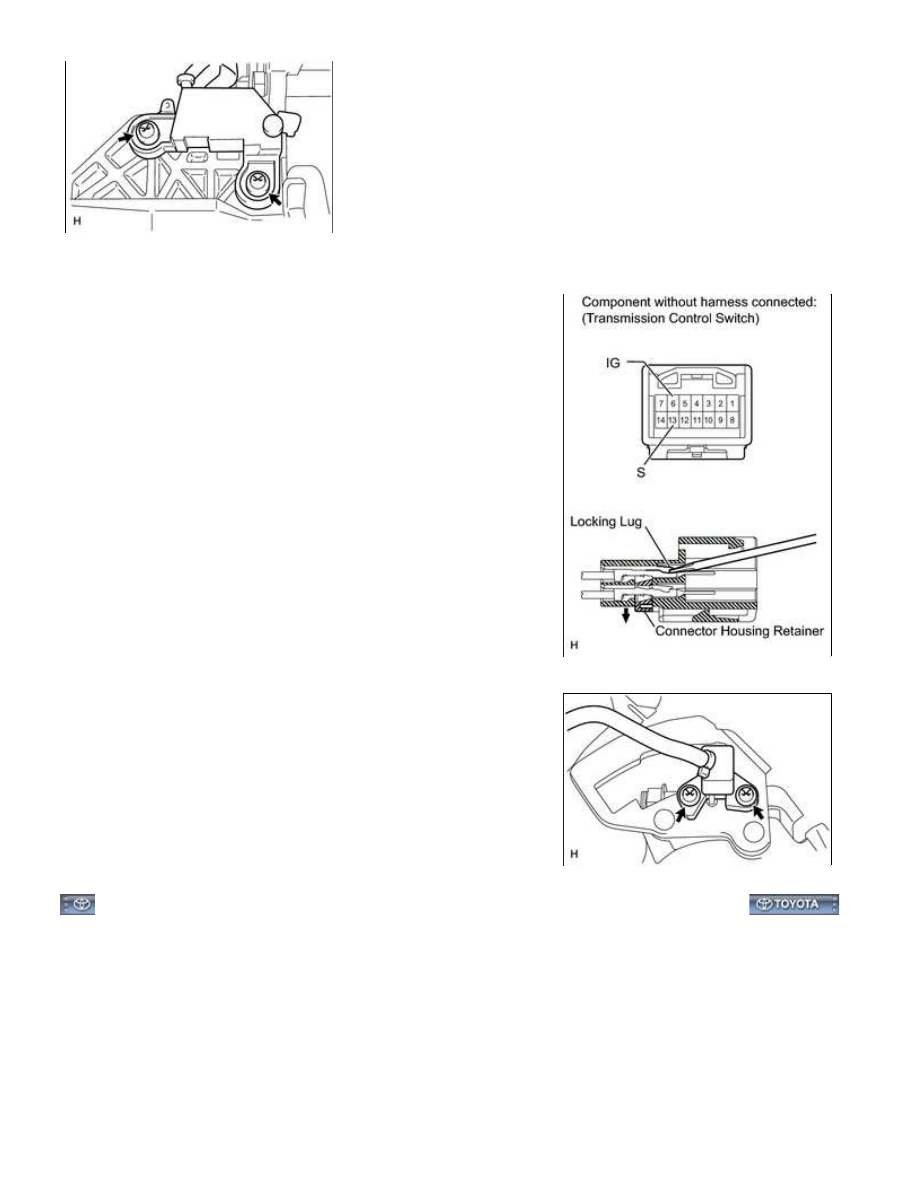

8. REMOVE TRANSMISSION CONTROL SWITCH (S POSITION)

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

(a) Remove the 2 screws and switch from the column shift control shift lever retainer.

(b) Insert a thin-bladed screwdriver, release the locking lug of

terminal 6 (IG) and 13 (S), and pull the terminals out from the

rear.

9. REMOVE TRANSMISSION CONTROL SWITCH (P

POSITION)

(a) Remove the 2 screws and switch from the column shift control

shift lever retainer.

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...
