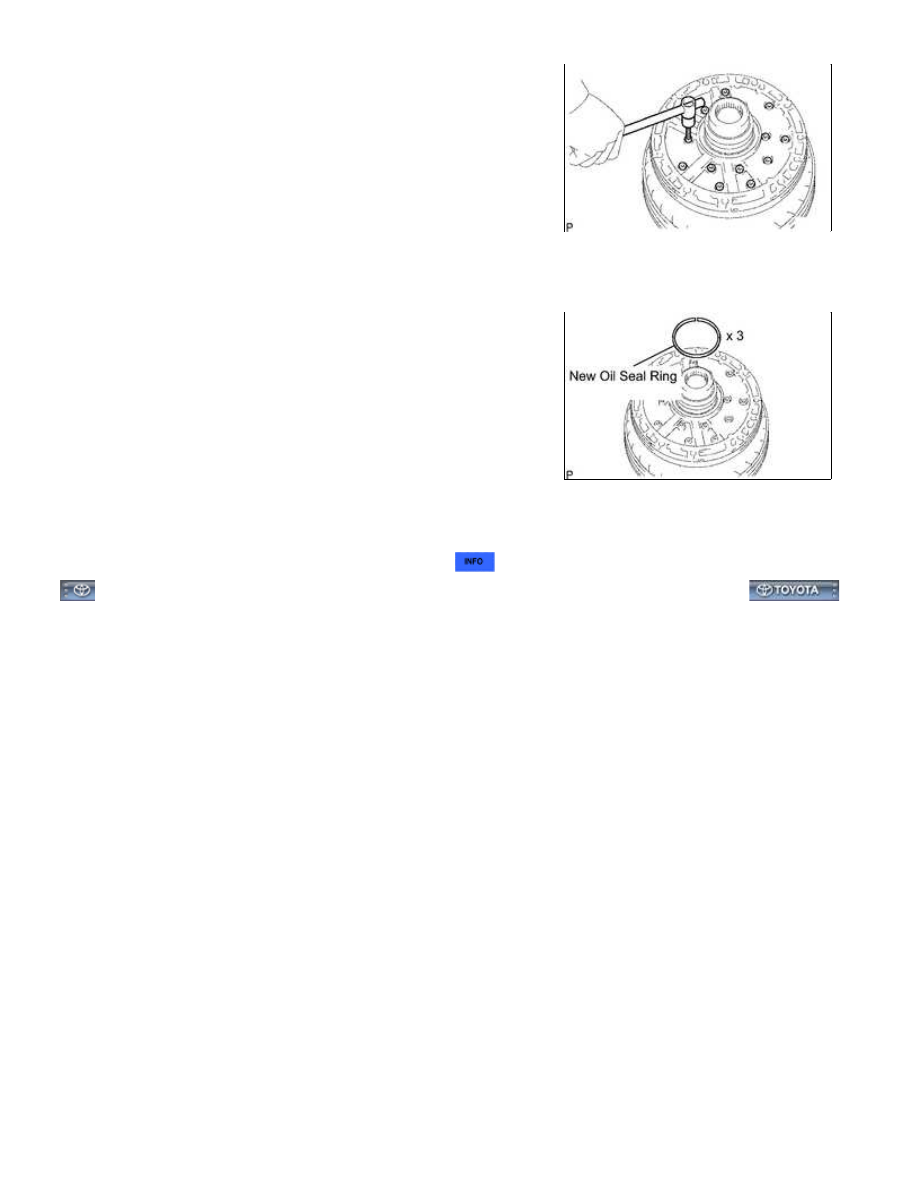

6. INSTALL STATOR SHAFT ASSEMBLY

with the 14 bolts.

Torque:

11 N·m {110 kgf·cm, 8ft·lbf}

7. INSTALL CLUTCH DRUM OIL SEAL RING

(a) Coat 3 new oil seal rings with ATF.

to the starter shaft groove.

NOTICE:

Do not excessively widen the rings.

HINT:

After installing the oil seal rings, check that they rotate

smoothly.

8. INSPECT OIL PUMP DRIVE GEAR ROTATION

A760E AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY;...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKY046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

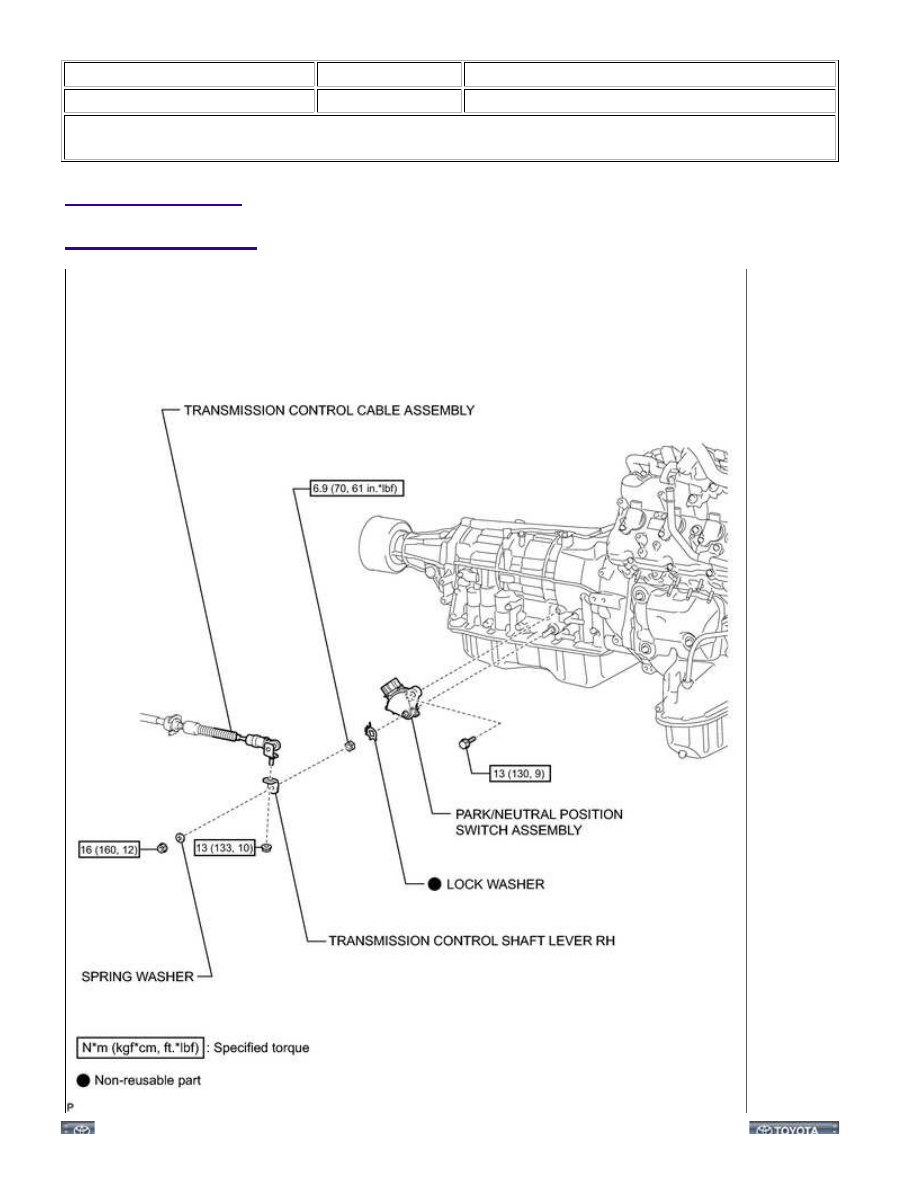

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000010ND07BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: ON-VEHICLE INSPECTION;

2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Apply the parking brake and turn the ignition switch to ON.

(b) Depress the brake pedal and check that the engine starts when the shift lever is in N or P, but does not

start when the shift lever is in other positions.

(c) Check that the back-up light illuminates and the reverse warning buzzer sounds when the shift lever is in

R, but do not function when the shift lever is in other positions.

A760E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...
