6.6 C

Doc ID: RM000002NNA08MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/21,B1625/22; Driver Side - Side Airbag

Sensor Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1620/21 Driver Side - Side Airbag Sensor Circuit Malfunction

DTC

B1625/22 Front Passenger Side - Side Airbag Sensor Circuit Malfunction

DESCRIPTION

If the center airbag sensor receives signals from the lateral deceleration sensor, it determines whether the SRS

should be activated.

DTC B1620/21 or B1625/22 is recorded when a malfunction is detected in the side airbag sensor LH or RH circuit.

DTC CODE

DETECTION CONDITION

TROUBLE AREA

B1620/21

Center airbag sensor malfunction

Side airbag sensor LH

Center airbag sensor assembly

B1625/22

Center airbag sensor malfunction

Side airbag sensor RH

Center airbag sensor assembly

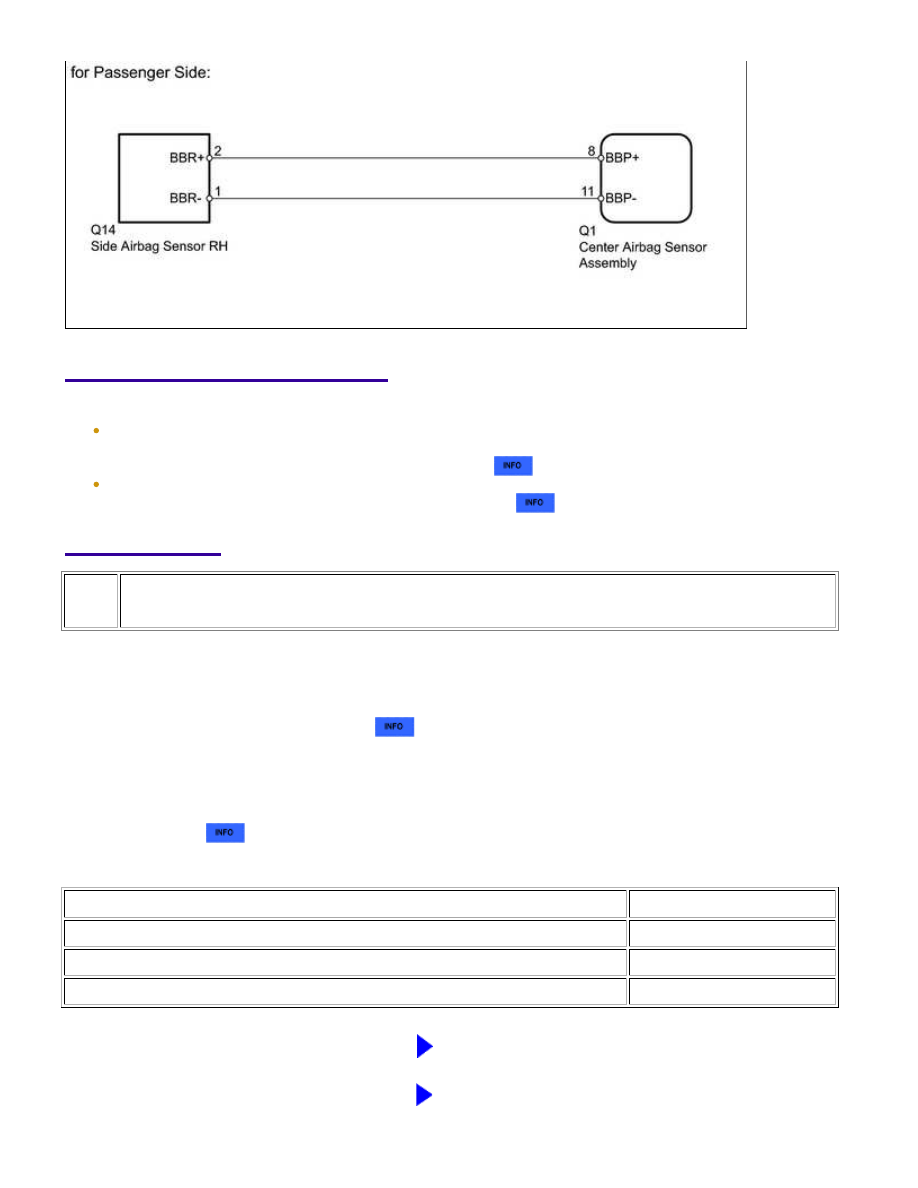

WIRING DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC

(a) Turn the ignition switch off.

(b) Turn the ignition switch to ON, and wait for at least 60 seconds.

(c) Clear the DTCs stored in the memory



.

(d) Turn the ignition switch off.

(e) Turn the ignition switch to ON, and wait for at least 60 seconds.

(f) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1620 and B1625 are not output

A

DTC B1620 is output

B

DTC B1625 is output

C

A

USE SIMULATION METHOD TO CHECK

B

GO TO STEP 6

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...

C

OK

OK

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor and side airbag

sensor RH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

3.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and side airbag sensor RH.

(b) Check that the connectors (on the center airbag sensor side and side airbag sensor RH side) are

not damaged.

OK:

The connectors are not deformed or damaged.

NG

REPLACE NO. 2 FLOOR WIRE

4.

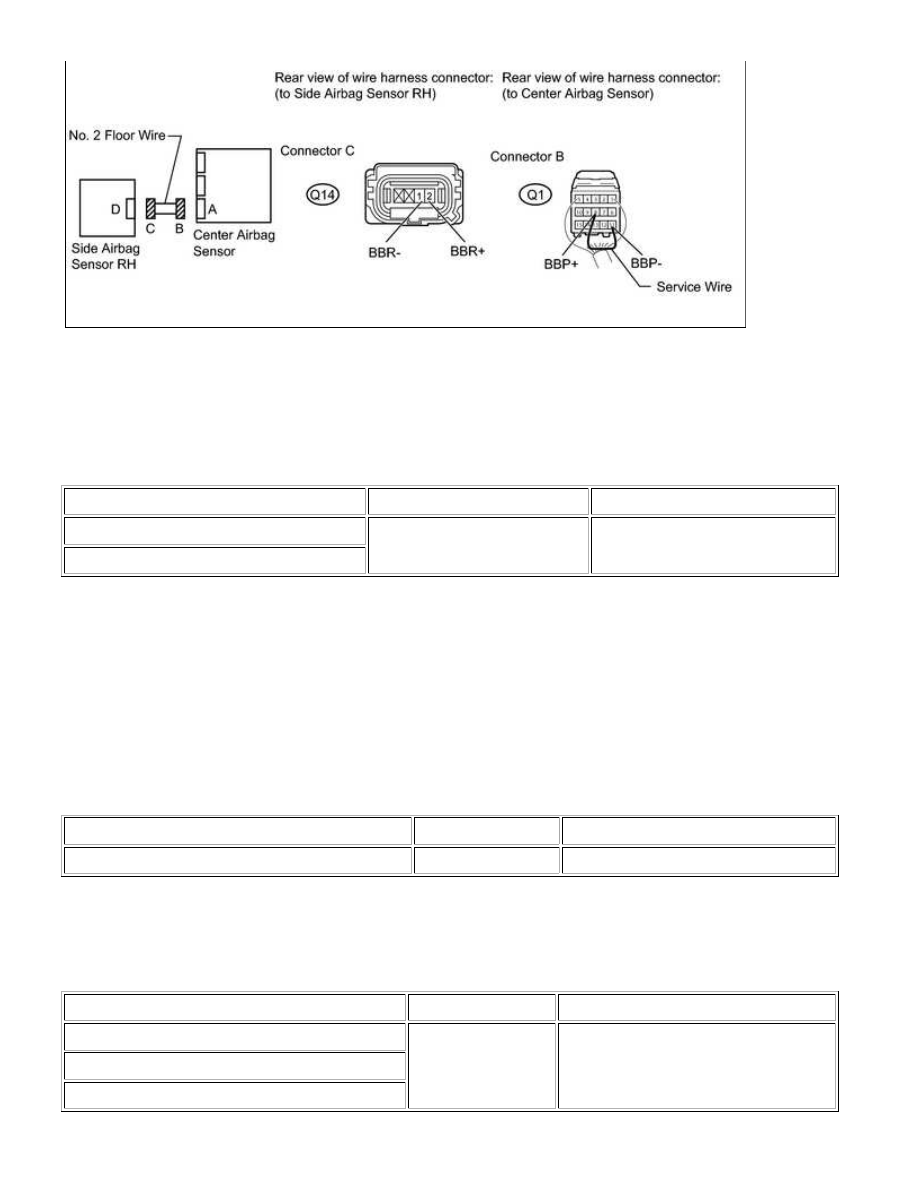

CHECK NO. 2 FLOOR WIRE (CENTER AIRBAG SENSOR - SIDE AIRBAG SENSOR RH)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1620/...

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Q14-1 (BBR-) - Body ground

Ignition switch ON

Below 1 V

Q14-2 (BBR+) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q14-1 (BBR-) - Q14-2 (BBR+)

Always

Below 1 Ω

(h) Disconnect the service wire from connector B.

(i) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q14-1 (BBR-) - Q4-2 (BBR+)

Always

1 MΩ or higher

Q14-1 (BBR-) - Body ground

Q14-2 (BBR+) - Body ground
