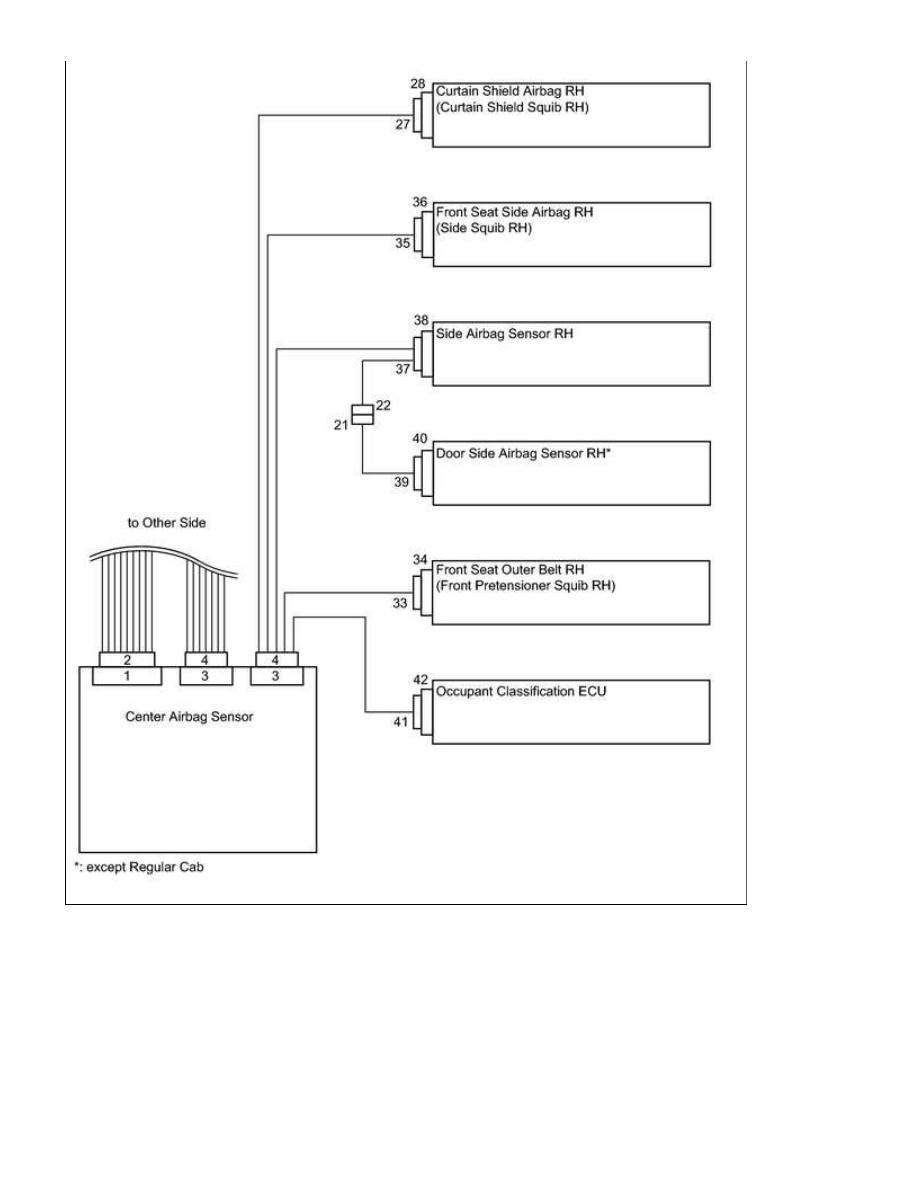

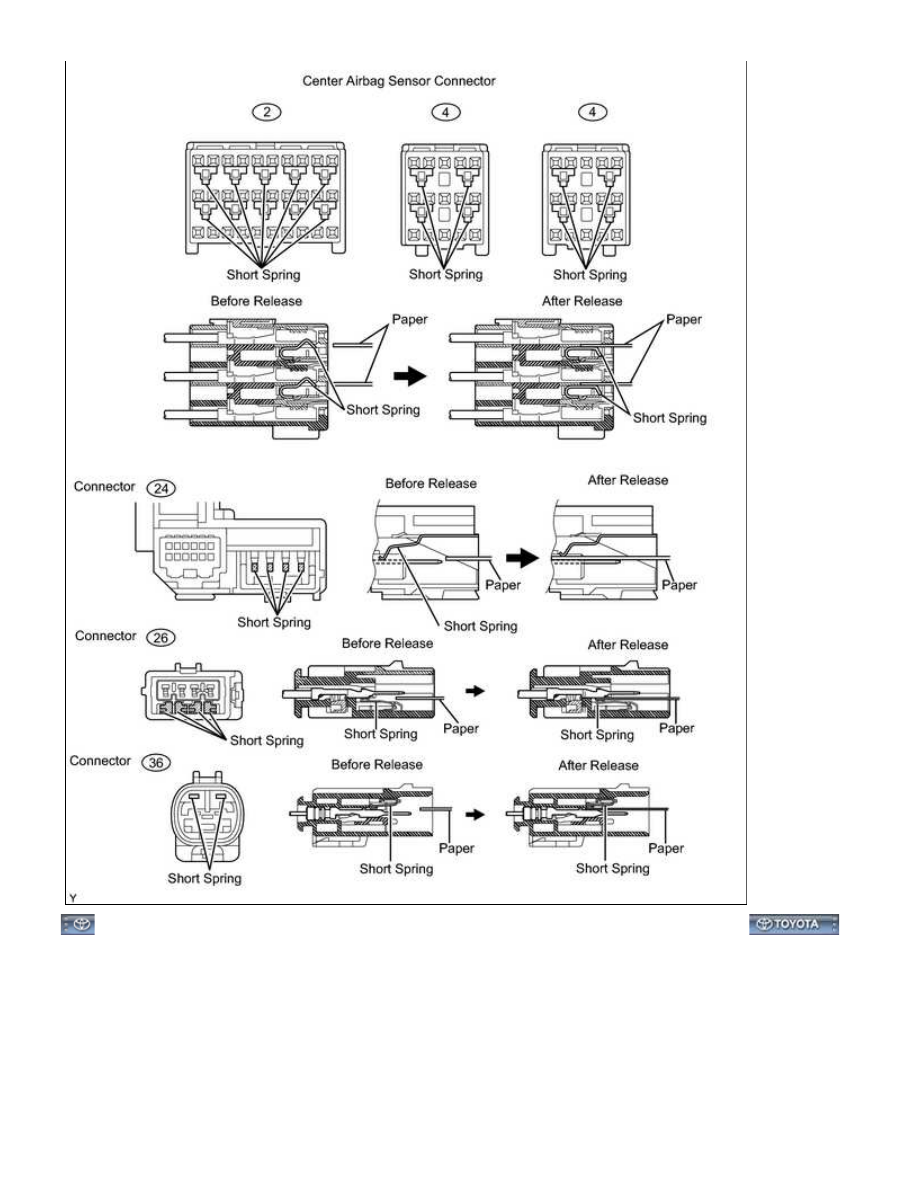

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra [08/2014 -

       ]

DTC CHECK / CLEAR

1. CHECK DTC (Using SST Check Wire)

(a) Check the DTCs (Present trouble code).

(1) Turn the ignition switch ON, and wait for approximately 60

seconds.

SST: 09843-18040

NOTICE:

Connect the terminals to the correct positions to avoid a

malfunction.

(b) Check the DTCs (Past trouble code).

NOTICE:

Connect the terminals to the correct positions to avoid a malfunction.

(2) Turn the ignition switch ON, and wait for approximately 60 seconds.

(c) Read the DTCs.

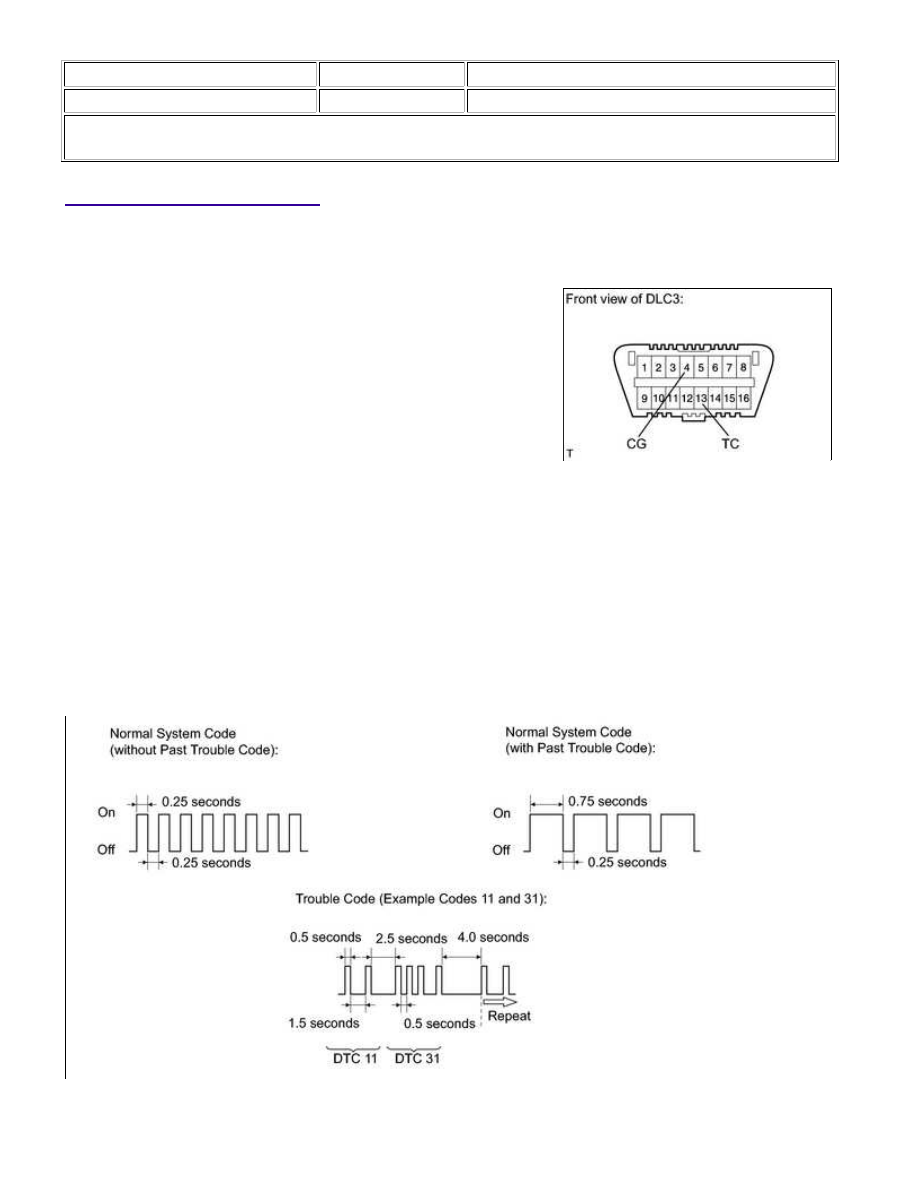

and trouble codes 11 and 31 are shown in the illustration.

Normal system code indication (without past trouble code)

The light blinks twice per second.

Normal system code indication (with past trouble code)

When the past trouble code is stored in the center airbag sensor, the light blinks only

once per second.

Trouble code indication

The first blinks indicates the first DTC. The second blinks occurs after a 1.5-second

pause.

HINT:

If there is more than 1 code, there will be a 2.5-second pause between each code. After all codes are
shown, there will be a 4.0-second pause, and then all codes will be repeated.
If 2 or more malfunctions are found, the indication begins with the smaller-numbered code.

If DTCs are indicated without connecting the terminals, proceed to "Diagnosis Circuit"



.

2. CLEAR DTC (Using SST Check Wire)

(a) When the ignition switch is turned off, the DTCs are cleared.

HINT:

Depending on the DTC, the code may not be cleared by turning off the ignition switch. In this case, proceed

to the next procedure.

(e) The SRS warning light should go off within 2 to 4 seconds after connecting terminals 13 (TC) and 4 (CG) of

the DLC3. Then, disconnect terminal 13 (TC) within 2 to 4 seconds after the SRS warning light goes off.

(f) The SRS warning light comes on again within 2 to 4 seconds after disconnecting terminal 13 (TC). Then,

reconnect terminals 13 (TC) and 4 (CG) within 2 to 4 seconds after the SRS warning light comes on.

(g) Check if the SRS warning light goes off within 2 to 4 seconds after connecting terminals 13 (TC) and 4 (CG)

If DTCs are not cleared, repeat this procedure until the codes are cleared.
