6.6 U

Doc ID: RM0000012G70IVX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: SEAT BELT WARNING SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra [08/2014 -        ]

DATA LIST / ACTIVE TEST

1. DATA LIST

HINT:

NOTICE:

In the following table, the values listed under "Normal Condition" are reference values. Do not depend

solely on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Combination Meter, Occupant Detection or SRS Airbag / Data

List.

(e) Read the Data List according to the display on the Techstream.

Combination Meter (Combination Meter Assembly)

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Driver Side Seatbelt

Warning Buzzer

Driver seat belt warning buzzer / ON or

OFF

Customized value

displayed

-

P-Seatbelt Warning Buzzer

Front passenger seat belt warning

buzzer / ON or OFF

Customized value

displayed

-

Occupant Detection (Occupant Detection ECU)

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Passenger Buckle

SW

Front passenger buckle switch / Set, Unset

or NG

Set: Seat belt fastened

Unset: Seat belt not

fastened

NG: Data is not

determined

-

SRS Airbag (Center Airbag Sensor Assembly)

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Driver Buckle SW

Driver buckle switch / Unset, Set or NG

Unset: Seat belt not

fastened

-

SEAT BELT: SEAT BELT WARNING SYSTEM: DATA LIST / ACTIVE...

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Set: Seat belt fastened

NG: Data is not determined

Passenger Buckle

SW

Passenger buckle switch / Unset, Set or

NG

Unset: Seat belt not

fastened

Set: Seat belt fastened

NG: Data is not determined

-

2. ACTIVE TEST

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be operated

without removing any parts. This non-intrusive functional inspection can be very useful because intermittent

operation may be discovered before parts or wiring is disturbed. Performing Active Tests early in troubleshooting

is one way to save diagnostic time. Data List information can be displayed while performing Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Combination Meter / Active Test.

(e) Perform the Active Test according to the display on the Techstream.

Combination Meter (Combination Meter Assembly)

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Driver Side Seat Belt

Seat belt warning light

OFF/ON

-

SEAT BELT: SEAT BELT WARNING SYSTEM: DATA LIST / ACTIVE...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000012GX0FZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: SEAT BELT WARNING SYSTEM: DIAGNOSIS SYSTEM; 2015 MY Tundra [08/2014 -        ]

DIAGNOSIS SYSTEM

1. CHECK DLC3

(a) Check the DLC3



.

2. INSPECT BATTERY VOLTAGE

(a) Measure the battery voltage.

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery.

SEAT BELT: SEAT BELT WARNING SYSTEM: DIAGNOSIS SYSTEM;...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000014DK0EZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: SEAT BELT WARNING SYSTEM: Driver Side Seat Belt Warning Light does not Operate; 2015 MY

Tundra [08/2014 -        ]

Driver Side Seat Belt Warning Light does not Operate

DESCRIPTION

The combination meter assembly illuminates, blinks or turns off the seat belt warning light on the combination

The seat belt warning light on the combination meter assembly is used for both the driver seat and front

passenger seat.

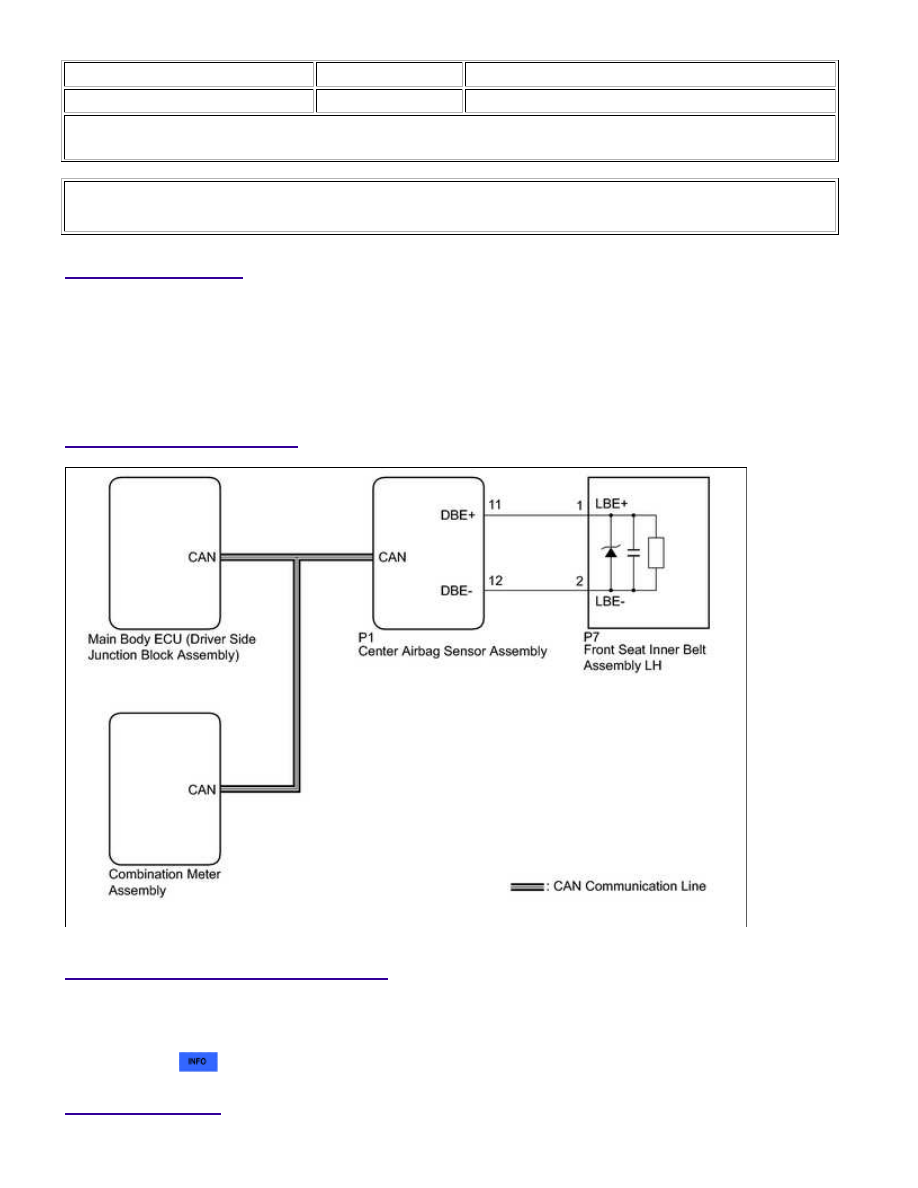

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

The seat belt warning system uses the CAN communication system. First, confirm that there is no

malfunction in the CAN communication system. Refer to the How to Proceed with Troubleshooting

procedure



.

PROCEDURE
