5. ADJUST HEADLIGHT AIMING

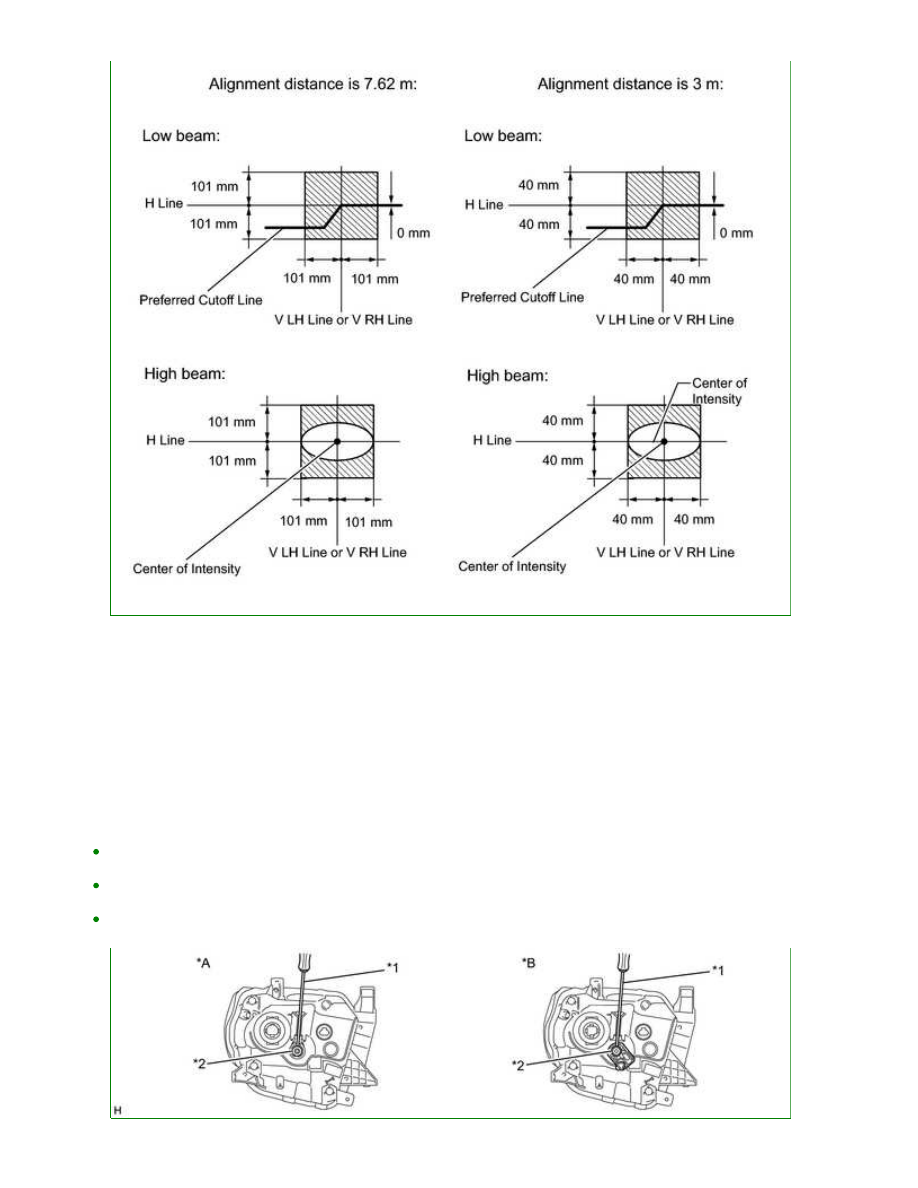

(a) Using a screwdriver, adjust the aim.

NOTICE:

HINT:

The low beam and high beam headlights are a unit. Adjusting the aim on the low beam to the correct
position should also result in the high beam adjustment being correct.
If it is not possible to correctly adjust headlight aim, check the bulb, headlight unit and headlight unit
reflector installation.
The headlight aim moves up when turning the vertical aiming screw clockwise, and moves down when
turning the vertical aiming screw counterclockwise.

LIGHTING: HEADLIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tu...

Text in Illustration

*A

w/o Headlight Leveling

*B

w/ Headlight Leveling

*1

Screwdriver

*2

Vertical Aiming

LIGHTING: HEADLIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDI009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT SIDE MARKER LIGHT BULB

(a) Install the front side marker light bulb to the front side marker light bulb socket.

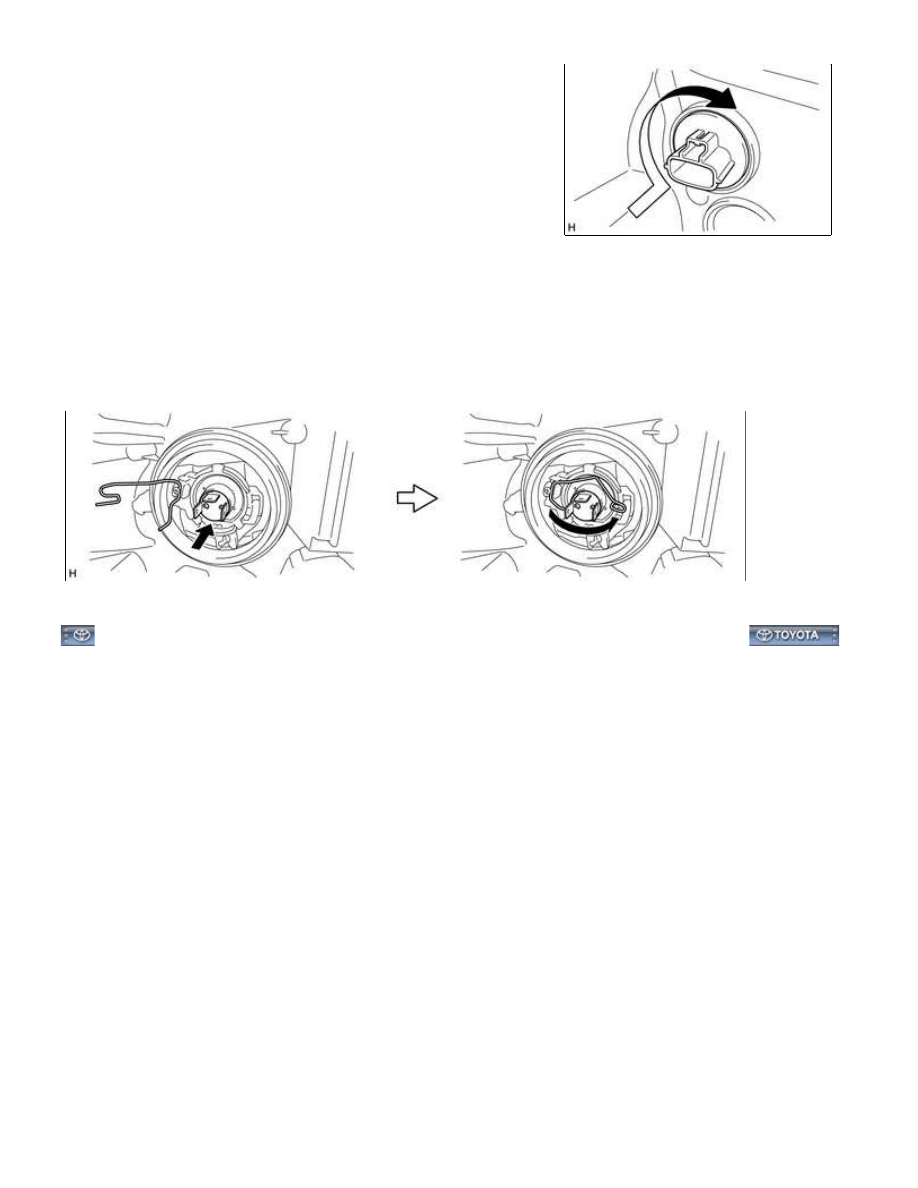

(b) Turn the front side marker light bulb socket with the front side

marker light bulb in the direction indicated by the arrow to install

them as a unit.

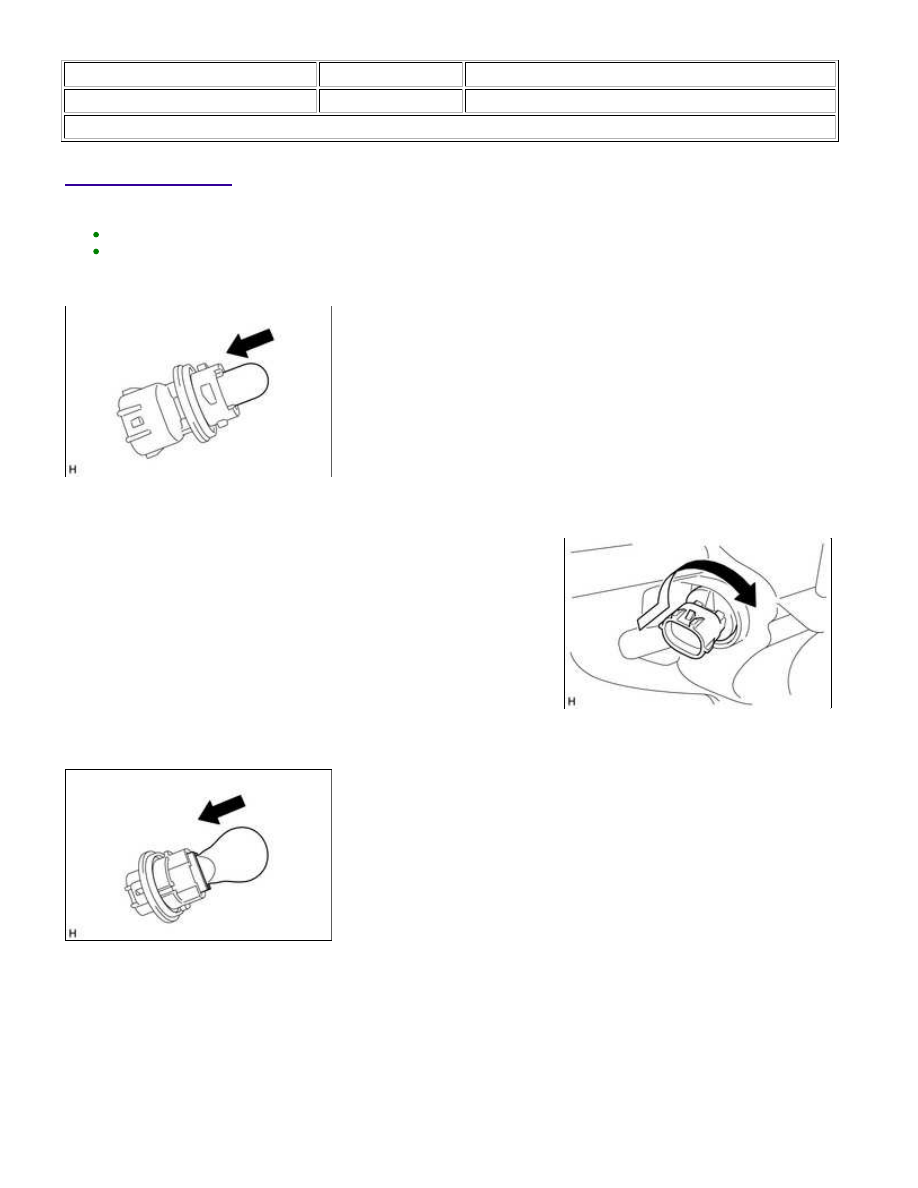

2. INSTALL FRONT TURN SIGNAL LIGHT BULB

(a) Install the front turn signal light bulb to the front turn signal light bulb socket.

LIGHTING: HEADLIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tu...

(b) Turn the front turn signal light bulb socket with the front turn

signal light bulb in the direction indicated by the arrow to install

them as a unit.

3. INSTALL NO. 1 HEADLIGHT BULB

(a) Set the No. 1 headlight bulb to the headlight unit LH.

(b) Lock the set spring to install the No. 1 headlight bulb to the headlight unit LH.

NOTICE:

Do not touch the No. 1 headlight bulb glass.

(c) Install the No. 1 headlight bulb cover.

LIGHTING: HEADLIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tu...
