Toyota Tundra (2015 year). Manual - part 2926

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7J00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR DOOR BELT MOULDING (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

2. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

3. REMOVE REAR DOOR FRAME GARNISH LH

4. REMOVE REAR DOOR ARMREST COVER LH

5. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

6. REMOVE REAR OUTER DOOR GLASS WEATHERSTRIP LH

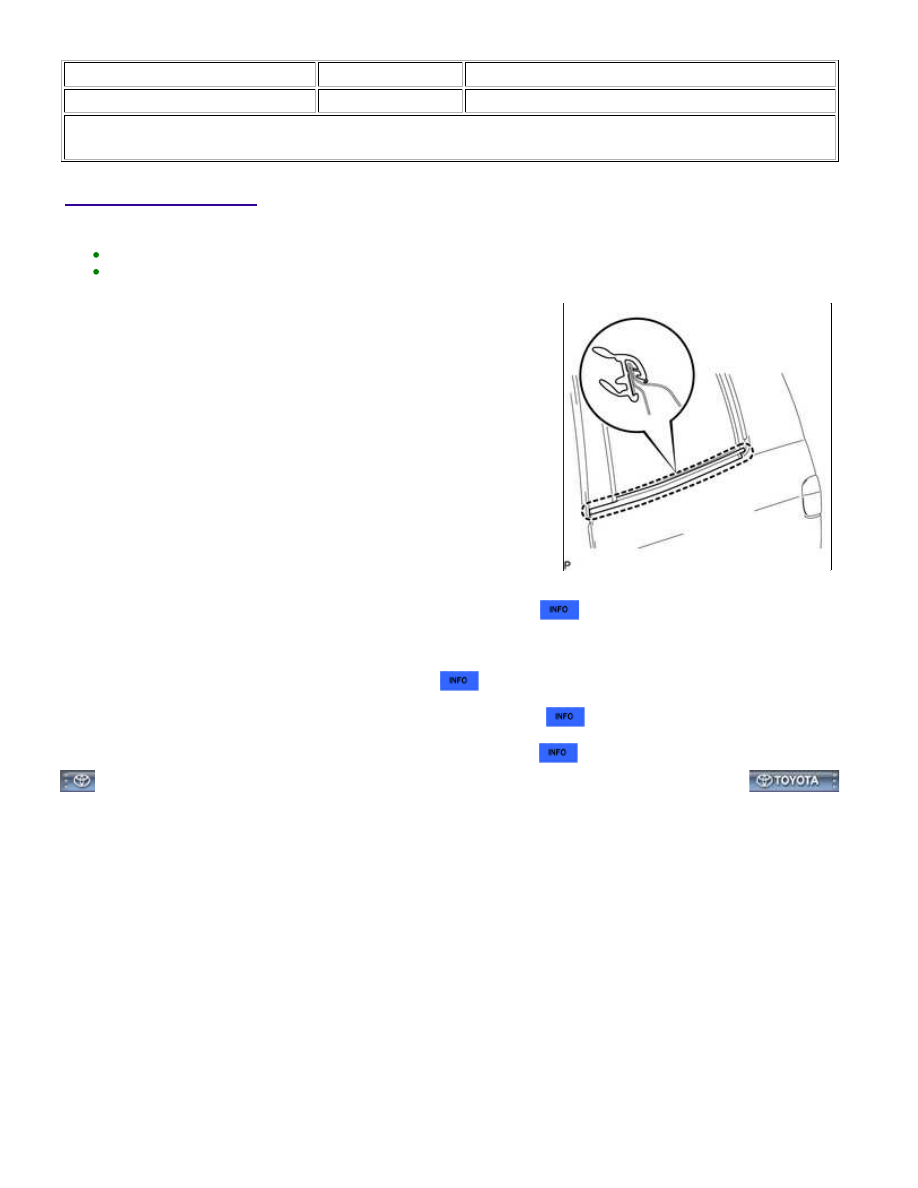

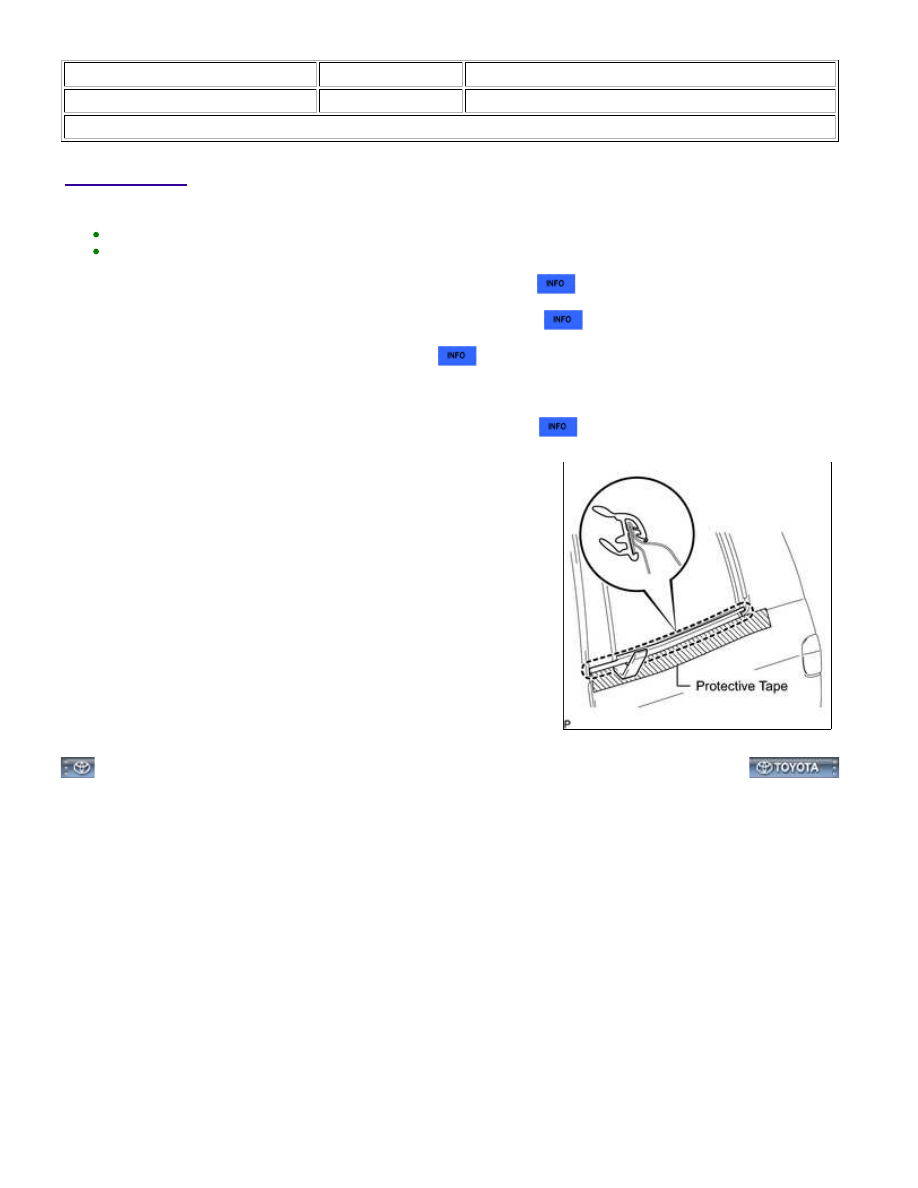

(a) Put protective tape around the weatherstrip outer.

(b) Using a moulding remover, detach the claw and remove the

weatherstrip.

EXTERIOR: REAR DOOR BELT MOULDING (for Double Cab): R...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7H00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR DOOR BELT MOULDING (for Double Cab): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. INSTALL REAR OUTER DOOR GLASS WEATHERSTRIP LH

(a) Attach the claw to install the weatherstrip.

2. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

3. INSTALL REAR DOOR ARMREST COVER LH

4. INSTALL REAR DOOR FRAME GARNISH LH

5. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

6. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

EXTERIOR: REAR DOOR BELT MOULDING (for Double Cab): IN...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W7L00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

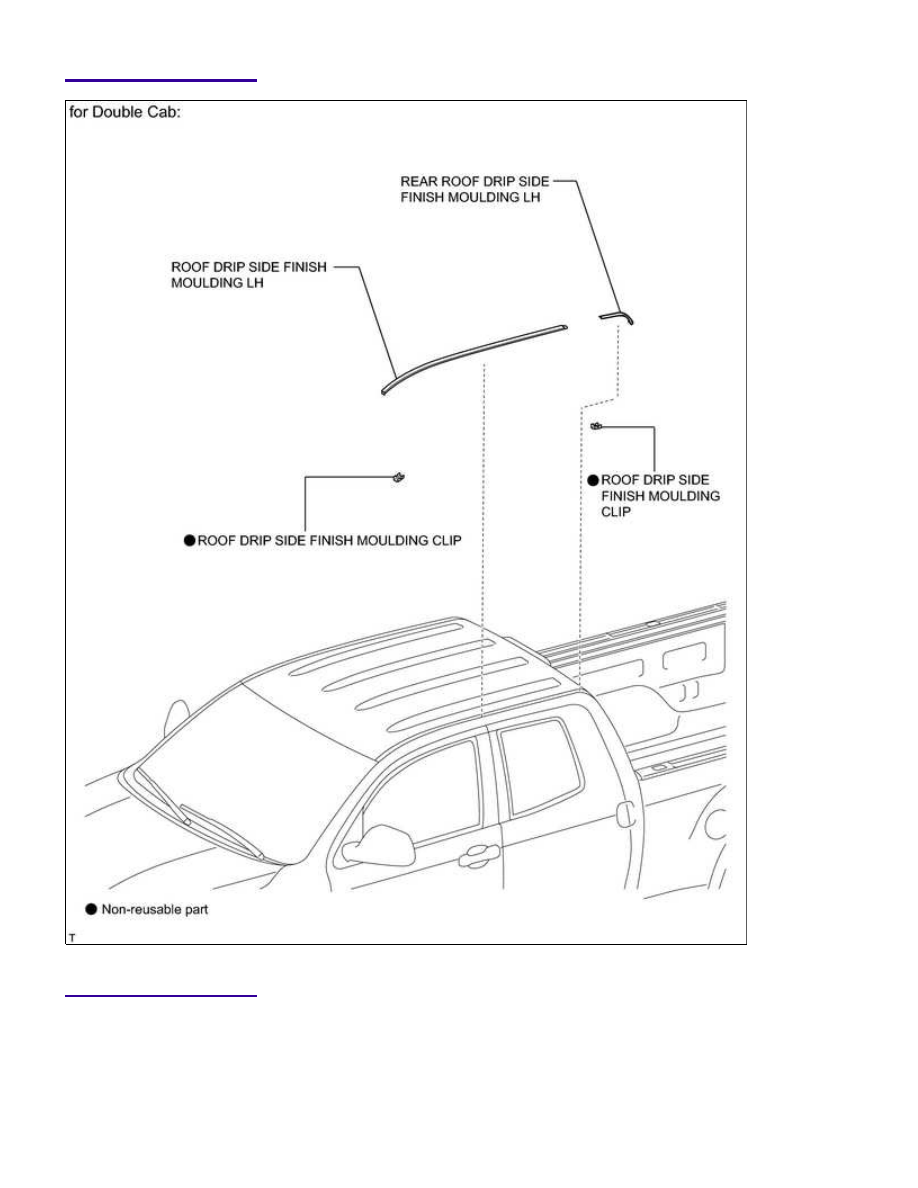

ILLUSTRATION

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: COMPONENT...

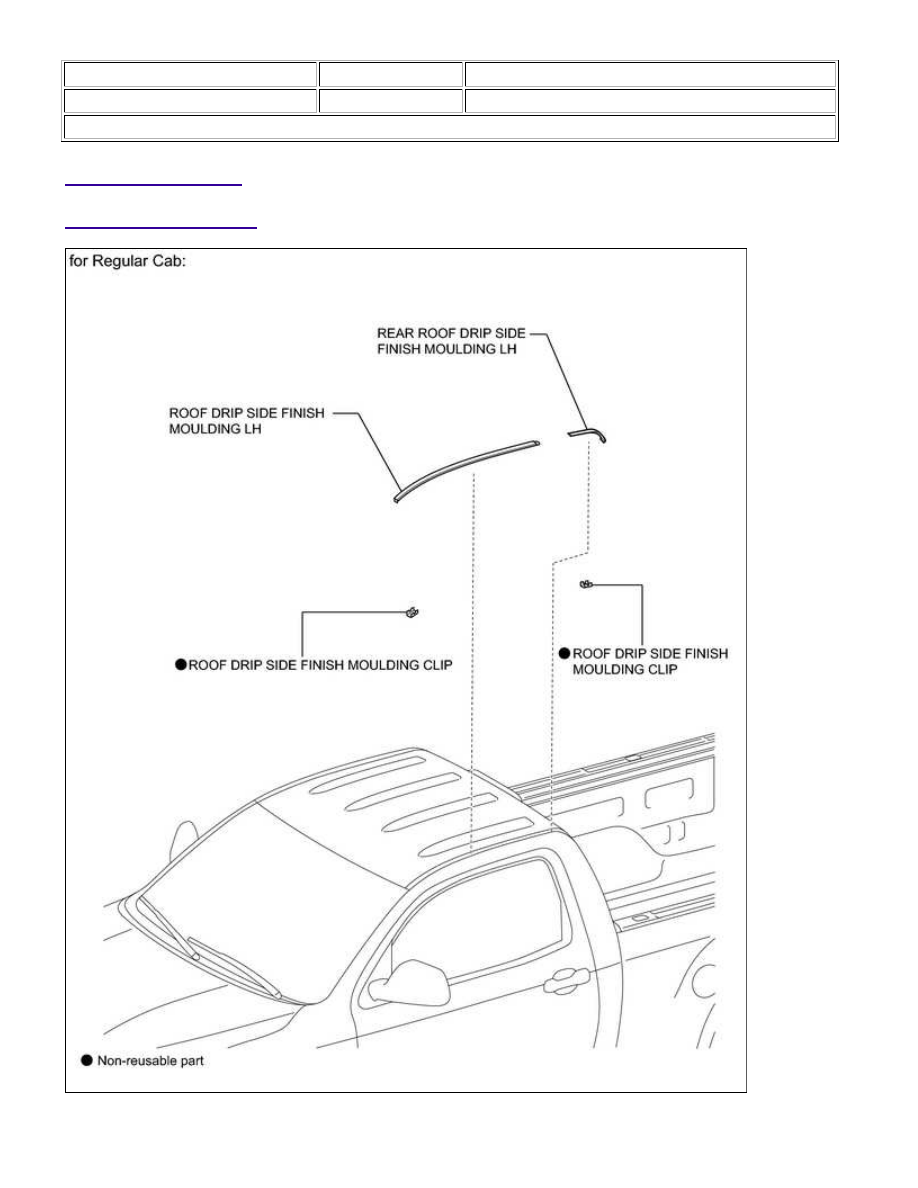

ILLUSTRATION

ILLUSTRATION

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: COMPONENT...
