Toyota Tundra (2015 year). Manual - part 2916

Use the same procedure described for the LH side.

EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: REMOVAL; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002X2K00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL REAR BODY SIDE PANEL PROTECTOR LH

(a) for Regular Cab:

(1) Install the rear body protector plate.

(2) Attach the 28 clips to install the rear body side panel protector LH.

(b) for Double Cab:

(1) Install the rear body protector plate.

(2) Attach the 24 clips to install the rear body side panel protector LH.

EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: INSTALLA...

(c) for CrewMax:

(1) Attach the 20 clips to install the rear body side panel protector LH.

2. INSTALL REAR BODY SIDE PANEL PROTECTOR RH

HINT:

Use the same procedure described for the LH side.

EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: INSTALLA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000005L21001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

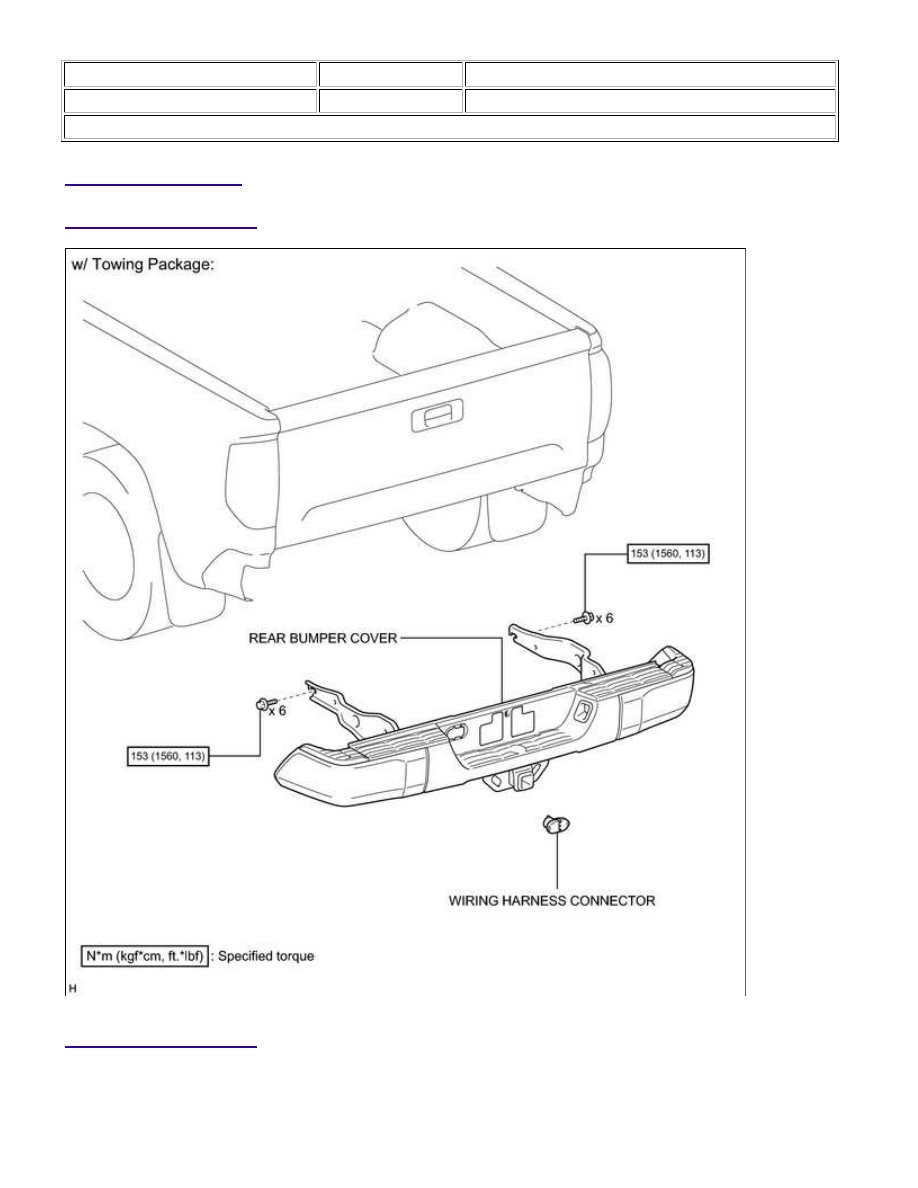

Title: EXTERIOR: REAR BUMPER (for Resin Type Bumper): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

EXTERIOR: REAR BUMPER (for Resin Type Bumper): COMPONEN...
