Toyota Tundra (2015 year). Manual - part 2872

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M7X01OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: FRONT DOOR (for Regular Cab): ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

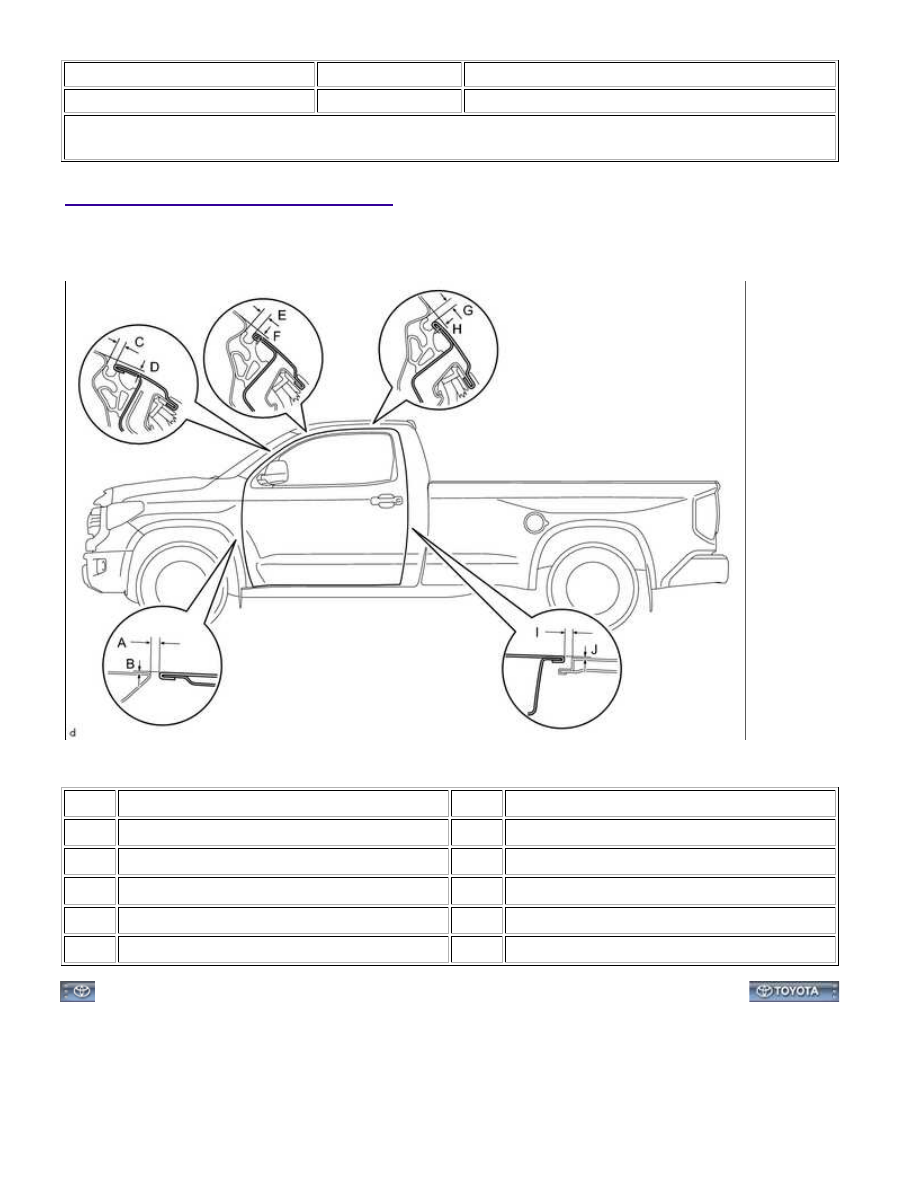

ON-VEHICLE INSPECTION

1. INSPECT FRONT DOOR PANEL SUB-ASSEMBLY LH

AREA

SPECIFIED CONDITION

AREA

SPECIFIED CONDITION

A

3.7 to 6.7 mm (0.146 to 0.264 in.)

F

2.7 to 5.7 mm (0.106 to 0.224 in.)

B

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

G

3.1 to 6.1 mm (0.122 to 0.240 in.)

C

3.5 to 6.5 mm (0.138 to 0.256 in.)

H

2.9 to 5.9 mm (0.114 to 0.232 in.)

D

2.2 to 5.2 mm (0.0866 to 0.205 in.)

I

3.7 to 6.7 mm (0.146 to 0.264 in.)

E

3.2 to 6.2 mm (0.126 to 0.244 in.)

J

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

ENGINE HOOD / DOOR: FRONT DOOR (for Regular Cab): ON-VE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZO7017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: FRONT DOOR (for Regular Cab): DISASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

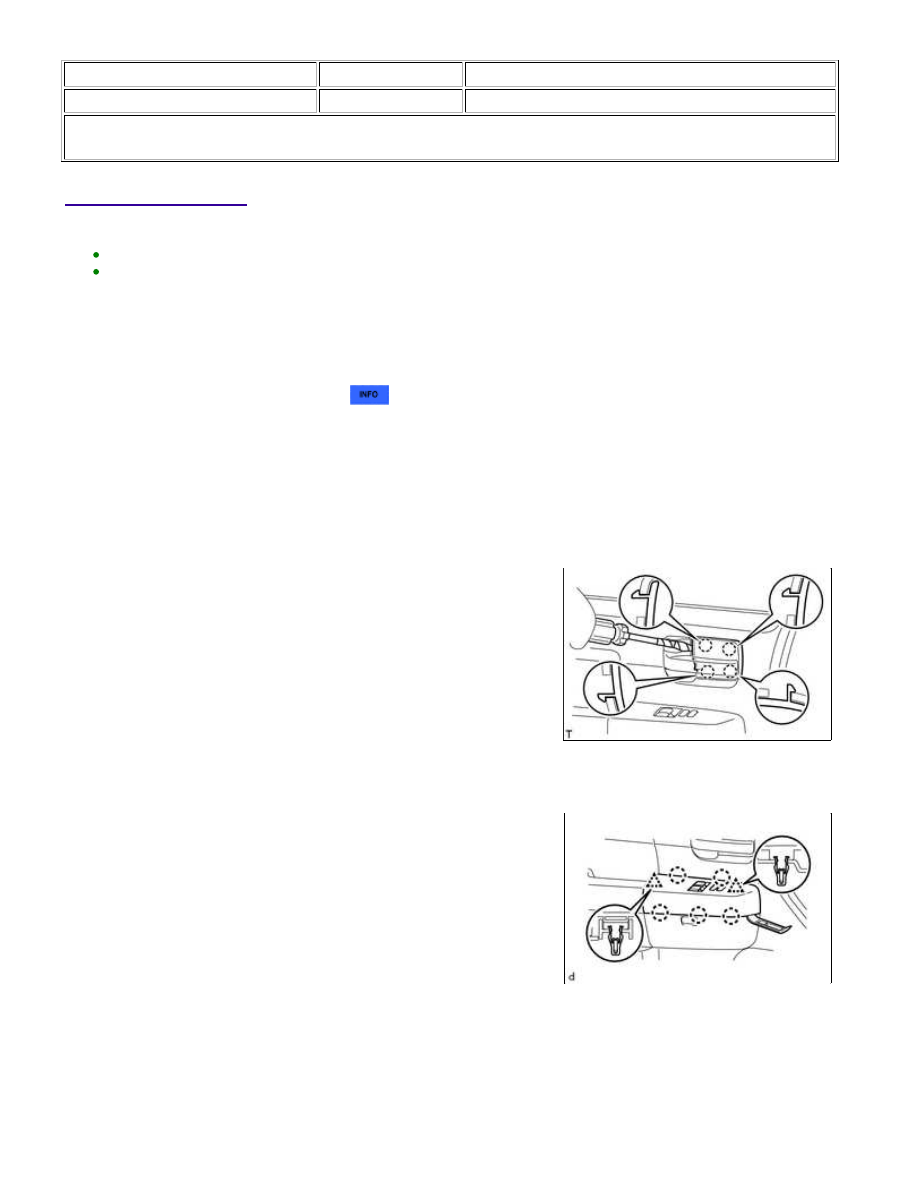

DISASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

(a) Using a screwdriver, detach the 4 claws and remove the inside

handle bezel.

HINT:

Tape the screwdriver tip before use.

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH (w/ Power Window)

(a) Using a moulding remover A, detach the 2 clips and 5 claws, and

remove the front upper armrest base panel LH.

ENGINE HOOD / DOOR: FRONT DOOR (for Regular Cab): DISAS...

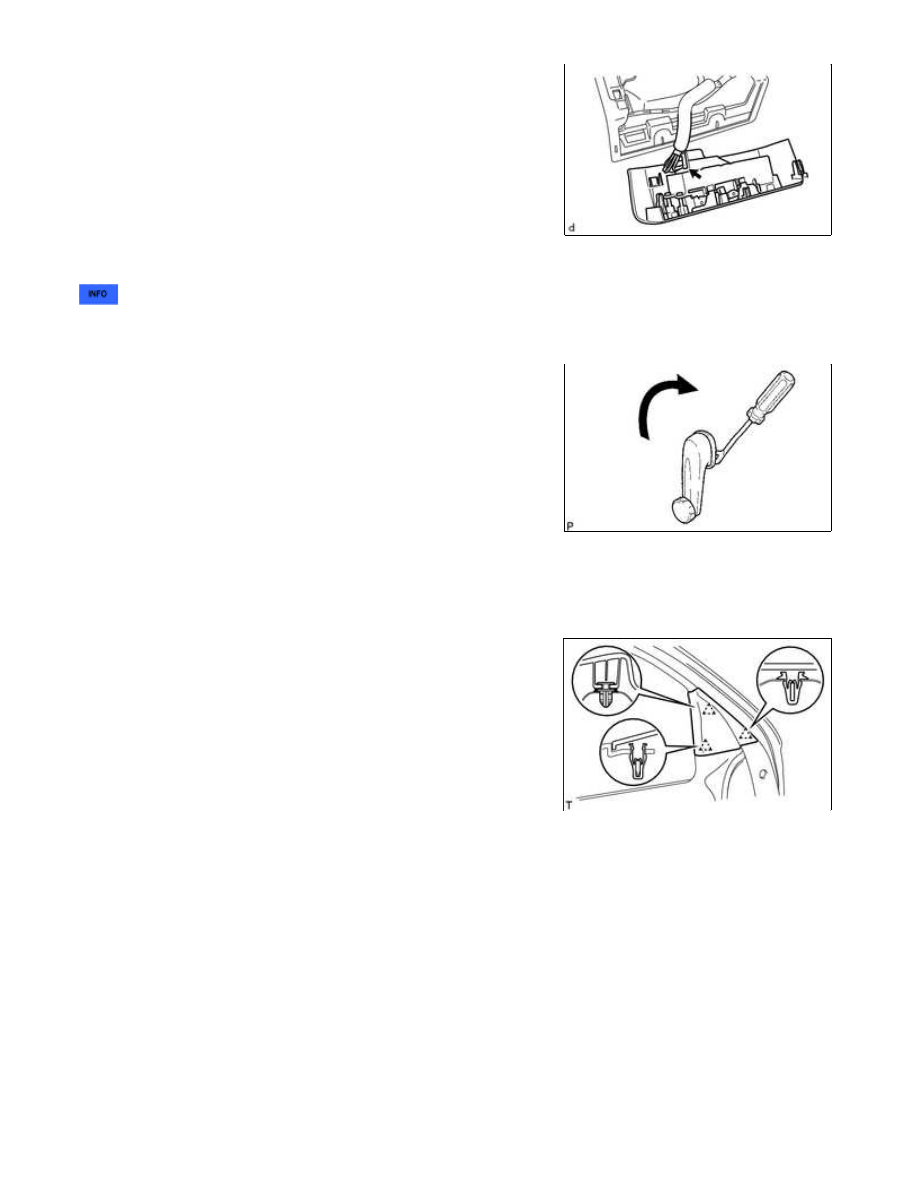

(b) Disconnect the master switch connector.

5. REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (w/ Power Window)

6. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

(a) Insert a clip remover between the plate and trim.

(b) Turn the handle clockwise to remove the handle.

7. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

(a) Detach the 3 clips and front lower door frame bracket garnish.

8. REMOVE FRONT DOOR ARMREST COVER LH

9. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

ENGINE HOOD / DOOR: FRONT DOOR (for Regular Cab): DISAS...

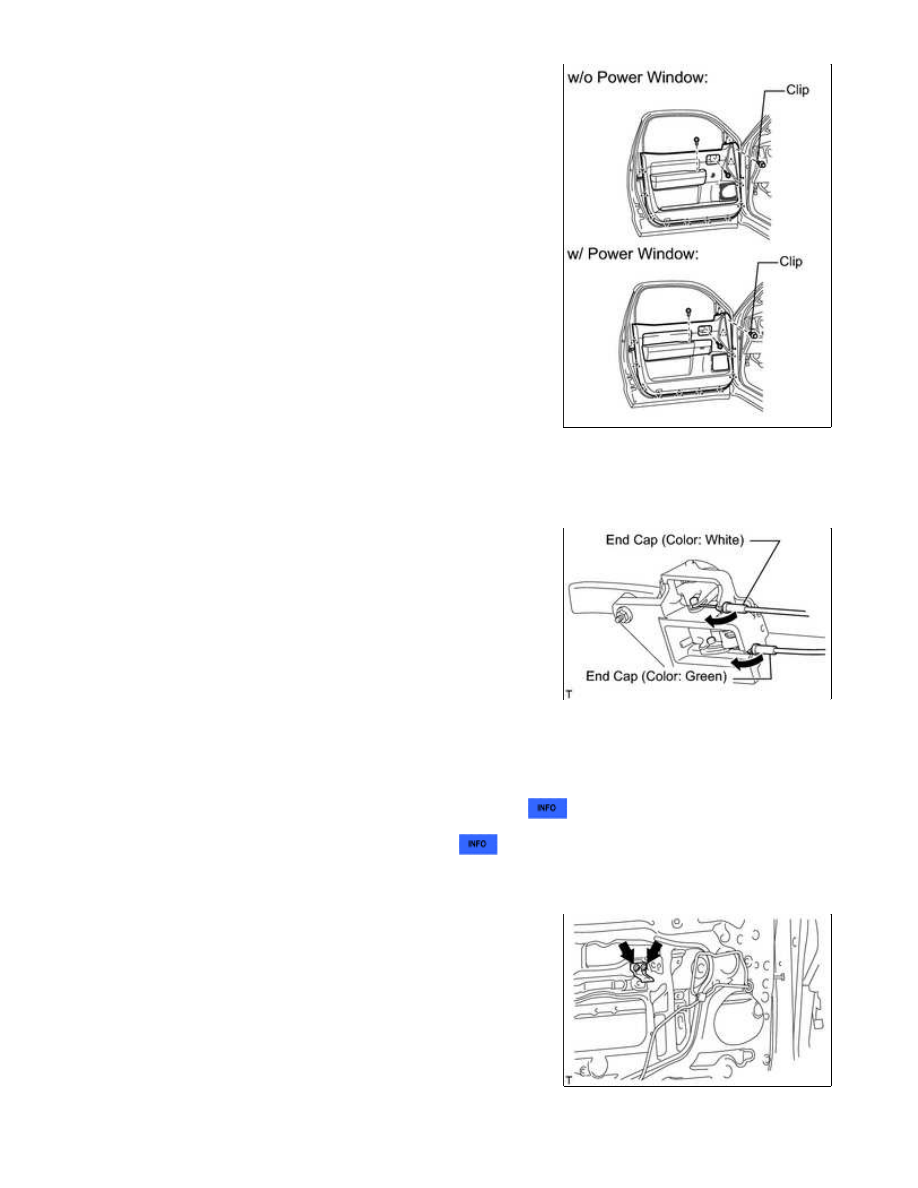

(a) Remove the 2 screws.

(b) Using a clip remover, remove the clip.

(c) Detach the 10 clips and remove the trim cover. Then disconnect the connector.

(d) Disconnect the 2 cables from the inside handle.

(e) Remove the inside handle.

10. REMOVE FRONT INNER DOOR GLASS WEATHERSTRIP LH

11. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH

12. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY

13. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

(a) Remove the 2 screws and bracket.

ENGINE HOOD / DOOR: FRONT DOOR (for Regular Cab): DISAS...
