Toyota Tundra (2015 year). Manual - part 2858

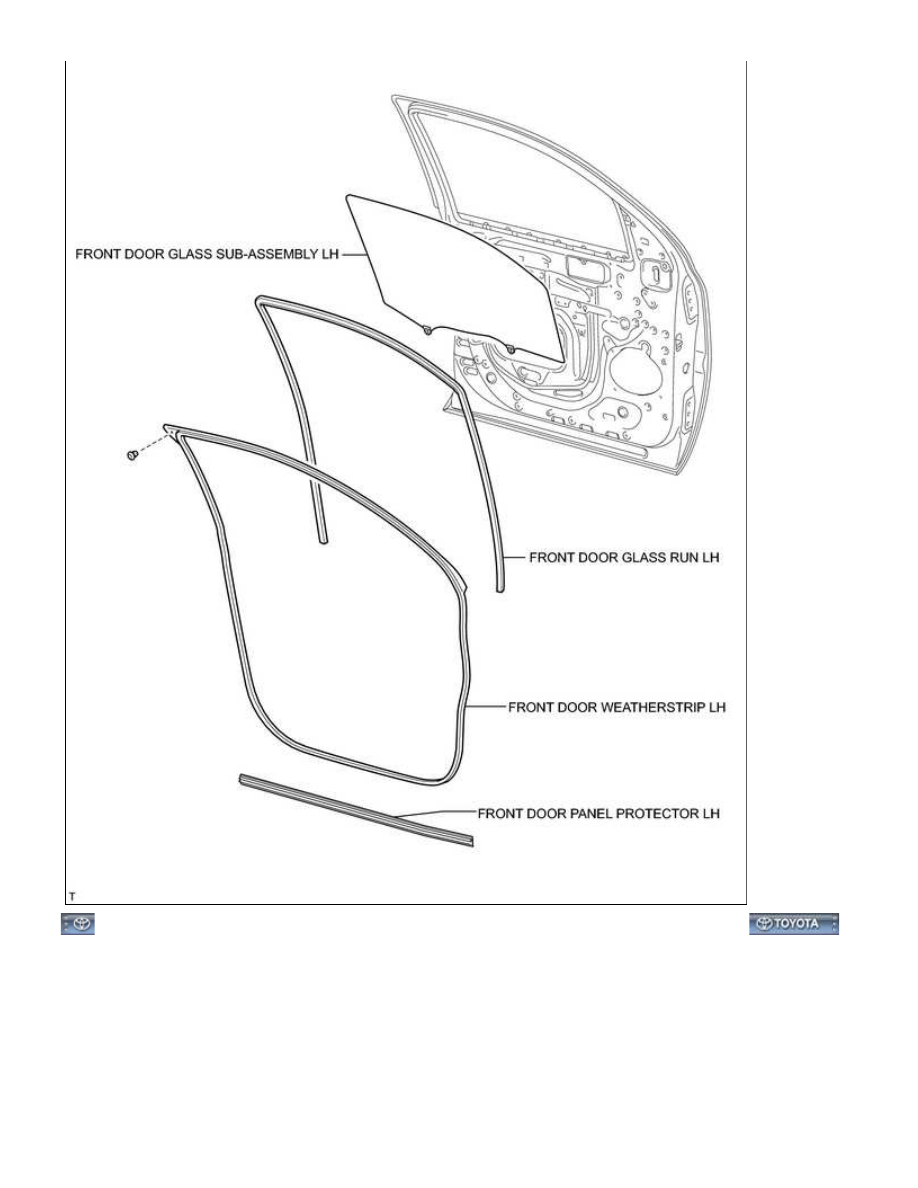

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): COMPON...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M7X01PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

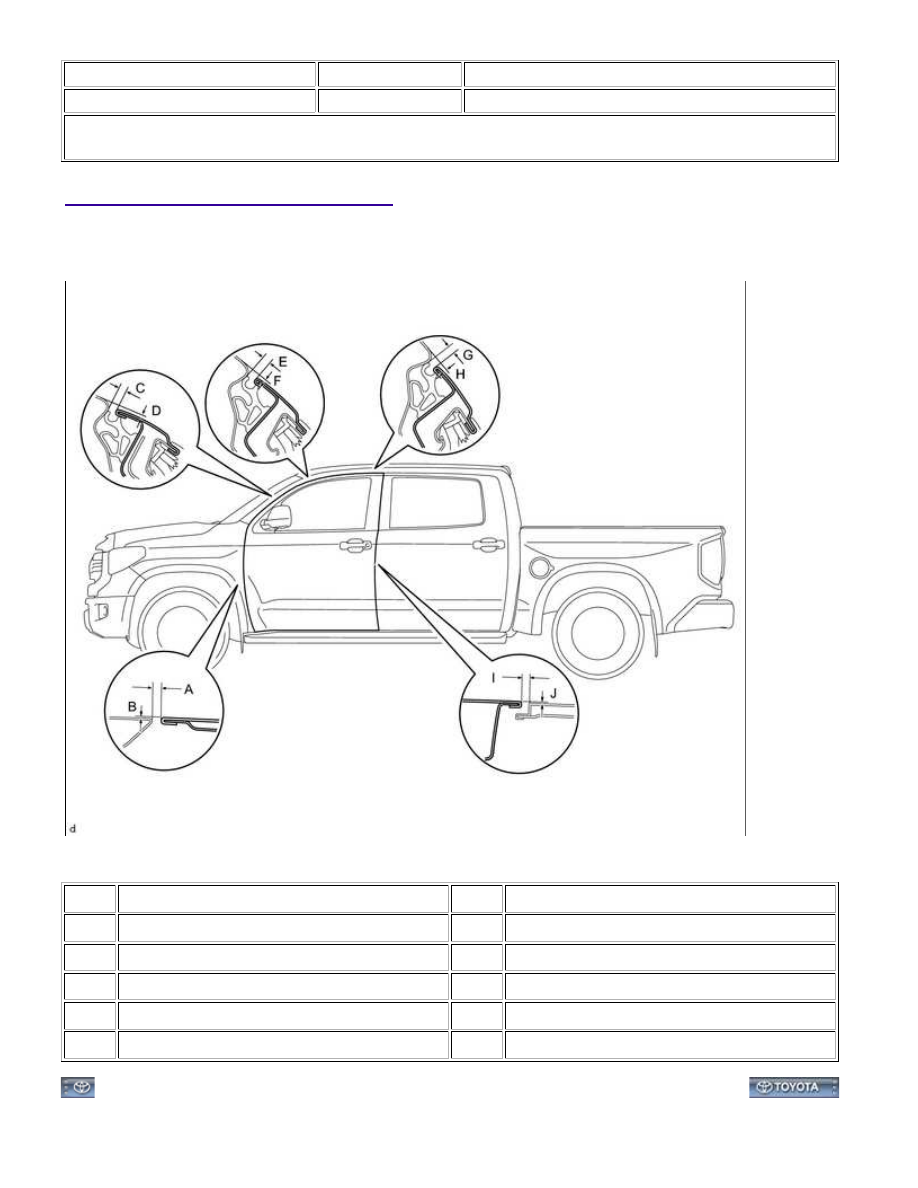

1. INSPECT FRONT DOOR PANEL SUB-ASSEMBLY LH

AREA

SPECIFIED CONDITION

AREA

SPECIFIED CONDITION

A

3.7 to 6.7 mm (0.146 to 0.264 in.)

F

0.8 to 3.8 mm (0.0315 to 0.150 in.)

B

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

G

3.7 to 6.7 mm (0.146 to 0.264 in.)

C

3.7 to 6.7 mm (0.146 to 0.264 in.)

H

0.8 to 3.8 mm (0.0315 to 0.150 in.)

D

0.9 to 3.9 mm (0.0354 to 0.154 in.)

I

4.7 to 7.7 mm (0.185 to 0.303 in.)

E

3.7 to 6.7 mm (0.146 to 0.264 in.)

J

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): ON-VEHIC...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZO7018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

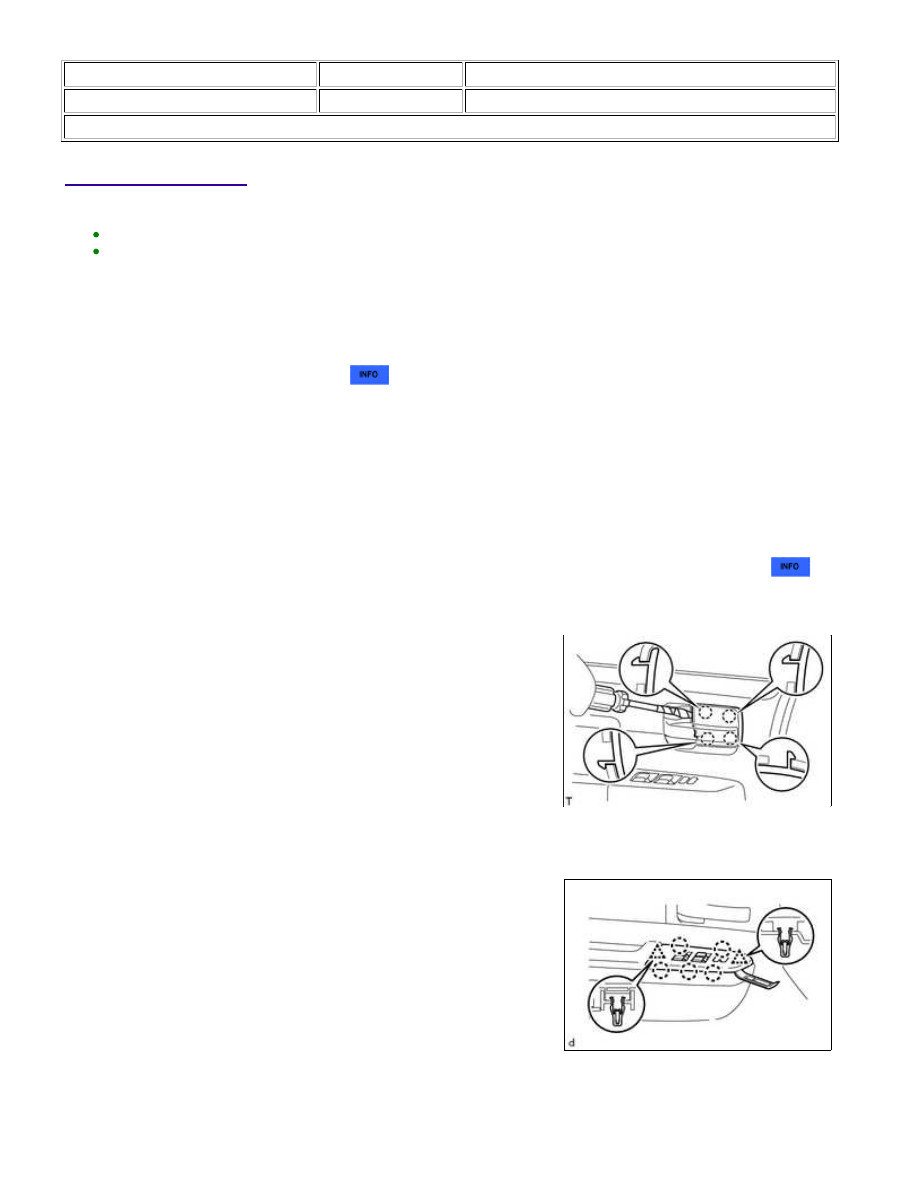

DISASSEMBLY

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

w/ Jam Protection Function:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

(a) Using a screwdriver, detach the 4 claws and remove the inside

handle bezel.

HINT:

Tape the screwdriver tip before use.

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH

(a) Using a moulding remover A, detach the 2 clips and 5 claws, and

remove the front upper armrest base panel LH.

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): DISASSE...

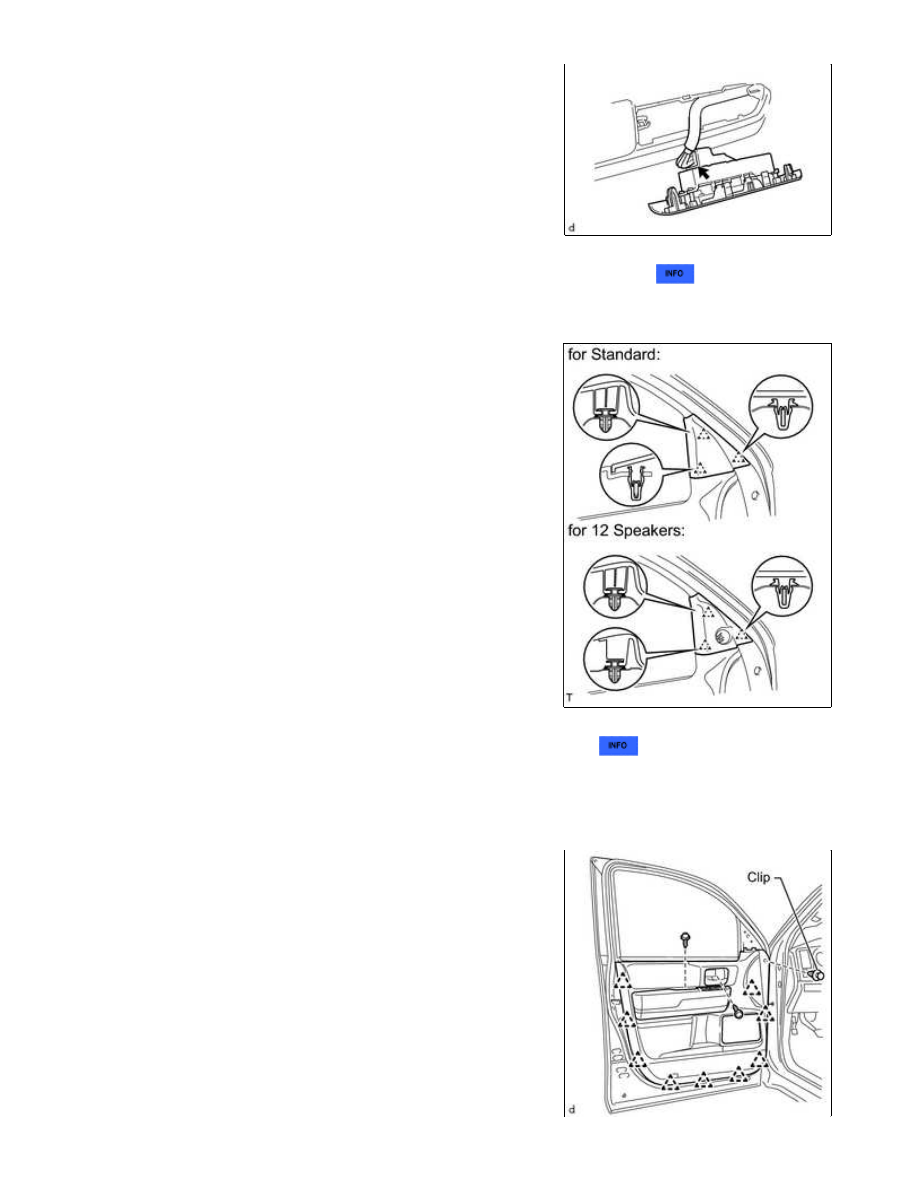

(b) Disconnect the master switch connector.

5. REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

6. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

(a) Detach the 3 clips and remove the front lower door frame

bracket garnish.

7. REMOVE FRONT NO. 3 SPEAKER ASSEMBLY (for 12 Speakers)

8. REMOVE FRONT DOOR ARMREST COVER LH

9. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

(a) Remove the 2 screws.
