PROCEDURE

1.

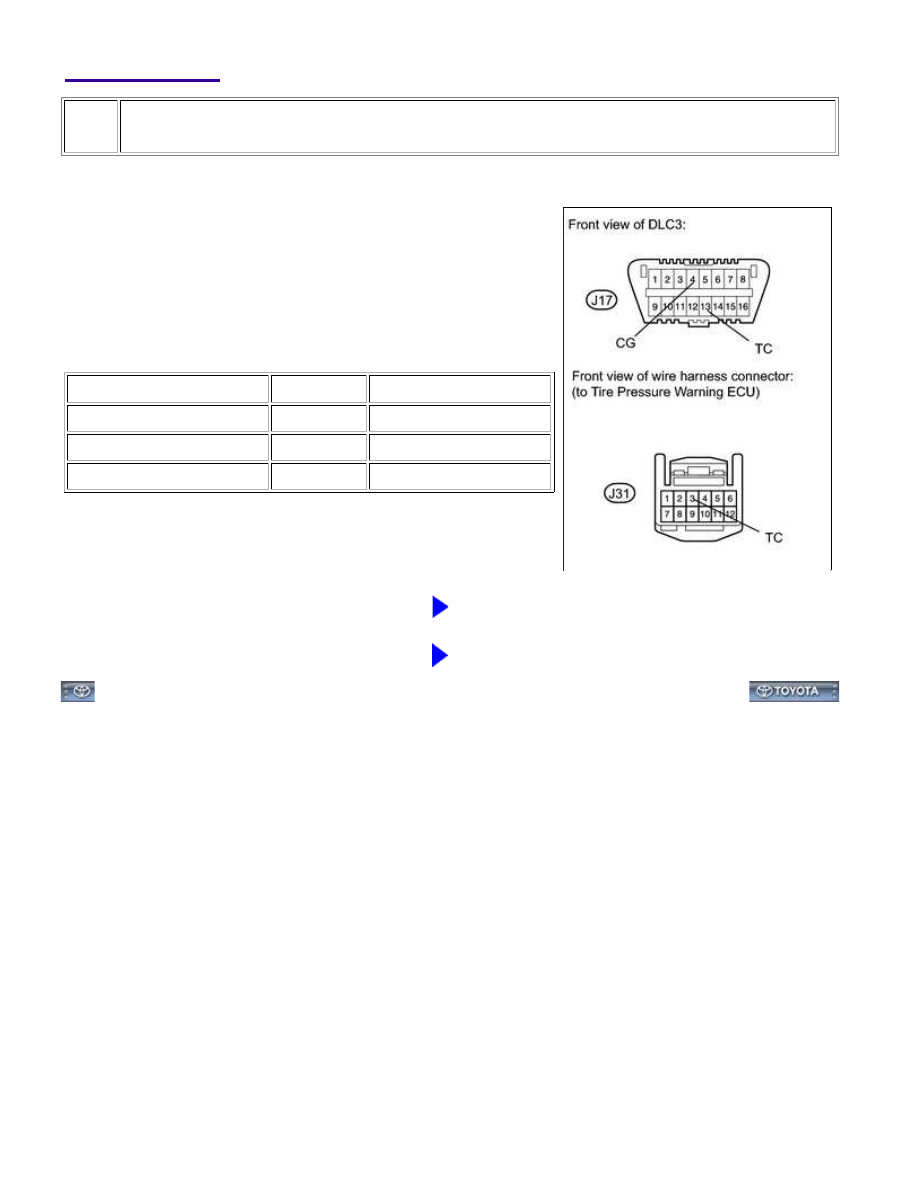

CHECK HARNESS AND CONNECTOR (DLC3 - ECU AND BODY GROUND)

(a) Disconnect the J31 ECU connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J31-3 (TC) - J17-13 (TC)

Always

Below 1 Ω

J31-3 (TC) - Body ground

Always

10 kΩ or higher

J17-4 (CG) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

CHECK ECU POWER SOURCE CIRCUIT

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TC an...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002H1100AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND TRANSMITTER: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

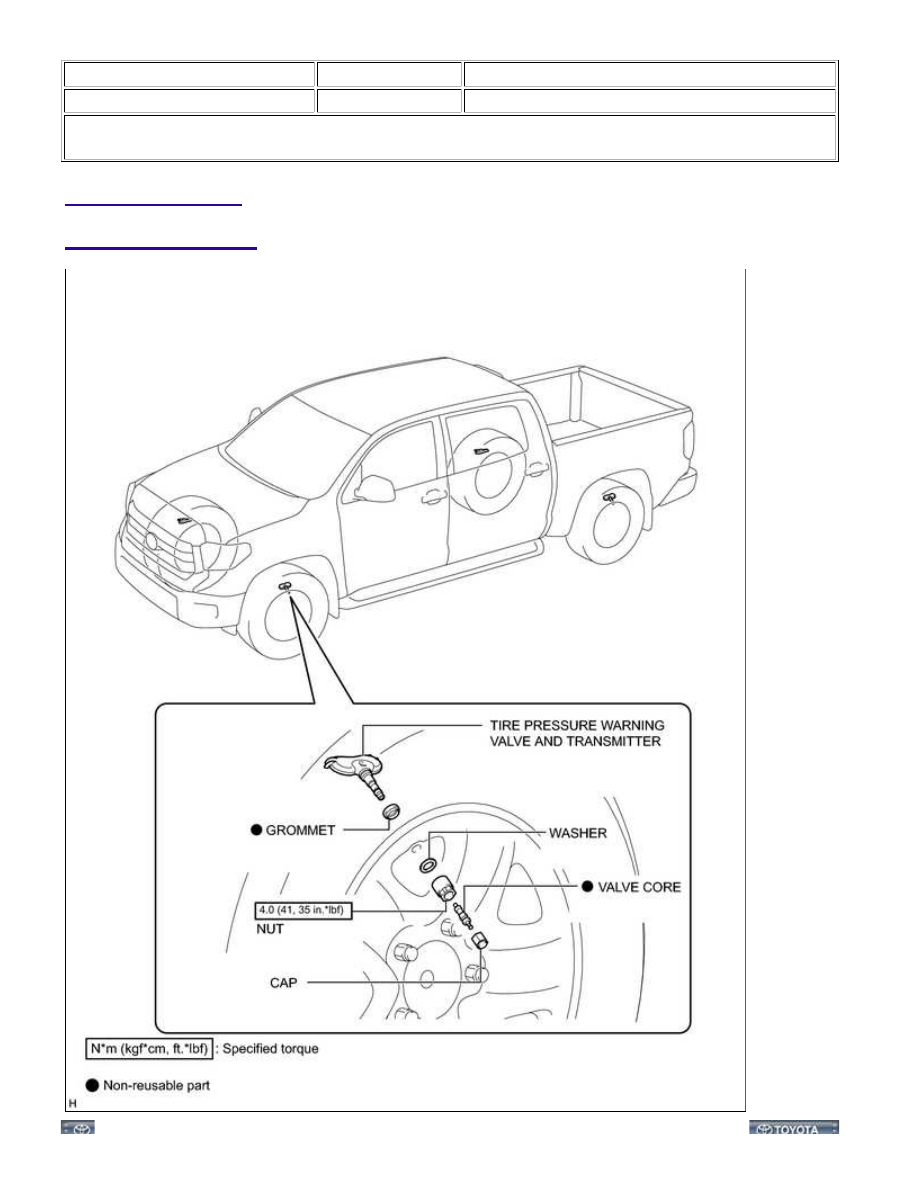

COMPONENTS

ILLUSTRATION

TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND T...

TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND T...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001F7R07BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND TRANSMITTER: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. REMOVE FRONT WHEEL

2. REMOVE REAR WHEEL

3. REMOVE TIRE PRESSURE WARNING VALVE AND TRANSMITTER

(a) Remove the cap and valve core to release the air from the tire.

NOTICE:

Keep the removed cap.

transmitter with the grommet into the tire.

HINT:

The grommet may remain attached to the rim.

(c) After dropping the tire pressure warning valve and transmitter

NOTICE:

Be careful as the tire pressure warning valve and transmitter
may become damaged due to interference between the sensor
and tire bead.

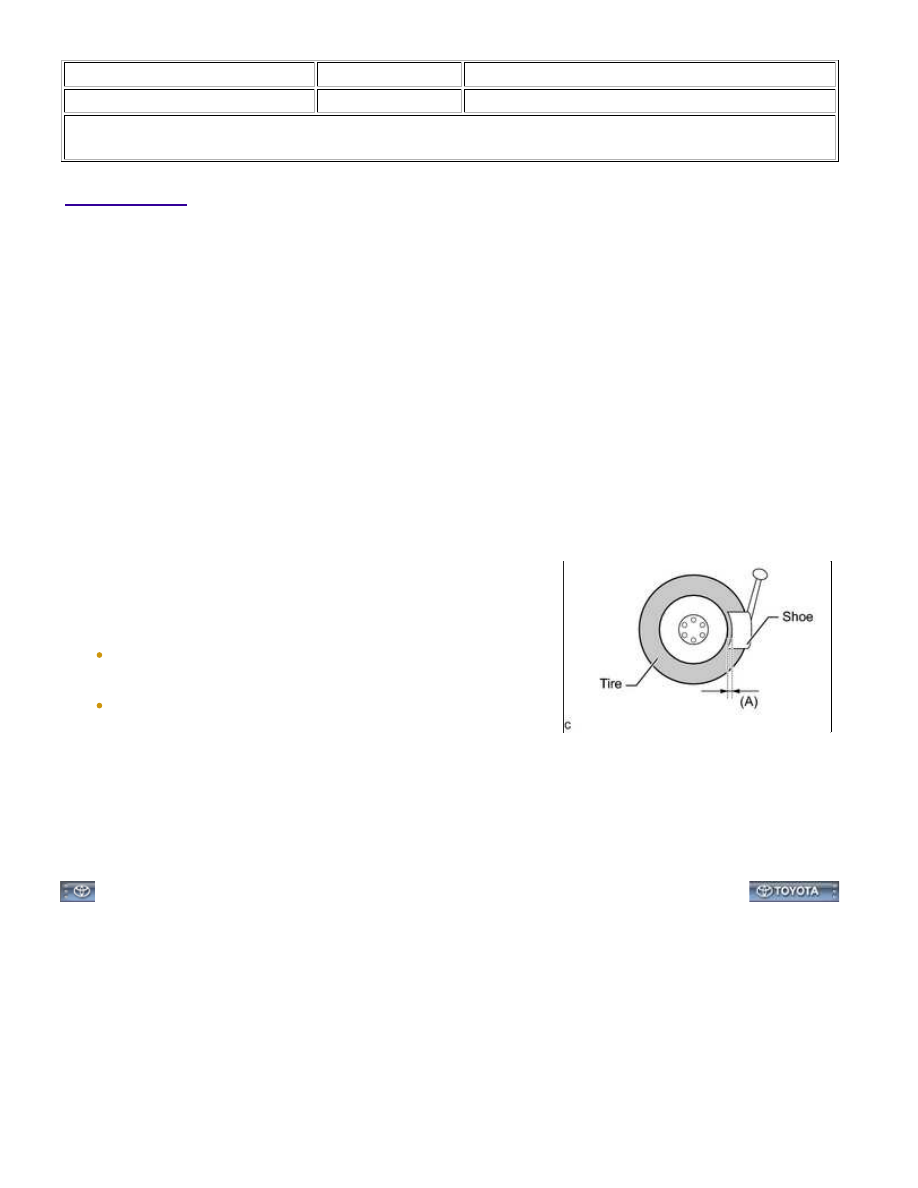

Set the tire remover shoe as shown in the illustration.

Width (A):
10 to 20 mm (0.394 to 0.787 in.)

(d) Separate the upper bead.

(e) Take out the tire pressure warning valve and transmitter with the grommet from the tire and separate the

lower bead.

(f) Remove the grommet from the tire pressure warning valve and transmitter.
