DTC CODE

DETECTION ITEM

TROUBLE AREA

SEE PAGE

C2182/82

Transmitter ID2 not received

Tire pressure warning valve and transmitter

Tire pressure warning antenna and receiver

Wire harness or connector

Tire pressure warning ECU

C2183/83

Transmitter ID3 not received

Tire pressure warning valve and transmitter

Tire pressure warning antenna and receiver

Wire harness or connector

Tire pressure warning ECU

C2184/84

Transmitter ID4 not received

Tire pressure warning valve and transmitter

Tire pressure warning antenna and receiver

Wire harness or connector

Tire pressure warning ECU

C2191/91

Vehicle speed signal error

Combination meter

Wire harness or connector

Vehicle speed signal circuit

Tire pressure warning ECU

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TEST...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000000XMT0BCX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra

[08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Tire pressure warning light does not illuminate despite tire

pressure decreasing

Check Data List (Tire inflation

pressure)

ID code check (Registration)

Initialization

Tire pressure warning light remains illuminated (goes off during

initial check).

Tire Pressure Warning Light Circuit

ECU Power Source Circuit

Tire pressure warning light remains illuminated (comes on

during initial check).

Check Data List (Tire inflation

pressure)

Tire pressure adjustment

ID code check (Registration)

Initialization

Initialization cannot be done

Tire Pressure Warning Reset Switch

Circuit

DTC check cannot be done

TC and CG Terminal Circuit

ECU Power Source Circuit

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: PRO...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000018KZ038X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -

       ]

TERMINALS OF ECU

HINT:

Inspect the connectors from the back side.

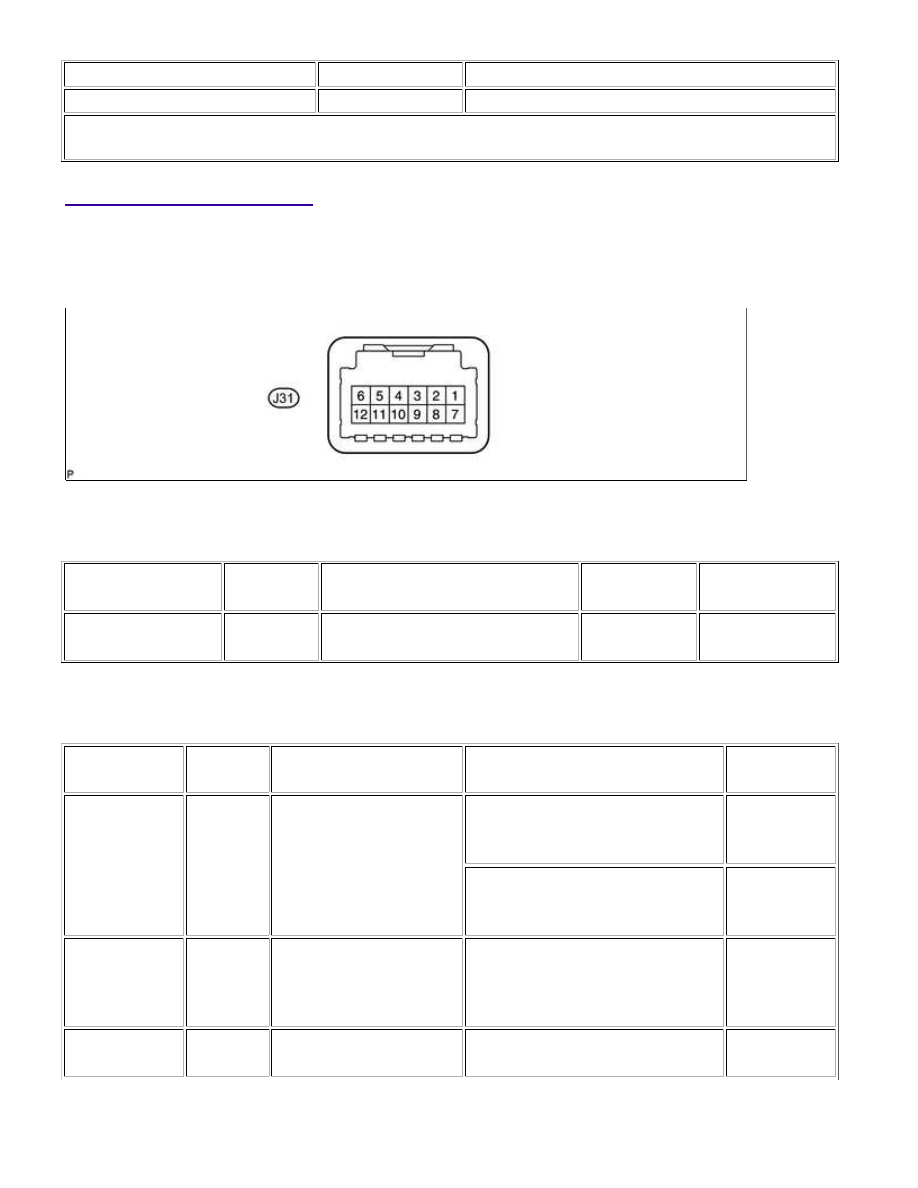

1. CHECK TIRE PRESSURE WARNING ECU

(a) Disconnect the P17 tire pressure warning antenna and receiver connector.

(b) Measure the voltage according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J31-12 (RDA) - J31-9

(GND)

G - W-B

Tire pressure warning antenna and

receiver signal

Ignition switch

ON

11 to 14 V

(c) Connect the P17 tire pressure warning antenna and receiver connector.

(d) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J31-1 (CLSW) -

J31-9 (GND)

B - W-B

Tire pressure warning

reset switch

Ignition switch ON

Tire pressure warning reset switch

OFF

8 to 14 V

Ignition switch ON

Tire pressure warning reset switch

ON

Below 1.5 V

J31-2 (SPD) -

J31-9 (GND)

BR - W-B

Vehicle speed signal

Vehicle is running

Pulse

generation

(see waveform

1)

J31-3 (TC) -

J31-9 (GND)

W - W-B

TC terminal

When terminal TC is not connected

8 to 14 V

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TERM...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J31-5 (IND) -

J31-9 (GND)

LG - W-B

Tire pressure warning light

output signal

After ignition switch is turned ON,

when tire pressure warning light

illuminates for 3 seconds

2.2 to 4.4 V

Ignition switch ON

Tire pressure warning light off

Below 0.5 V

J31-6 (RF5V) -

J31-9 (GND)

Y - W-B

Tire pressure warning

antenna and receiver

power source

Ignition switch ON

11 to 14 V

J31-7 (IG) -

J31-9 (GND)

P - W-B

IG power source

Ignition switch ON

11 to 14 V

J31-9 (GND) -

Body ground

W-B -

Body

ground

Ground

Always

Below 1 Ω

J31-10 (SIL) -

J31-9 (GND)

SB - W-B

Diagnosis tester

communication line

Ignition switch ON, when

communication is not performed

with a tester

8 to 14 V

J31-11 (GND2)

- J31-9 (GND)

P - W-B

Tire pressure warning

antenna and receiver

ground

Always

Below 1 Ω

If the result is not as specified, the ECU may have a malfunction.

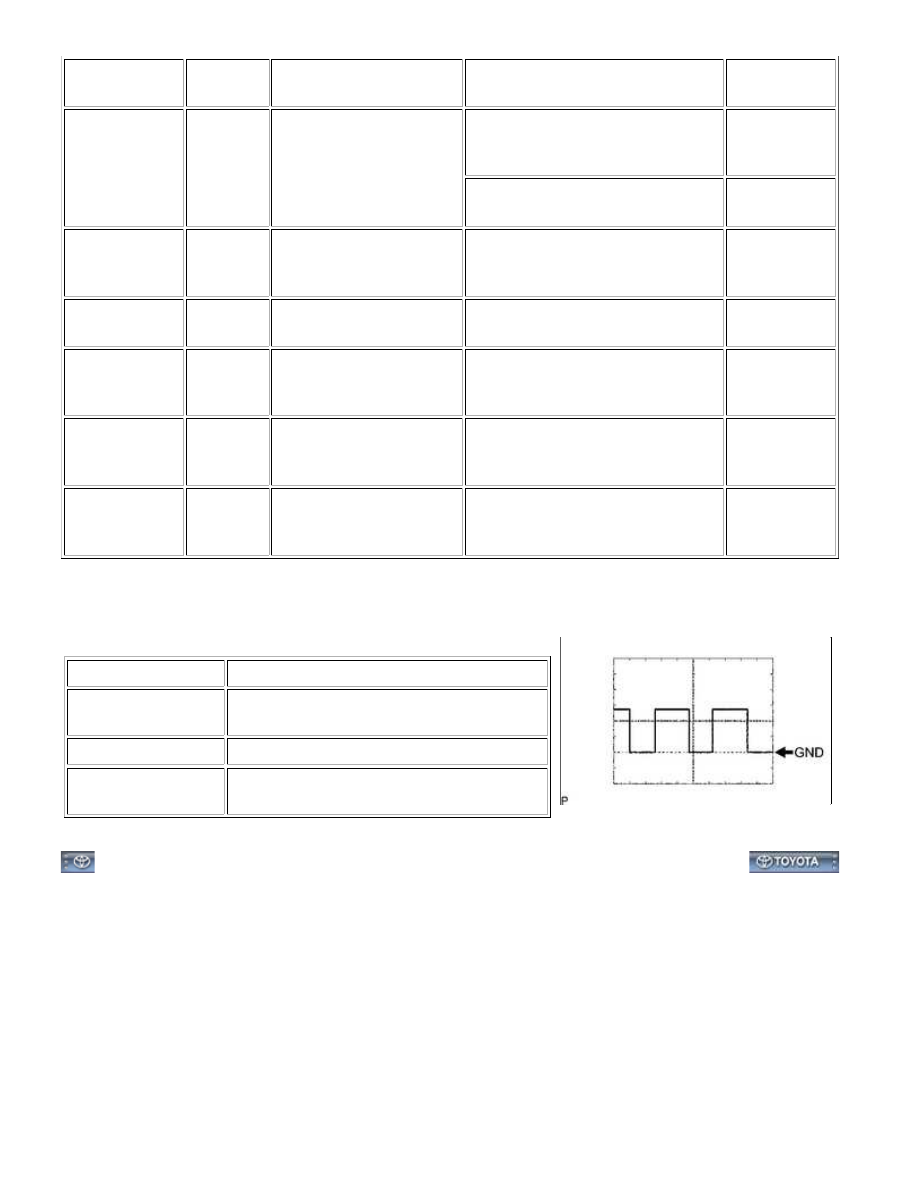

(e) Using an oscilloscope, check the waveform 1.

ITEM

CONTENTS

Terminal No.

(Symbols)

J31-2 (SPD) - J31-9 (GND)

Tool Setting

5 V/DIV., 200 ms/DIV.

Vehicle Condition

While driving at approximately 20 km/h (12

mph).

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TERM...
