Title: TIRE AND WHEEL: TIRE PRESSURE WARNING RESET SWITCH: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

COMPONENTS

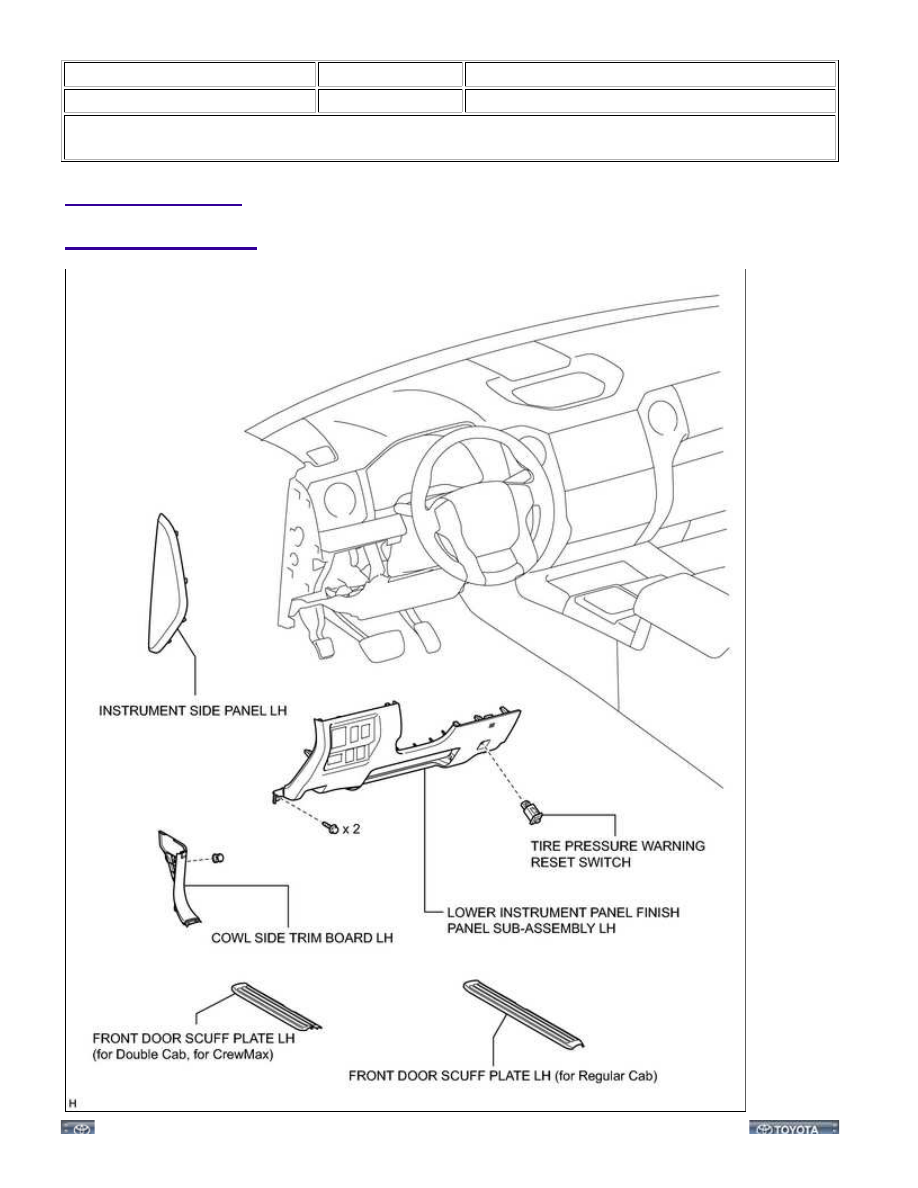

ILLUSTRATION

TIRE AND WHEEL: TIRE PRESSURE WARNING RESET SWITCH...

TIRE AND WHEEL: TIRE PRESSURE WARNING RESET SWITCH...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W0M009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING RESET SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab)

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, for CrewMax)

3. REMOVE COWL SIDE TRIM BOARD LH

4. REMOVE INSTRUMENT SIDE PANEL LH

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

6. REMOVE TIRE PRESSURE WARNING RESET SWITCH

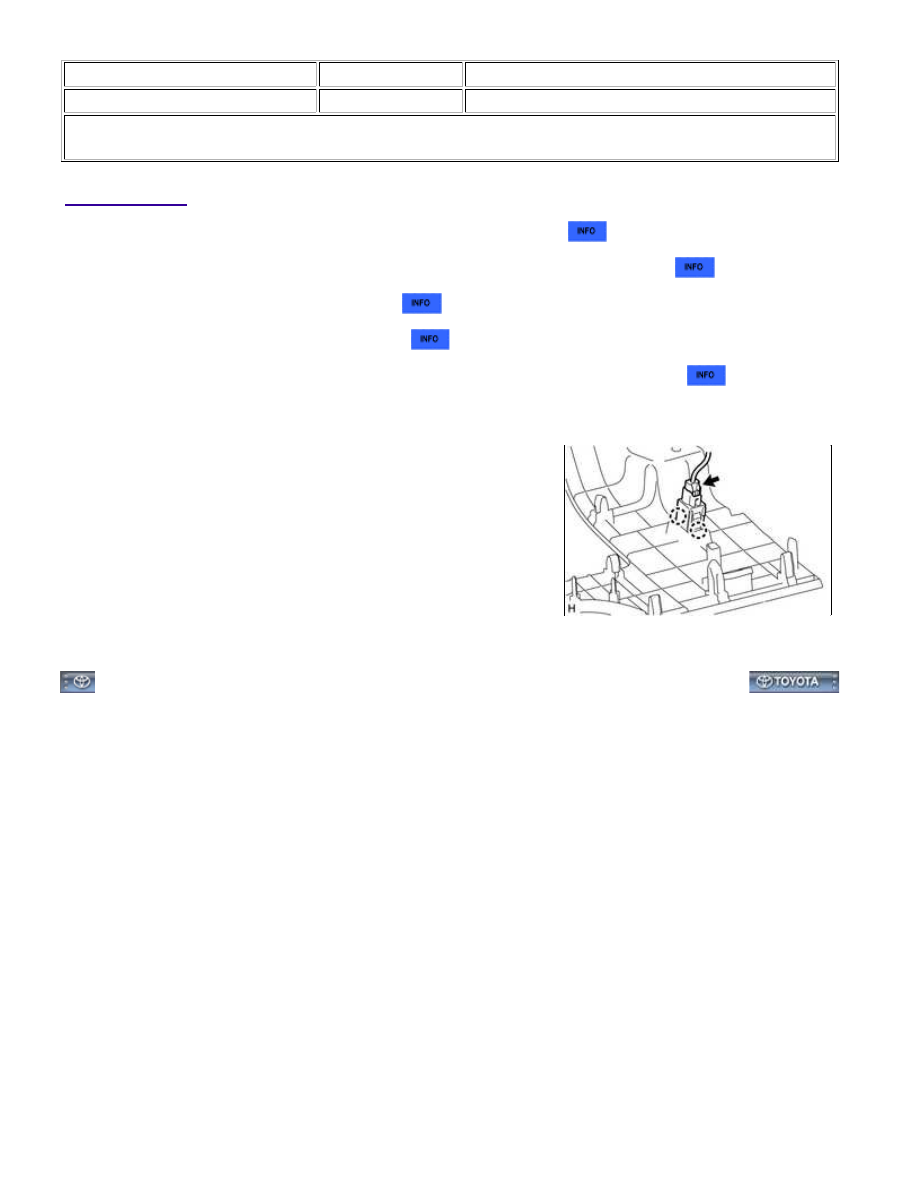

(a) Disconnect the switch connector.

(b) Detach the 2 claws and remove the tire pressure warning reset switch.

TIRE AND WHEEL: TIRE PRESSURE WARNING RESET SWITCH:...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002W0K009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING RESET SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. CHECK TIRE PRESSURE WARNING RESET SWITCH

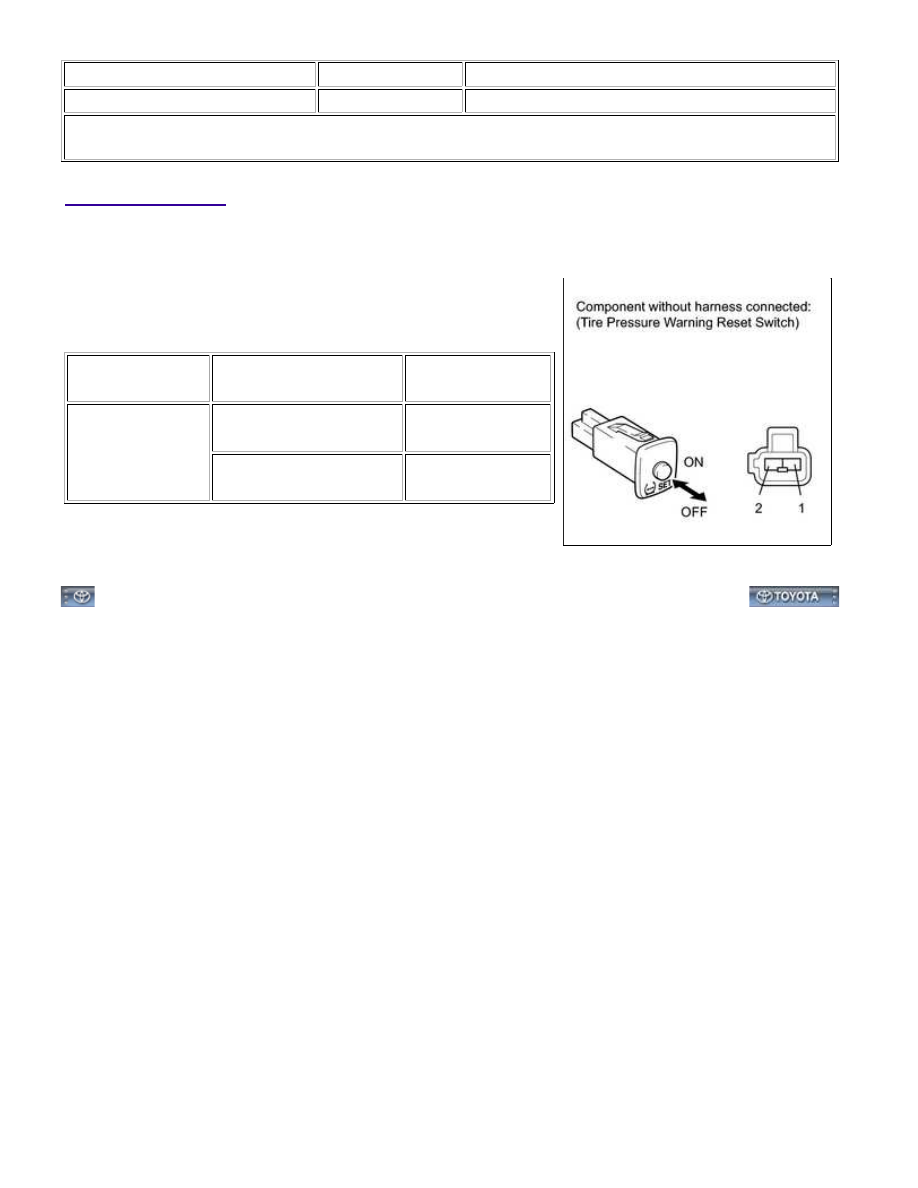

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 - 2

ON (Switch is pressed and

held)

Below 1 Ω

OFF (Switch is not

pressed)

10 kΩ or higher

If the result is not as specified, replace the tire pressure warning

reset switch.
