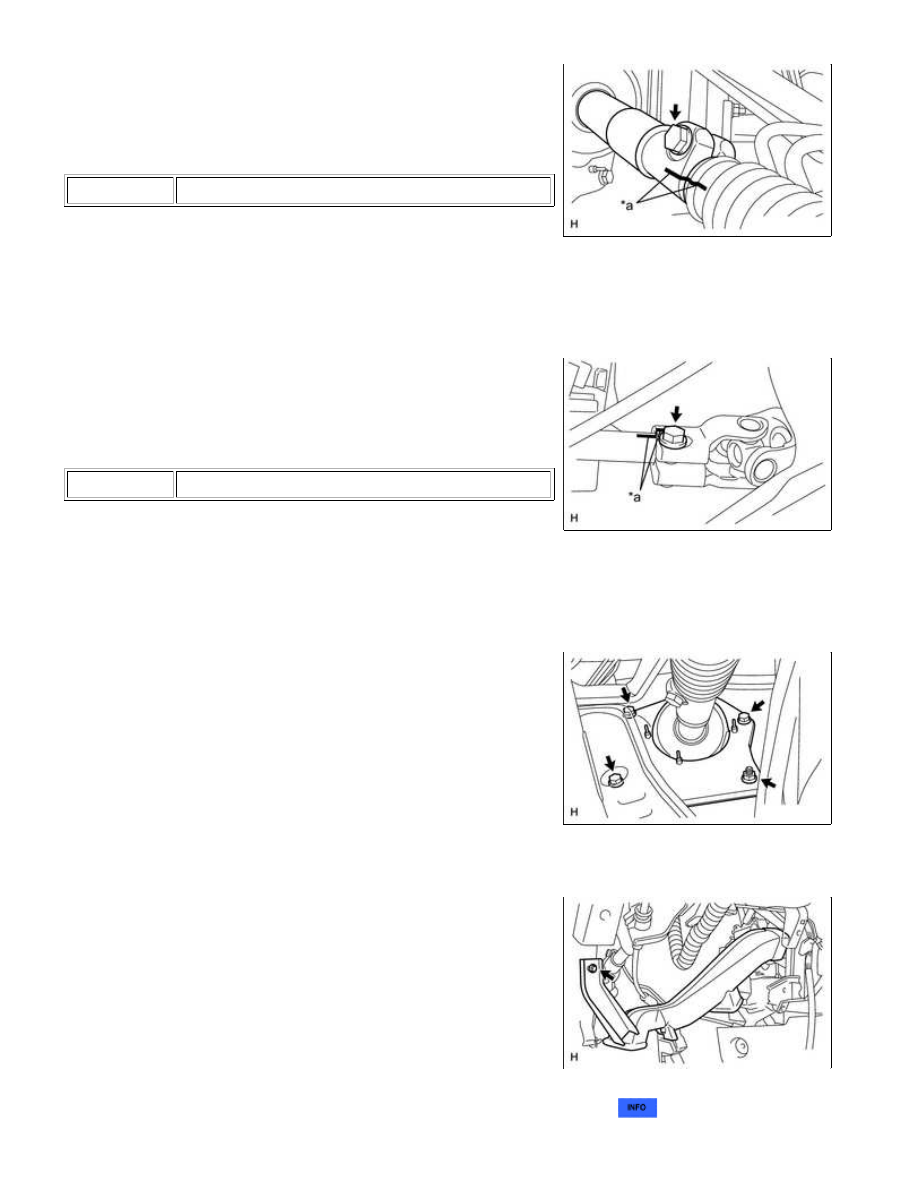

(a) Align the matchmarks on the steering intermediate shaft and

No. 2 steering intermediate shaft.

Text in Illustration

*a

Matchmark

(b) Install the bolt.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

(c) Align the matchmarks on the steering column and steering

intermediate shaft.

Text in Illustration

*a

Matchmark

(d) Install the bolt.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

(e) Install the 3 bolts and nut.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

4. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY

(a) Install the air duct with the bolt.

5. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

6. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

7. INSTALL INSTRUMENT SIDE PANEL LH

8. INSTALL COWL SIDE TRIM BOARD LH

9. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab)

10. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

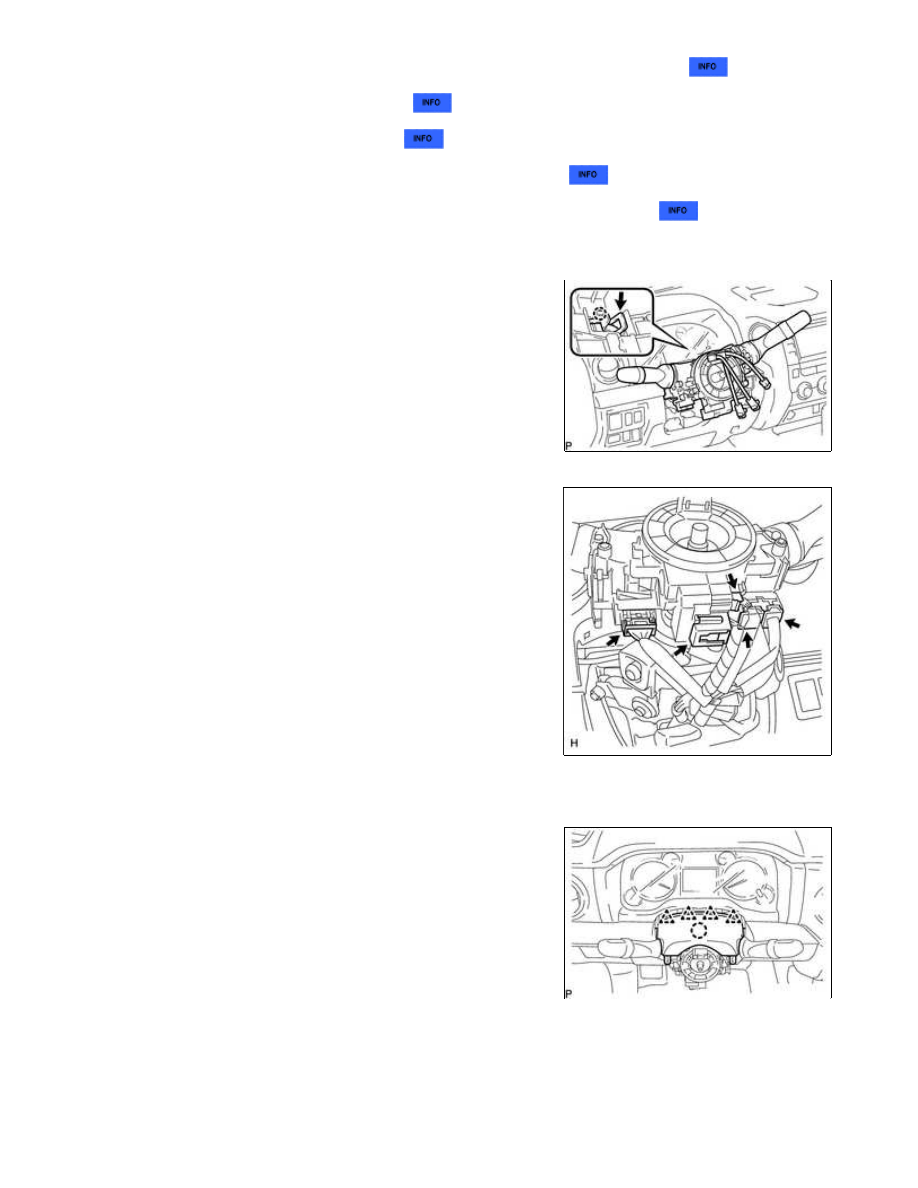

11. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

(a) Install the turn signal switch with spiral cable to the steering

column with the clamp.

(b) Connect the 5 connectors to the turn signal switch with spiral

cable.

12. INSTALL UPPER STEERING COLUMN COVER

(a) Attach the claw to install the upper steering column cover.

(b) Attach the 4 clips.

13. INSTALL LOWER STEERING COLUMN COVER

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

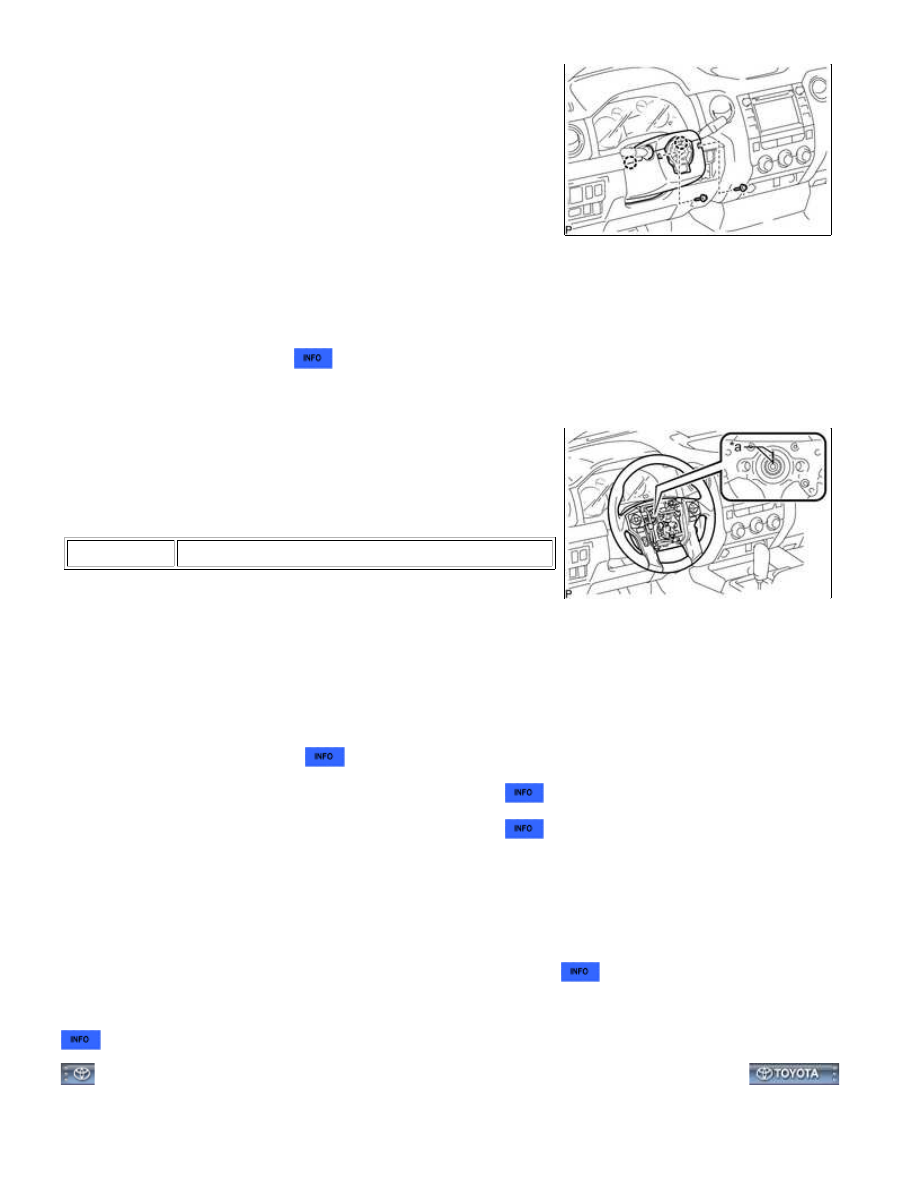

(a) Attach the 2 claws to install the lower steering column cover.

(b) Install the 2 screws.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

14. ADJUST SPIRAL CABLE

15. INSTALL STEERING WHEEL ASSEMBLY

(a) Align the matchmarks on the steering wheel and steering main

shaft.

Text in Illustration

*a

Matchmark

(b) Install the steering wheel set nut.

Torque:

50 N·m {510 kgf·cm, 37ft·lbf}

16. INSPECT STEERING WHEEL CENTER POINT

17. INSTALL STEERING PAD

18. INSTALL LOWER NO. 3 STEERING WHEEL COVER

19. INSTALL LOWER NO. 2 STEERING WHEEL COVER

20. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

NOTICE:

Some systems need to be initialized after the cable is reconnected



.

21. CHECK SRS WARNING LIGHT

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002GWU01AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manual Tilt): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

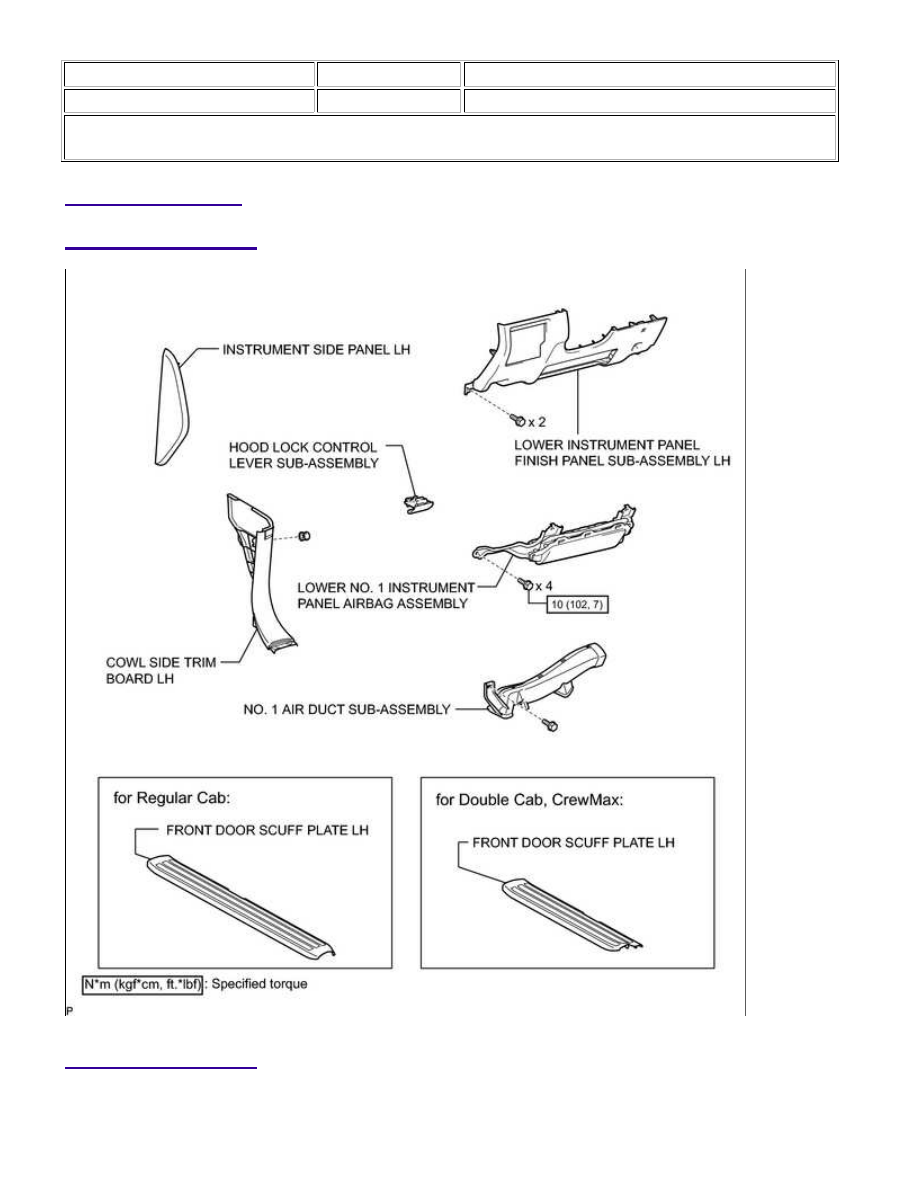

COMPONENTS

ILLUSTRATION

ILLUSTRATION
