2.

READ VALUE USING TECHSTREAM (SPEED SIGNAL)

(a) Use the Data List to check if the speed signal is functioning properly.

Tilt & Telescopic

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC

NOTE

Freeze Speed

Info

Vehicle speed data / min.: 0 km/h (0 mph), max.: 255

km/h (158 mph)

Actual vehicle

speed

-

Result

RESULT

PROCEED TO

OK or NG (Tester indication is abnormal)

A

NG (Meter indication is abnormal)

B

HINT:

B

CHECK COMBINATION METER SYSTEM

A

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000XZD067X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: Actuator Power

Source Circuit; 2015 MY Tundra [08/2014 -        ]

Actuator Power Source Circuit

DESCRIPTION

This is the power source for the motors.

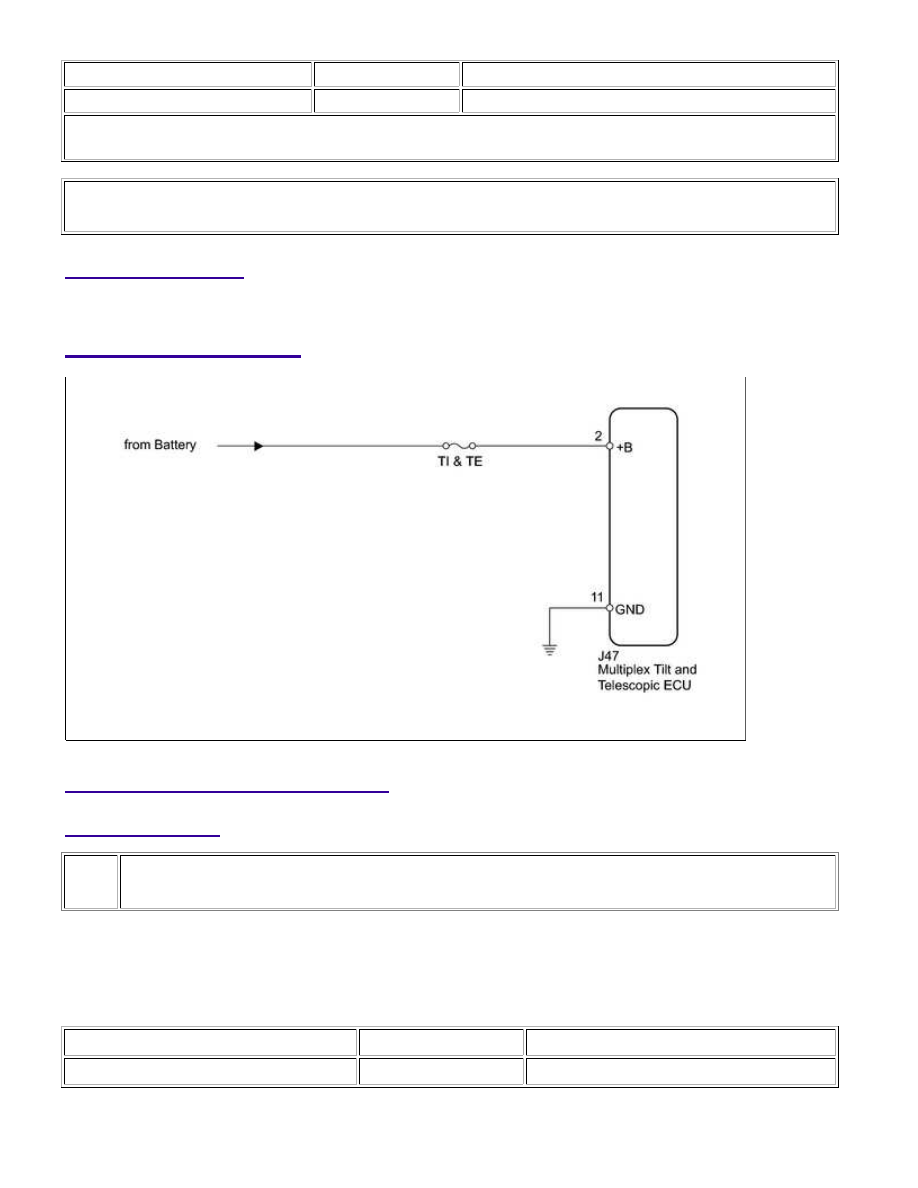

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (TI & TE)

(a) Remove the TI & TE fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

TI & TE fuse

Always

Below 1 Ω

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

OK

OK

NG

REPLACE FUSE

2.

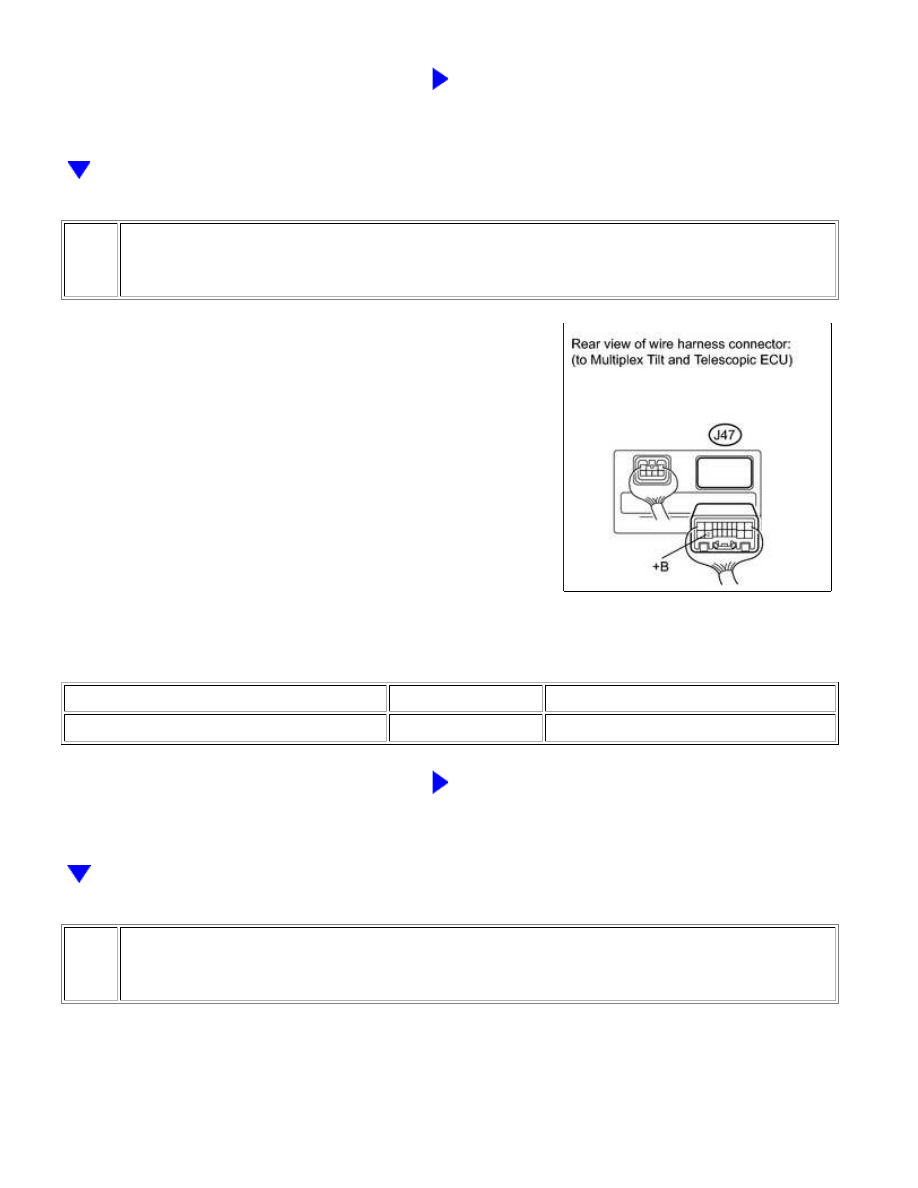

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU -
BATTERY)

(a) Disconnect the J47 multiplex tilt and telescopic ECU

connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-2 (+B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

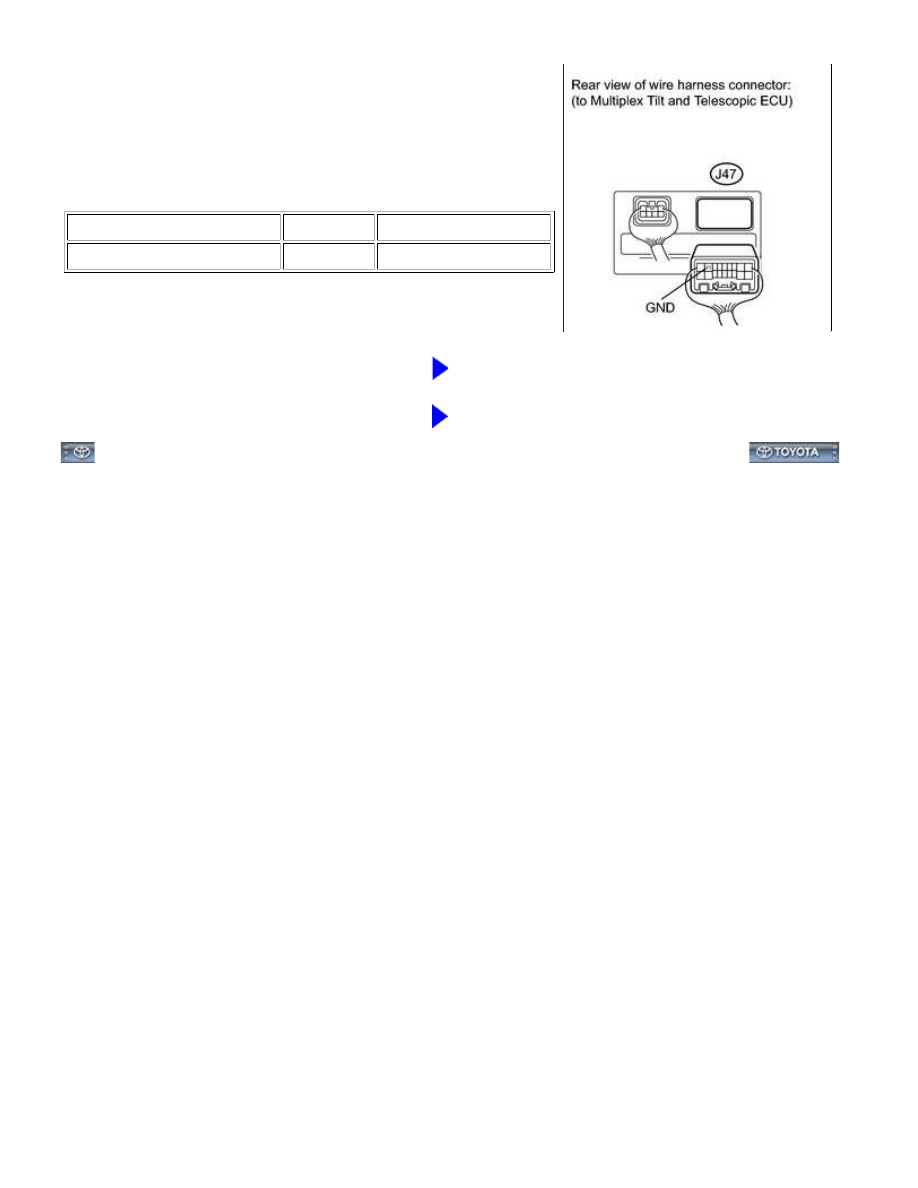

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU - BODY
GROUND)

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-11 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

CHECK IG POWER SOURCE CIRCUIT

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...
