Toyota Tundra (2015 year). Manual - part 2769

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030KS00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: MULTIPLEX TILT AND TELESCOPIC ECU (for Power Tilt and Power Telescopic

Steering Column): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

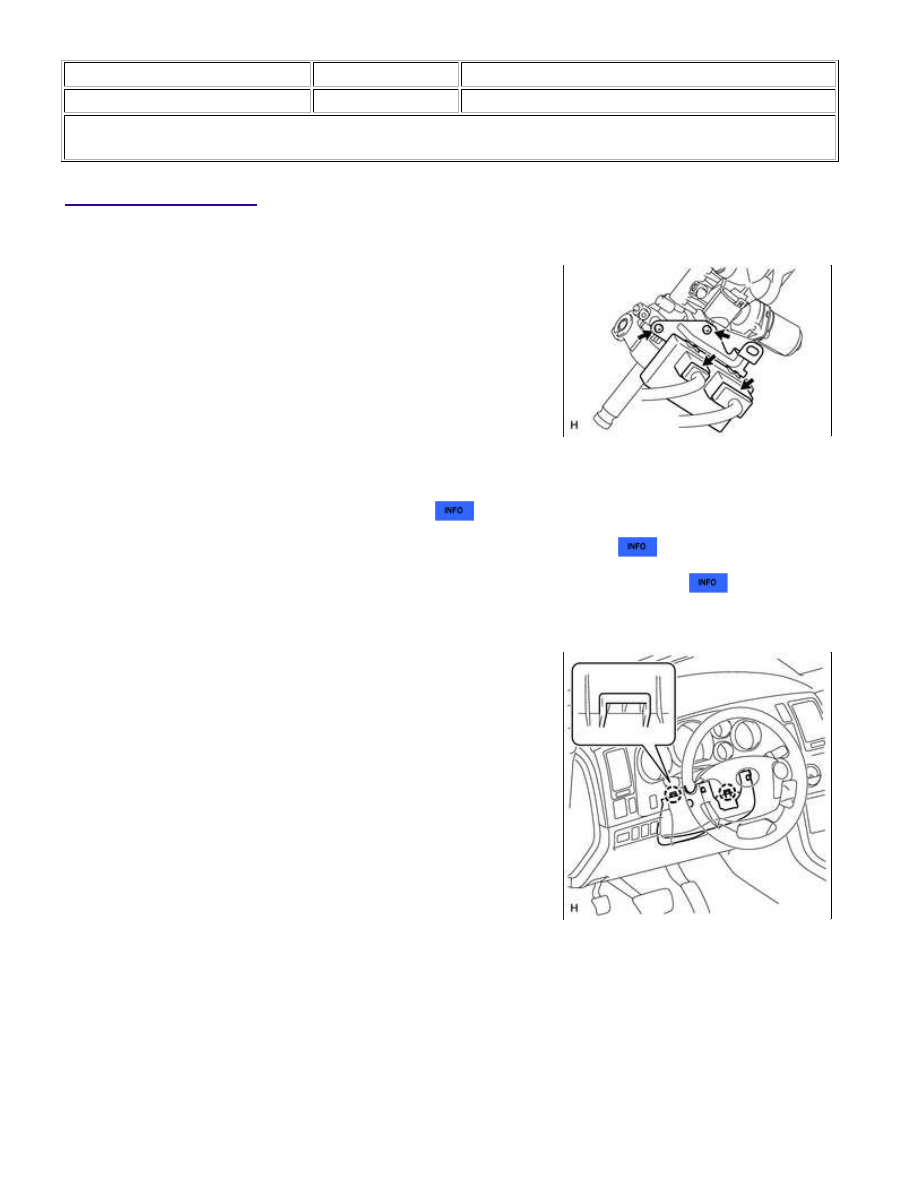

INSTALLATION

1. INSTALL MULTIPLEX TILT AND TELESCOPIC ECU

(a) Install the ECU with the 2 screws.

Torque:

1.5 N·m {15 kgf·cm, 13in·lbf}

(b) Connect the 2 ECU connectors.

2. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY

3. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

4. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. INSTALL LOWER STEERING COLUMN COVER

(a) Attach the 2 claws to install the steering column lower cover.

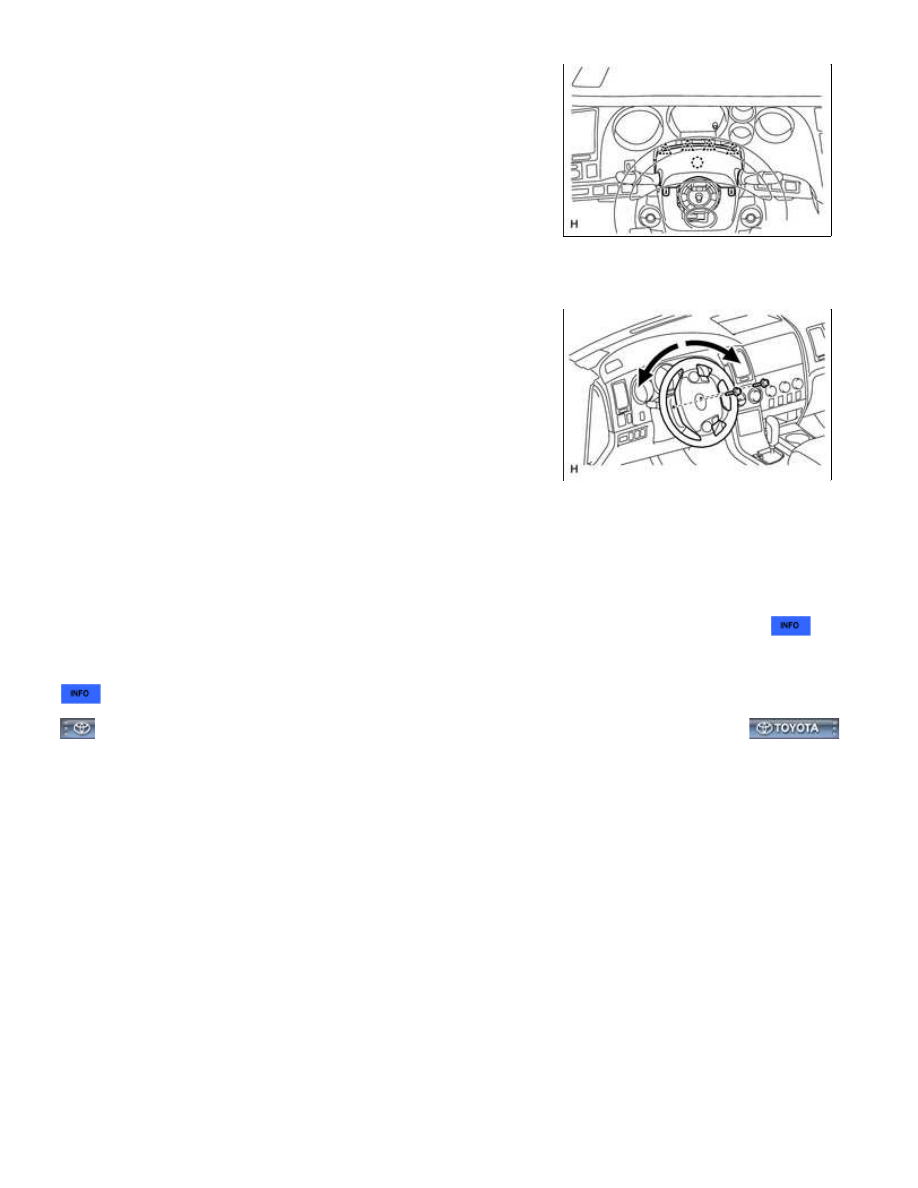

6. INSTALL UPPER STEERING COLUMN COVER

STEERING COLUMN: MULTIPLEX TILT AND TELESCOPIC ECU (...

(a) Attach the claw to install the upper steering column cover.

(b) Attach the 4 clips to install the upper steering cover onto the instrument panel cluster finish panel.

(c) Install the 2 screws.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

HINT:

Turn the steering wheel to the right and left as necessary to

install the 2 screws.

7. CONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

NOTICE:

When disconnecting the cable. some systems need to be initialized after the cable is reconnected

8. CHECK SRS WARNING LIGHT

STEERING COLUMN: MULTIPLEX TILT AND TELESCOPIC ECU (...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000000XZ4054X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: PARTS

LOCATION; 2015 MY Tundra [08/2014 -        ]

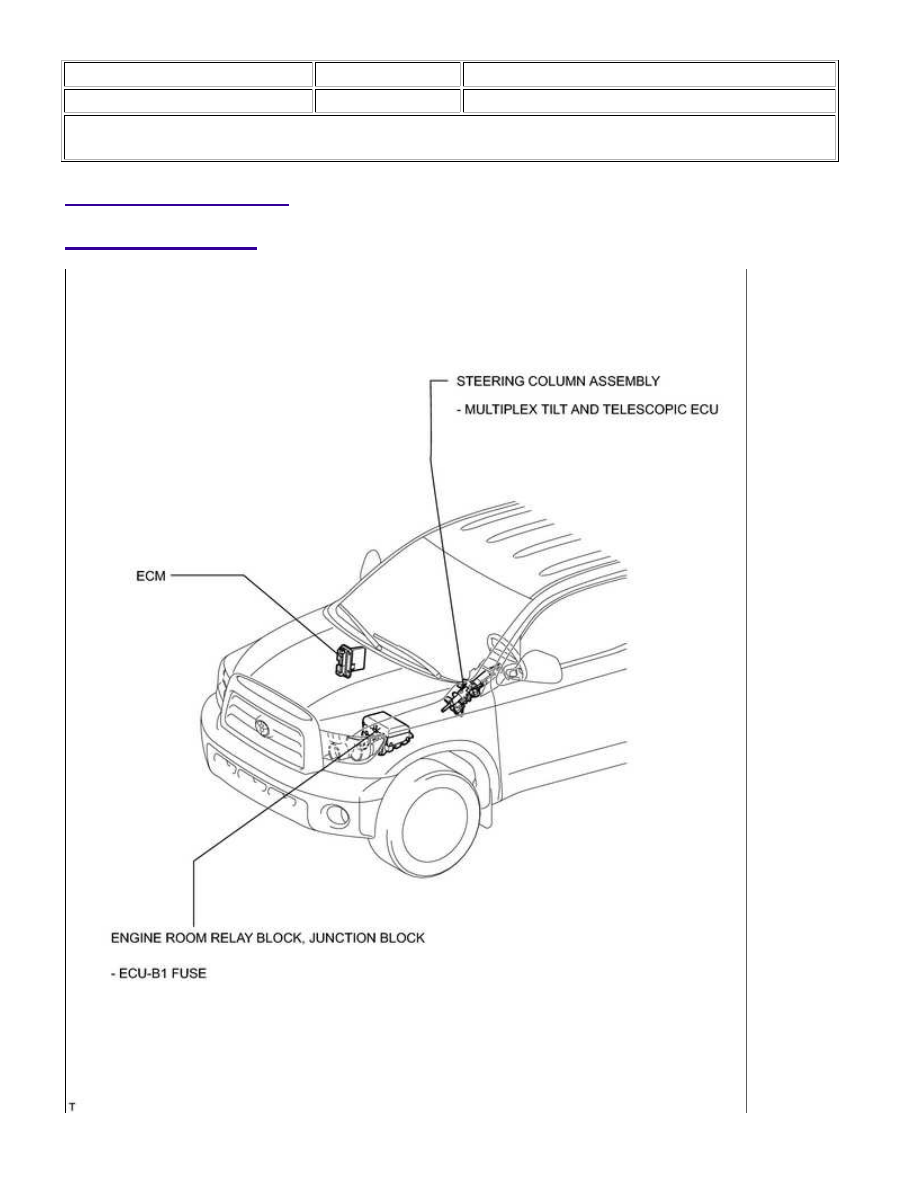

PARTS LOCATION

ILLUSTRATION

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

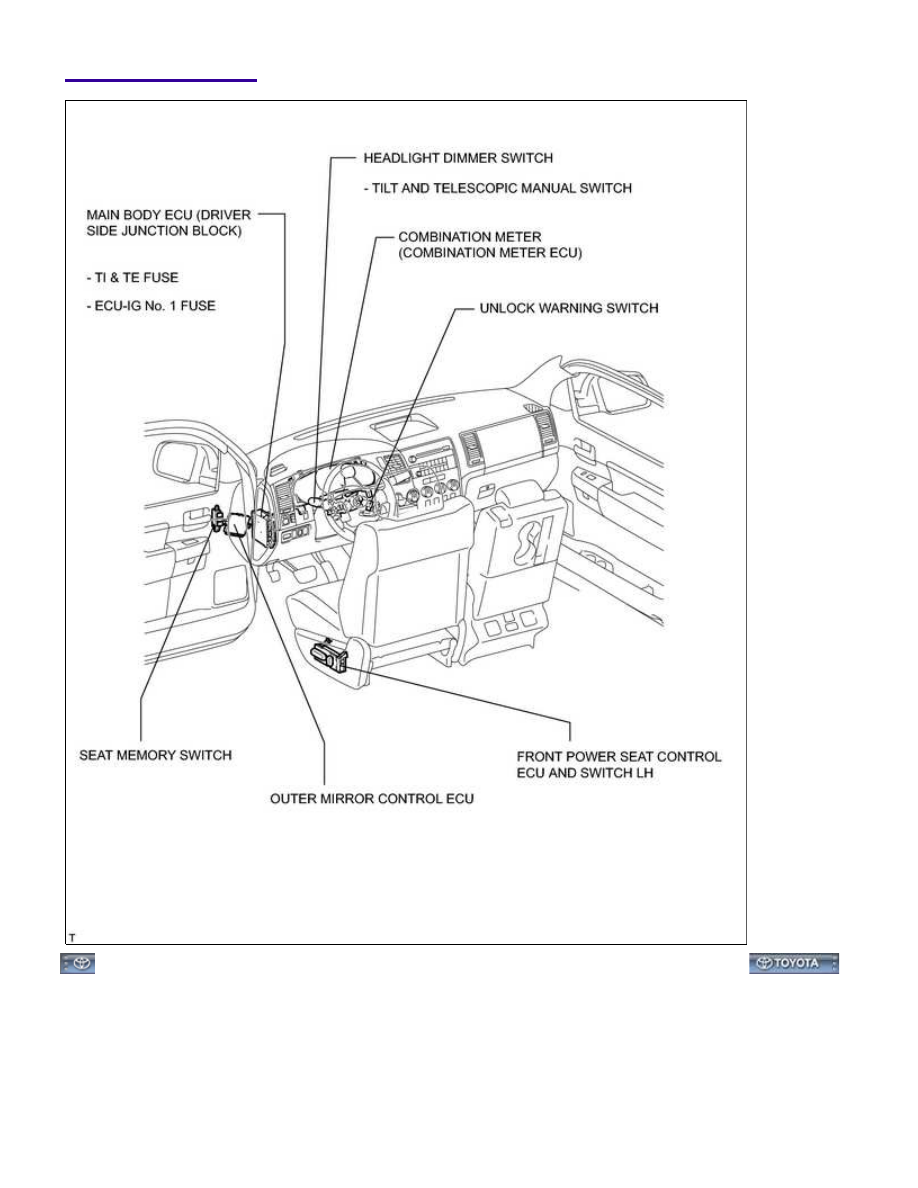

ILLUSTRATION

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...
