Title: POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): PRECAUTION; 2015 MY Tundra [08/2014 -

       ]

PRECAUTION

1. HANDLING PRECAUTIONS FOR STEERING SYSTEM



.

2. HANDLING PRECAUTIONS FOR SRS AIRBAG SYSTEM

(a) The vehicle is equipped with a Supplemental Restraint System (SRS). Failure to carry out service

operations in the correct sequence could cause the SRS to unexpectedly deploy during servicing, possibly

leading to a serious accident. Before servicing (including removal/installation, inspection and replacement

.

POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): ...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000001GM600UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

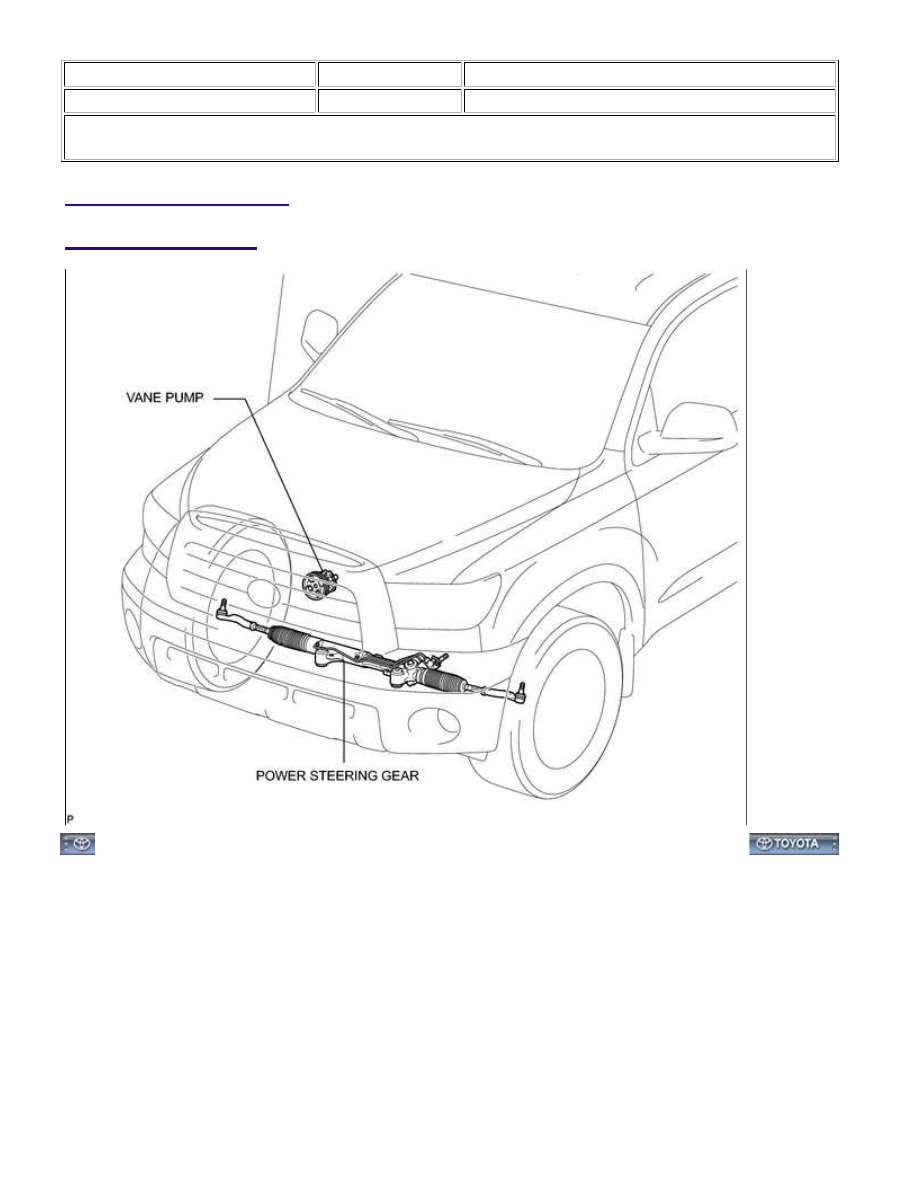

PARTS LOCATION

ILLUSTRATION

POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): P...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM00000203M01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): PROBLEM SYMPTOMS TABLE; 2015 MY

Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Power Steering System

SYMPTOM

SUSPECTED AREA

SEE PAGE

Hard steering

Power steering fluid level (Low)

Drive belt (Loose)

Front wheel alignment (Incorrect)

Steering system joints (Worn)

-

Steering column (Binding)

-

Power steering vane pump

Poor return

Front wheel alignment (Incorrect)

Steering column (Binding)

-

Excessive play

Steering system joints (Worn)

-

Intermediate shaft, Sliding yoke (Worn)

-

Abnormal noise

Power steering fluid level (Low)

Steering system joints (Worn)

-

Power steering vane pump

POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001I4G02DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT DRIVE BELT

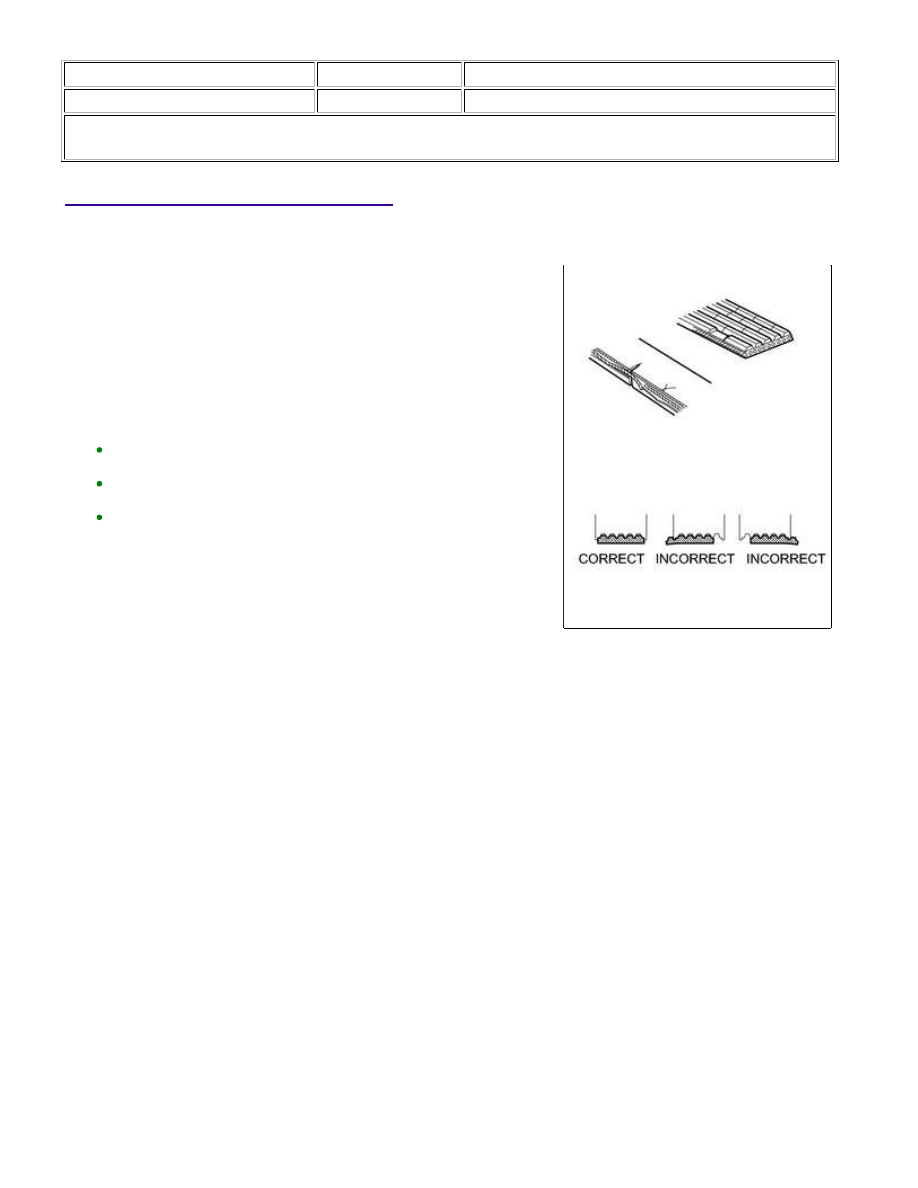

(a) Visually check the belt for excessive wear, frayed cords, etc.

If any defect is found, replace the drive belt.

HINT:

(a) Check the fluid level.

(1) With the engine stopped, turn the wheel slowly from lock to lock several times.

(d) Lower the vehicle.

(e) Start the engine.

(f) Run the engine at idle for a few minutes.

(g) Turn the steering wheel.

(1) With the engine idling, turn the wheel left or right to the full lock position and keep it there for 2 to 3

seconds, and then turn the wheel to the opposite full lock position and keep it there for 2 to 3

seconds.*1

(2) Repeat *1 several times.

(h) Stop the engine.

POWER STEERING: POWER STEERING SYSTEM (for 1UR-FE): ...
