TERMINAL NO.

(SYMBOLS)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

W3-8 (E) - Body ground

W-B - Body

ground

Ground

Always

Below 1 Ω

If the result is not as specified, there may be a malfunction on the wire harness side.

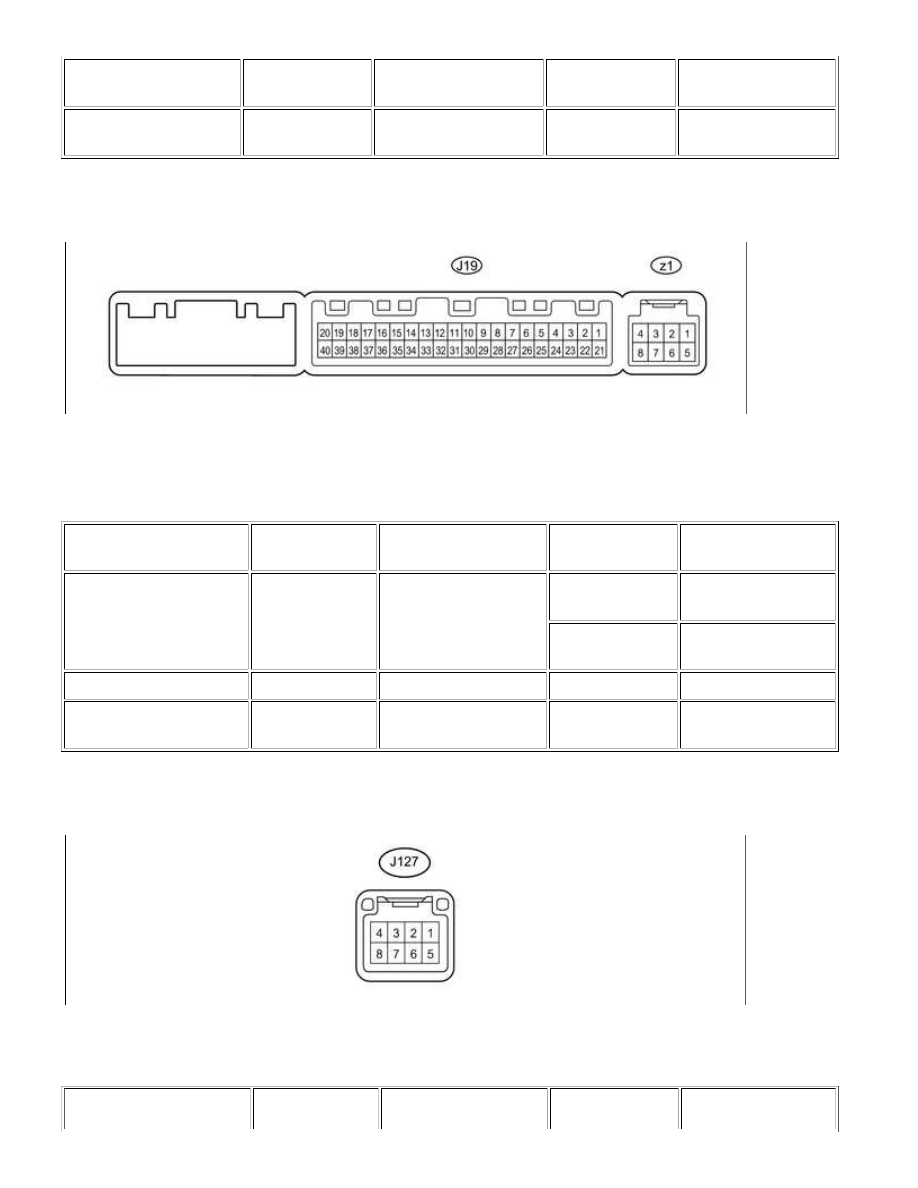

6. CHECK AIR CONDITIONING AMPLIFIER ASSEMBLY

(a) Measure the voltage and resistance according to the value(s) in the table below.

HINT:

(SYMBOLS)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J19-1 (IG+) - J19-14

(GND)

P - W-B

Ignition power supply

Ignition switch

ON

11 to 14 V

Ignition switch

OFF

Below 1 V

J19-21 (B) - J19-14 (GND) BR - W-B

Battery power source

Always

11 to 14 V

J19-14 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 Ω

If the result is not as specified, the ECU may have a malfunction.

7. CHECK AIR CONDITIONING CONTROL ASSEMBLY

(a) Disconnect the J127 air conditioning control assembly connector.

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

WIRING COLOR

TERMINAL

CONDITION

SPECIFIED

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

(SYMBOLS)

DESCRIPTION

CONDITION

J127-4 (IG+) - J127-5

(GND)

SB - W-B

Ignition power supply

Ignition switch

ON

11 to 14 V

Ignition switch

OFF

Below 1 V

J127-5 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 Ω

If the result is not as specified, there may be a malfunction on the wire harness side.

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002S8E03TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra

[08/2014 -        ]

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Data List.

(e) According to the display on the Techstream, read the Data List.

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

Communication

D-Door Motor

Connection status between power window

regulator motor (for driver side) and main body

ECU / OK or STOP

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Communication

P-Door Motor

Connection status between power window

regulator motor (for front passenger side) and

main body ECU / OK or STOP

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Communication

Slide Roof

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Communication

Master SW

Connection status between power window ECU

(master switch) and main body ECU / OK or

STOP

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Number of

DTCs

-

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002S8D03VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra

[08/2014 -        ]

DTC CHECK / CLEAR

HINT:

Refer to the Techstream operator's manual for further details.

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Trouble Codes.

(e) Check for DTCs.

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Trouble Codes.

(e) Clear the DTCs.
