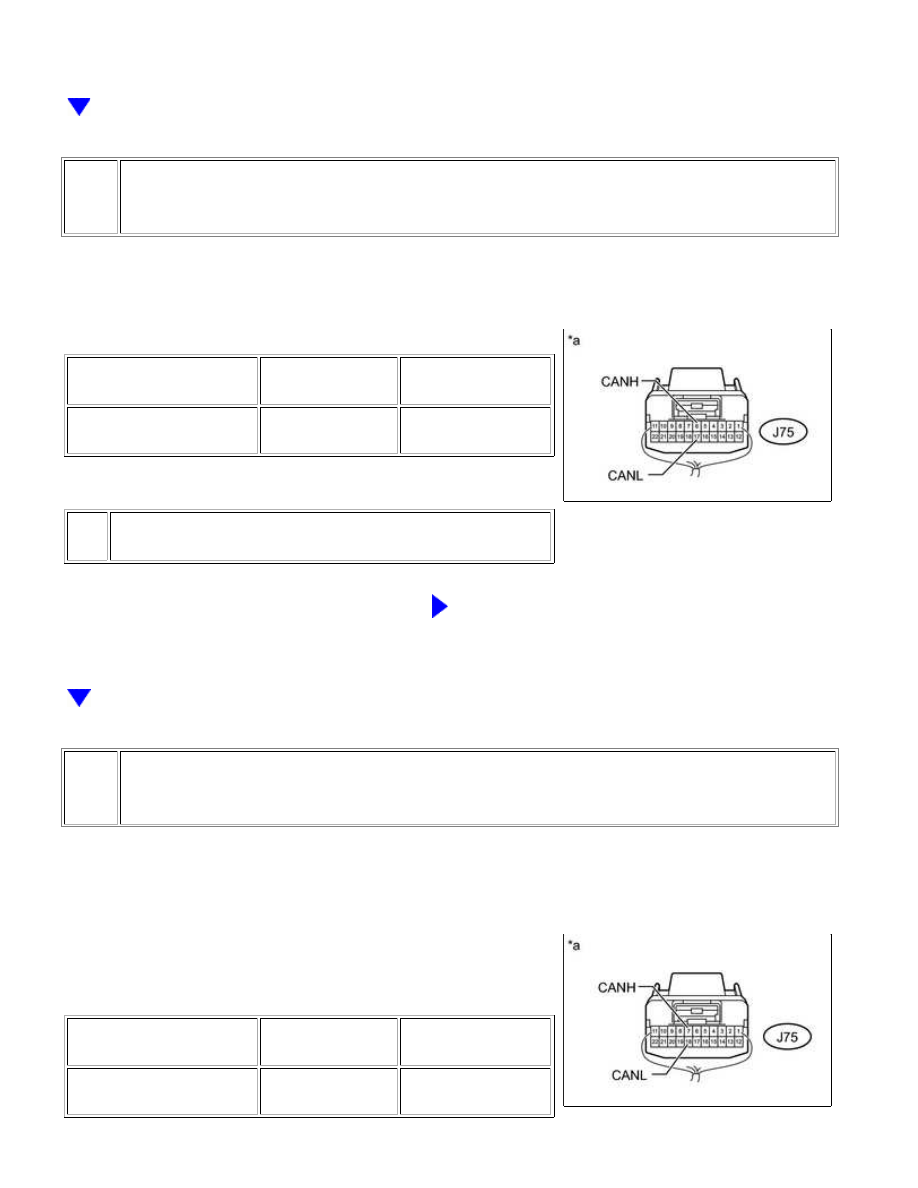

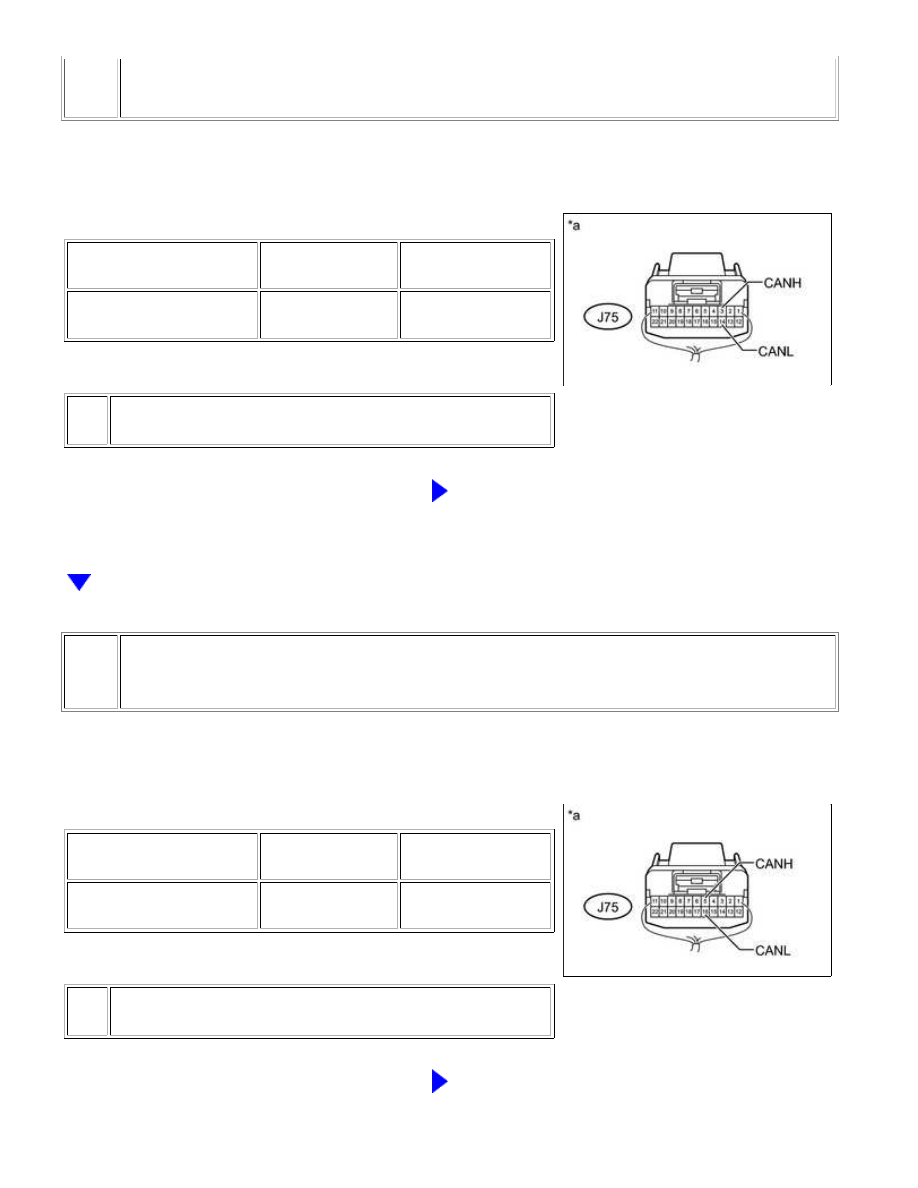

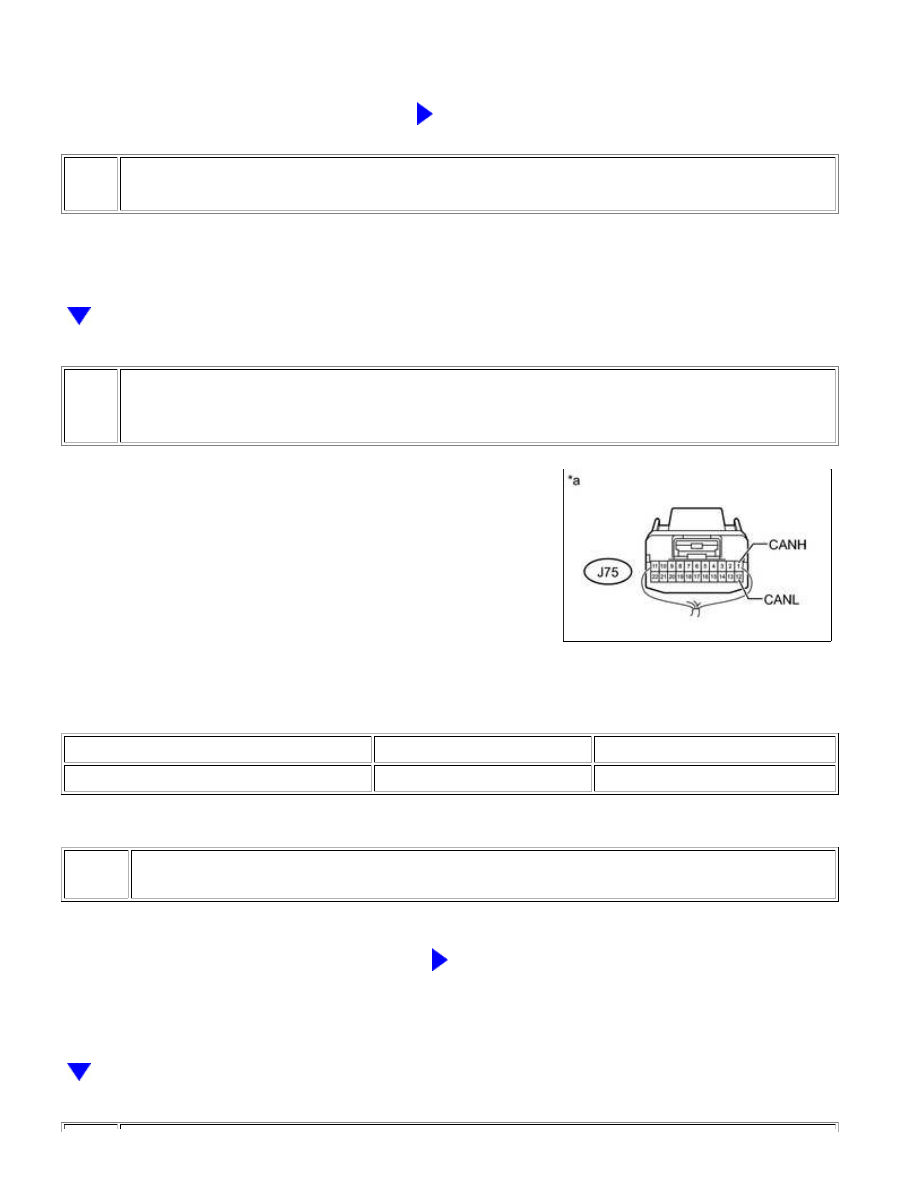

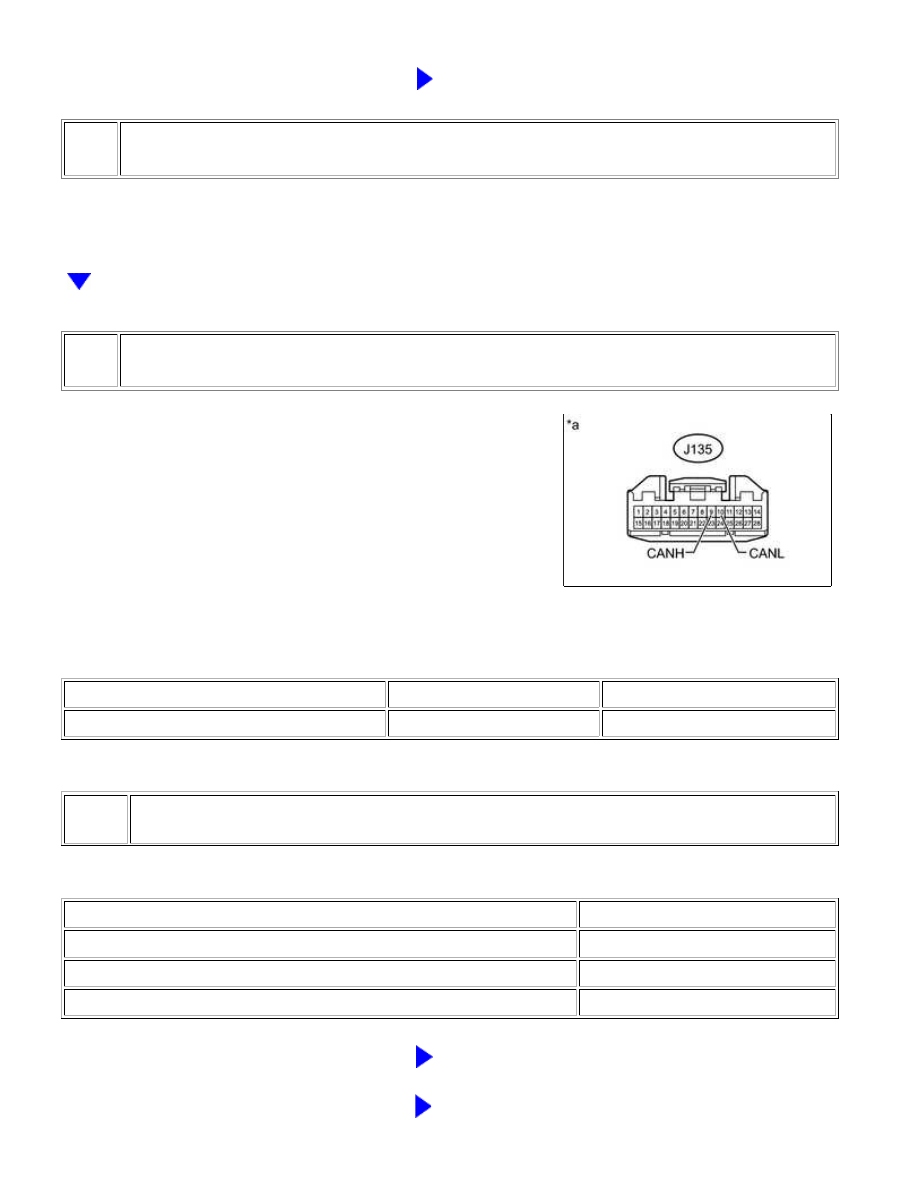

NEXT A REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY 25. CONNECT CONNECTOR (a) Reconnect the J74 No. 2 junction connector. 26. CHECK FOR SHORT IN CAN BUS WIRES (NAVIGATION RECEIVER ASSEMBLY) (a) Disconnect the J135 navigation receiver assembly connector. (b) Measure the resistance according to the value(s) in the table below. Standard Resistance: TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION J135-9 (CANH) - J135-10 (CANL) Ignition switch off 54 to 69 Ω Text in Illustration *a Result RESULT PROCEED TO OK (for Column Shift Type) A OK (for Floor Shift Type) B NG C B REPLACE NAVIGATION RECEIVER ASSEMBLY C REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i... |
