*a

NG

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO COMBINATION METER ASSEMBLY

(COMBINATION METER ASSEMBLY - NO. 1

JUNCTION CONNECTOR)

OK

REPLACE COMBINATION METER ASSEMBLY

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VT700ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short in CAN Bus Lines; 2015 MY Tundra

[08/2014 -        ]

Short in CAN Bus Lines

DESCRIPTION

There may be a short circuit between the CAN bus lines when the resistance between terminals 6 (CANH) and 14

TROUBLE AREA

The resistance between terminals 6 (CANH) and 14 (CANL) of

the DLC3 is below 53 Ω.

Short between CAN bus lines

Combination meter assembly

Center airbag sensor assembly

Main body ECU (driver side junction

block assembly)

Steering angle sensor

Brake actuator assembly (skid control

ECU)

Air conditioning amplifier assembly

4WD control ECU*1

Bus buffer ECU*2

Network gateway ECU*3

Radio and display receiver assembly*4

Navigation receiver assembly*5

Brake control with bracket relay*6

ECM

No. 1 junction connector

No. 2 junction connector

DLC3 CAN branch wire or connector

*1: for 4WD

*2: w/ Bus Buffer ECU

*3: w/ Blind Spot Monitor System

*4: w/ Audio and Visual System

*5: w/ Navigation System

*6: w/ Trailer Brake Control System

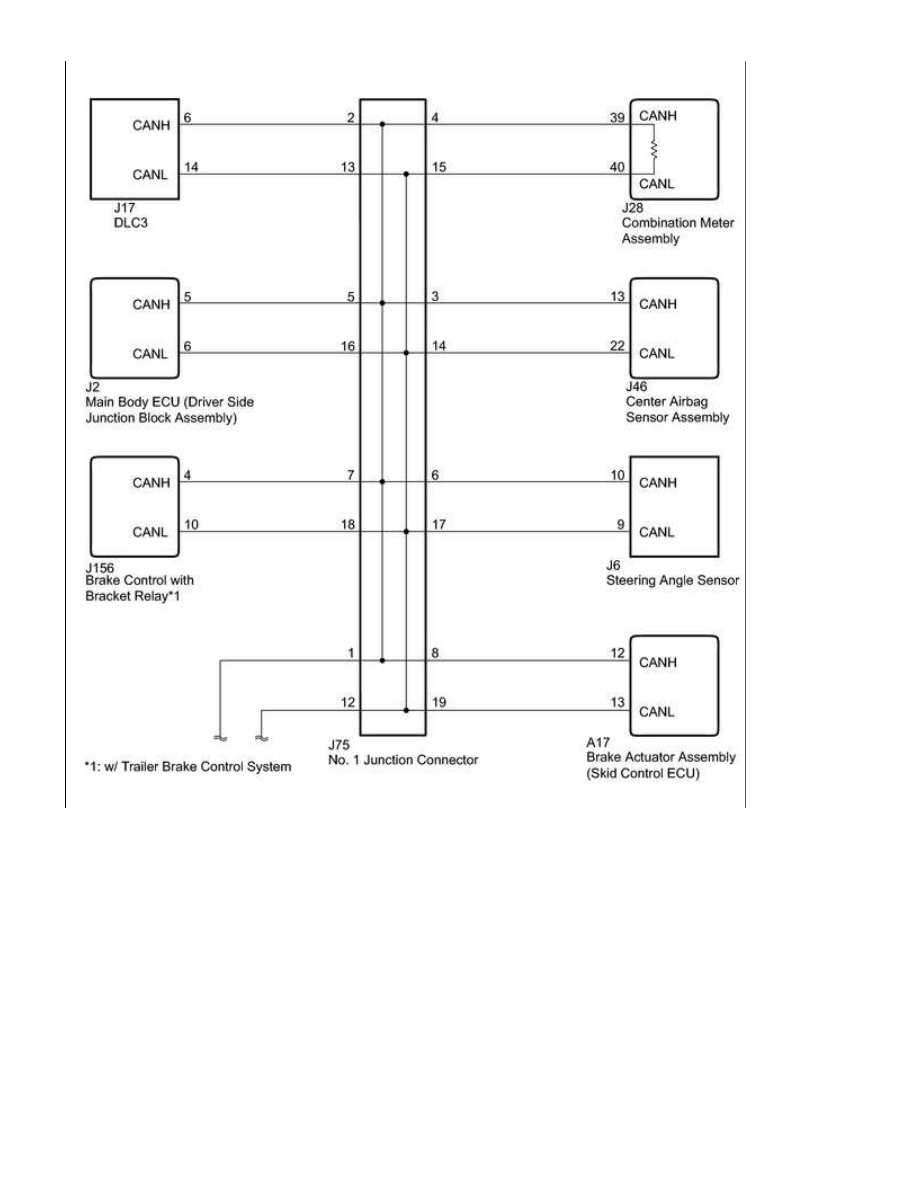

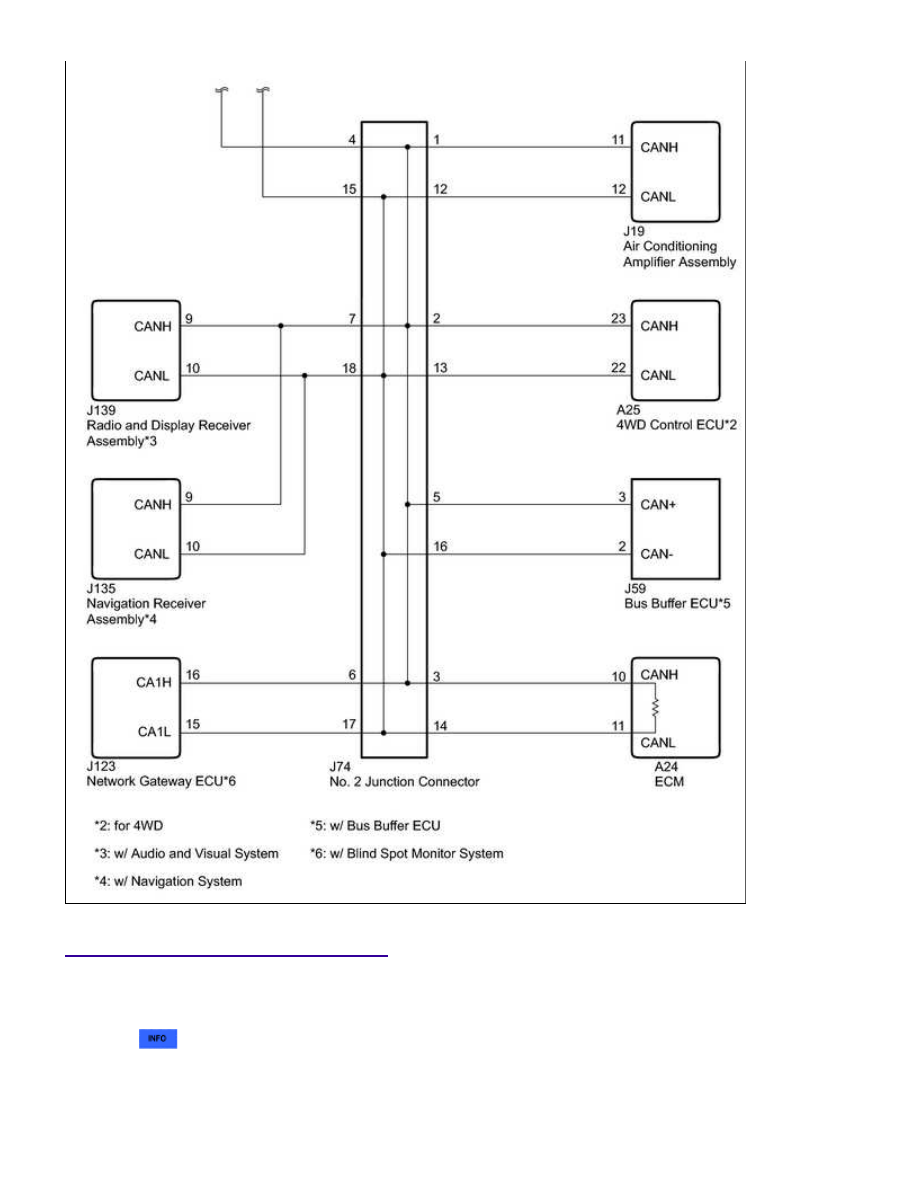

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

INSPECTION PROCEDURE

NOTICE:

The vehicle is equipped with an SRS (Supplemental Restraint System) which includes components such as



.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...
