RESULT

PROCEED TO

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPAIR OR REPLACE HARNESS OR CONNECTOR

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Audio ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000004Q5I00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Navigation ECU Communication Stop Mode; 2015

MY Tundra [08/2014 -        ]

Navigation ECU Communication Stop Mode

DESCRIPTION

DETECTION

CONDITION

SYMPTOMS

TROUBLE AREA

Navigation ECU

Communication Stop

Mode

Either condition is met:

"Display and Navigation (AVN1)" is not

displayed on the "Bus Check" screen.

"Audio Receiver Assembly

Communication Stop Mode" in "DTC

Combination Table" applies.

Power source or inside of

navigation receiver

assembly

Navigation receiver

assembly CAN branch

wire or connector

Navigation receiver

assembly

For vehicles a navigation system.

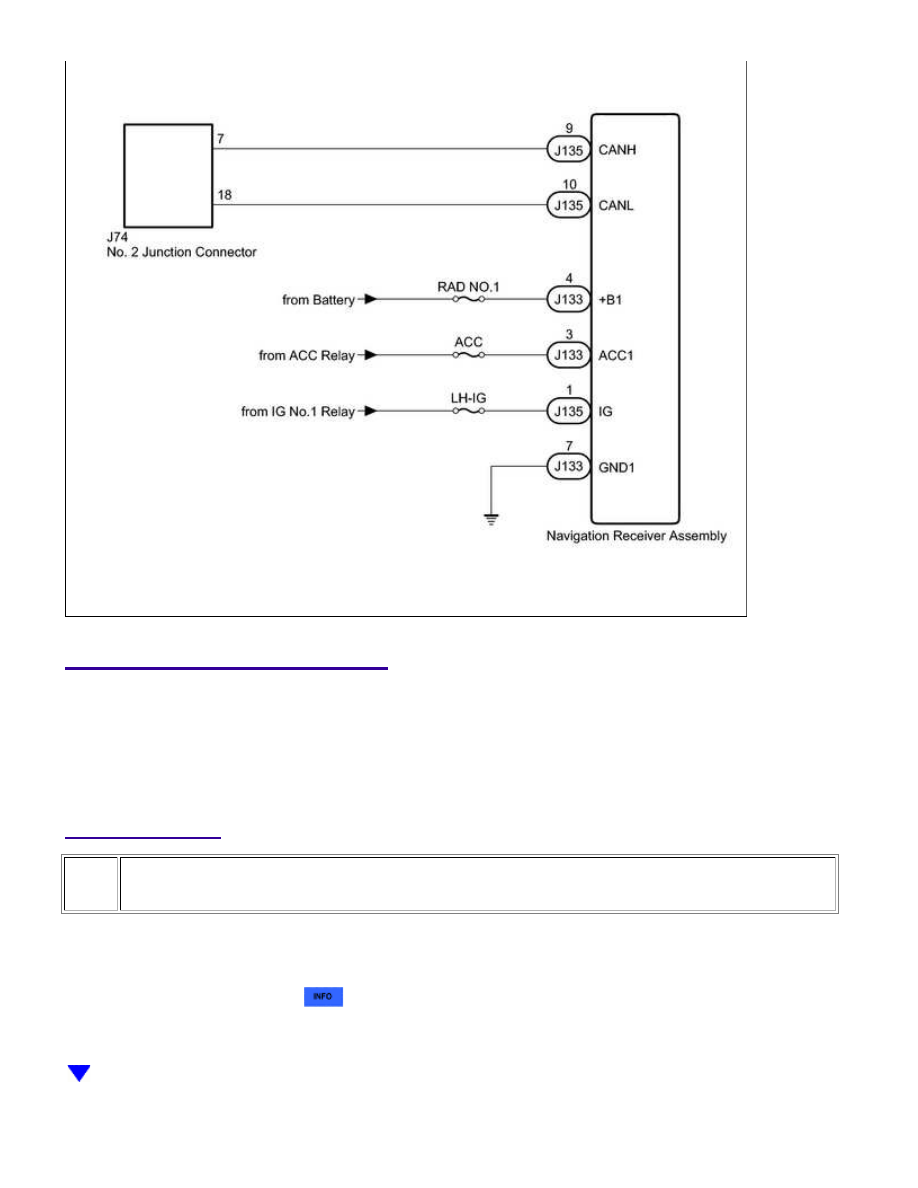

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Naviga...

NEXT

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Naviga...

NEXT

OK

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

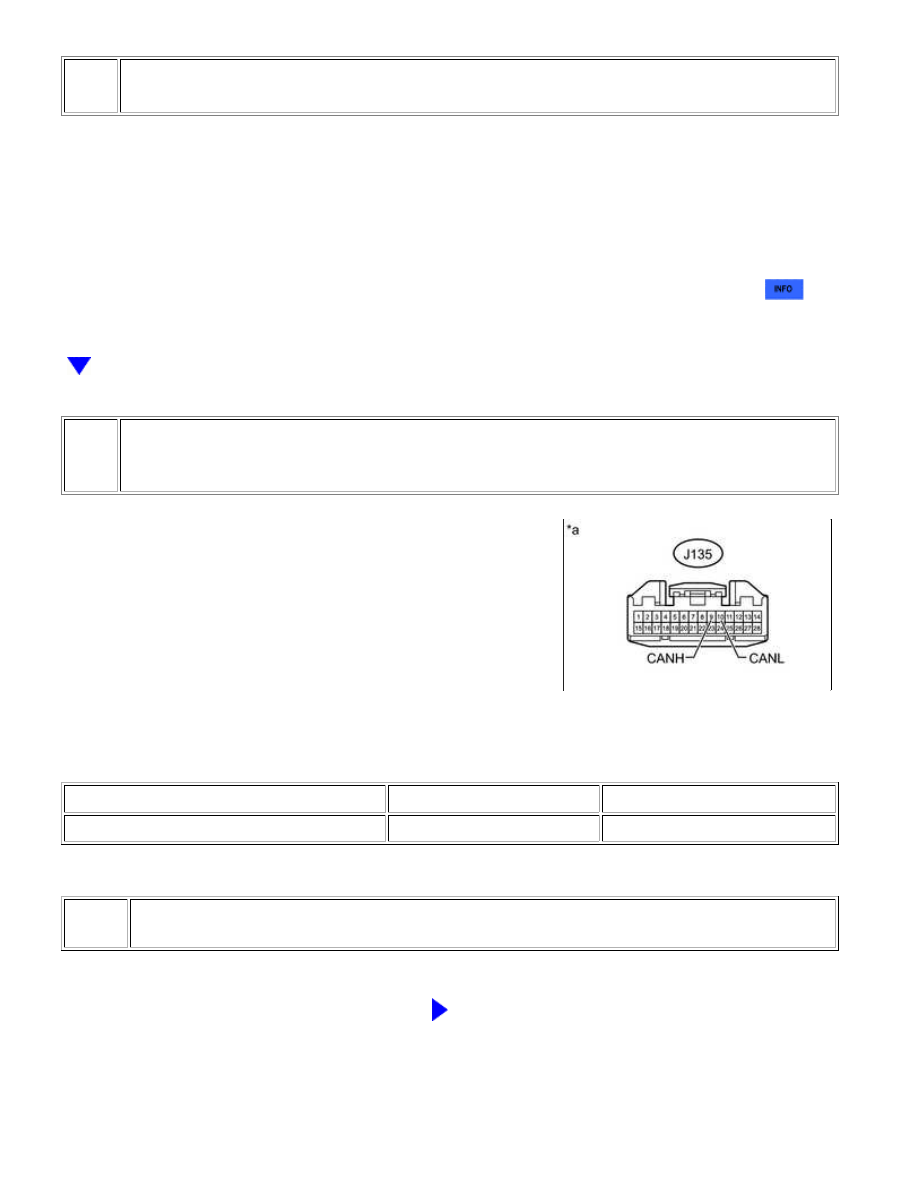

CHECK FOR OPEN IN CAN BUS WIRE (NAVIGATION RECEIVER ASSEMBLY CAN
BRANCH WIRE)

(a) Disconnect the J135 navigation receiver assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J135-9 (CANH) - J135-10 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE NAVIGATION RECEIVER

ASSEMBLY CAN BRANCH WIRE OR CONNECTOR

(CANH, CANL)
