Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any other switches or any doors triggers related ECU and sensor

communication with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

CHECK FOR OPEN IN CAN BUS WIRE (OUTER MIRROR CONTROL ECU ASSEMBLY
CAN BRANCH WIRE)

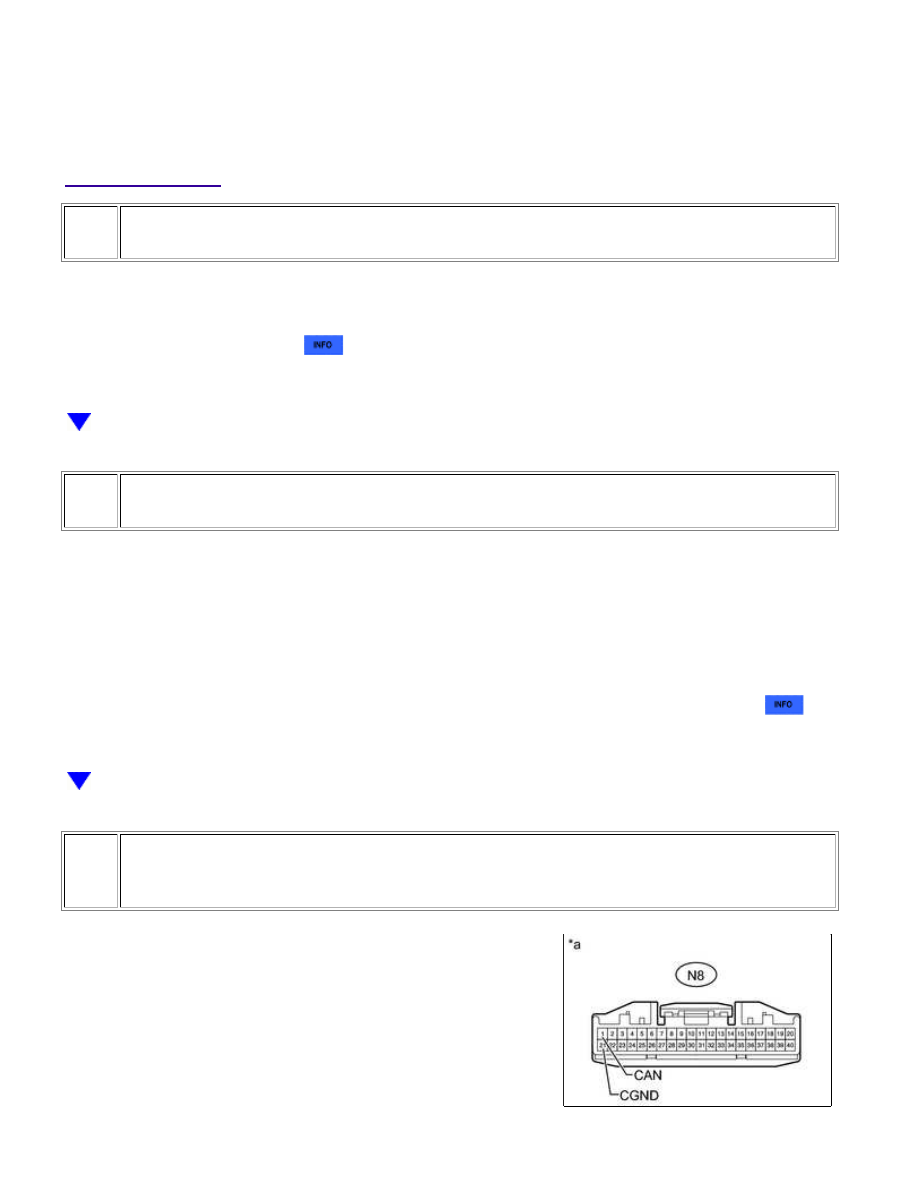

(a) Disconnect the N8 outer mirror control ECU assembly

connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0199;...

OK

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N8-1 (CAN) - N8-21 (CGND)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE OUTER MIRROR CONTROL

ECU ASSEMBLY CAN BRANCH WIRE OR

CONNECTOR (CAN, CGND)

4.

CHECK HARNESS AND CONNECTOR (OUTER MIRROR CONTROL ECU ASSEMBLY -
BATTERY AND BODY GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

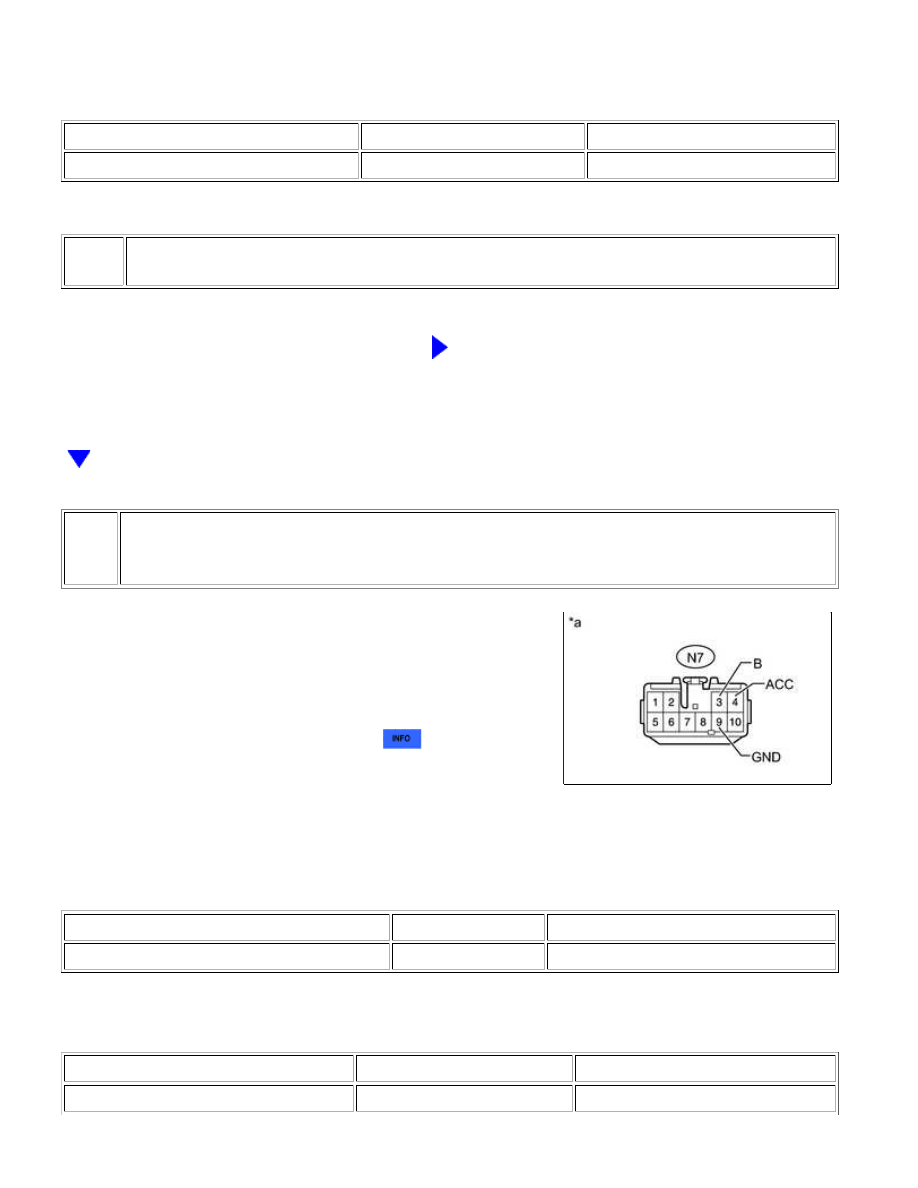

(b) Disconnect the N7 outer mirror control ECU assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N7-9 (GND) - Body ground

Always

Below 1 Ω

(d) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N7-3 (B) - Body ground

Always

11 to 14 V

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0199;...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N7-4 (ACC) - Body ground

Ignition switch ACC

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE OUTER MIRROR CONTROL ECU ASSEMBLY

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0199;...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000004U3500QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0233; Lost Communication with Blind Spot

Monitor Master Module; 2015 MY Tundra [08/2014 -        ]

DTC

U0233

Lost Communication with Blind Spot Monitor Master Module

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U0233

There is no communication from the blind spot

monitor sensor RH.

Blind spot monitor sensor RH CAN branch

wire or connector

Blind spot monitor sensor RH

For vehicles with a blind spot monitor sensor.

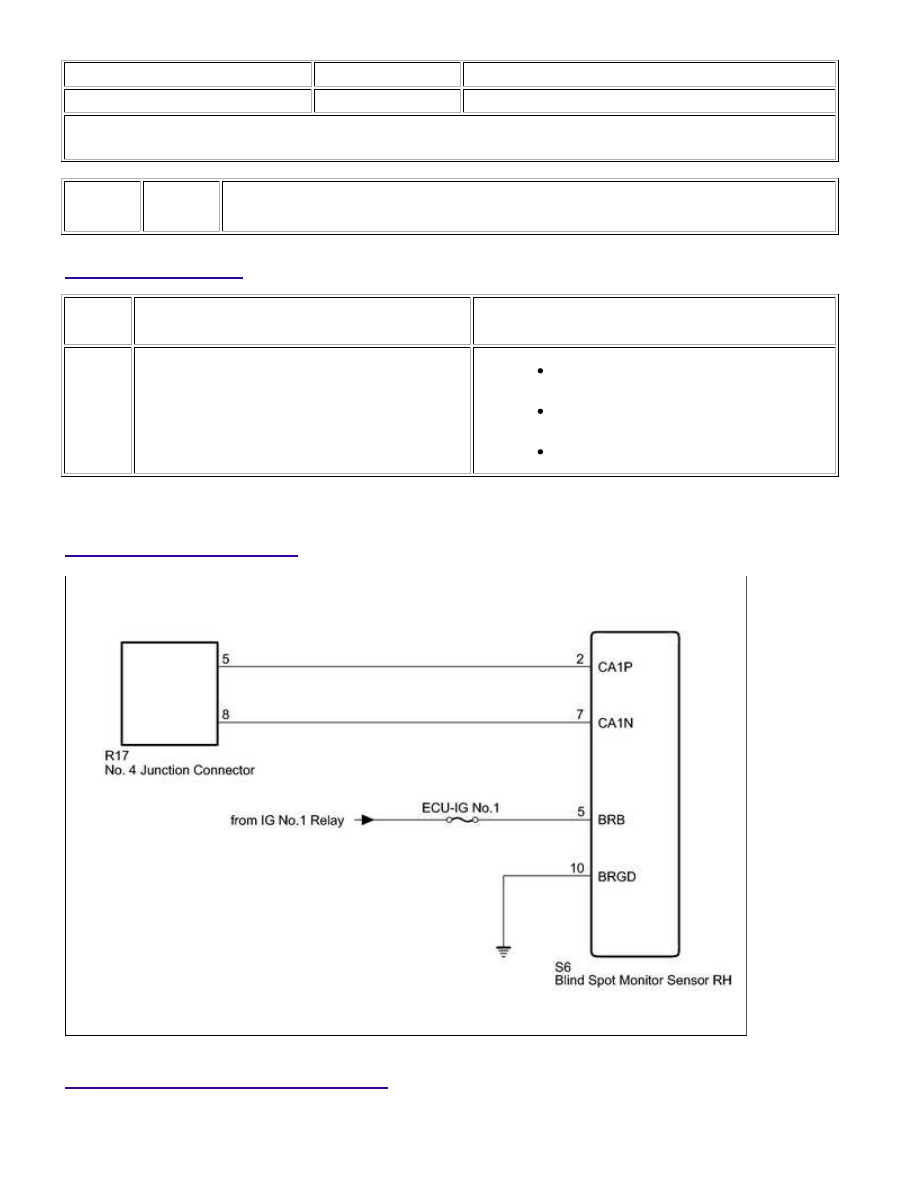

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0233;...
