USE SIMULATION METHOD TO CHECK

CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0575; Cruise Co...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000PLU0EUX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Control Switch Circuit; 2015 MY Tundra

[08/2014 -        ]

Cruise Control Switch Circuit

DESCRIPTION

The cruise control main switch operates 7 functions: SET, COAST, TAP-DOWN, RESUME, ACCEL, TAP-UP, and

CANCEL. The SET, TAP-DOWN and COAST functions, and the RESUME, TAP-UP and ACCEL functions are

operated with the same switch. The cruise control main switch is an automatic return type switch which turns

on only while operating it in each arrow direction and turns off after releasing it. The internal contact point of

the cruise control main switch is turned on with the switch operation. Then the ECM reads the resistance value

that has been changed by the switch operation to control SET, COAST, RESUME, ACCEL and CANCEL.

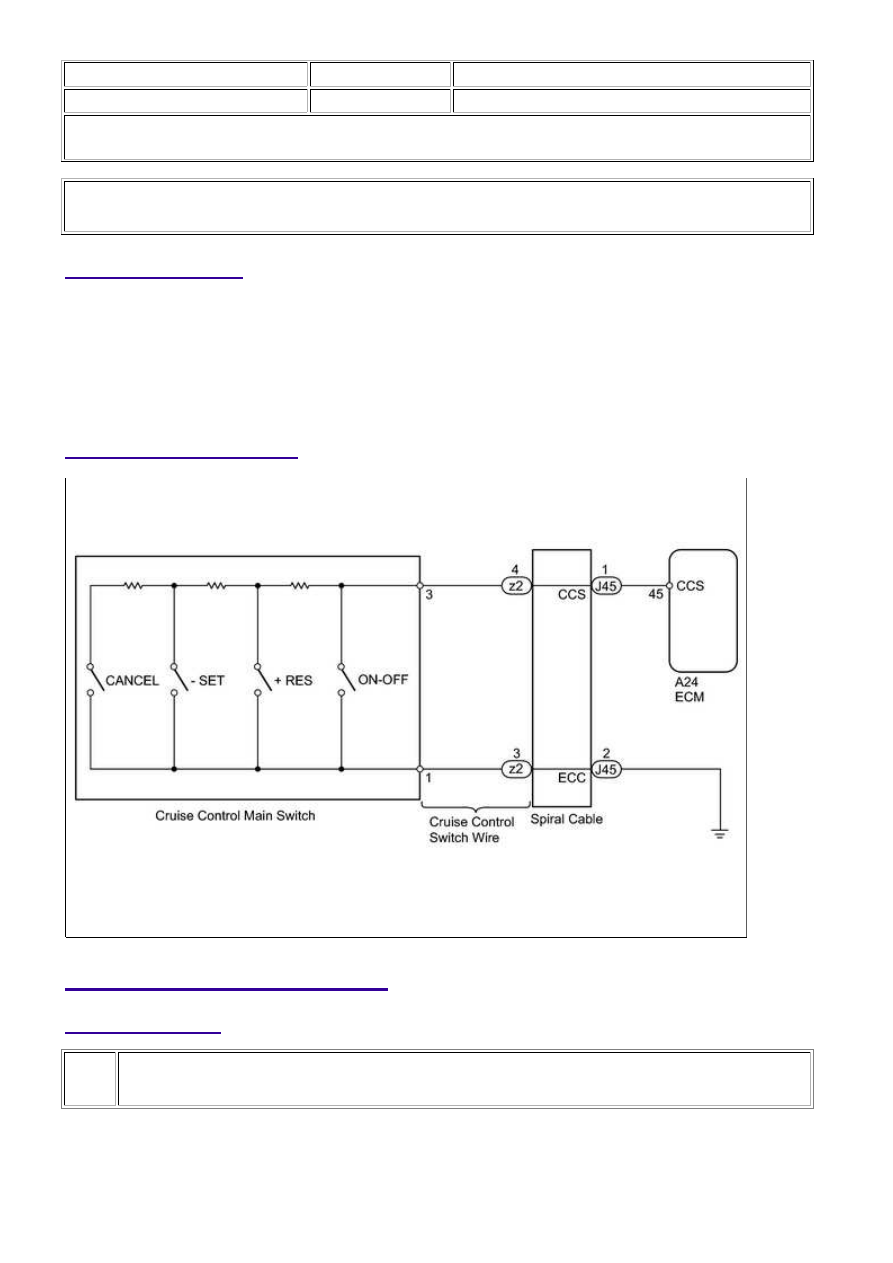

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

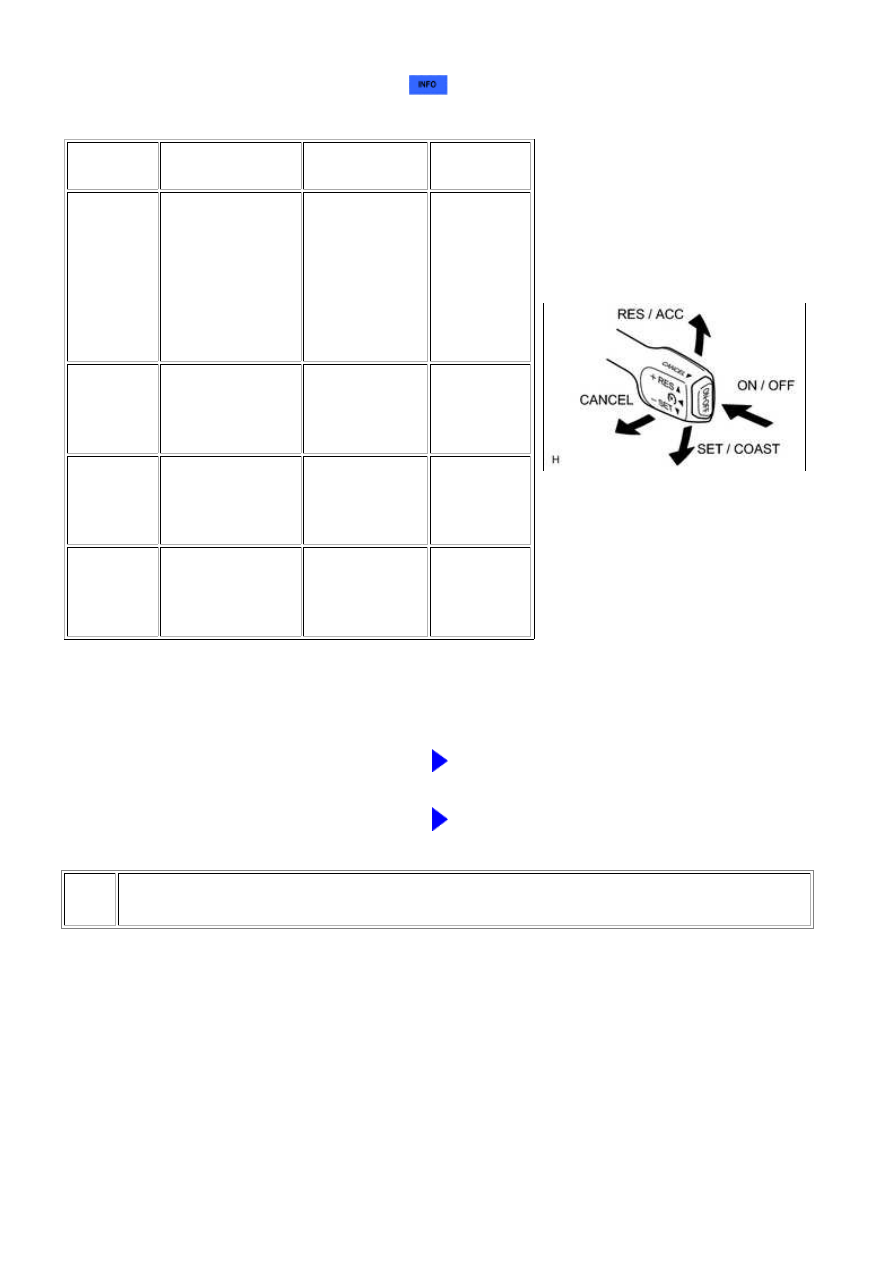

READ VALUE USING TECHSTREAM (CRUISE CONTROL MAIN SWITCH)

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Control S...

(a) Using the Techstream, read the Data List



.

Cruise Control

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC

NOTE

Main SW

M-CPU

Cruise control main

switch (Main CPU) /

ON or OFF

ON: Cruise

control main

switch (Main

CPU) is SET

OFF: Cruise

control main

switch (Main

CPU) is UNSET

-

Cancel

Switch

CANCEL switch /

ON or OFF

ON: CANCEL

switch is SET

OFF: CANCEL

switch is UNSET

-

SET/COAST

Switch

-/SET switch / ON

or OFF

ON: -/SET switch

is SET

OFF: -/SET

switch is UNSET

-

RES/ACC

Switch

+/RES switch / ON

or OFF

ON: +/RES

switch is SET

OFF: +/RES

switch is UNSET

-

OK:

When cruise control main switch operation is performed, the

results are the same as above.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION

SHOWN IN PROBLEM SYMPTOMS TABLE

2.

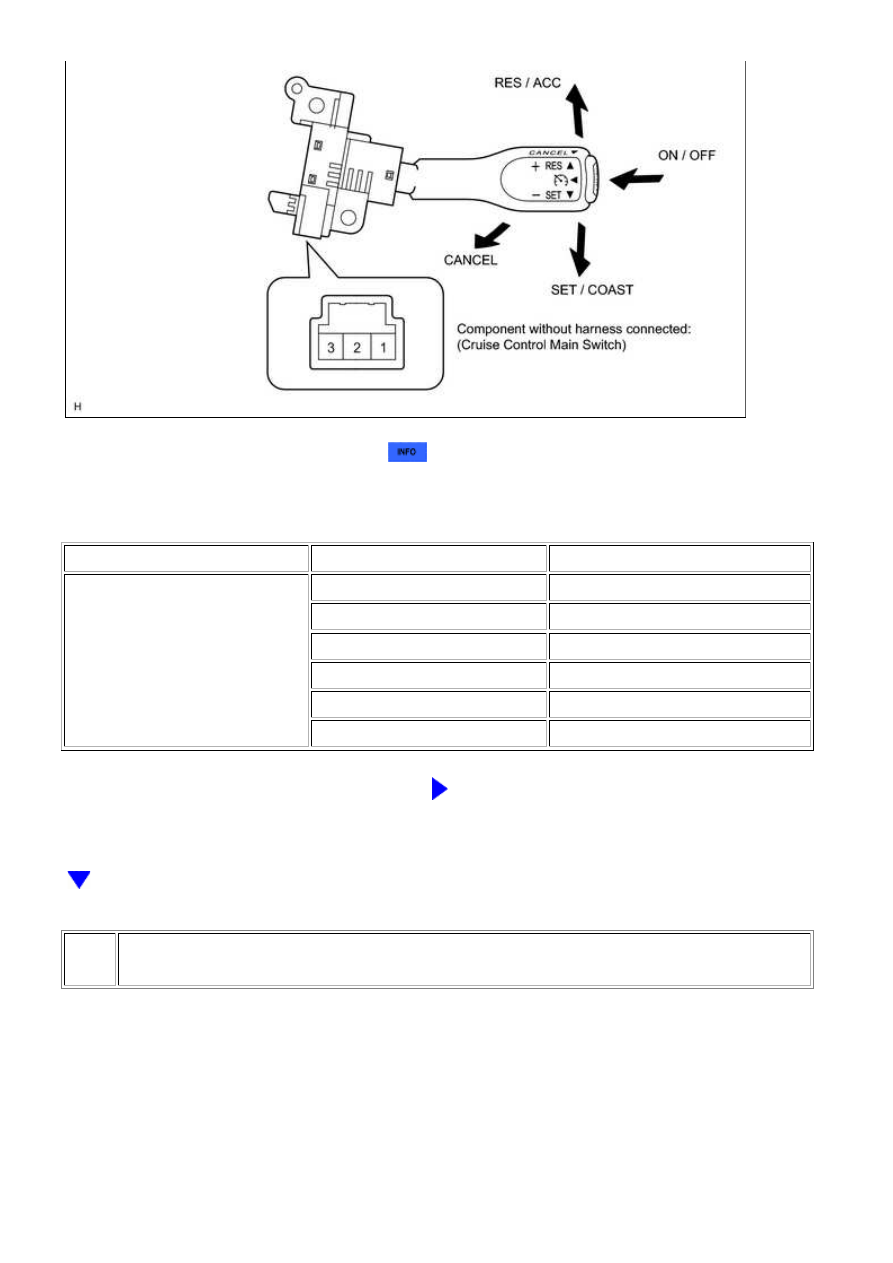

INSPECT CRUISE CONTROL MAIN SWITCH

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Control S...

OK

(a) Remove the cruise control main switch



.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

1 - 3

Neutral

10 kΩ or higher

RES / ACC

235 to 245 Ω

SET / COAST

620 to 640 Ω

CANCEL

1510 to 1570 Ω

Main Switch OFF

10 kΩ or higher

Main Switch ON

Below 1.5 Ω

NG

REPLACE CRUISE CONTROL MAIN SWITCH

3.

INSPECT SPIRAL CABLE

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Control S...
