GO TO CAN COMMUNICATION SYSTEM

2.

CHECK DTC (FOR SFI SYSTEM)

(a) for 1UR-FE:

Clear the DTC (SFI system)



.

for 3UR-FE:

Clear the DTC (SFI system)



.

for 3UR-FBE:

Clear the DTC (SFI system)



.

(b) for 1UR-FE:

Check the DTC (SFI system)



.

for 3UR-FE:

Check the DTC (SFI system)



.

for 3UR-FBE:

Check the DTC (SFI system)



.

Result

RESULT

PROCEED TO

DTC (SFI system) is not output

A

DTC (SFI system) is output (for 1UR-FE)

B

DTC (SFI system) is output (for 3UR-FE)

C

DTC (SFI system) is output (for 3UR-FBE)

D

B

GO TO SFI SYSTEM

C

GO TO SFI SYSTEM

D

GO TO SFI SYSTEM

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

OK

3.

PERFORM ACTIVE TEST USING TECHSTREAM (TRC(TRAC) OFF INDICATOR LIGHT)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Select the Active Test mode and operate the TRAC OFF indicator light using the Techstream.

ABS/VSC/TRAC

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

TRC(TRAC) OFF Indicator Light

TRAC OFF indicator light*1

TRAC OFF indicator*2

ON / OFF

Observe combination meter

(e) Check that the TRAC OFF indicator light*1 or TRAC OFF display*2 on the combination meter

assembly turn on or off in accordance with the Techstream operation.

OK:

The TRAC OFF indicator light*1 or TRAC OFF display*2 on the combination meter assembly turns on or off

in accordance with the Techstream operation.

HINT:

When the TRAC OFF indicator light remains illuminated*1 or TRAC OFF displayed*2, there may be an open

*2: w/ Multi-information Display

NG

GO TO METER / GAUGE SYSTEM

4.

INSPECT VSC OFF SWITCH

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

OK

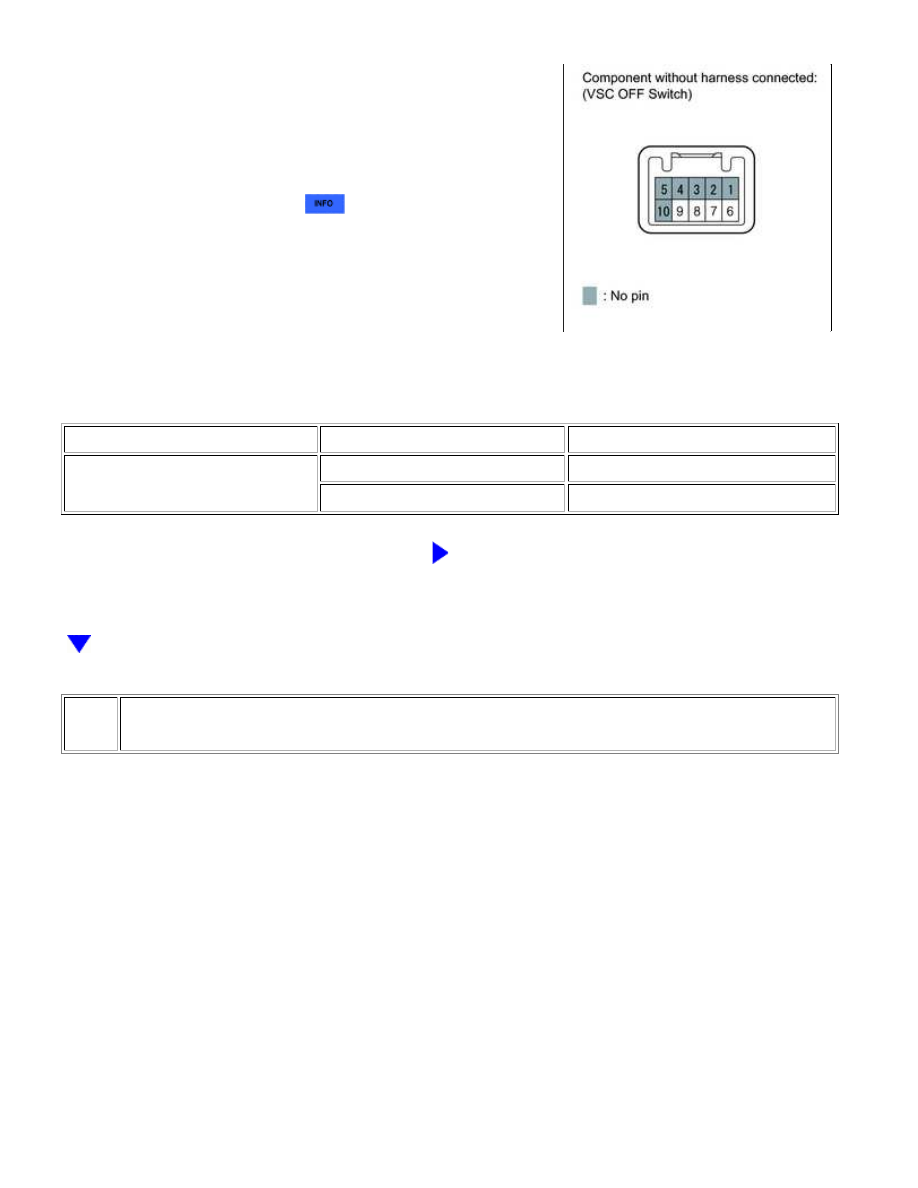

(a) Remove the VSC OFF switch



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 - 9

Switch is pressed

Below 1 Ω

Switch is not pressed

10 kΩ or higher

NG

REPLACE VSC OFF SWITCH

5.

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - VSC OFF SWITCH)

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

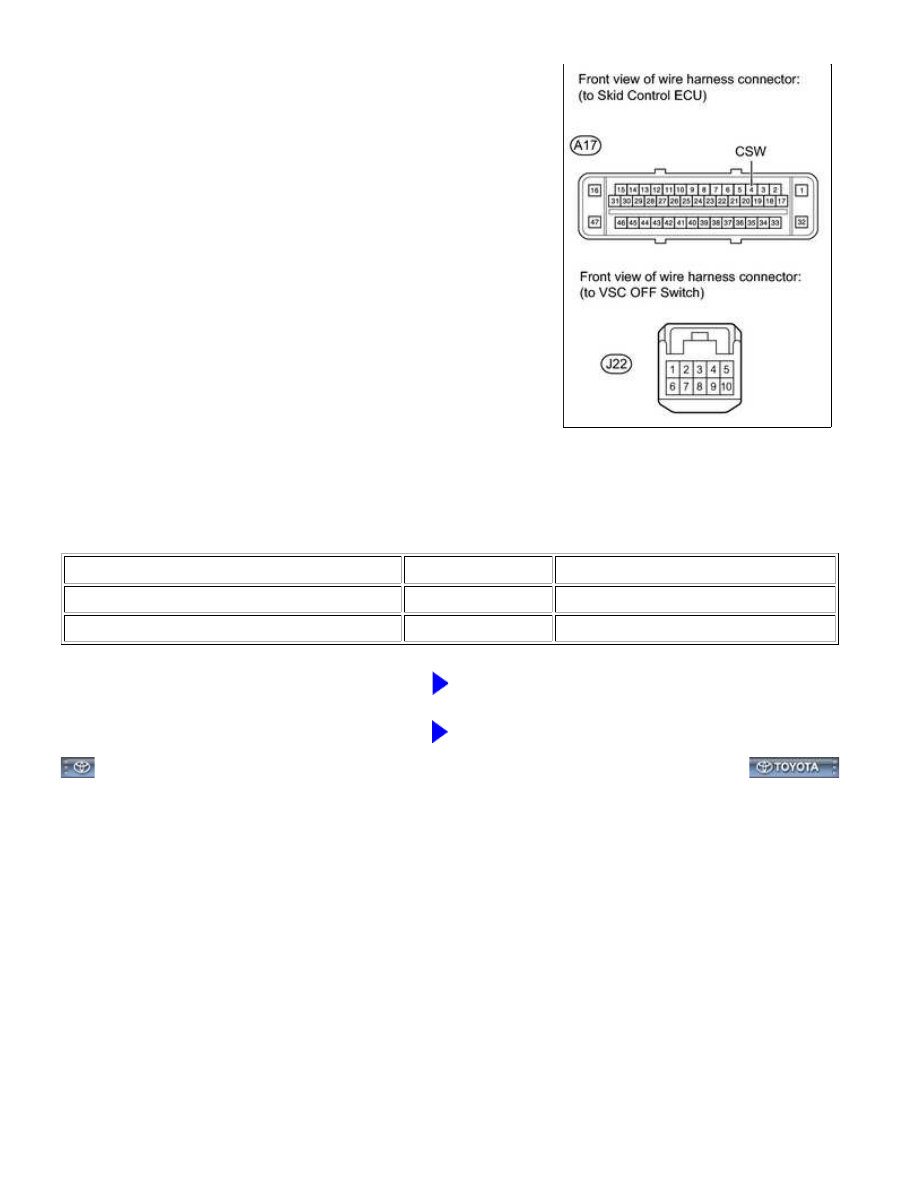

(a) Disconnect the A17 ECU connector.

(b) Disconnect the J22 switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-4 (CSW) - J22-9

Always

Below 1 Ω

A17-4 (CSW) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE VSC ACTUATOR ASSEMBLY
