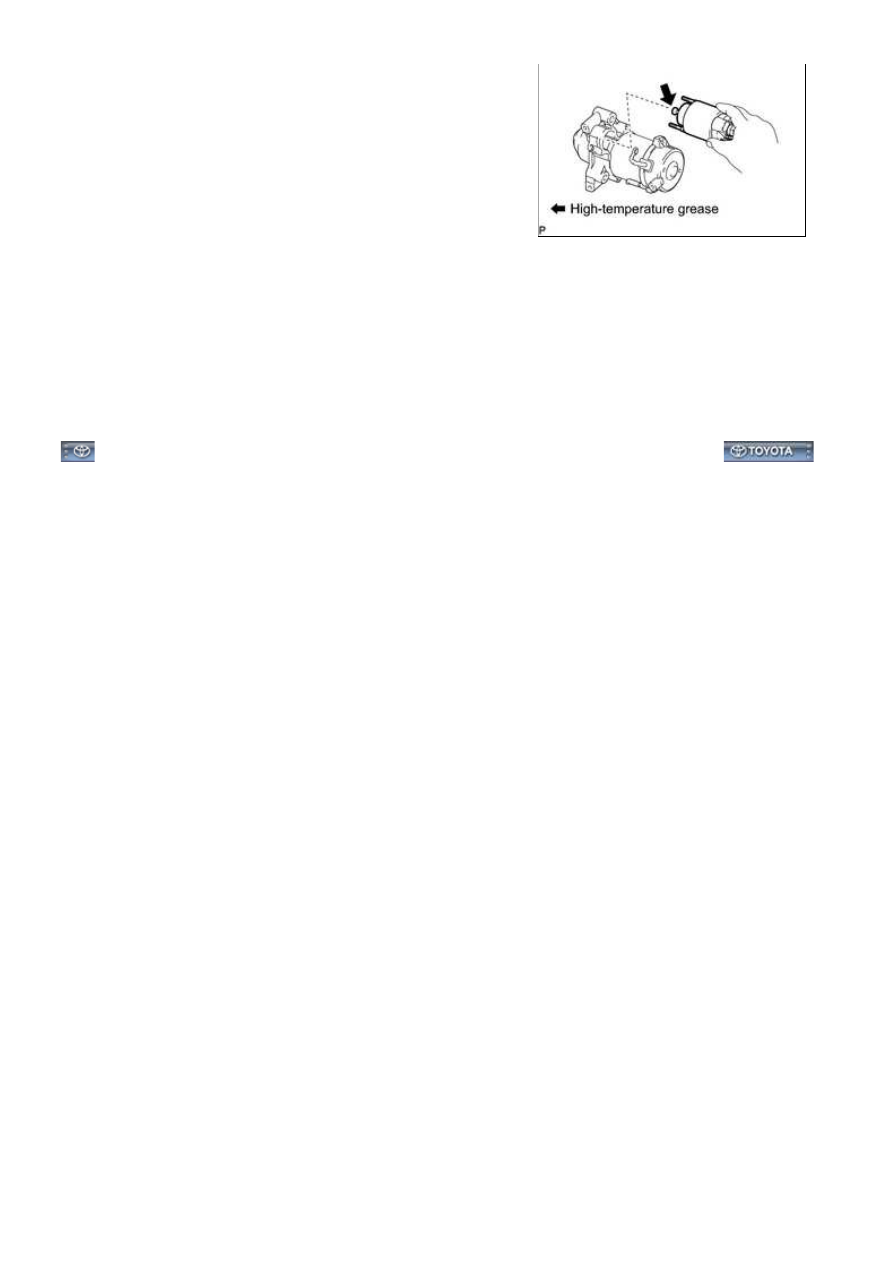

(a) Apply high-temperature grease to the plunger hook.

Torque:

7.5 N·m {76 kgf·cm, 66in·lbf}

(d) Connect the lead wire to the magnet starter switch with the nut.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

3UR-FE STARTING: STARTER: REASSEMBLY; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002MDK041X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE STARTING: STARTER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

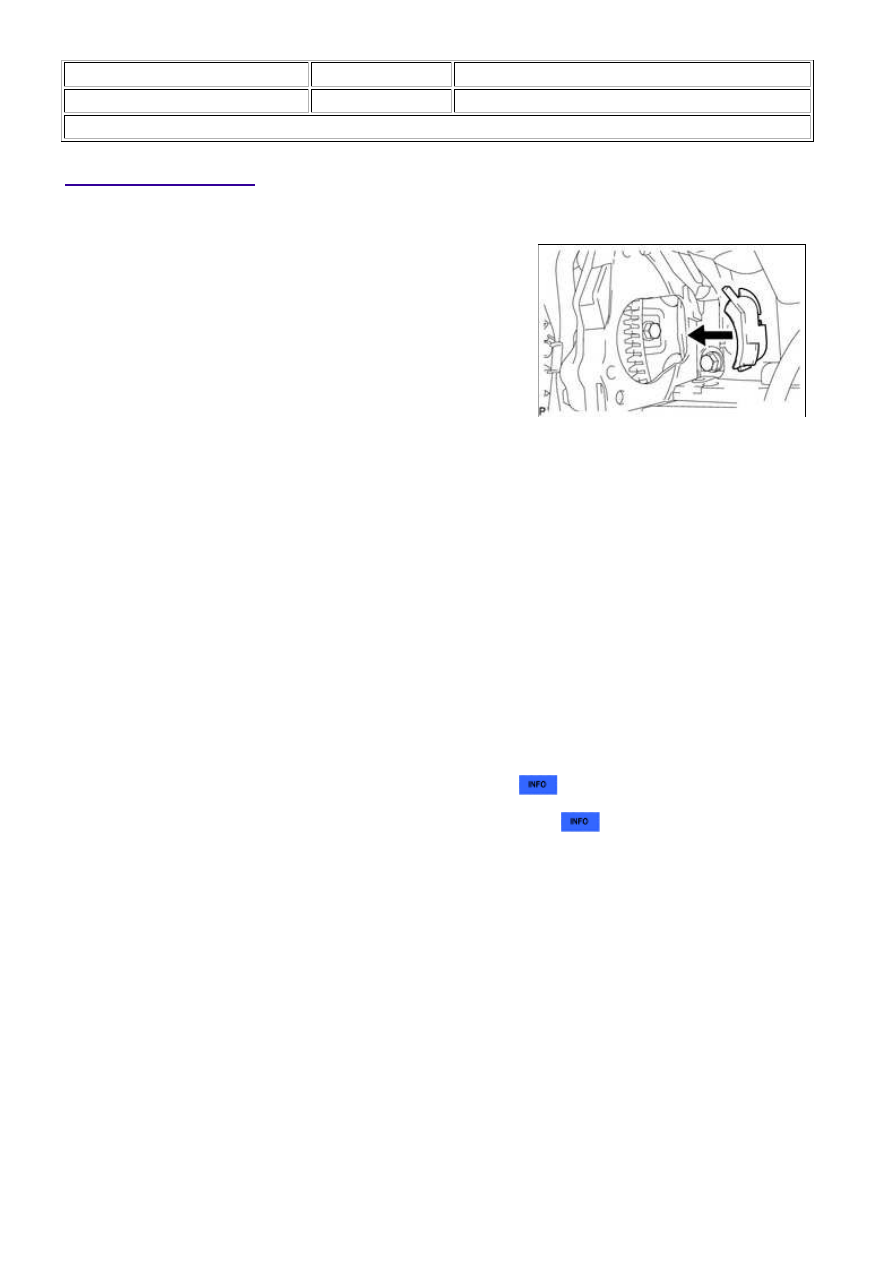

1. INSTALL STARTER ASSEMBLY

(a) Install the flywheel housing side cover.

(b) Install the starter with the 2 bolts.

Torque:

37 N·m {377 kgf·cm, 27ft·lbf}

(c) Install the starter wire with the nut.

Torque:

9.8 N·m {100 kgf·cm, 87in·lbf}

(d) Connect the starter connector.

(e) Attach the 2 wire harness clamps.

2. INSTALL STARTER COVER

(a) Install the starter cover with the 3 bolts.

Torque:

12 N·m {117 kgf·cm, 8ft·lbf}

3. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH

4. INSTALL NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

5. INSTALL FRONT EXHAUST PIPE ASSEMBLY

(a) Install a new gasket and the exhaust pipe to the exhaust manifold RH with 3 new nuts.

Torque:

54 N·m {554 kgf·cm, 40ft·lbf}

(b) Install a new gasket and the exhaust pipe to the center exhaust pipe with the 2 bolts.

Torque:

48 N·m {489 kgf·cm, 35ft·lbf}

(c) Connect the air fuel ratio sensor connector.

(d) Connect the heated oxygen sensor connector and attach the 2 clamps.

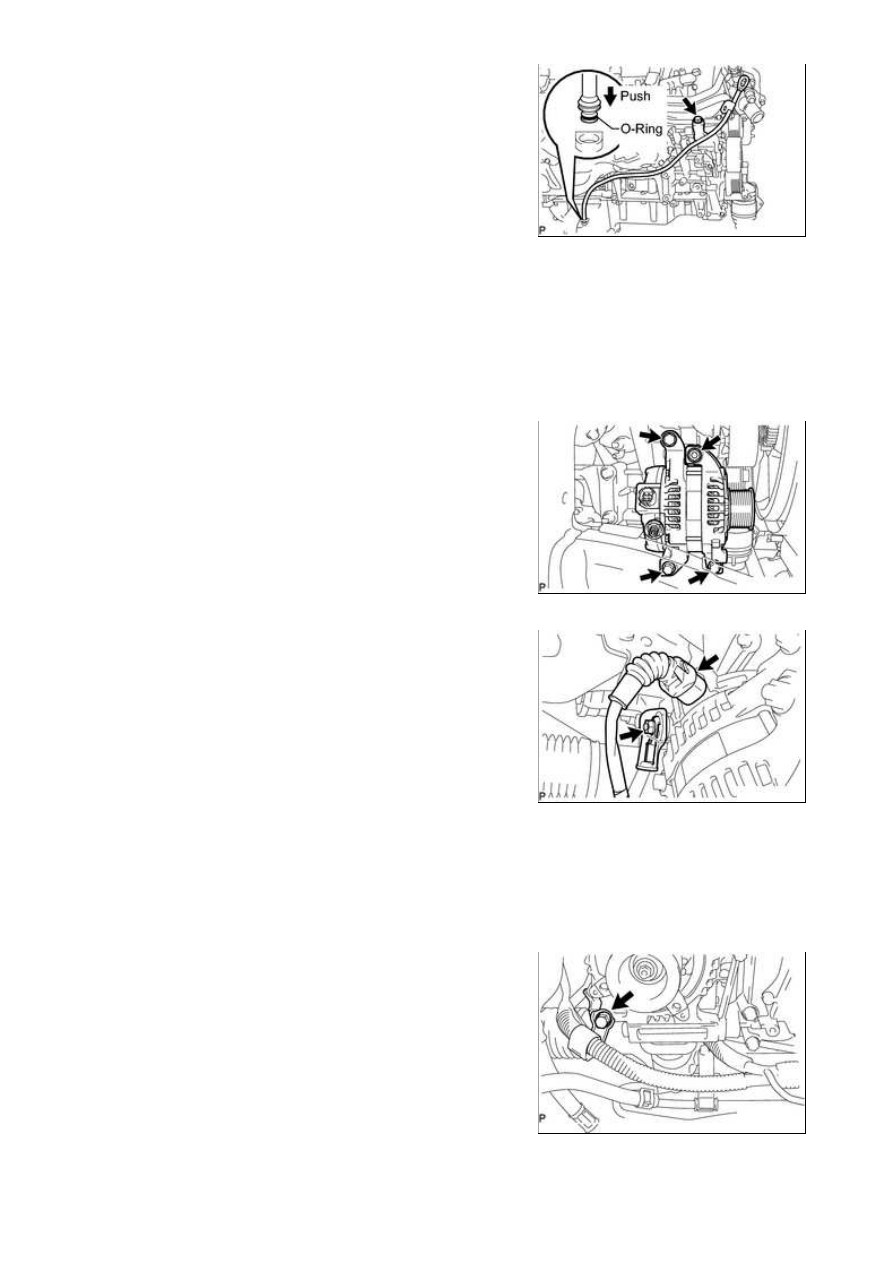

6. INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE

(b) Install the O-ring to the guide.

(c) Install the dipstick guide with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Install the dipstick.

7. INSTALL GENERATOR ASSEMBLY

(a) Install the generator with the 3 bolts and nut.

Torque:

43 N·m {439 kgf·cm, 32ft·lbf}

(b) Connect the generator connector.

(c) Connect the generator wire with the nut.

Torque:

9.8 N·m {100 kgf·cm, 87in·lbf}

(d) Install the terminal cap.

(e) Install the harness bracket to the generator with the bolt.

Torque:

31 N·m {316 kgf·cm, 23ft·lbf}

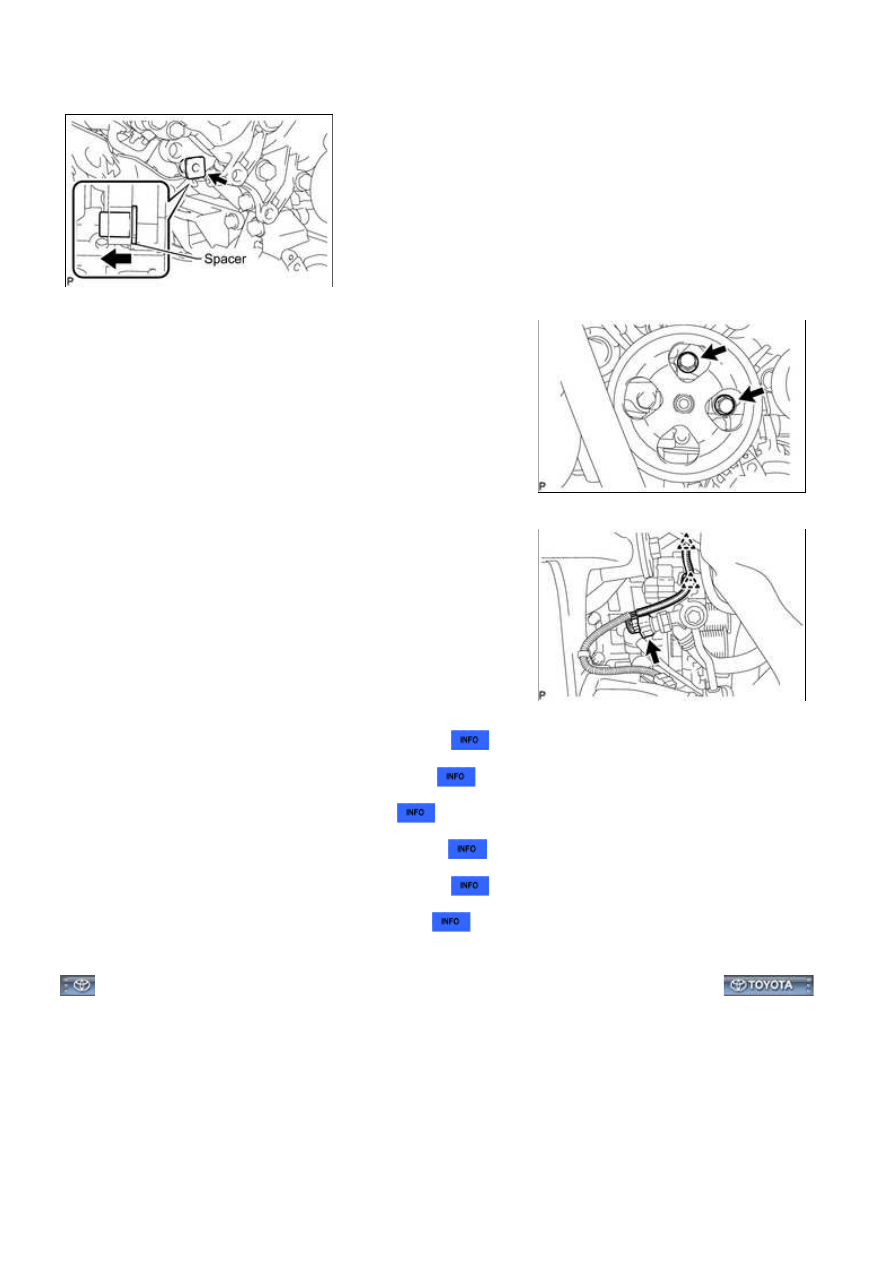

8. CONNECT VANE PUMP ASSEMBLY

3UR-FE STARTING: STARTER: INSTALLATION; 2015 MY Tundra [...

HINT:

Before performing the following procedures, move the spacer until the vane pump can be installed.

(a) Connect the vane pump to the timing chain cover with the 2

bolts.

Torque:

28 N·m {286 kgf·cm, 21ft·lbf}

(b) Attach the 2 clamps and connect the power steering oil

pressure switch connector.

9. INSTALL FRONT FENDER APRON SEAL RH

10. INSTALL FAN AND GENERATOR V BELT

11. INSTALL AIR CLEANER ASSEMBLY

12. INSTALL AIR CLEANER HOSE ASSEMBLY

13. INSTALL V-BANK COVER SUB-ASSEMBLY

14. INSTALL NO. 1 ENGINE UNDER COVER

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
