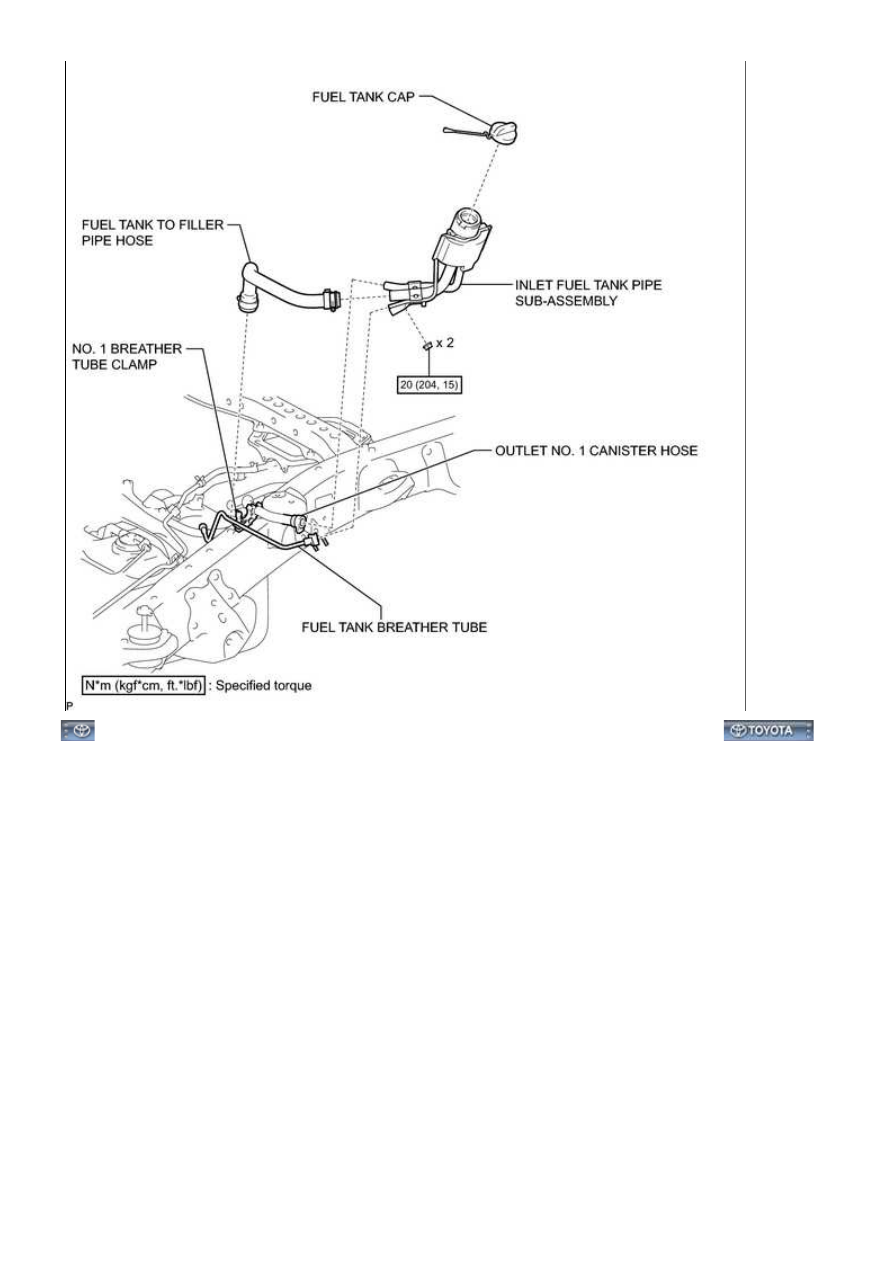

3UR-FE FUEL: FUEL TANK: COMPONENTS; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLT09XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL TANK: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. REMOVE FUEL TANK CAP

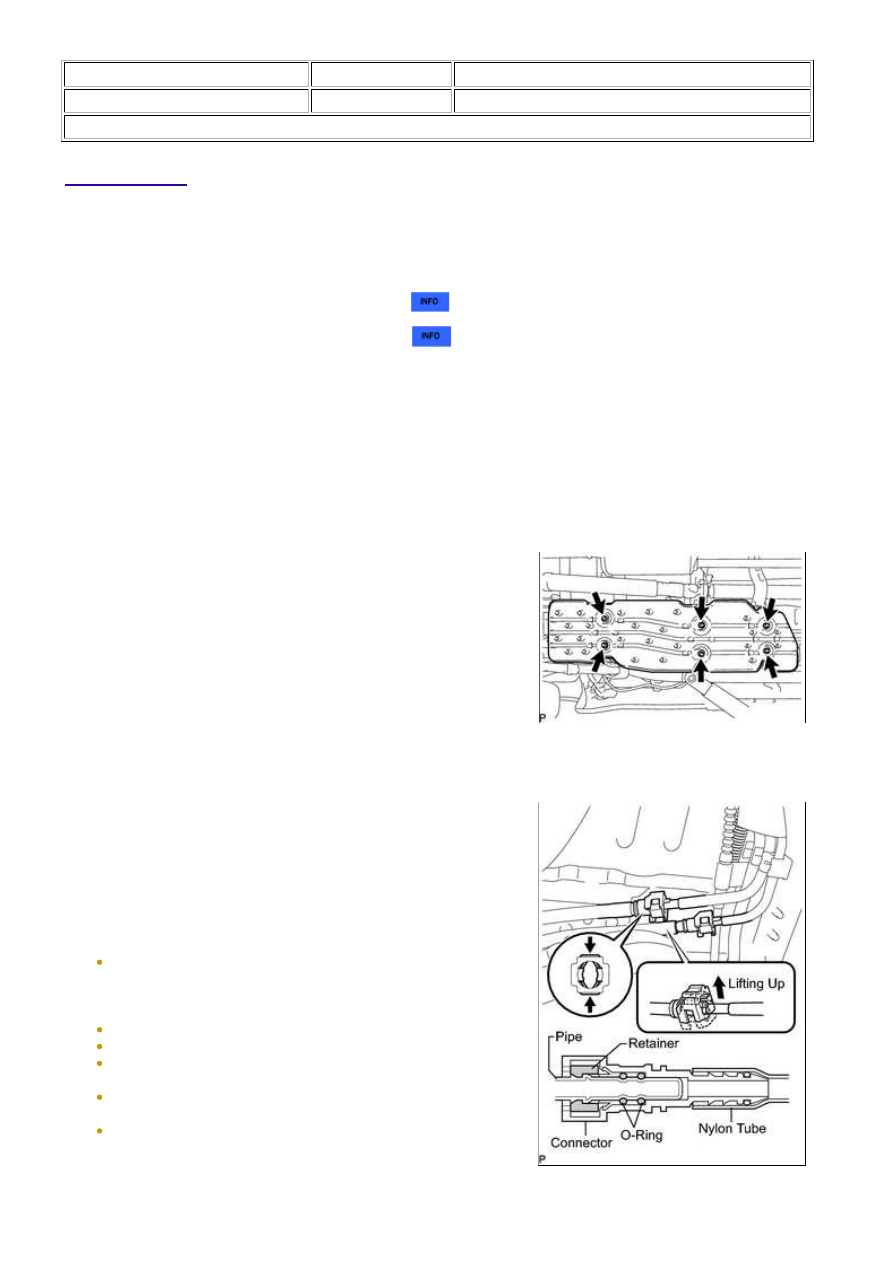

5. REMOVE NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles)

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Remove the 2 bolts, 2 nuts and No. 1 fuel tank protector sub-assembly.

(b) for 144 L (38 US gal) Fuel Tank:

(1) Remove the 6 nuts and No. 1 fuel tank protector

sub-assembly.

6. DISCONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Detach the lock claw by lifting up the cover as shown in

the illustration.

(2) Pinch and pull the main tube connector to disconnect the

connector from the pipe.

NOTICE:

Check for foreign matter in the pipe and around the
connector. Clean if necessary. Foreign matter may damage
the O-ring or cause leaks in the seal between the pipe and
connector.
Do not use any tools to separate the pipe and connector.
Do not forcefully bend or twist the nylon tube.
Check for foreign matter on the pipe seal surface. Clean if
necessary.
Put the pipe and connector ends in plastic bags to prevent
damage and foreign matter contamination.
If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to
disconnect it.

3UR-FE FUEL: FUEL TANK: REMOVAL; 2015 MY Tundra [08/2014 - ...

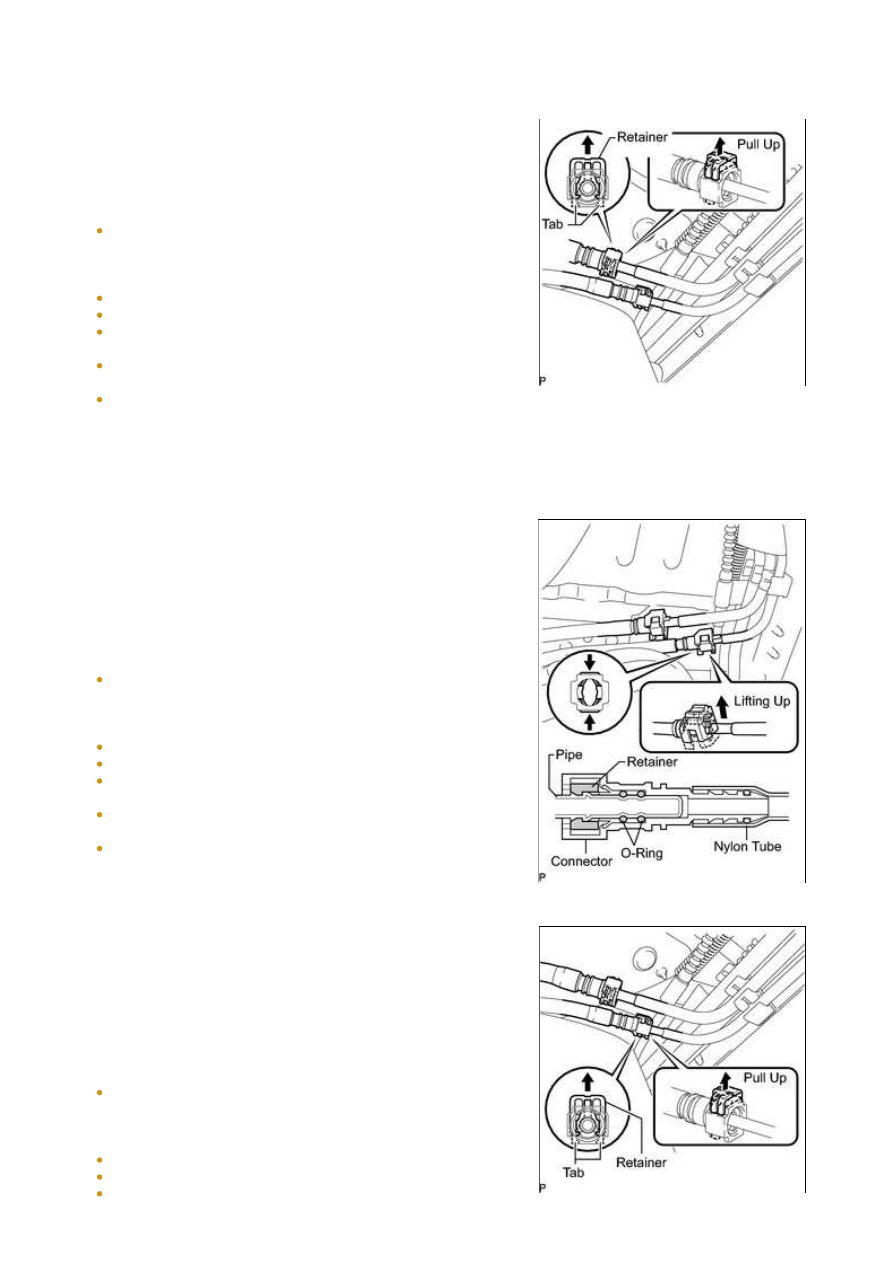

(b) for 144 L (38 US gal) Fuel Tank:

(2) Pull the main tube connector to disconnect the connector

from the pipe.

NOTICE:

Check for foreign matter in the pipe and around the
connector. Clean if necessary. Foreign matter may damage
the O-ring or cause leaks in the seal between the pipe and
connector.
Do not use any tools to separate the pipe and connector.
Do not forcefully bend or twist the nylon tube.
Check for foreign matter on the pipe seal surface. Clean if
necessary.
Put the pipe and connector ends in plastic bags to prevent
damage and foreign matter contamination.
If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to
disconnect it.

7. DISCONNECT FUEL TANK RETURN TUBE

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Detach the lock claw by lifting up the cover as shown in

the illustration.

(2) Pinch and pull the return tube connector to disconnect the

connector from the pipe.

NOTICE:

Check for foreign matter in the pipe and around the
connector. Clean if necessary. Foreign matter may damage
the O-ring or cause leaks in the seal between the pipe and
connector.
Do not use any tools to separate the pipe and connector.
Do not forcefully bend or twist the nylon tube.
Check for foreign matter on the pipe seal surface. Clean if
necessary.
Put the pipe and connector ends in plastic bags to prevent
damage and foreign matter contamination.
If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to
disconnect it.

(b) for 144 L (38 US gal) Fuel Tank:

(2) Pull the return tube connector to disconnect the connector

from the pipe.

NOTICE:

Check for foreign matter in the pipe and around the
connector. Clean if necessary. Foreign matter may damage
the O-ring or cause leaks in the seal between the pipe and
connector.
Do not use any tools to separate the pipe and connector.
Do not forcefully bend or twist the nylon tube.
Check for foreign matter on the pipe seal surface. Clean if

3UR-FE FUEL: FUEL TANK: REMOVAL; 2015 MY Tundra [08/2014 - ...

necessary.
Put the pipe and connector ends in plastic bags to prevent
damage and foreign matter contamination.
If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to
disconnect it.

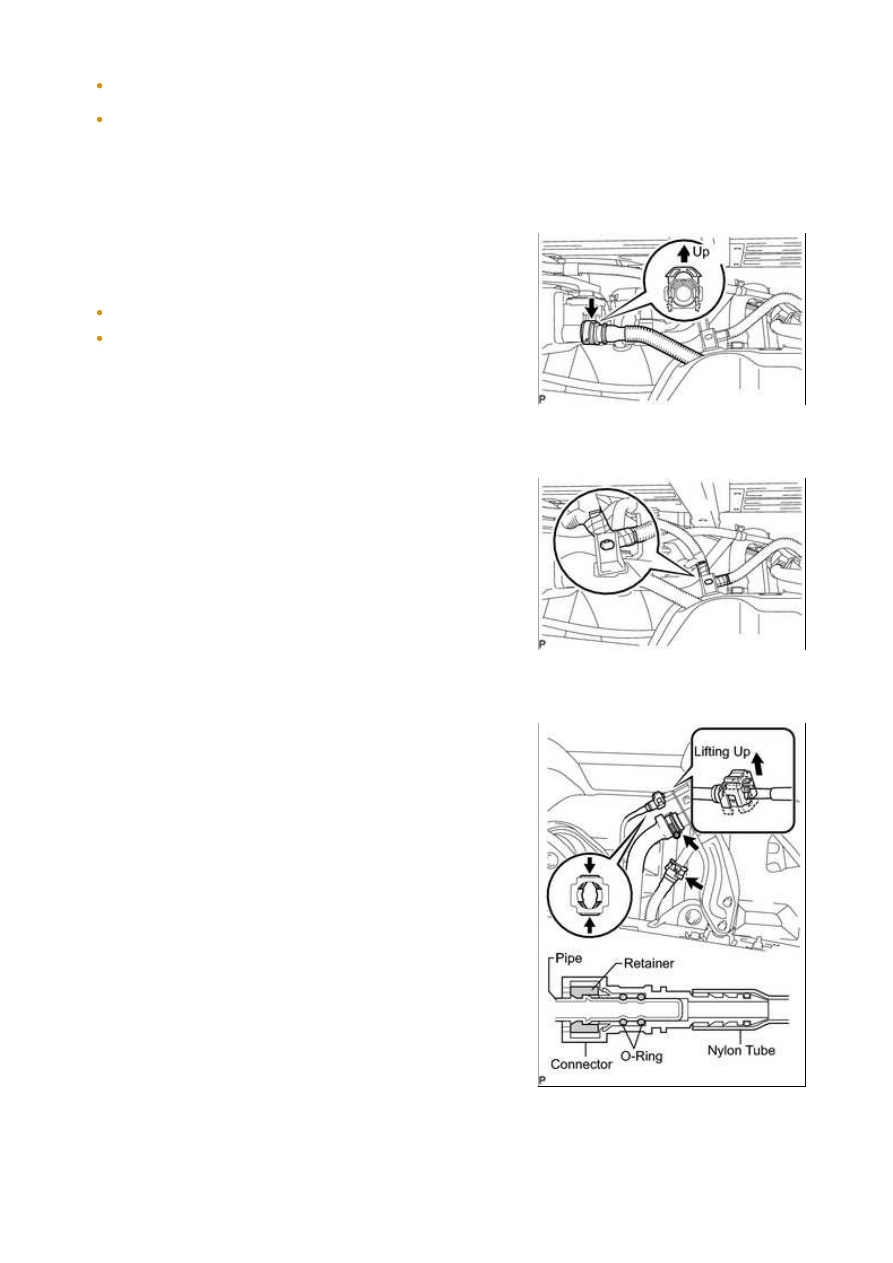

8. DISCONNECT VENT LINE HOSE

(a) Pull up the retainer and disconnect the vent line hose.

NOTICE:

Do not use any tools in this procedure.

Check for any dirt and foreign matter contamination in the
valve and around the connector. Clean if necessary. Foreign
matter may damage the O-rings or cause leaks in the seal
between the valve and connector.

9. DISCONNECT WIRE HARNESS

(a) Detach the harness clamp from the fuel tank assembly.

10. DISCONNECT FUEL TANK TO FILLER PIPE HOSE

(a) Detach the lock claw by lifting up the cover as shown in the

illustration.

(b) Disconnect the fuel tank breather tube from the inlet fuel tank pipe sub-assembly.

(c) Disconnect the fuel tank to filler pipe hose from the inlet fuel tank pipe sub-assembly.

(d) Detach the filler pipe hose and fuel tank breather tube from the No. 1 breather tube clamp.
