(m) Check for leakage.

(1) In the condition above, disconnect the tester probes of

SST (wire) from the battery and check for fuel leakage

from the injector.

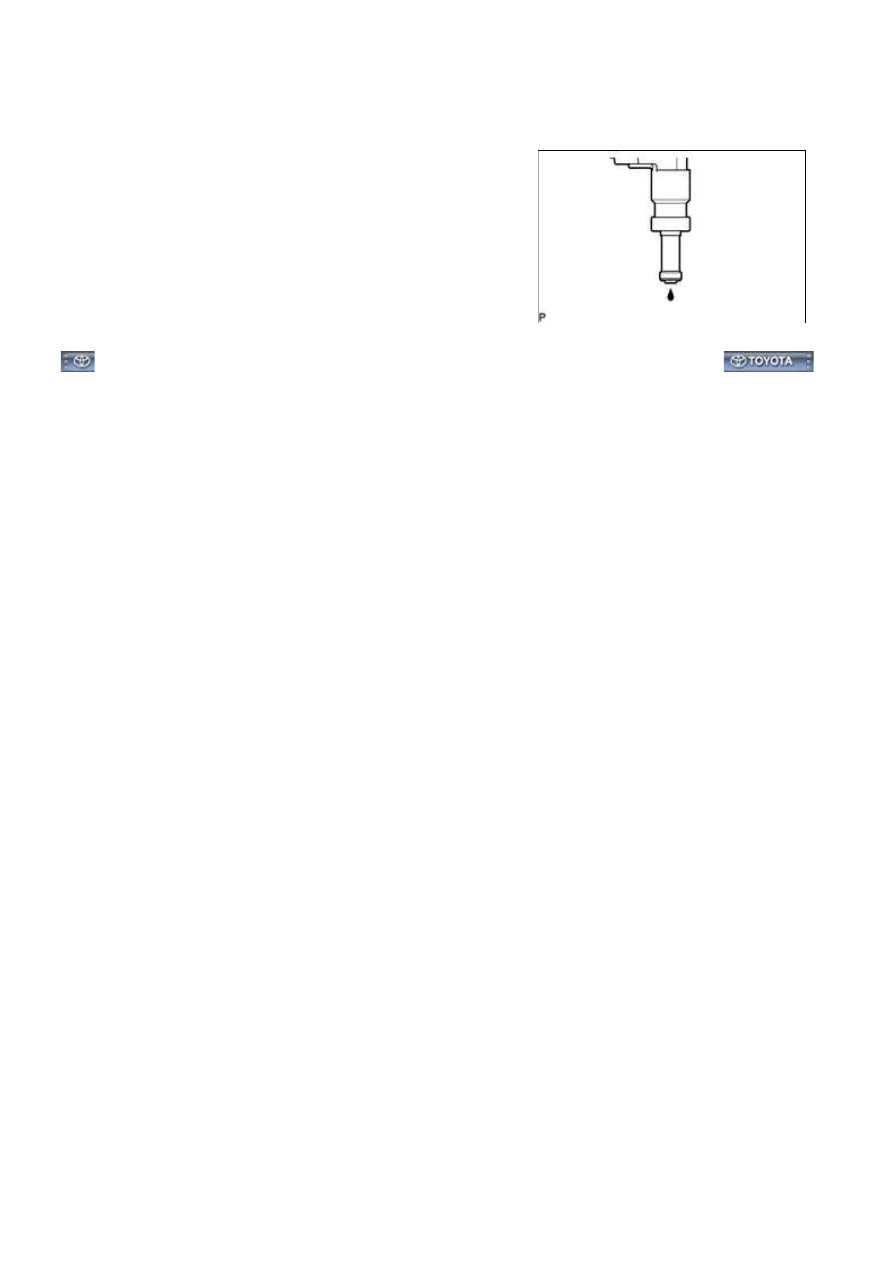

Standard fuel drop:

1 drop or less in 12 minutes

3UR-FE FUEL: FUEL INJECTOR: INSPECTION; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000Q460BFX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the fuel injector



.

1. INSTALL FUEL INJECTOR ASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the fuel injector



.

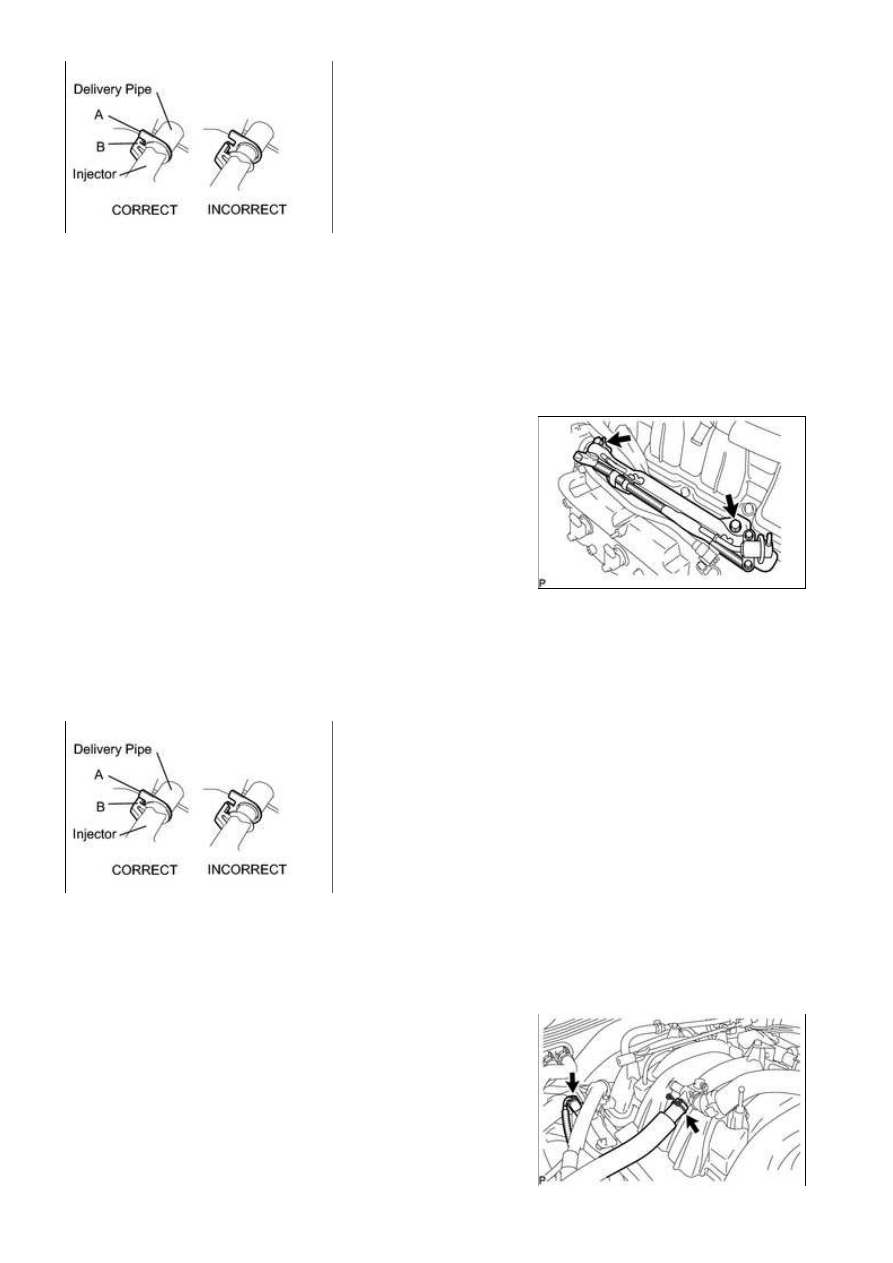

(a) Attach the 3 clamps to install the No. 6 wire harness to the

delivery pipe RH.

(b) Attach the 3 clamps to install the No. 7 wire harness to the

delivery pipe LH.

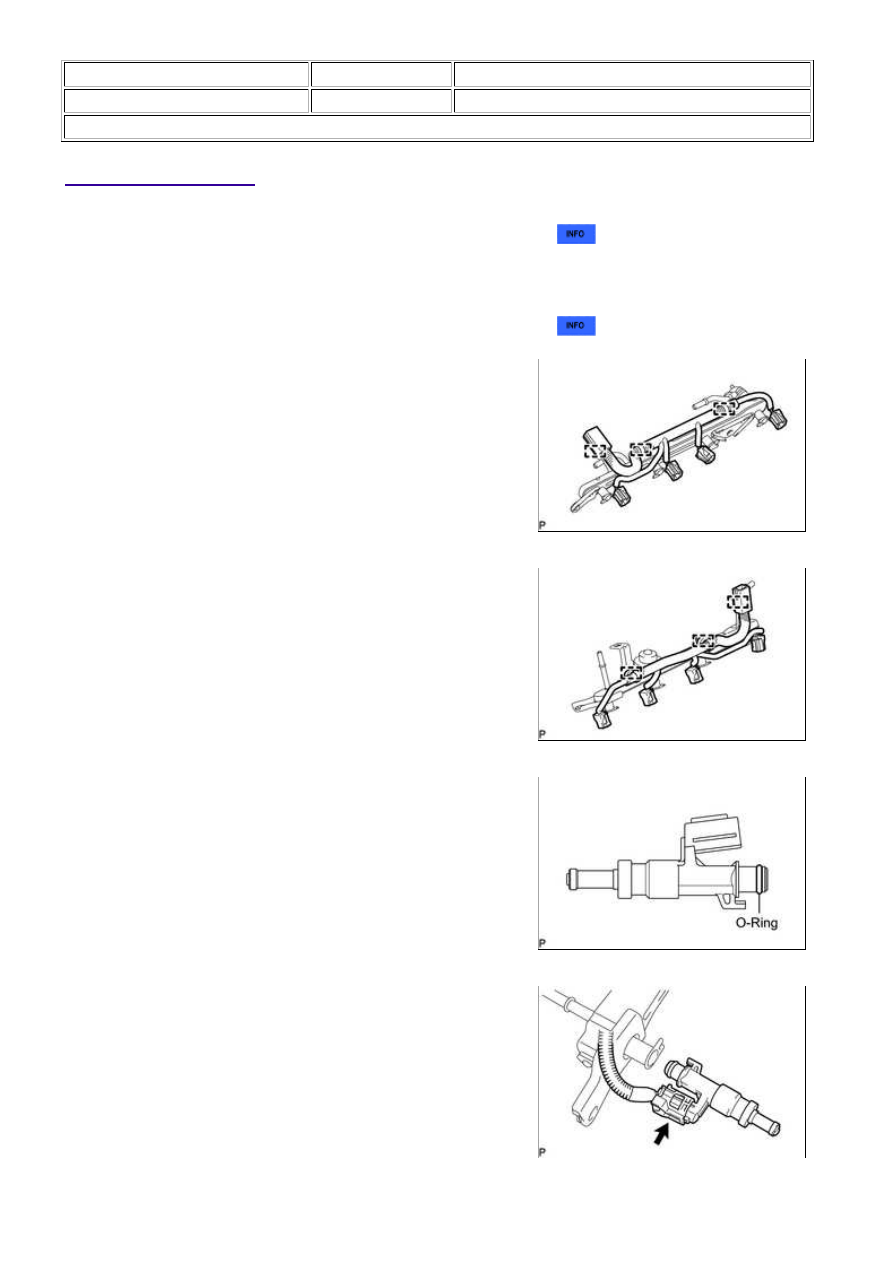

(c) Apply gasoline or spindle oil to a new O-ring and install it to

the injector.

NOTICE:

Make sure that there is no damage or foreign material in the

3UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...

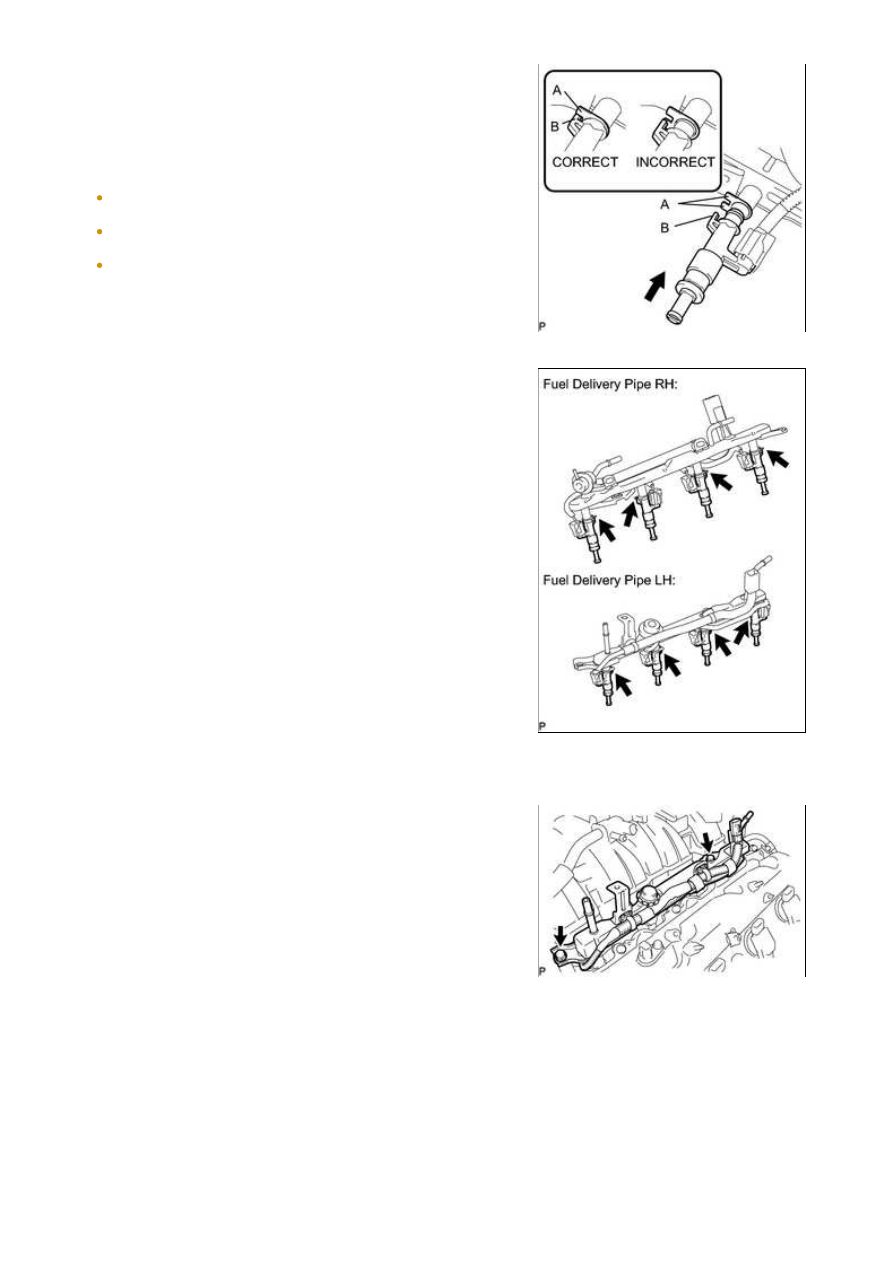

(e) Install the injector to the delivery pipe as shown in the

illustration.

NOTICE:

the direction shown in the illustration.

2. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH

(a) Install the 2 delivery pipe spacers and 4 insulators to the

cylinder head LH.

(b) Install the delivery pipe (with injectors) to the cylinder head LH.

(c) Install the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

3UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...

NOTICE:

(e) Install the No. 1 engine cover.

3. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH

(a) Install the 2 delivery pipe spacers and 4 insulators to the

cylinder head RH.

(b) Install the delivery pipe (with injectors) to the cylinder head RH.

(c) Install the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

NOTICE:

(e) Connect the No. 6 wire harness connector.

3UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...
