NOTICE:

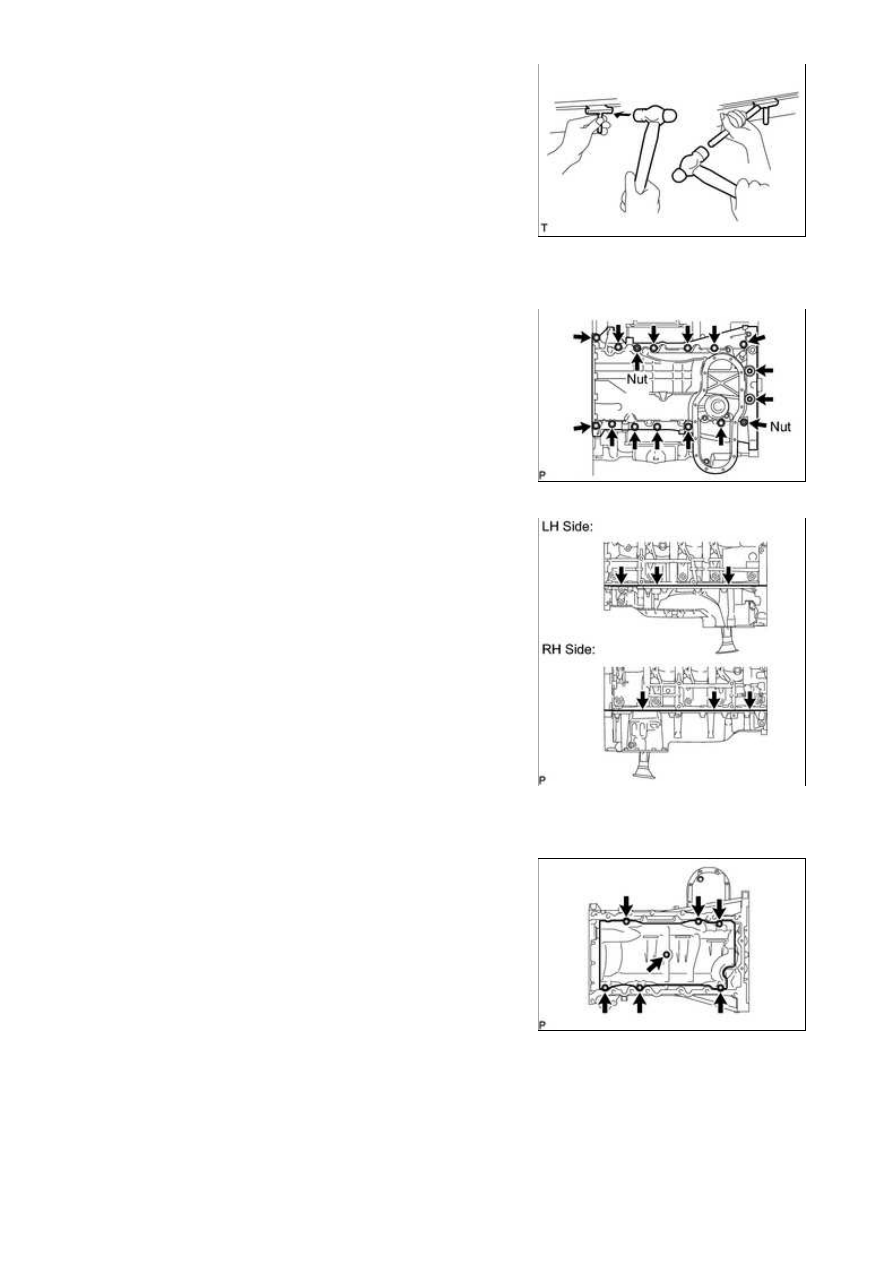

(a) Remove the 14 bolts and 2 nuts.

HINT:

Be sure to clean the bolts and stud bolts, and check the

threads for cracks or other damage.

(b) Remove the oil pan by prying between the oil pan and

cylinder block with a screwdriver.

NOTICE:

HINT:

Tape the screwdriver tip before use.

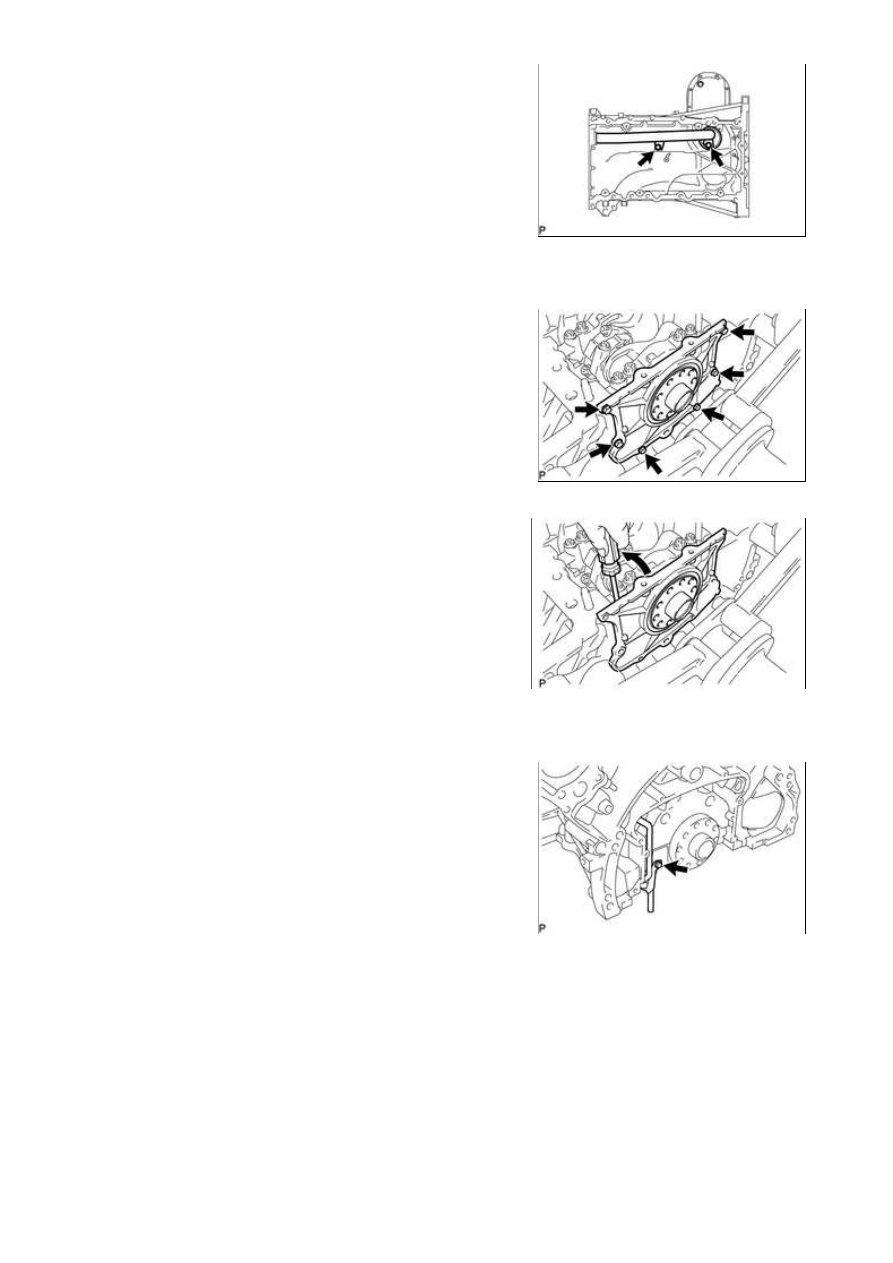

51. REMOVE NO. 1 OIL PAN BAFFLE PLATE

(a) Remove the 7 bolts and baffle plate.

52. REMOVE OIL STRAINER SUB-ASSEMBLY

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

(a) Remove the 2 bolts, oil strainer and O-ring.

53. REMOVE ENGINE REAR OIL SEAL RETAINER

(a) Remove the 6 bolts and oil seal retainer.

(b) Using a screwdriver, pry out the oil seal retainer.

HINT:

Tape the screwdriver tip before use.

54. REMOVE OIL DRAIN PIPE SUB-ASSEMBLY

(a) Remove the bolt and oil drain pipe.

(b) Remove the O-ring.

55. REMOVE REAR CRANKSHAFT OIL SEAL

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

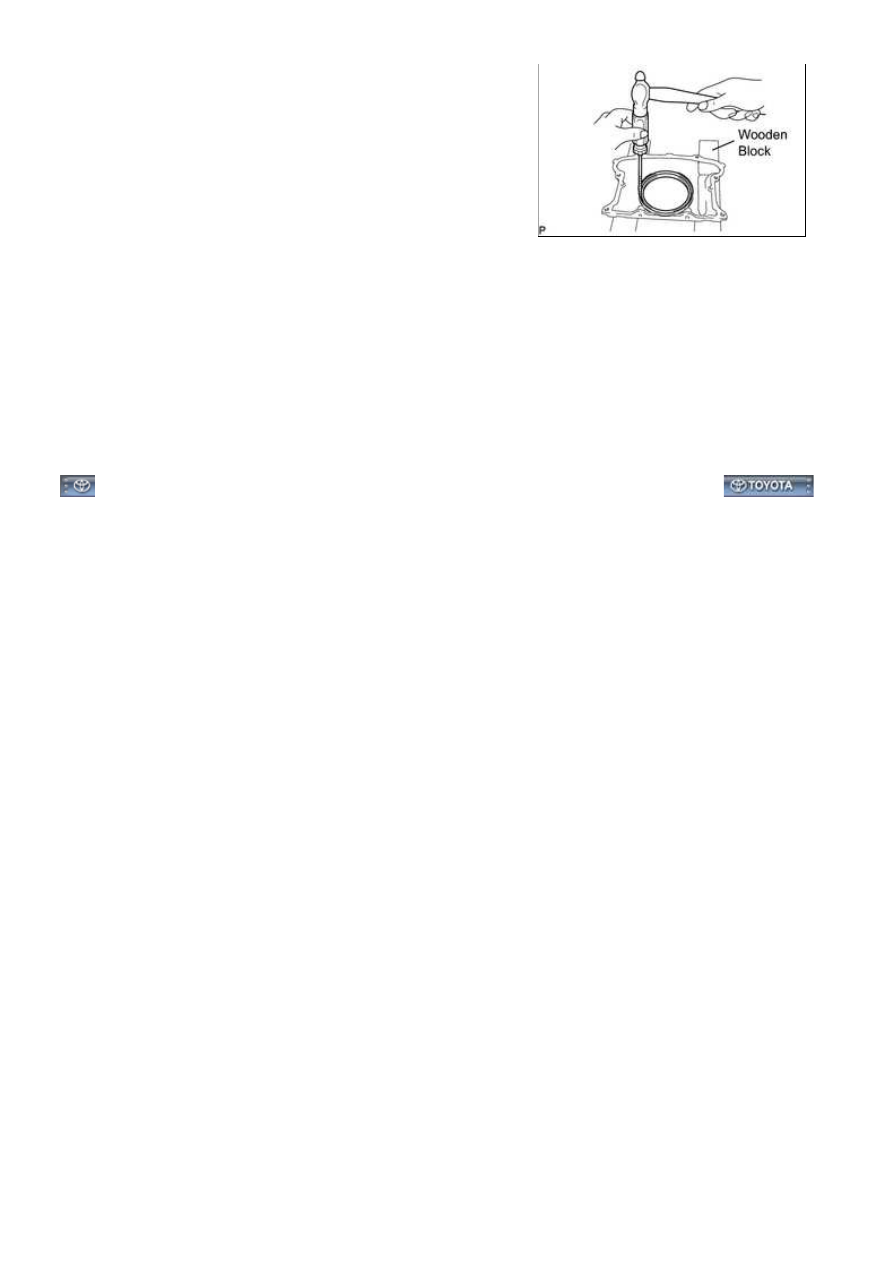

(a) Place the oil seal retainer on wooden blocks.

(b) Using a screwdriver and hammer, tap out the oil seal.

56. REMOVE RING PIN

NOTICE:

It is not necessary to remove the ring pin unless it is being replaced.

57. REMOVE STUD BOLT

NOTICE:

If the stud bolt is deformed or its threads are damaged, replace it.

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030XL04LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

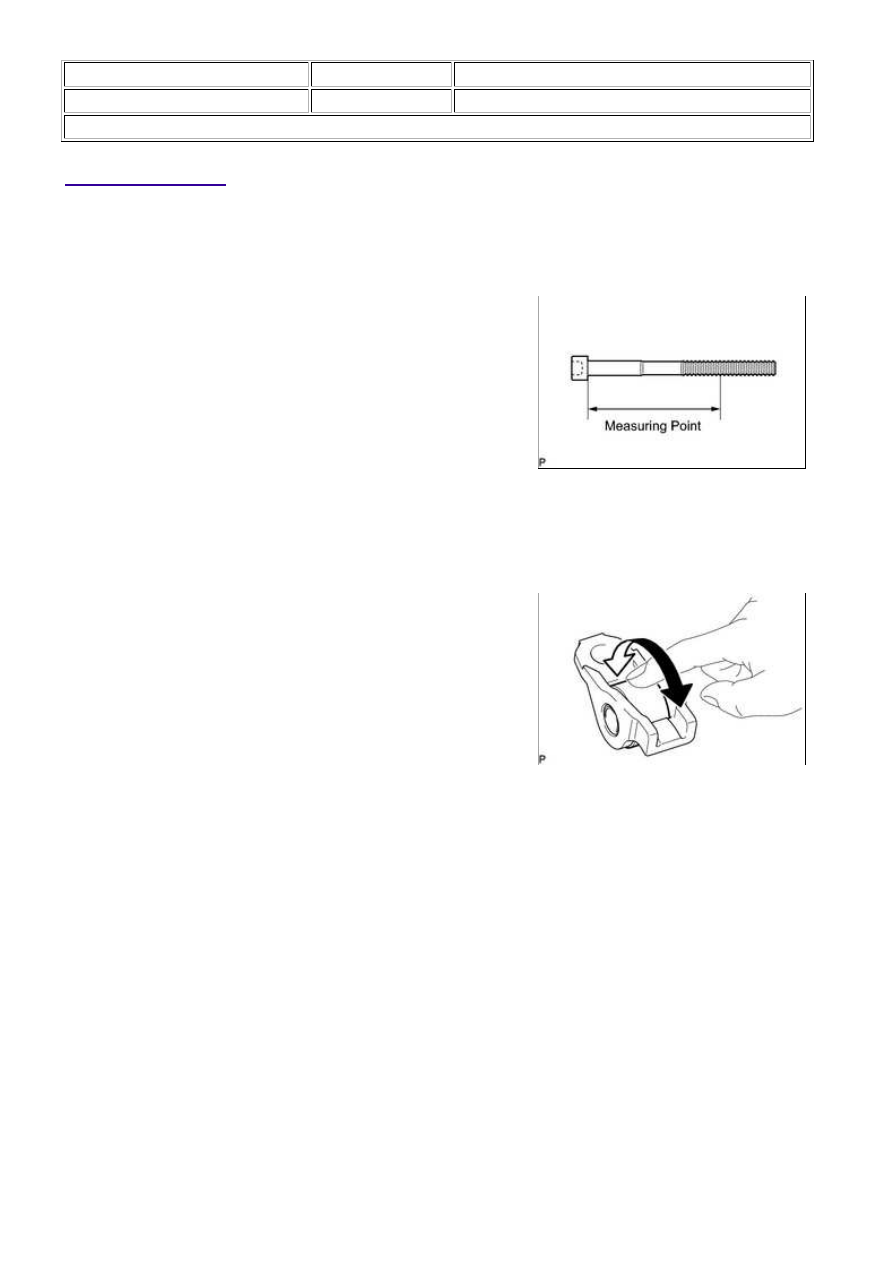

1. INSPECT CYLINDER HEAD SET BOLT

Standard diameter:

10.85 to 11.00 mm (0.427 to 0.433 in.)

Minimum diameter:

10.6 mm (0.417 in.)

If the diameter is less than the minimum, replace the cylinder

head bolt.

HINT:

If a visual check reveals no excessively thin areas, check the

(a) Turn the roller by hand to check that it turns smoothly.

If the roller does not turn smoothly, replace the valve rocker

arm.

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSPECTION; 20...
