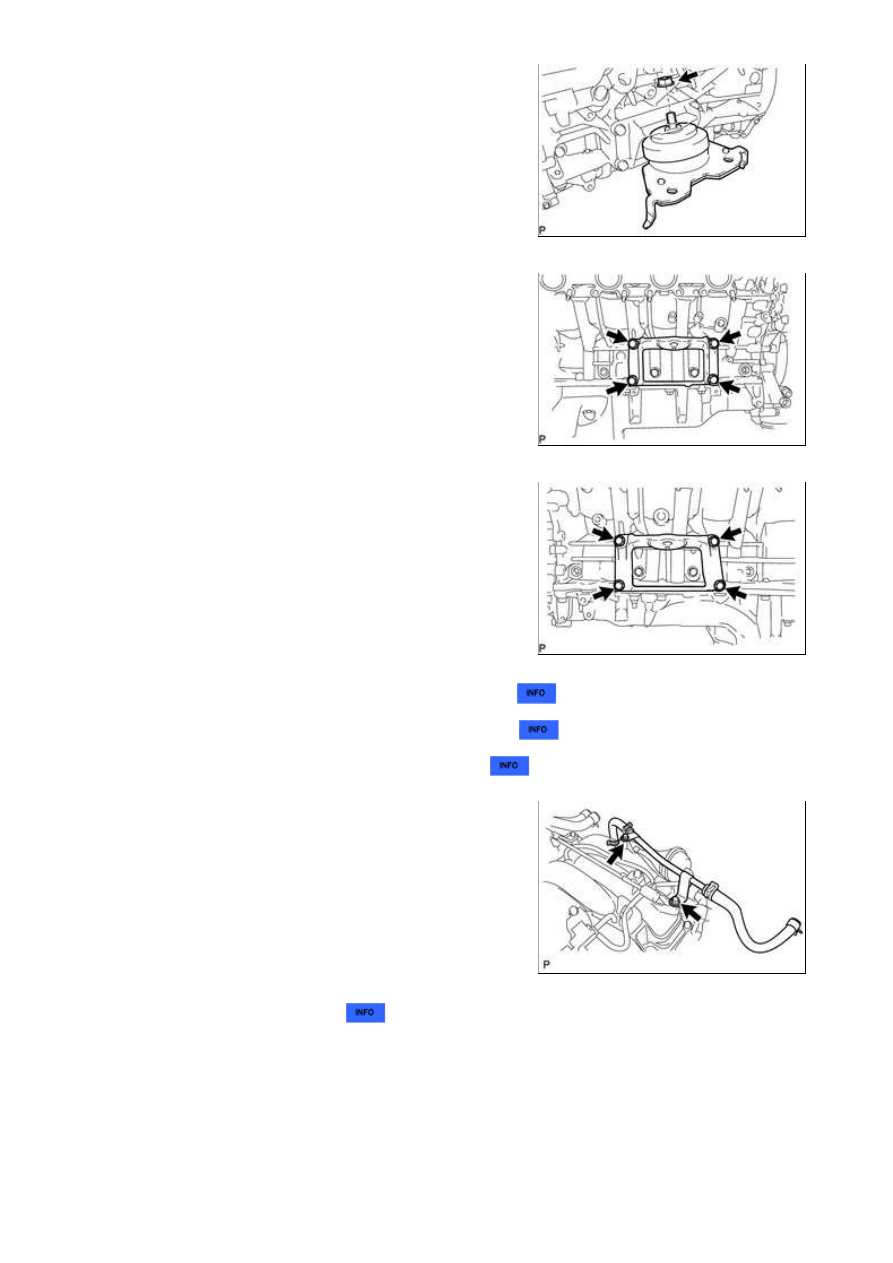

(a) Remove the nut and mounting insulator.

6. REMOVE FRONT NO. 1 ENGINE MOUNTING

BRACKET RH

(a) Remove the 4 bolts and mounting bracket.

7. REMOVE FRONT NO. 1 ENGINE MOUNTING

BRACKET LH

(a) Remove the 4 bolts and mounting bracket.

8. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY LH

9. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY RH

10. DISCONNECT VENTILATION HOSE ASSEMBLY

11. REMOVE NO. 1 TUBE

(a) Remove the 2 bolts and No. 1 tube.

12. REMOVE INTAKE MANIFOLD

13. REMOVE NO. 2 FUEL TUBE SUB-ASSEMBLY

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REMOVAL; 201...

(a) Remove the 2 bolts and No. 2 fuel tube.

14. REMOVE FUEL TUBE SUB-ASSEMBLY

15. REMOVE NO. 2 WATER BY-PASS PIPE

16. REMOVE NO. 1 WATER BY-PASS HOSE

17. REMOVE FRONT WATER BY-PASS JOINT

18. REMOVE NO. 2 ENGINE COVER

19. REMOVE NO. 1 ENGINE COVER

20. REMOVE WATER PUMP PULLEY

21. REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY

22. REMOVE FAN BRACKET SUB-ASSEMBLY

23. REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

24. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

25. REMOVE AIR TUBE

26. REMOVE WATER INLET HOUSING

27. REMOVE WATER BY-PASS PIPE SUB-ASSEMBLY

28. REMOVE AIR SWITCHING VALVE ASSEMBLY

29. REMOVE NO. 2 AIR TUBE

30. REMOVE NO. 3 AIR TUBE

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REMOVAL; 201...

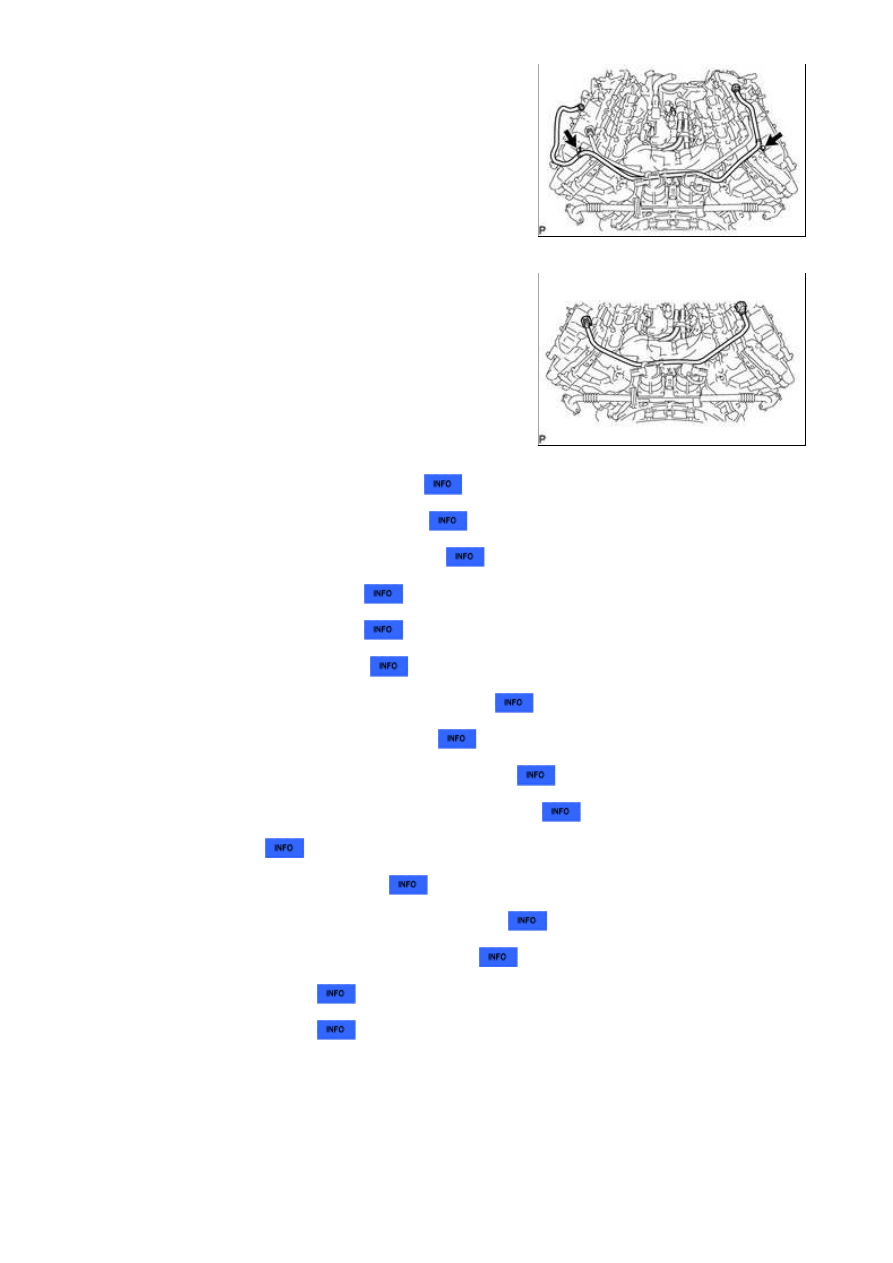

31. REMOVE ENGINE WIRE

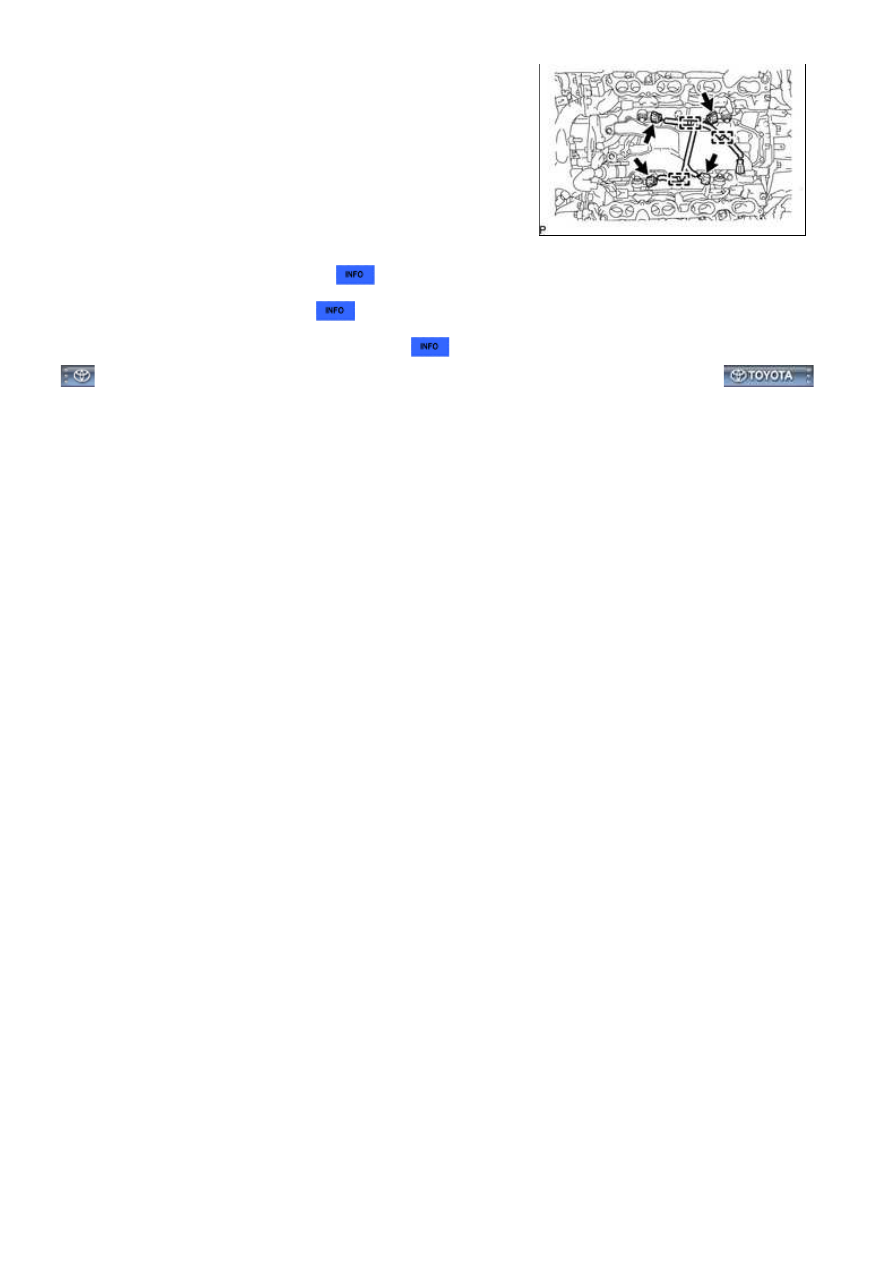

(a) Disconnect the 4 knock sensor connectors.

(b) Disconnect the 3 clamps. Then remove the engine wire.

32. REMOVE SEPARATOR CASE

33. REMOVE KNOCK SENSOR

34. REMOVE IGNITION COIL ASSEMBLY

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REMOVAL; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030XO026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE OIL FILTER ELEMENT

2. REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler)

3. REMOVE OIL FILTER BRACKET (w/ Oil Cooler)

4. REMOVE OIL FILTER BRACKET (w/o Oil Cooler)

5. REMOVE CRANKSHAFT PULLEY

6. REMOVE OIL FILLER CAP SUB-ASSEMBLY

7. REMOVE OIL FILLER CAP HOUSING

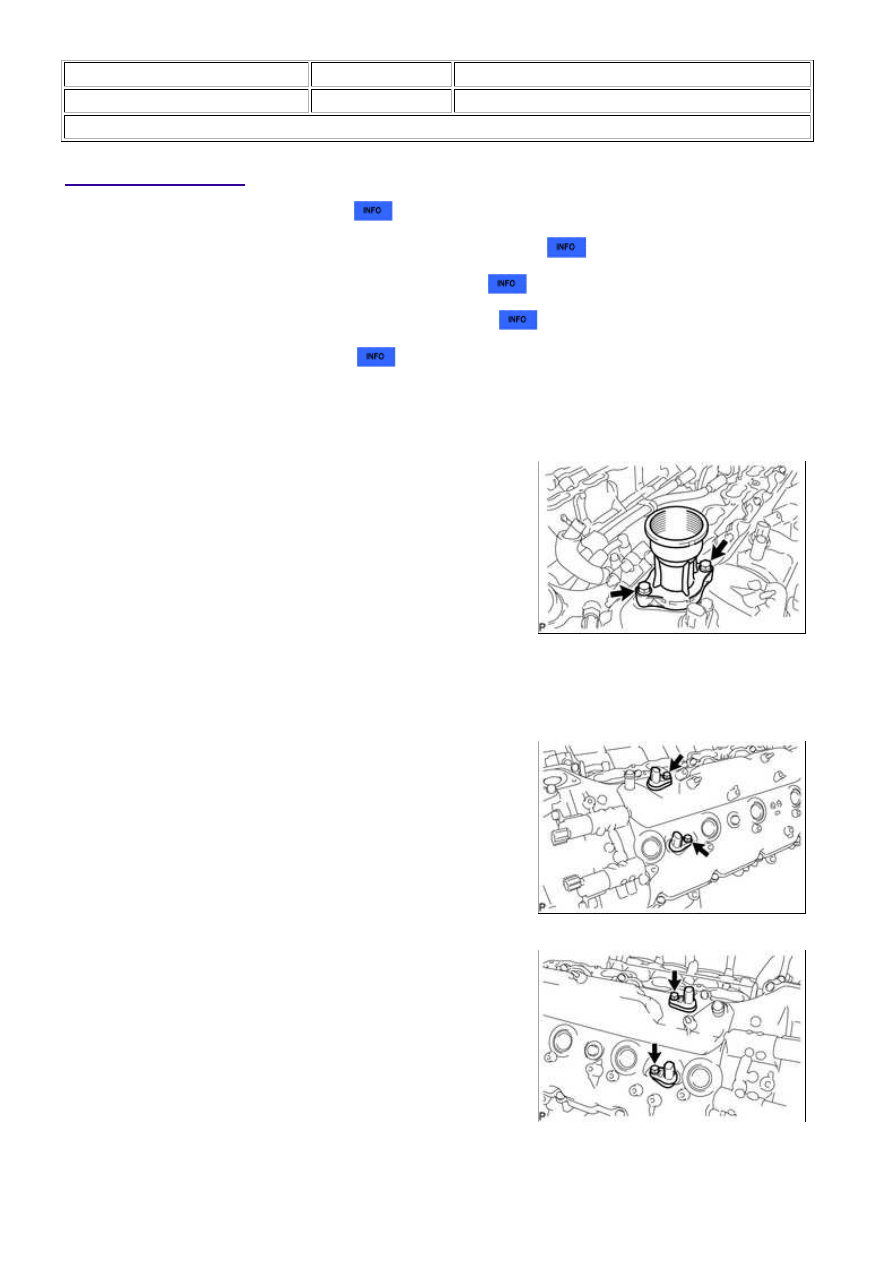

(a) Remove the 2 bolts, filler cap housing and gasket.

8. REMOVE SPARK PLUG

9. REMOVE VVT SENSOR

(a) LH:

Remove the 2 bolts and 2 VVT sensors.

(b) RH:

Remove the 2 bolts and 2 VVT sensors.

10. REMOVE CAMSHAFT POSITION SENSOR

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...
