Toyota Tundra (2015 year). Manual - part 2559

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BOH02EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

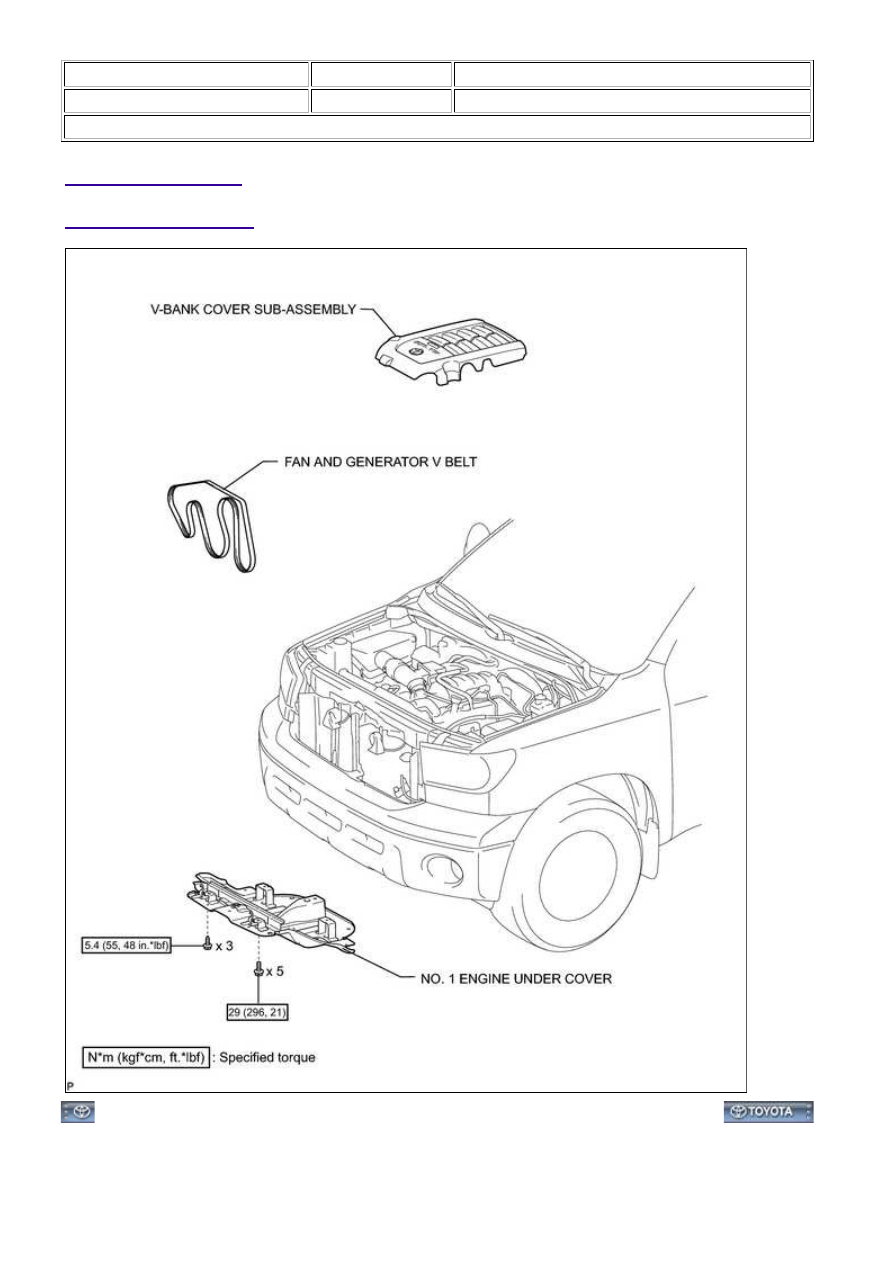

Title: 3UR-FE ENGINE MECHANICAL: DRIVE BELT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: DRIVE BELT: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002WF6027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: DRIVE BELT: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

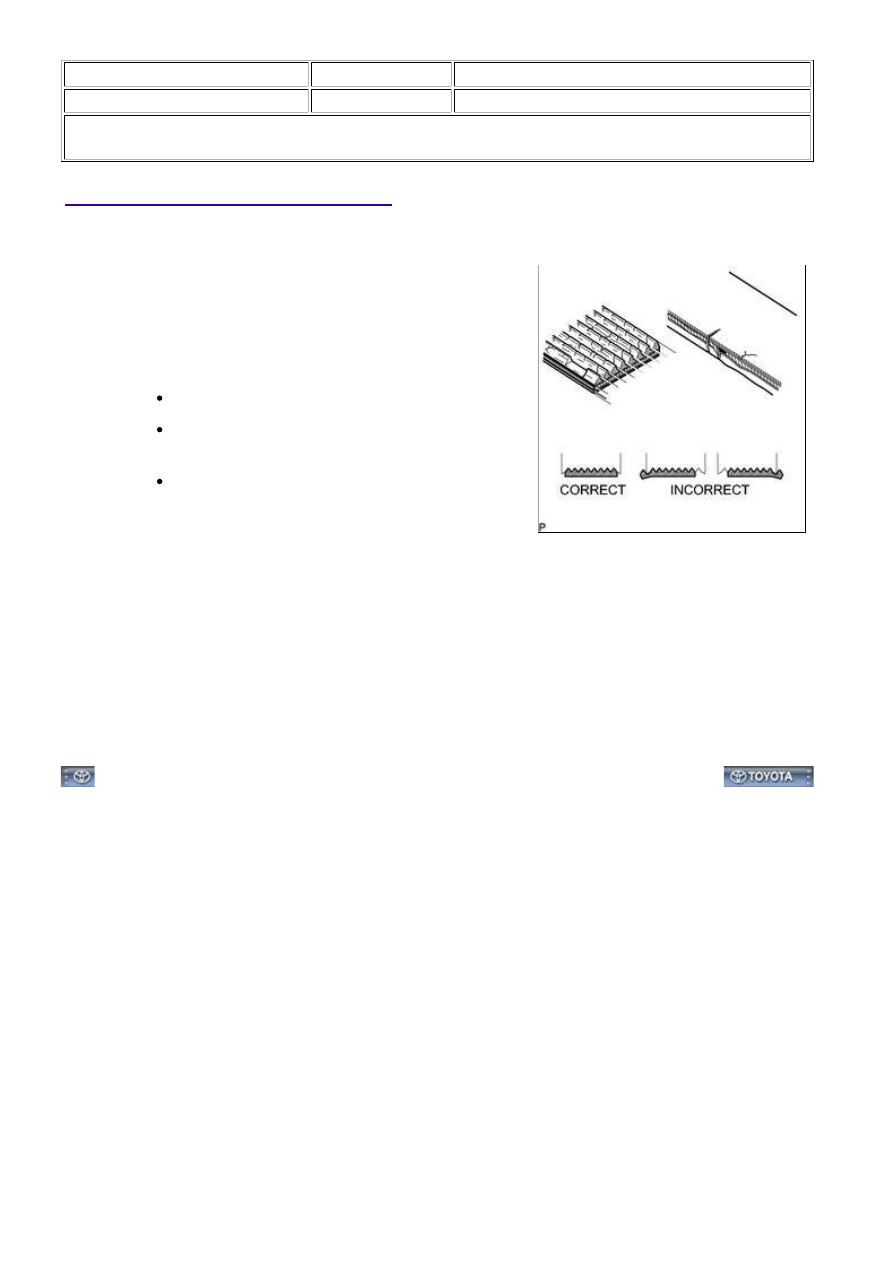

ON-VEHICLE INSPECTION

1. INSPECT FAN & GENERATOR V BELT

generator V belt.

The belt is cracked.

The belt is worn out to the extent that the cords are

exposed.

The belt has chunks missing from the ribs.

(b) Check that the belt fits properly in the ribbed grooves.

HINT:

2. INSPECT V-RIBBED BELT TENSIONER ASSEMBLY

(a) Check that nothing gets caught in the tensioner by turning it clockwise and counterclockwise.

If the result is not as specified, replace the tensioner.

3UR-FE ENGINE MECHANICAL: DRIVE BELT: ON-VEHICLE INS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BOI02IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: DRIVE BELT: REMOVAL; 2015 MY Tundra [08/2014 -        ]

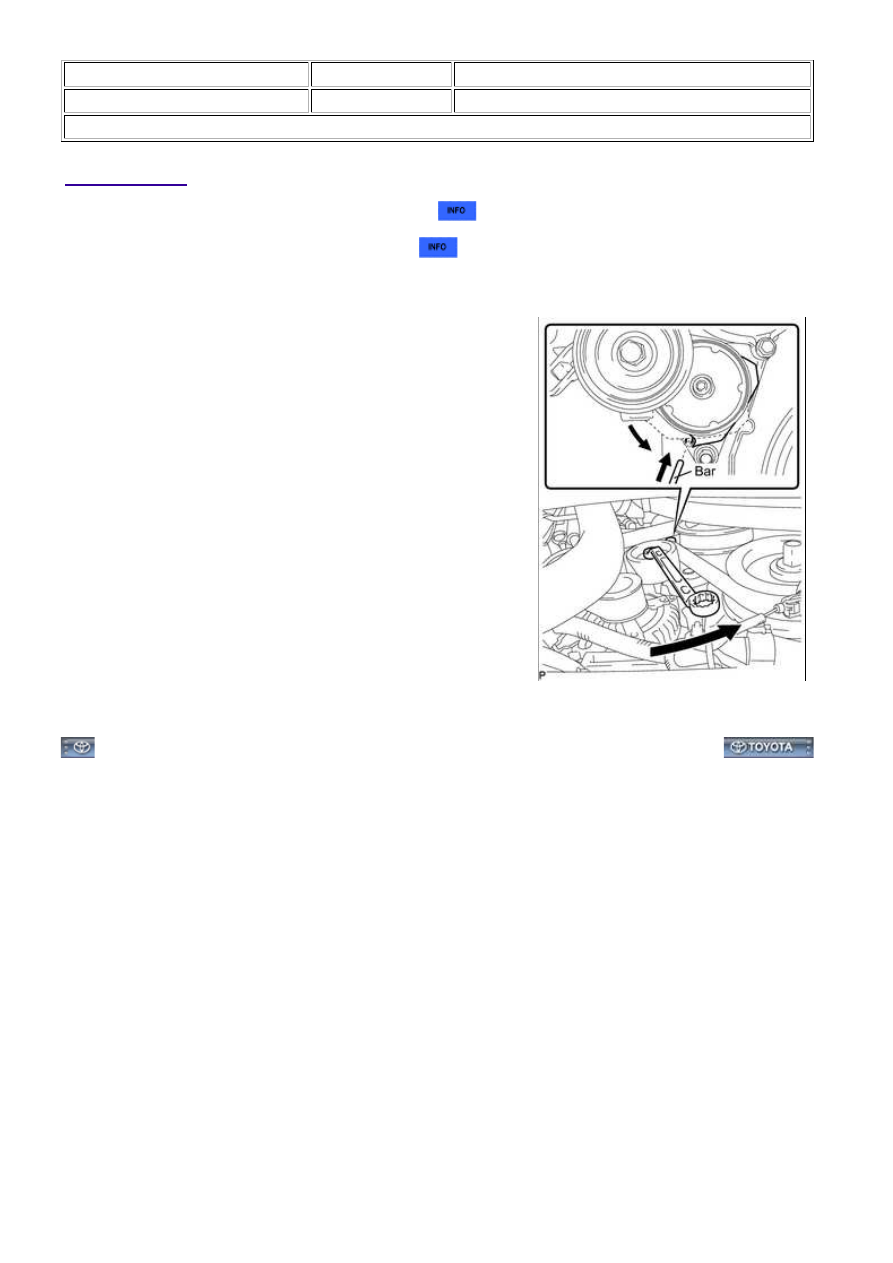

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE NO. 1 ENGINE UNDER COVER

3. REMOVE FAN & GENERATOR V BELT

(a) While turning the belt tensioner counterclockwise, align the

service hole for the belt tensioner and the belt tensioner

HINT:

The pulley bolt for the belt tensioner has a left-hand thread.

(b) Remove the V belt.

3UR-FE ENGINE MECHANICAL: DRIVE BELT: REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BOF02IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: DRIVE BELT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

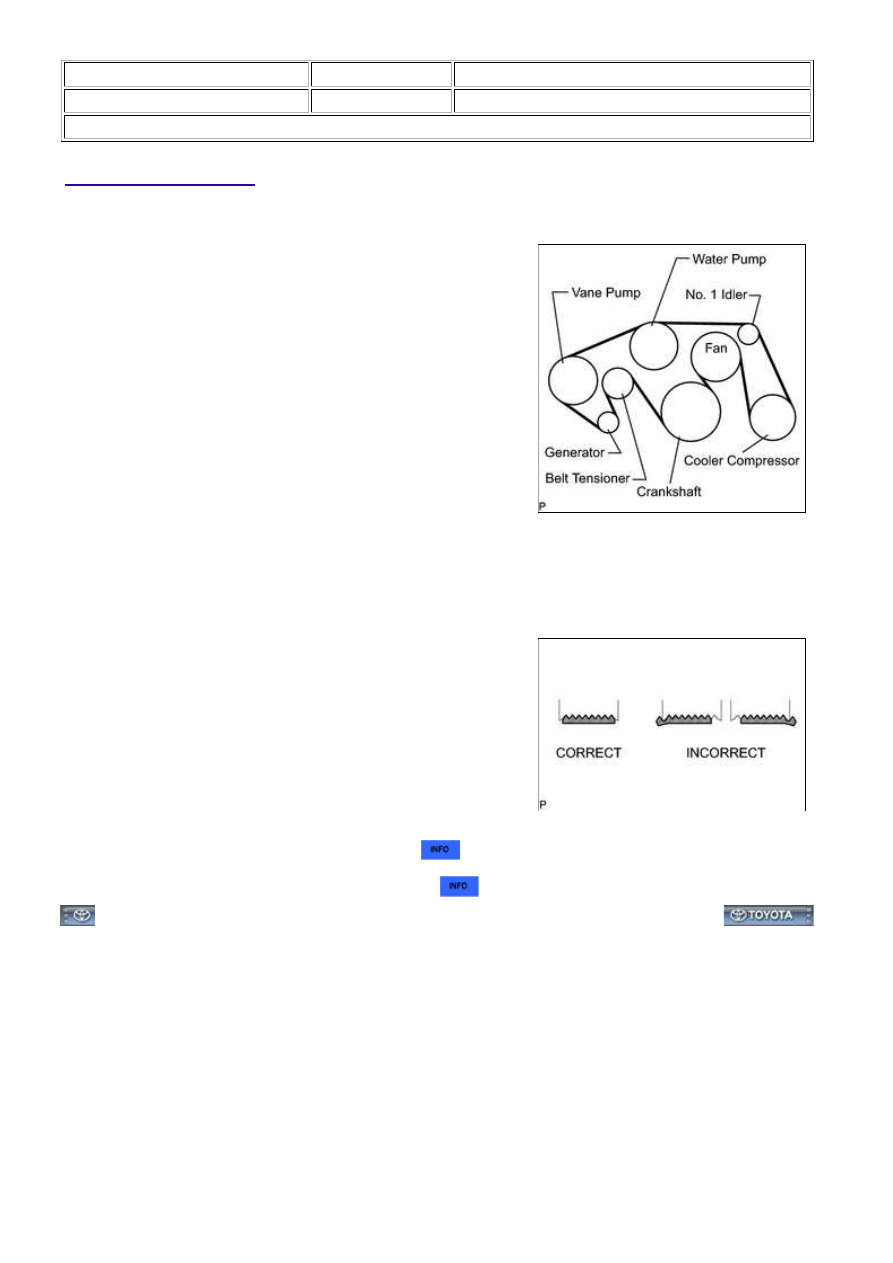

INSTALLATION

1. INSTALL FAN & GENERATOR V BELT

(a) Set the V belt onto every part.

(b) While turning the belt tensioner counterclockwise, remove the pin.

NOTICE:

Make sure that the V belt is properly set to each pulley.

(c) After installing the belt, check that it fits properly in the

ribbed grooves.

HINT:

Make sure to check by hand that the belt has not slipped out

3. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FE ENGINE MECHANICAL: DRIVE BELT: INSTALLATION; 2...
