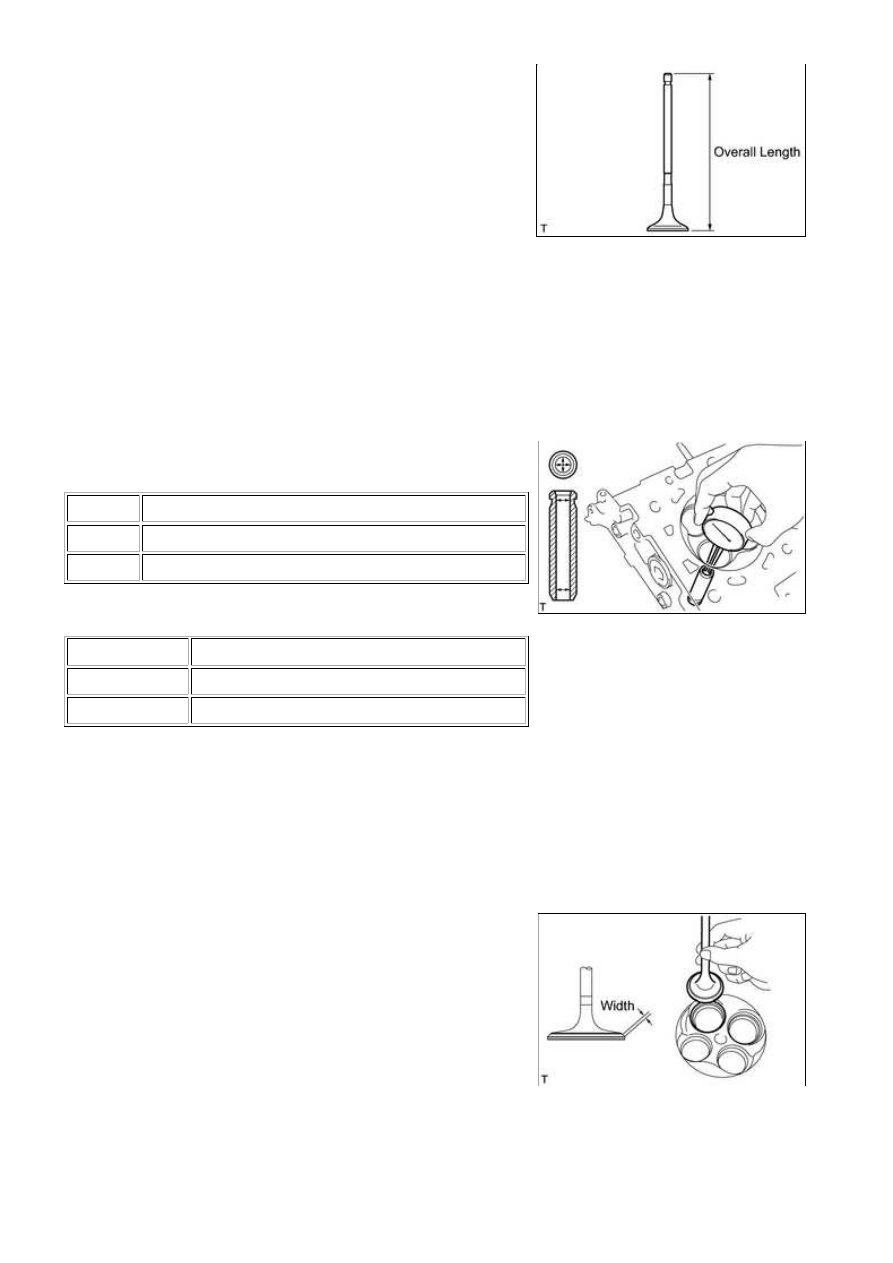

(c) Using a vernier caliper, measure the valve's overall length.

Standard overall length:

110.40 mm (4.35 in.)

Minimum overall length:

109.90 mm (4.33 in.)

If the overall length is less than the minimum, replace the

exhaust valve.

6. INSPECT VALVE GUIDE BUSH OIL CLEARANCE

Standard bush inside diameter:

5.51 to 5.53 mm (0.217 to 0.218 in.)

(b) Subtract the valve stem diameter measurement from the

guide bush inside diameter measurement.

Standard oil clearance:

ITEM

SPECIFIED CONDITION

Intake

0.025 to 0.060 mm (0.000984 to 0.00236 in.)

Exhaust

0.030 to 0.065 mm (0.00118 to 0.00256 in.)

Maximum oil clearance:

ITEM

SPECIFIED CONDITION

Intake

0.08 mm (0.00315 in.)

Exhaust

0.10 mm (0.00394 in.)

If the oil clearance is greater than the maximum, replace the

valve and guide bush.

7. INSPECT INTAKE VALVE SEAT

HINT:

Do not rotate the valve while pressing the valve.

(c) Check the valve face and valve seat.

surfaces, with the width between 1.1 to 1.5 mm (0.0433

to 0.0591 in.).

If not, correct the valve seat.

If not, correct the valve seat.

3UR-FE ENGINE MECHANICAL: CYLINDER HEAD: INSPECTION...

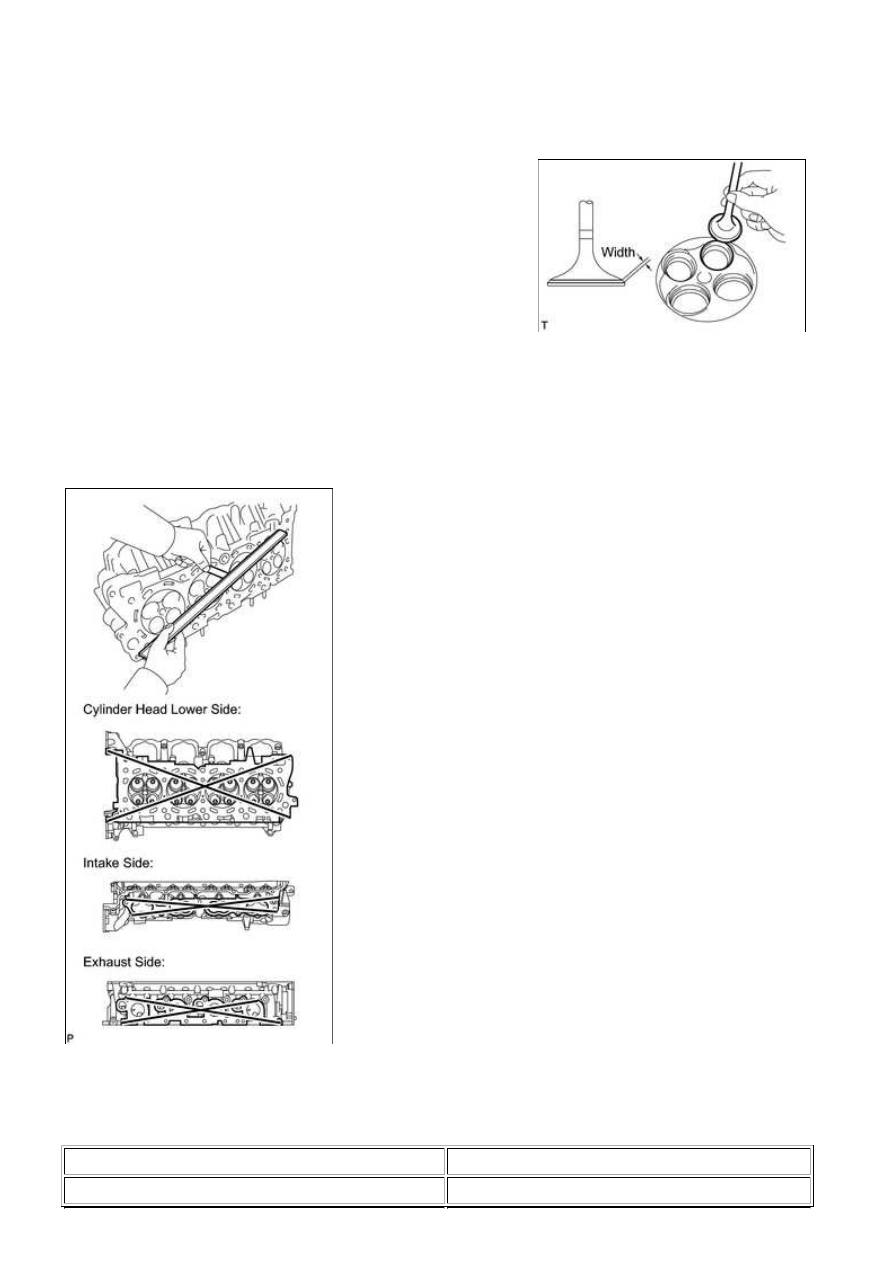

8. INSPECT EXHAUST VALVE SEAT

HINT:

Do not rotate the valve while pressing the valve.

(c) Check the valve face and valve seat.

surfaces, with the width between 1.1 to 1.5 mm (0.0433

to 0.0591 in.).

If not, correct the valve seat.

If not, correct the valve seat.

9. INSPECT CYLINDER HEAD SUB-ASSEMBLY

Standard warpage:

ITEM

SPECIFIED CONDITION

Cylinder head lower side

0.05 mm (0.00197 in.)

3UR-FE ENGINE MECHANICAL: CYLINDER HEAD: INSPECTION...

Maximum warpage:

0.10 mm (0.00394 in.)

If the warpage is greater than the maximum, replace the cylinder head.

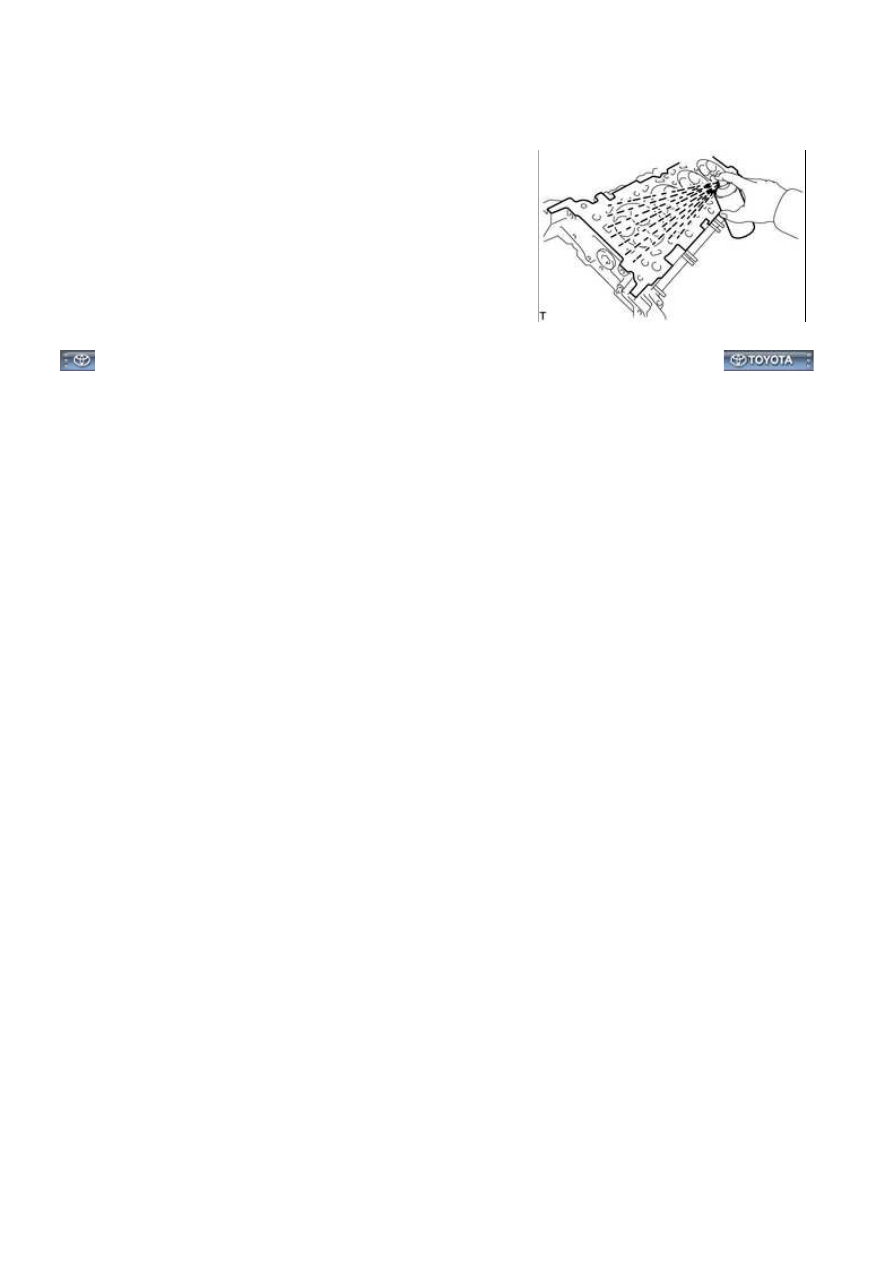

(b) Using a dye penetrant, check the intake ports, exhaust ports

and cylinder surface for cracks.

If cracked, replace the cylinder head.

3UR-FE ENGINE MECHANICAL: CYLINDER HEAD: INSPECTION...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002OP503DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

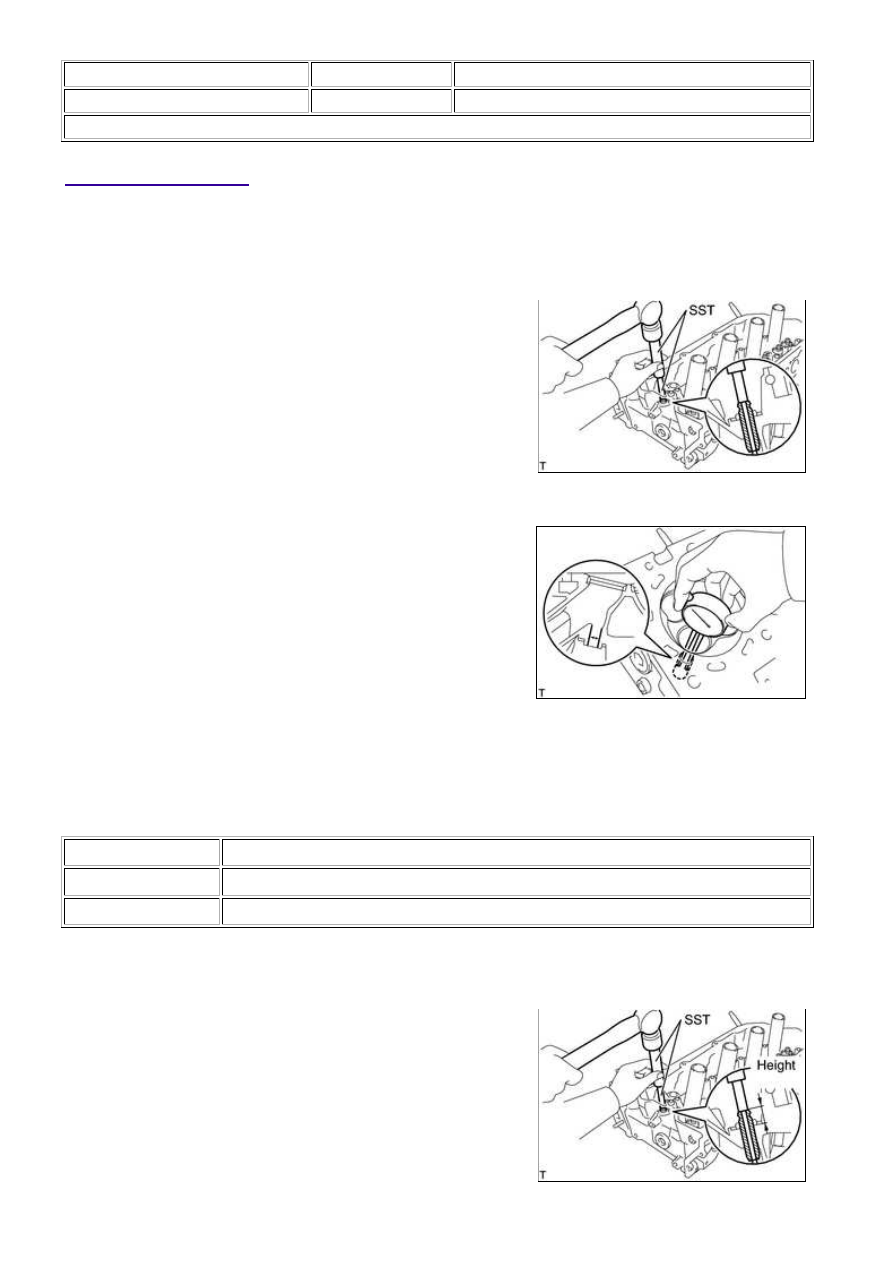

1. REPLACE INTAKE VALVE GUIDE BUSH

(a) Heat the cylinder head to approximately 80 to 100°C (176 to 212°F).

(b) Place the cylinder head on wooden blocks.

(c) Using SST and a hammer, tap out the valve guide bush.

SST: 09201-10000

09201-01050

SST: 09950-70010

09951-07100

(d) Using a caliper gauge, measure the bush bore diameter of

the cylinder head side.

Standard cylinder bore diameter:

10.285 to 10.306 mm (0.405 to 0.406 in.)

next step.

(e) Select a new guide bush (STD or O/S 0.05), and measure its diameter.

BUSH SIZE

SPECIFIED CONDITION

STD

10.333 to 10.344 mm (0.4068 to 0.4072 in.)

O/S 0.05

10.383 to 10.394 mm (0.4088 to 0.4092 in.)

Standard bush length:

41.3 to 41.7 mm (1.63 to 1.64 in.)

(g) Using SST and a hammer, tap in a new guide bush to the

standard protrusion height.

SST: 09201-10000

09201-01050

SST: 09950-70010

09951-07100

Standard protrusion height:

14.3 to 14.7 mm (0.563 to 0.579 in.)

3UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPLACE...
