OK

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 4

When battery voltage is not

applied to terminals 1 and 2

Below 1 Ω

3 - 5

When battery voltage is not

applied to terminals 1 and 2

10 kΩ or higher

3 - 4

When battery voltage is applied

to terminals 1 and 2

10 kΩ or higher

3 - 5

When battery voltage is applied

to terminals 1 and 2

Below 1 Ω

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 4

When battery voltage is not

applied to terminals 1 and 2

Below 1 Ω

When battery voltage is applied

to terminals 1 and 2

10 kΩ or higher

NG

REPLACE STOP LIGHT CONTROL RELAY

3.

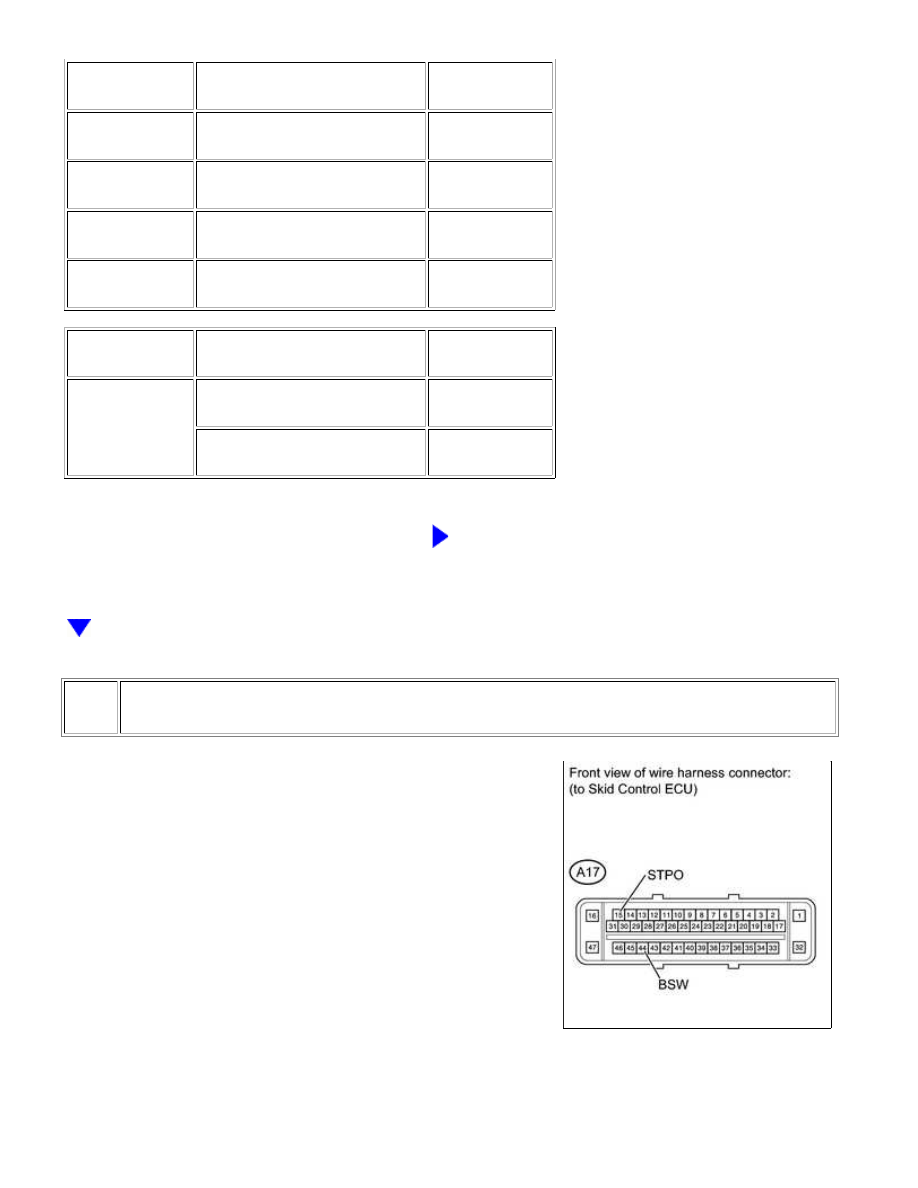

CHECK HARNESS AND CONNECTOR (BATTERY - SKID CONTROL ECU)

(a) Disconnect the A17 ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A17-44 (BSW) - Body ground

Ignition switch ON

11 to 14 V

A17-15 (STPO) - Body ground

Ignition switch ON

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

A

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002015011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1336/39; Zero Point Calibration of

Acceleration Sensor Undone; 2015 MY Tundra [08/2014 -        ]

DTC

A new skid control ECU is supplied without zero point calibration for the deceleration sensor and master cylinder

pressure sensor. Until the zero points are calibrated, DTC C1336/39 remains stored. By entering test mode, the

zero point calibration is automatically performed, and DTC C1336/39 is erased automatically.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1336/39

Skid control ECU

Zero point calibration

incomplete

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform the zero point calibration



.

HINT:

When U0123/62, U0124/69 or U0126/63 is output together with C1336/39, inspect and repair trouble

areas indicated by U0123/62, U0124/69 or U0126/63 first.

PROCEDURE

1.

CHECK SENSOR USING TEST MODE PROCEDURE

(a) Perform the test mode procedure



.

RESULT

PROCEED TO

DTC (test mode DTC) is not output

A

DTC (test mode DTC) is output

B

B

REPAIR SENSORS INDICATED BY OUTPUT DTCS

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

NEXT

2.

CHECK YAW RATE SENSOR INSTALLATION

(a) Check that the yaw rate sensor has been installed properly



.

OK:

The sensor is tightened to the specified torque.

The sensor is not tilted.

NG

INSTALL YAW RATE SENSOR CORRECTLY

3.

PERFORM DECELERATION SENSOR ZERO POINT CALIBRATION

.

4.

RECONFIRM DTC

(a) Clear the DTC



.

(b) Start the engine.

(c) Check if the same DTC is recorded



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

HINT:

USE SIMULATION METHOD TO CHECK

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
