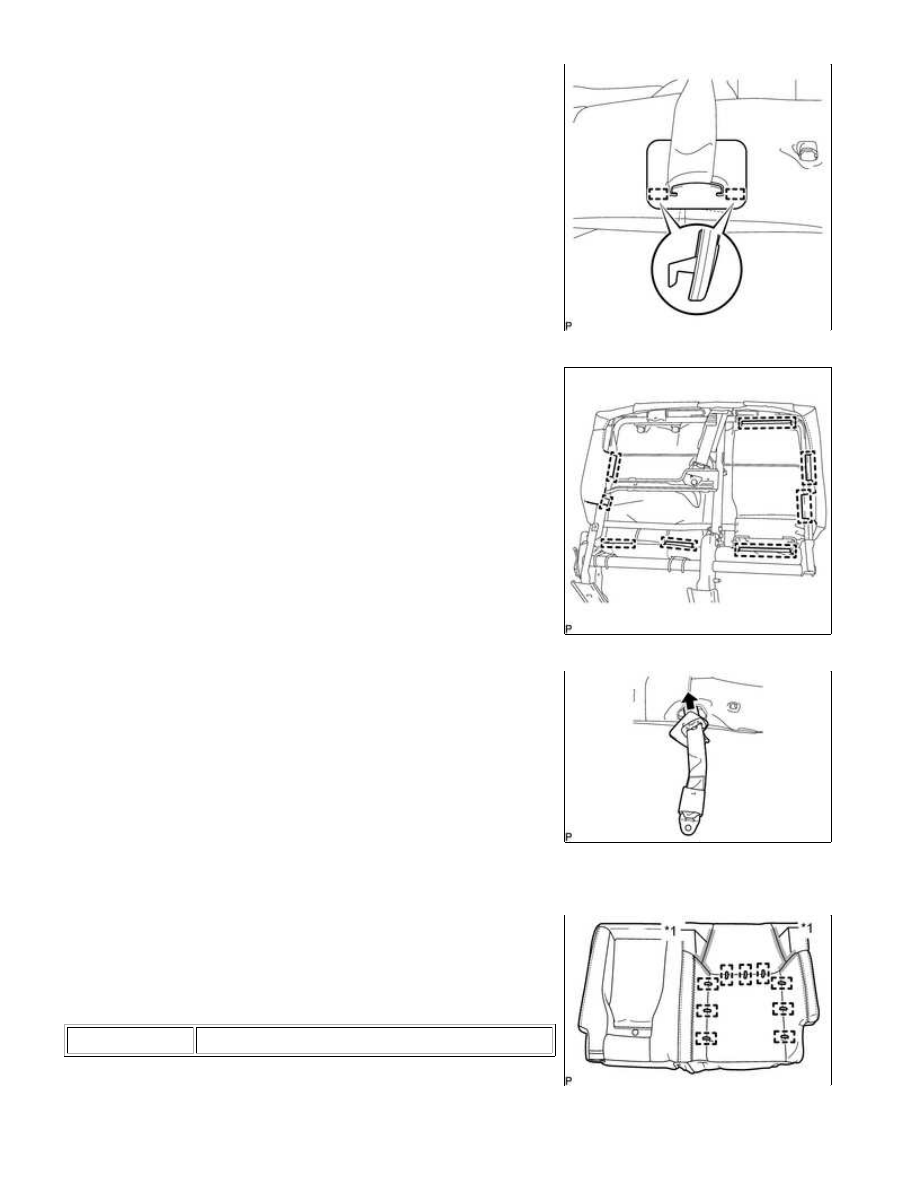

(d) Detach the 2 guides and remove the upper rear seatback lock

pad in the direction indicated by the arrow shown in the

illustration and remove the separate type rear seatback cover

with pad.

16. REMOVE SEPARATE TYPE REAR SEATBACK COVER

(a) Remove the 9 hog rings and detach the 4 fasteners to remove

the separate type rear seatback cover.

Text in Illustration

*1

Fastener

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): DISASSEMB...

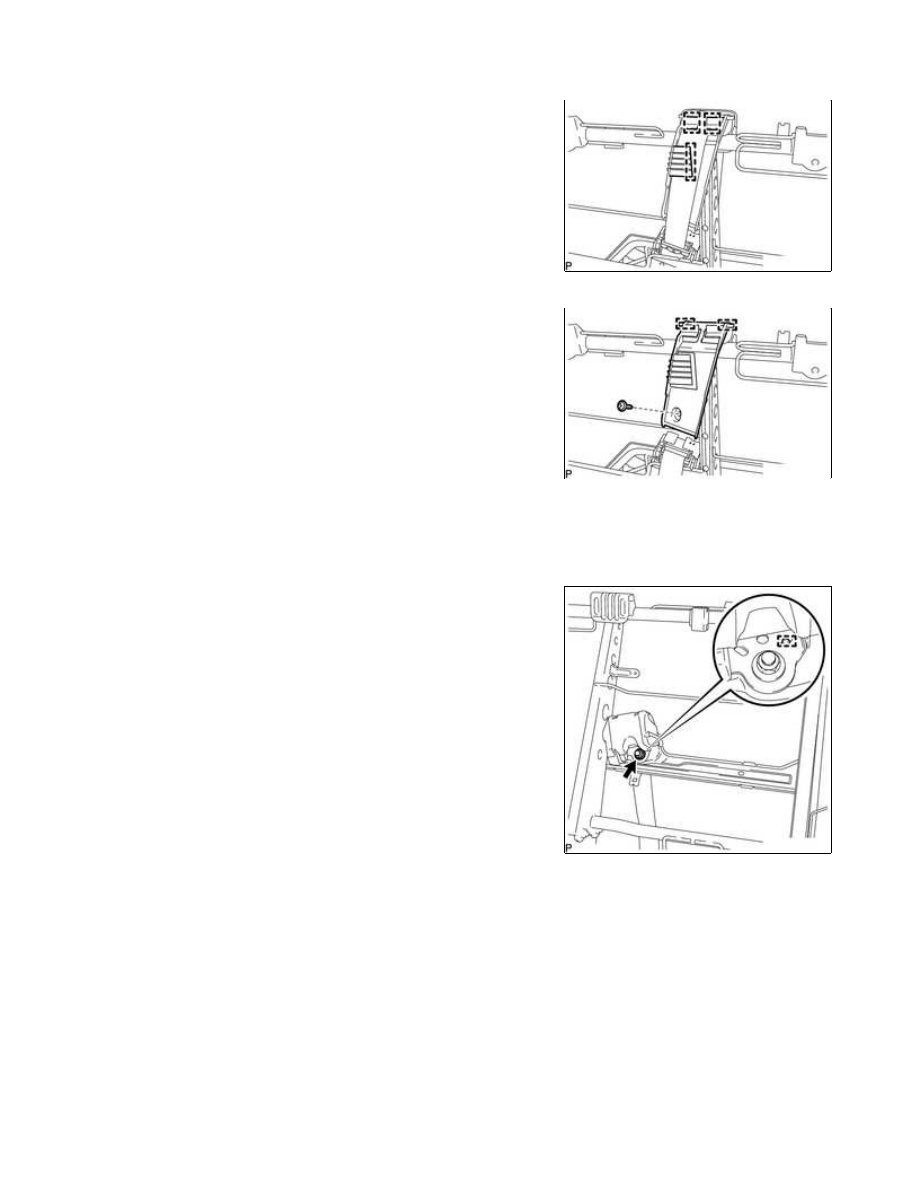

17. REMOVE REAR SEAT SHOULDER BELT HOLE COVER

(a) Detach the 3 guides and remove the rear center seat outer belt

assembly.

(b) Remove the screw.

(c) Detach the 2 guides and remove the rear seat shoulder belt hole cover.

18. REMOVE REAR CENTER SEAT OUTER BELT ASSEMBLY

(a) Remove the nut.

(b) Detach the guide and remove the rear center seat outer belt assembly.

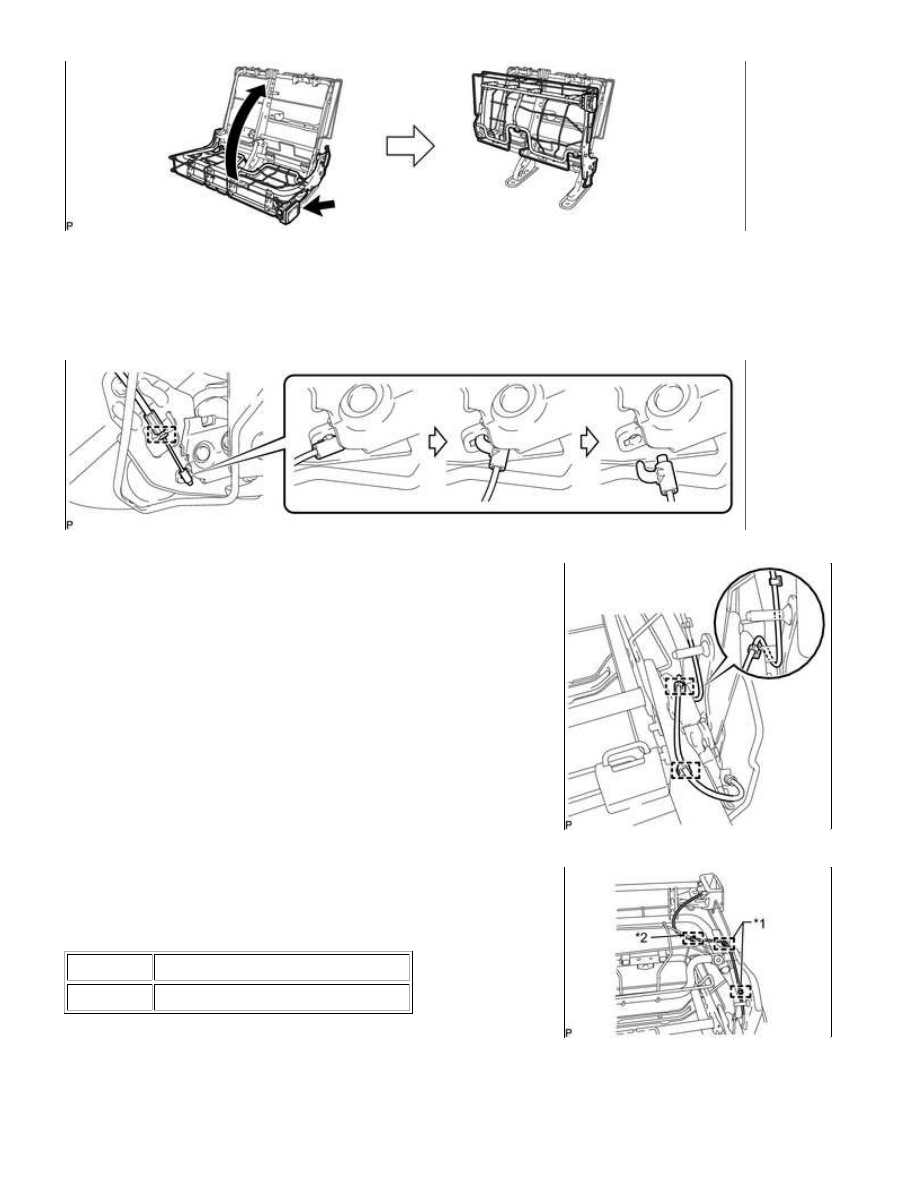

19. REMOVE NO. 1 RECLINING ADJUSTER RELEASE HANDLE LH

(a) Pull the No. 1 reclining adjuster release handle LH and fold up the rear seat cushion frame sub-assembly

LH.

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): DISASSEMB...

HINT:

Make sure that the rear seat cushion frame sub-assembly LH is locked.

(c) Detach the 2 cable clamps.

(d) Detach the 2 cable clamps.

Text in Illustration

*1

Clamp

*2

Cable Tie

(e) Cut off the cable tie.

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): DISASSEMB...

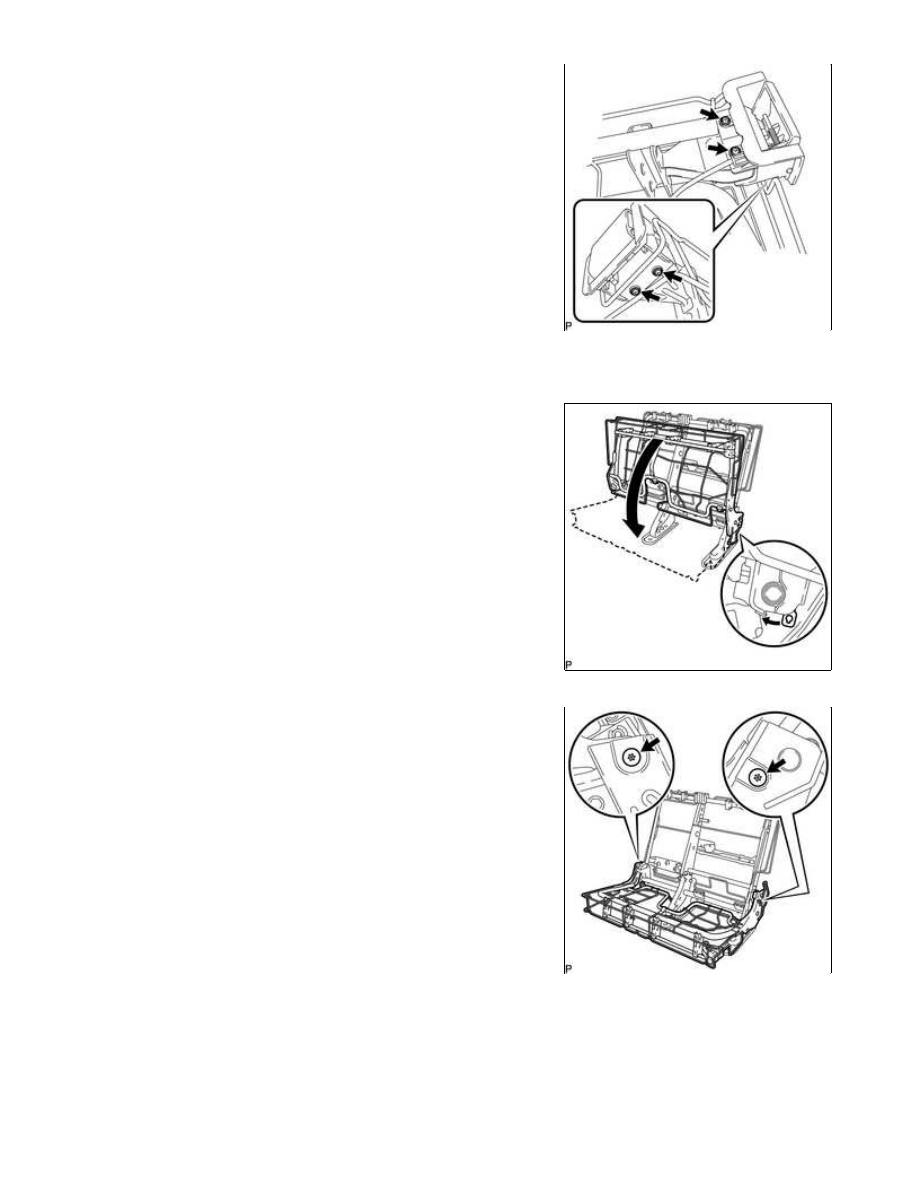

(f) Remove the 4 screws and No. 1 reclining adjuster release handle

LH.

20. REMOVE REAR SEAT CUSHION FRAME SUB-ASSEMBLY LH

HINT:

Do not lock the rear seat cushion frame sub-assembly LH.

(b) Using a T40 "TORX" socket wrench, remove the 2 bolts and rear

seat cushion frame sub-assembly LH.

21. REMOVE REAR SEAT TURN LOCK SUB-ASSEMBLY
