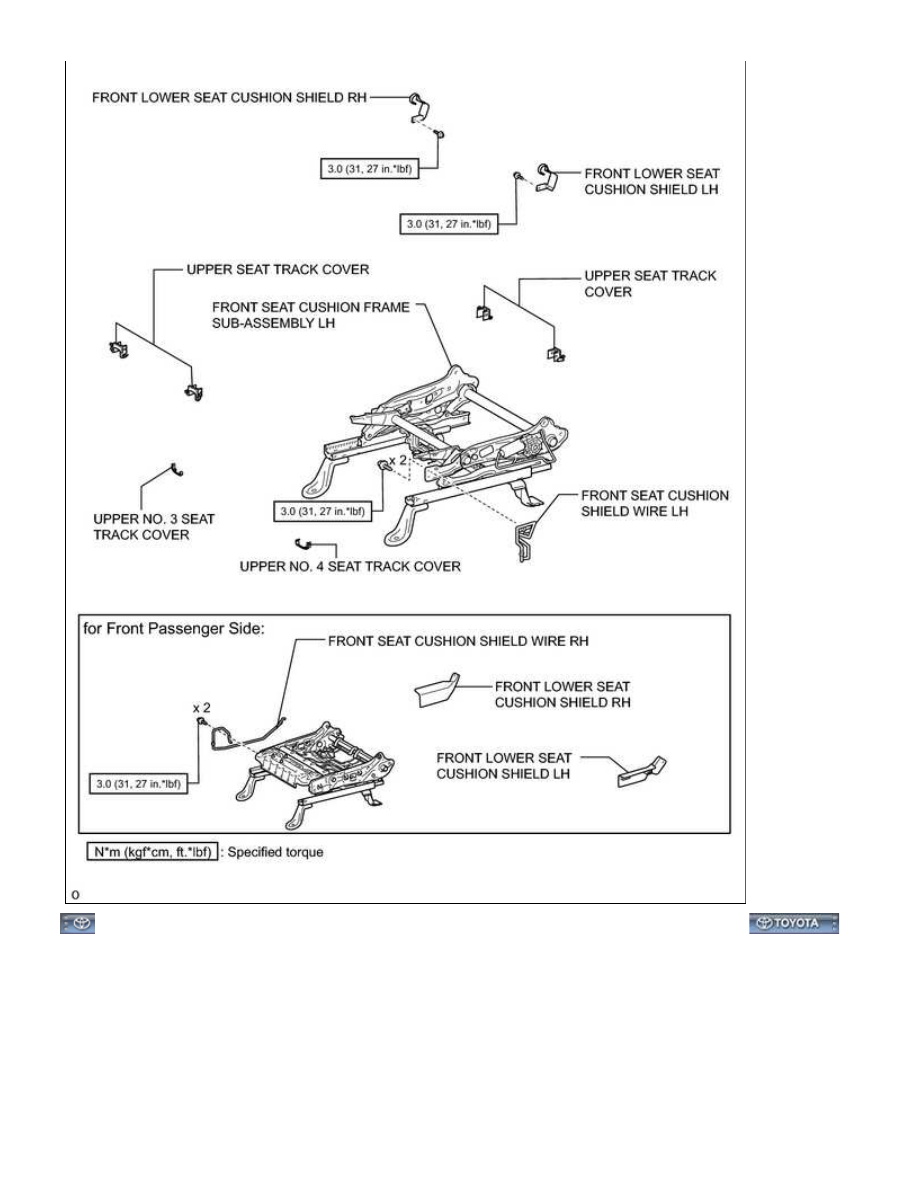

SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: COMPONENTS; ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000032UI01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

ON-VEHICLE INSPECTION

1. INSPECT POWER SEAT MOTOR ASSEMBLY

(a) Check the PTC operation inside the power seat motor.

HINT:

The PTC thermistor's resistance increases when the power seat switch is held down even after the power

seat has been moved to the maximum in one direction. If the resistance increases beyond a specified level,
current is cut to prevent a short circuit.

NOTICE:

The inspection should be performed with the seat installed in the vehicle.
Perform the 4 steps below for each power seat function.

(1) Choose a power seat function. Operate the power seat switch and move the seat as much as possible in

one direction. Keep the seat in that position for approximately 60 seconds.

(2) Operate the power seat switch again and continue to try to move the seat in the same direction as in

Standard:

4 to 90 seconds

(3) After current has been cut, release the power seat switch and wait for approximately 60 seconds.

(4) Operate the same power seat switch and move the seat in the opposite direction. Check that the motor

operates.

SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: ON-VEHICLE IN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE000YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

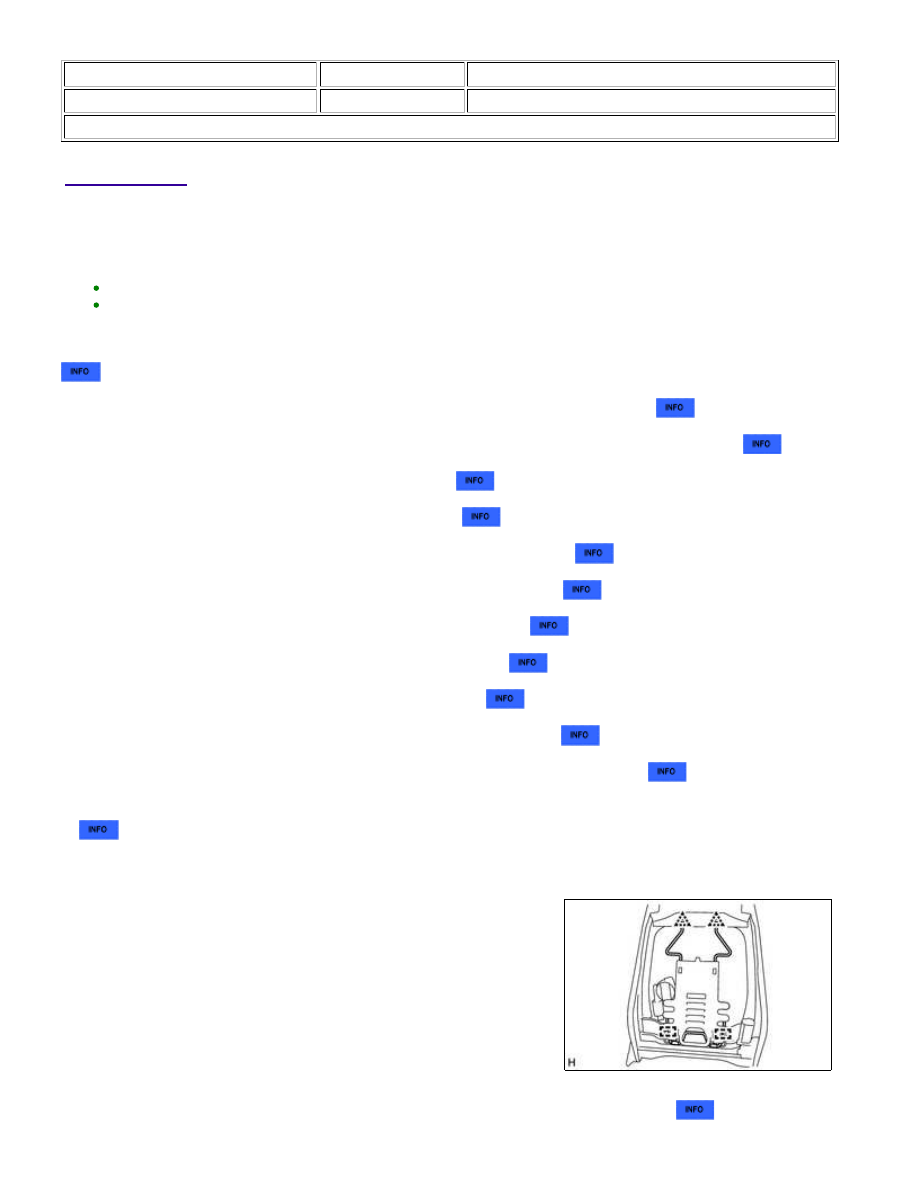

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY

2. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH (for Driver Side)

3. REMOVE FRONT SEAT INNER BELT ASSEMBLY RH (for Front Passenger Side)

4. REMOVE SEAT POSITION AIRBAG SENSOR

5. REMOVE FRONT SEAT CUSHION SHIELD LH

6. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

7. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

8. REMOVE SEPARATE TYPE FRONT SEATBACK COVER

9. REMOVE SEPARATE TYPE FRONT SEATBACK PAD

10. REMOVE FRONT SEAT AIRBAG ASSEMBLY LH

11. REMOVE FRONT SEATBACK WIRE LH (for Driver Side)

12. REMOVE FRONT SEATBACK WIRE RH (for Front Passenger Side)

13. REMOVE SEATBACK CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)

14. REMOVE FRONT SEATBACK FRAME SUB-ASSEMBLY LH

(a) Detach the 2 clips and 2 guides to remove the lumbar support

adjuster assembly LH from the front seatback frame

sub-assembly LH.

15. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: REMOVAL; 201...

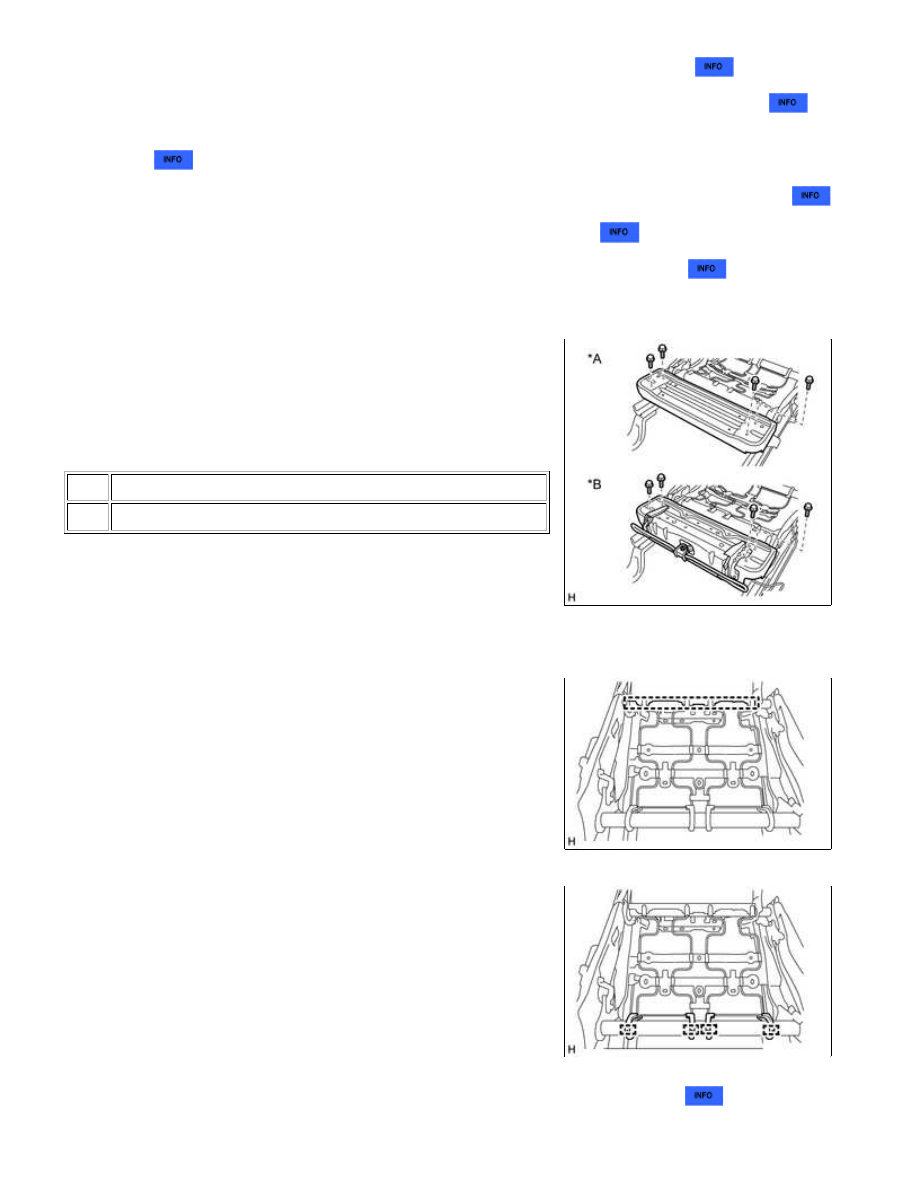

16. REMOVE OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

17. REMOVE SEAT HEATER CONTROL SUB-ASSEMBLY LH (w/ Seat Heater System)

18. REMOVE SEAT CUSHION CLIMATE CONTROL DUCT LH (w/ Climate Control Seat

System)

19. REMOVE SEAT CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)

20. REMOVE FRONT SEAT CUSHION WIRE LH (for Driver Side)

21. REMOVE FRONT SEAT CUSHION WIRE RH (for Front Passenger Side)

22. REMOVE FRONT SEAT CUSHION PANEL SUB-ASSEMBLY

(a) Remove the 4 bolts and front seat cushion panel sub-assembly.

Text in Illustration

*A

w/o Leg Support Adjustment Switch

*B

w/ Leg Support Adjustment Switch

23. REMOVE FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH

front seat cushion spring assembly from the front seat cushion

frame sub-assembly LH.

24. REMOVE FRONT LOWER SEAT CUSHION SHIELD LH (for Driver Side)

SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: REMOVAL; 201...
