A

OK

NEXT

RESULT

PROCEED TO

NG (power seat control function)

B

NG (seat position memory function)

C

NG (seat position restoring function)

D

NG (memory call registration function)

E

B

Go to PROBLEM SYMPTOMS TABLE

C

Go to OTHER FLOW CHART (Power Seat Position is

not Memorized)

D

Go to OTHER FLOW CHART (Power Seat does not

Return to Memorized Position)

E

Go to OTHER FLOW CHART (Wireless Transmitter

Memory Function does not Operate)

3.

CHECK WIRELESS DOOR LOCK CONTROL SYSTEM

.

OK:

Wireless lock/unlock function operates normally.

NG

Go to WIRELESS DOOR LOCK CONTROL SYSTEM

4.

REPLACE POSITION CONTROL ECU AND SWITCH ASSEMBLY

(a) Temporarily replace the position control ECU and switch assembly with a new or normally

functioning one



.

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Wire...

5.

CHECK MEMORY CALL FUNCTION

(a) Perform a seat position memory function



.

(b) Perform a memory call registration function



.

(c) Turn the ignition switch off.

(d) Close and lock all doors.



.

OK:

Driver seat moves to the memorized position.

NG

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK ASSEMBLY)

OK

END (POSITION CONTROL ECU AND SWITCH

ASSEMBLY WAS DEFECTIVE)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Wire...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000003X2T03AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Power Seat Power Easy Access System

Function does not Operate; 2015 MY Tundra [08/2014 -        ]

Power Seat Power Easy Access System Function does not Operate

DESCRIPTION

When the ignition switch is off and the shift lever is in P, the power seat slides rearwards when the seat belt

tongue plate is disengaged from the front seat inner belt assembly LH (auto away function). Also the power

seat slides forward when the seat belt tongue plate is engaged to the front seat inner belt assembly LH with

the ignition switch ACC or ON, and the shift lever in P.

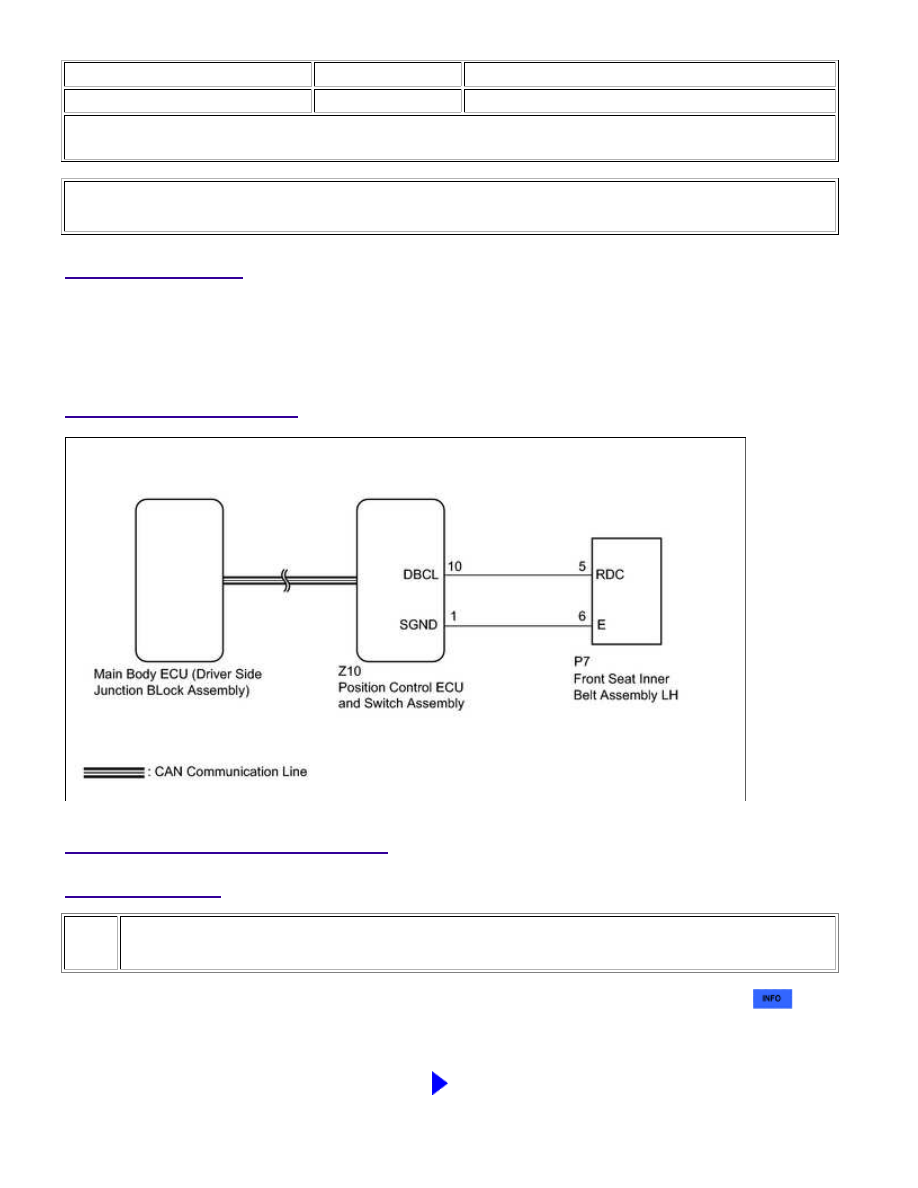

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Use the Techstream to check if the CAN communication system is functioning normally



.

OK:

CAN communication DTC is not output.

NG

Go to CAN COMMUNICATION SYSTEM

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Pow...

OK

A

OK

2.

CHECK FRONT POWER SEAT OPERATION



.

OK:

RESULT

PROCEED TO

Power seat functions operate normally

A

All power seat functions do not operate

B

One or more power seat motors do not operate

C

B

Go to OTHER FLOW CHART (Front Power Seat does

not Operate with Front Power Seat Switch)

C

Go to OTHER FLOW CHART (One or more Power Seat

Motors do not Operate)

3.

CHECK SEAT POSITION MEMORY FUNCTION



.

NOTICE:

The seat position will not be recorded if the SET switch and 2 seat memory switches are pressed
simultaneously.
If a memorizing operation has failed, release all switches. The seat memory function does not operate
unless the switches are released.

OK:

Seat position memory function operates normally.

NG

Go to GO TO PROBLEM SYMPTOMS TABLE

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Pow...
