OK

(a) Disconnect the Z7 lumbar support adjuster assembly LH (lumbar motor) connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z2-1 (R) - Z7-1

Always

Below 1 Ω

Z2-3 (H) - Z7-2

Always

Below 1 Ω

Z2-1 (R) or Z7-1 - Body ground

Always

10 kΩ or higher

Z2-3 (H) or Z7-2 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

15.

INSPECT FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (LEG MOTOR)



.

(2) Inspect the front seat cushion frame sub-assembly LH (leg motor) )



.

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

16.

INSPECT FRONT POWER SEAT SWITCH LH (SEAT CUSHION CONTROL)



.

(2) Inspect the front power seat switch LH (seat cushion control)



.

NG

REPLACE FRONT POWER SEAT SWITCH LH

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...

OK

OK

17.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT POWER SEAT SWITCH LH)

(a) Disconnect the Z9 position control ECU and switch assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-7 (+B1) - Z15-2

Always

Below 1 Ω

Z9-2 (GND1) - Z15-1

Always

Below 1 Ω

Z9-2 (GND1) - Z15-4

Always

Below 1 Ω

Z9-7 (+B1) or Z15-2 - Body ground

Always

10 kΩ or higher

Z9-2 (GND1) or Z15-1 - Body ground

Always

Below 1 Ω

Z9-2 (GND1) or Z15-4 - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

18.

CHECK HARNESS AND CONNECTOR (FRONT SEAT CUSHION FRAME SUB-ASSEMBLY
LH - FRONT POWER SEAT SWITCH LH)

(a) Disconnect the Z8 front seat cushion frame sub-assembly LH (leg motor) connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z15-5 - Z8-2

Always

Below 1 Ω

Z15-3 - Z8-1

Always

Below 1 Ω

Z15-5 or Z8-2 - Body ground

Always

10 kΩ or higher

Z15-3 or Z8-1 - Body ground

Always

10 kΩ or higher

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002RB204GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Power Seat Position is not Memorized; 2015

MY Tundra [08/2014 -        ]

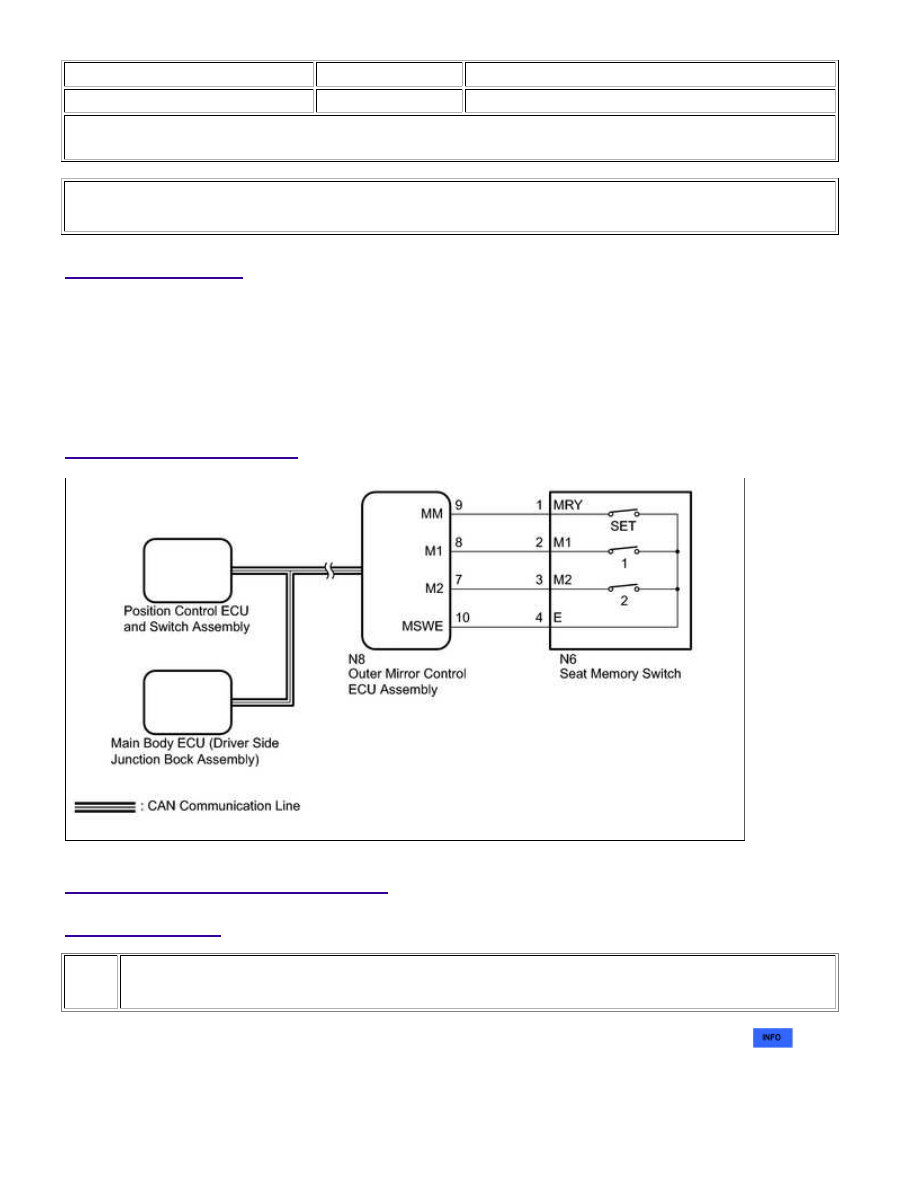

Power Seat Position is not Memorized

DESCRIPTION

The main body ECU (driver side junction block assembly) receives seat memory switch signals from the outer

mirror control ECU assembly via CAN communication. If the seat memory SET switch is being pressed when one of

to the position control ECU and switch assembly. After receiving the request signal, the position control ECU and

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Use the Techstream to check if the CAN communication system is functioning normally



.

OK:

CAN communication DTC is not output.
