Toyota Tundra (2015 year). Manual - part 2461

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002Y3H00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Front Power Seat does not Operate with

Front Power Seat Switch; 2015 MY Tundra [08/2014 -        ]

Front Power Seat does not Operate with Front Power Seat Switch

DESCRIPTION

When a signal is input into the position control ECU and switch assembly, the ECU manages the signals received

from the power seat switches, and operates each motors. If the position control ECU and switch assembly receives

more than 2 motors operation signals, the motor is stopped. Manual operation is restarted after the position

control ECU and switch assembly receives 1 signal only.

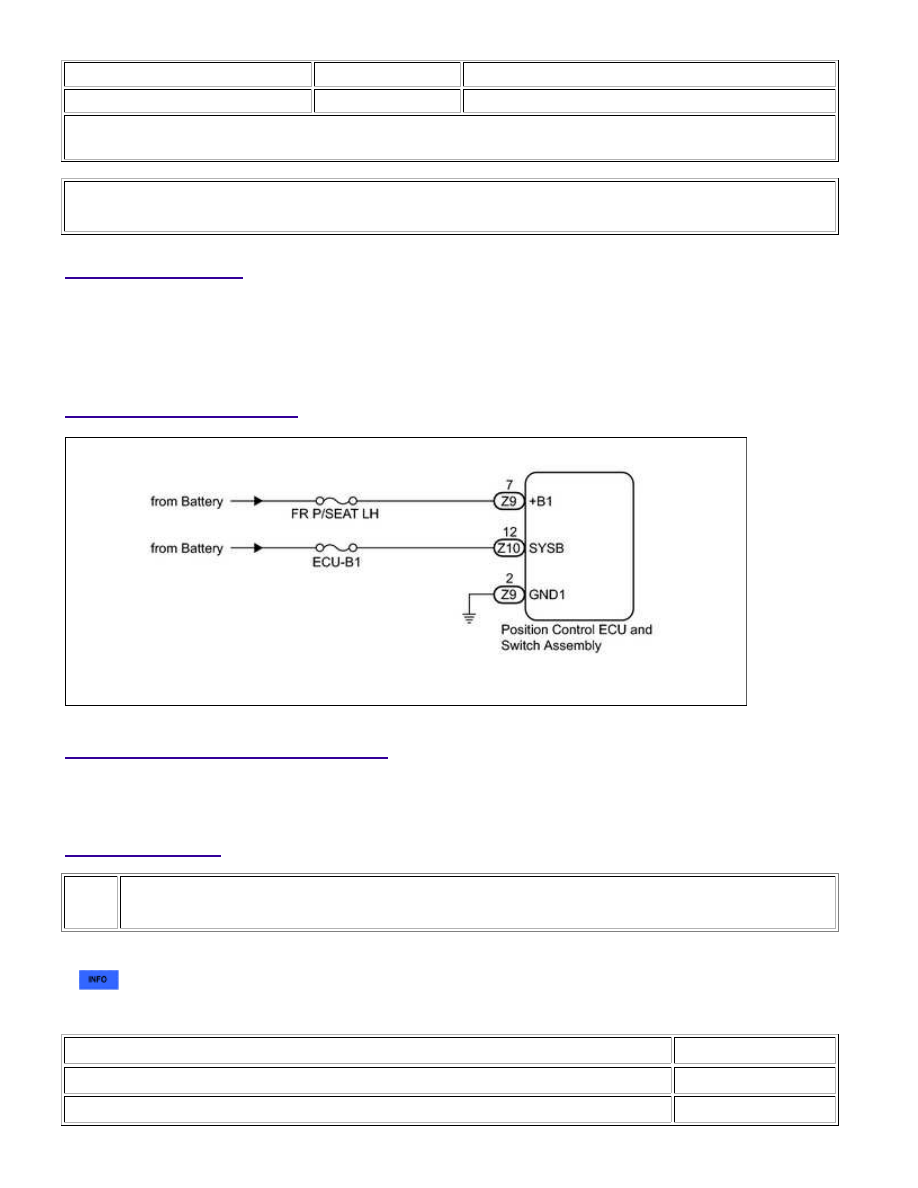

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CHECK FRONT POWER SEAT OPERATION

.

Result

RESULT

PROCEED TO

All power seat functions does not operate

A

One or more power seat functions does not operate

B

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Fron...

A

B

Go to OTHER FLOW CHART (One or more Power Seat

Motors do not Operate)

2.

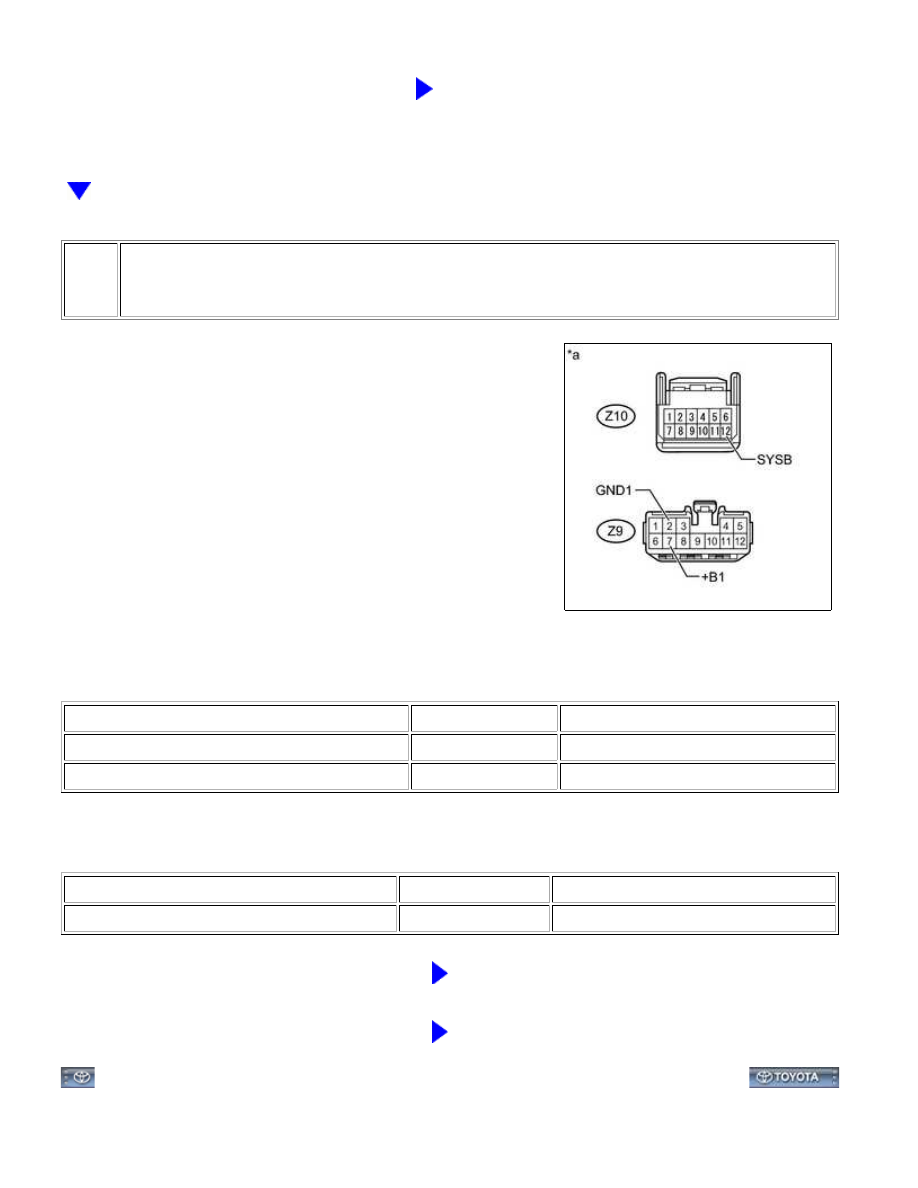

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - BATTERY AND BODY GROUND)

(a) Disconnect the Z9 and Z10 position control ECU and switch

assembly connectors.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-7 (+B1) - Body ground

Always

11 to 14 V

Z10-12 (SYSB) - Body ground

Always

11 to 14 V

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-2 (GND1) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Fron...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000019J8014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One or more Power Seat Motors do not

Operate; 2015 MY Tundra [08/2014 -        ]

One or more Power Seat Motors do not Operate

DESCRIPTION

When a signal is input into the position control ECU and switch assembly, the ECU manages the signals received

from the power seat switches, and operates each motors. If the position control ECU and switch assembly receives

more than 2 motor operation signals, the motor is stopped. Manual operation is restarted after the position control

ECU and switch assembly receives 1 signal only.

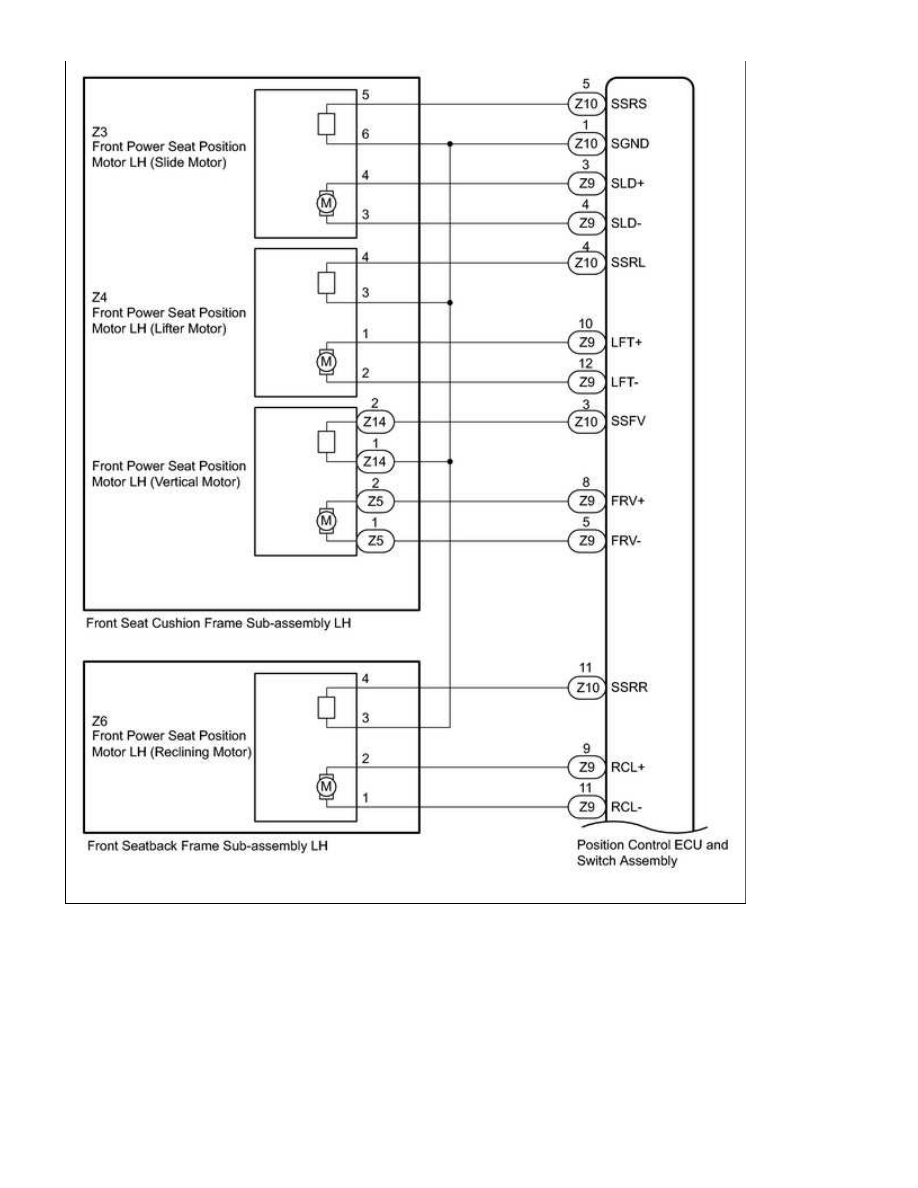

WIRING DIAGRAM

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...
