Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B2652; Front Vertical Sensor Malfunction;

2015 MY Tundra [08/2014 -        ]

DTC

B2652

Front Vertical Sensor Malfunction

DESCRIPTION

When the position control ECU and switch assembly does not receive a sensor signal despite upward or downward

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2652

The upward and downward lock detection position

assembly

Front seat cushion frame sub-assembly

LH (vertical motor)

Harness or connector

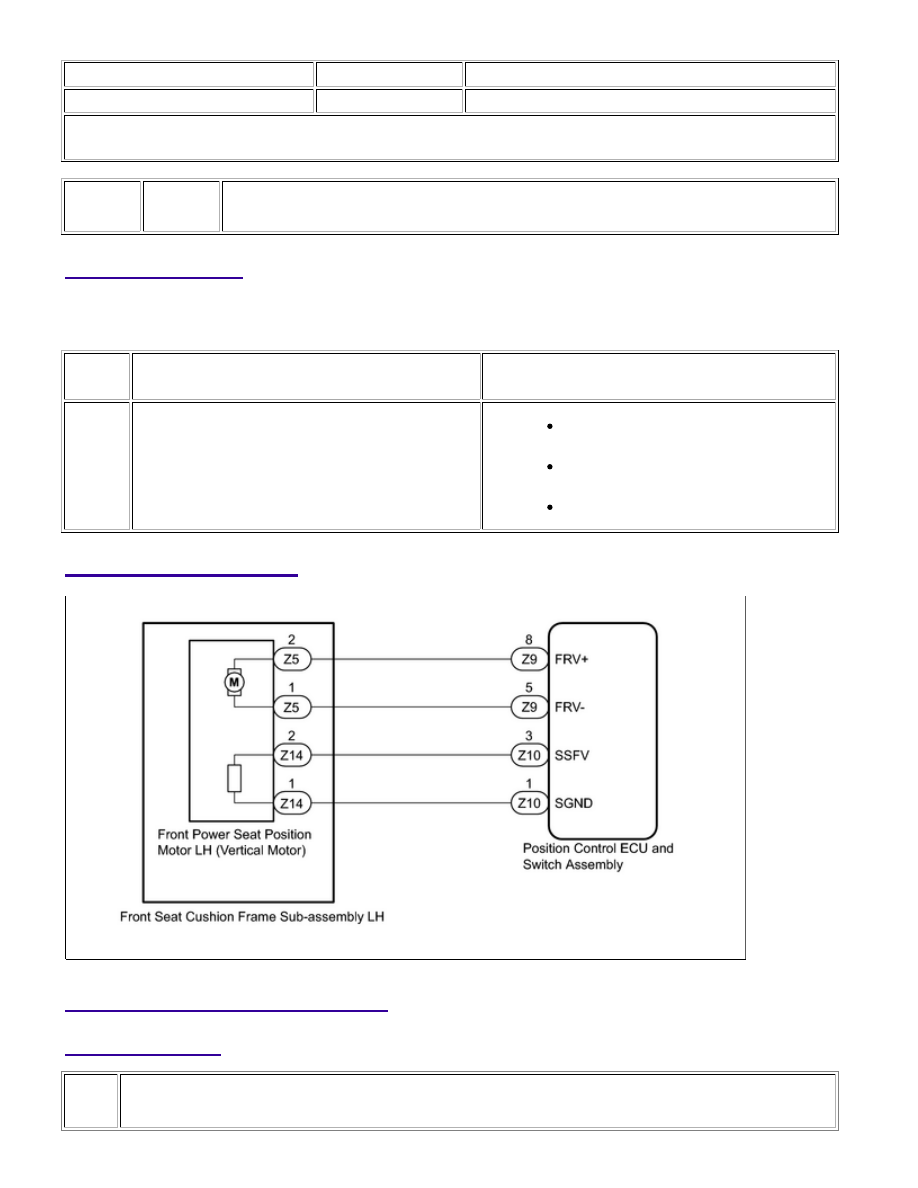

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (FRONT VERTICAL OPERATION)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Driver Seat / Active Test.

(e) Perform the Active Test according to the display on the Techstream.

Driver Seat

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Front Vertical Operation

Seat front vertical operation

Up / OFF / Down

-

OK:

Motor operates normally.

NG

GO TO STEP 5

2.

CHECK POSITION CONTROL ECU AND SWITCH ASSEMBLY (VERTICAL MOTOR
CIRCUIT)

(a) Disconnect the front seat cushion frame sub-assembly LH

(vertical motor) connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

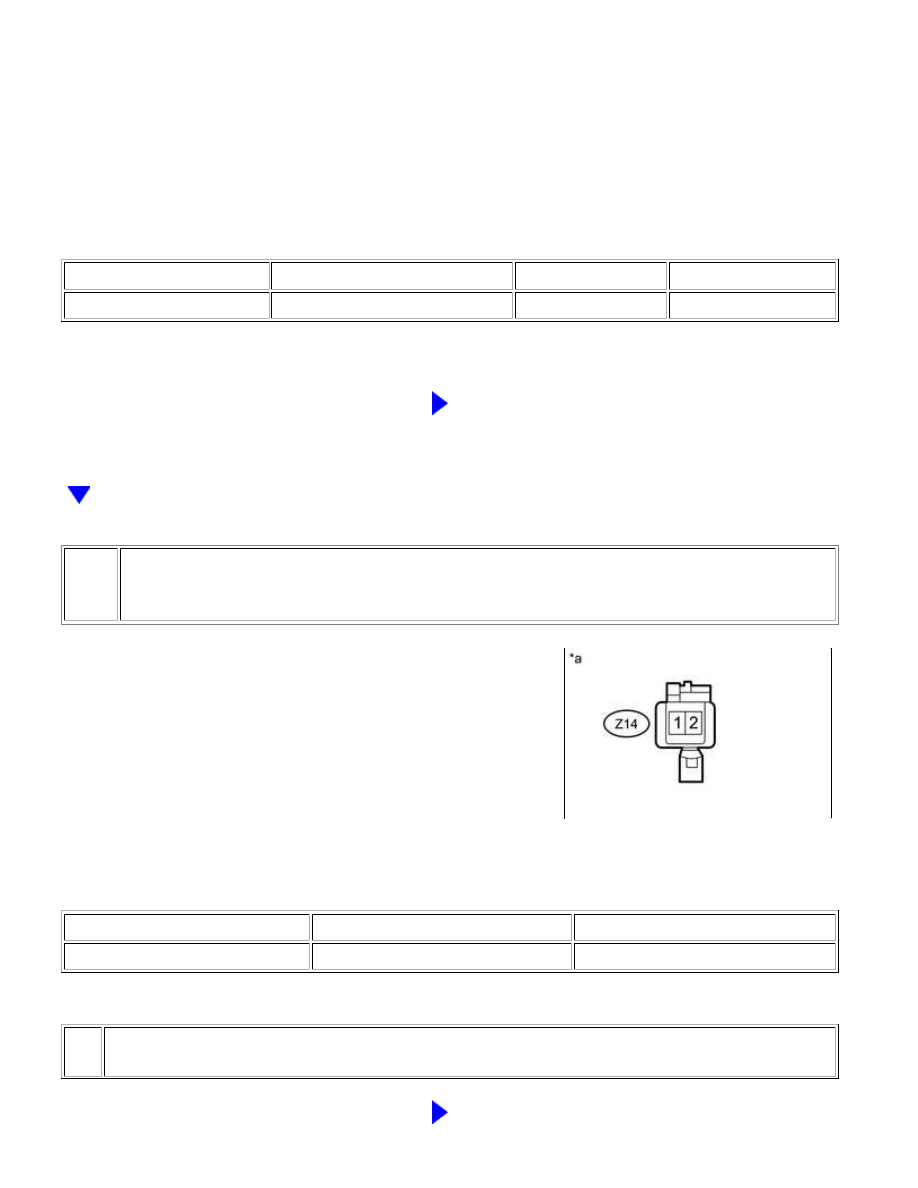

Z14-1 - Z14-2

Front vertical switch on

4.8 to 5.1 V

Text in Illustration

*a

NG

GO TO STEP 4

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

3.

CHECK FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (VERTICAL MOTOR)

(a) Reconnect the front seat cushion frame sub-assembly LH

(vertical motor) connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

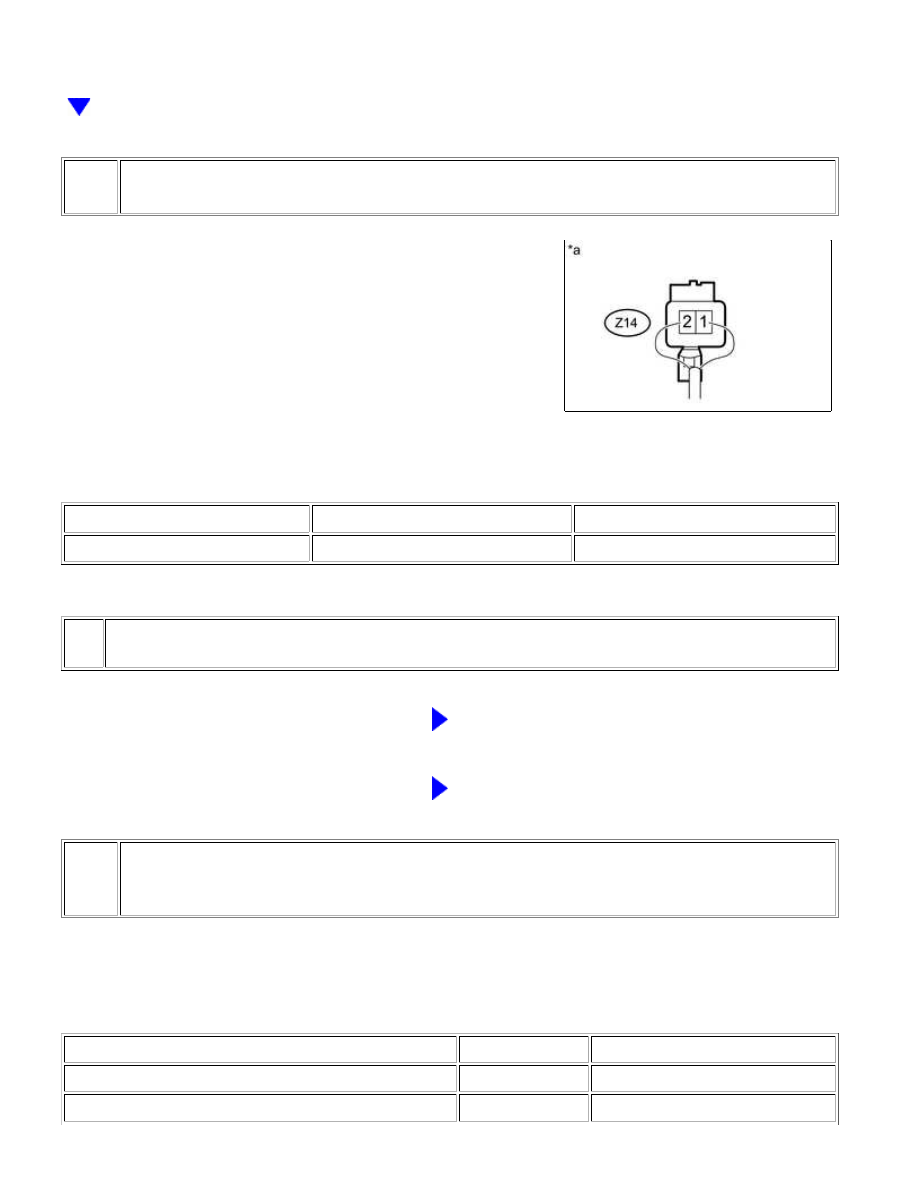

Z14-2 - Body ground

Front vertical switch on

4.5 to 4.8 V

Text in Illustration

*a

Component with harness connected

(Front Seat Cushion Frame Sub-assembly LH [Vertical Motor])

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

4.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z10 position control ECU and switch assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-3 (SSFV) - Z14-2

Always

Below 1 Ω

Z10-1 (SGND) - Z14-1

Always

Below 1 Ω

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-3 (SSFV) or Z14-2 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z14-1 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

5.

INSPECT FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (VERTICAL MOTOR)

(a) Remove the front seat cushion frame sub-assembly LH (vertical motor)



.

(b) Inspect the front seat cushion frame sub-assembly LH (vertical motor)



.

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

6.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z9 position control ECU and switch assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-8 (FRV+) - Z5-2

Always

Below 1 Ω

Z9-5 (FRV-) - Z5-1

Always

Below 1 Ω

Z9-8 (FRV+) or Z5-2 - Body ground

Always

10 kΩ or higher

Z9-5 (FRV-) or Z5-1 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY
