OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Column Sh...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQF009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Column Shift Type): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY LH (for Manual Seat)

2. REMOVE FRONT SEAT ASSEMBLY RH (for Manual Seat)

HINT:

Use the same procedure described for the LH side.

3. REMOVE FRONT SEAT ASSEMBLY LH (for Power Seat)

4. REMOVE FRONT SEAT ASSEMBLY RH (for Power Seat)

HINT:

Use the same procedure described for the LH side.

5. REMOVE CENTER FRONT SEAT ASSEMBLY

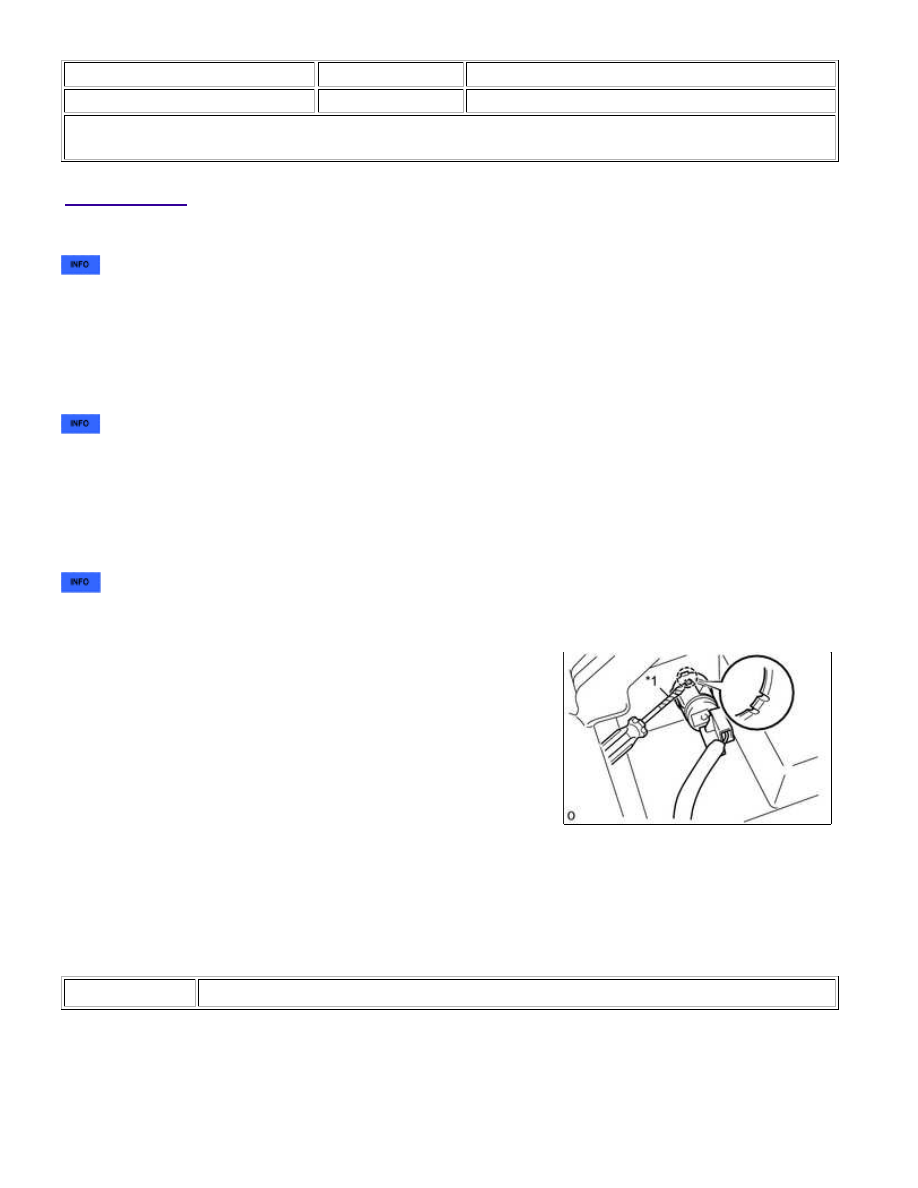

6. REMOVE POWER OUTLET SOCKET ASSEMBLY

(a) Disconnect the power outlet socket connector.

(b) Using a screwdriver, detach the claw and remove the power outlet socket assembly.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

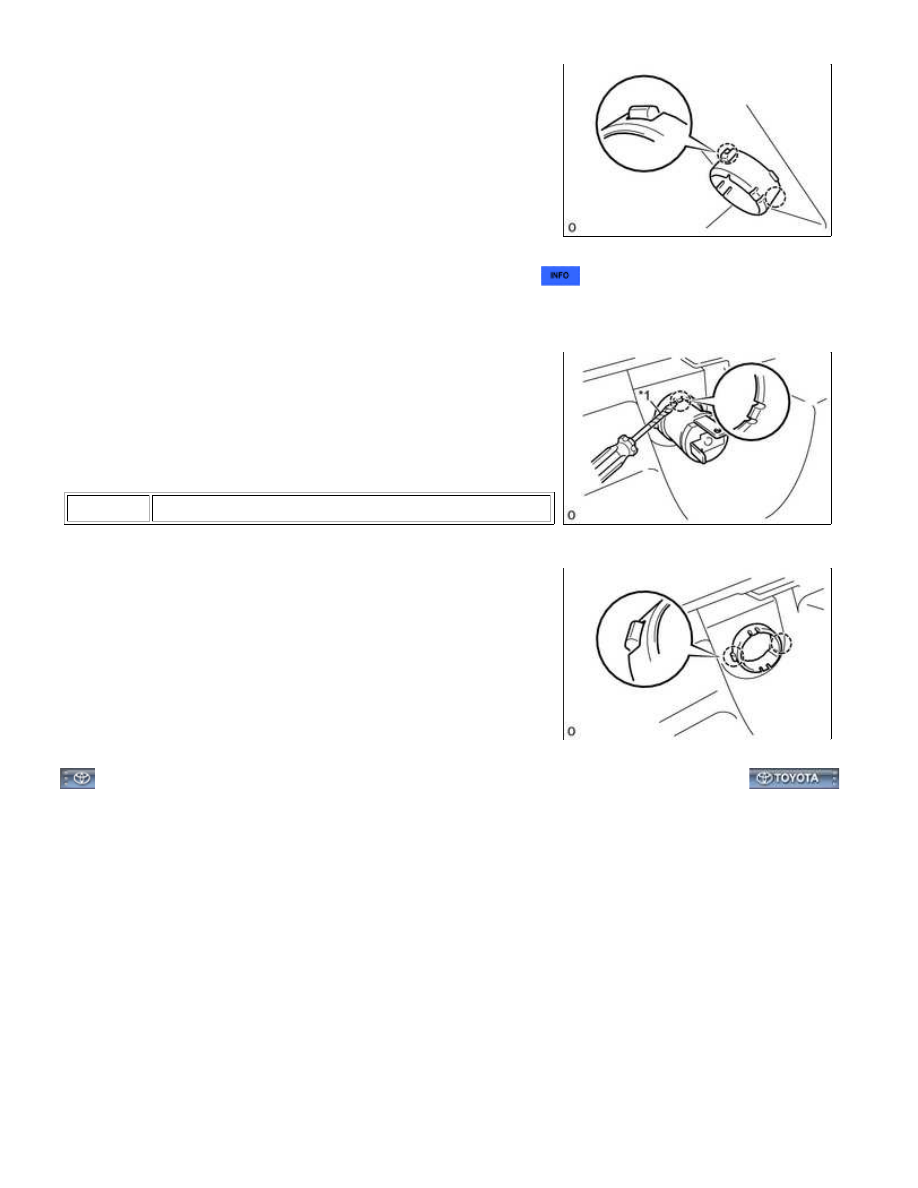

7. REMOVE POWER OUTLET SOCKET COVER

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Column Sh...

(a) Detach the 2 claws and remove the power outlet socket cover.

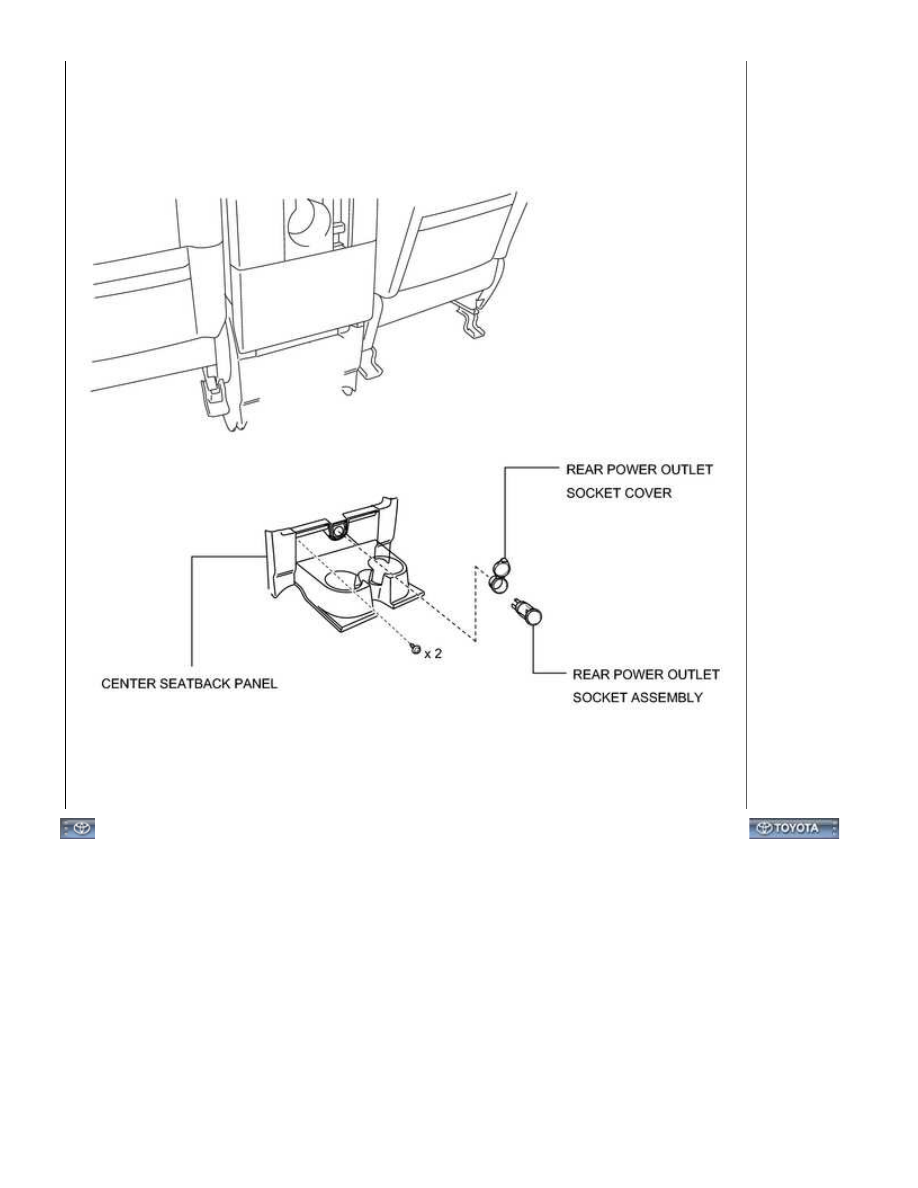

8. REMOVE CENTER SEATBACK PANEL (for Double Cab)

9. REMOVE REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

(a) Using a screwdriver, detach the claw and remove the rear power

outlet socket assembly.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

10. REMOVE REAR POWER OUTLET SOCKET COVER (for

Double Cab)

(a) Detach the 2 claws and remove the rear power outlet socket

cover.

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Column Sh...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQD009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Column Shift Type): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

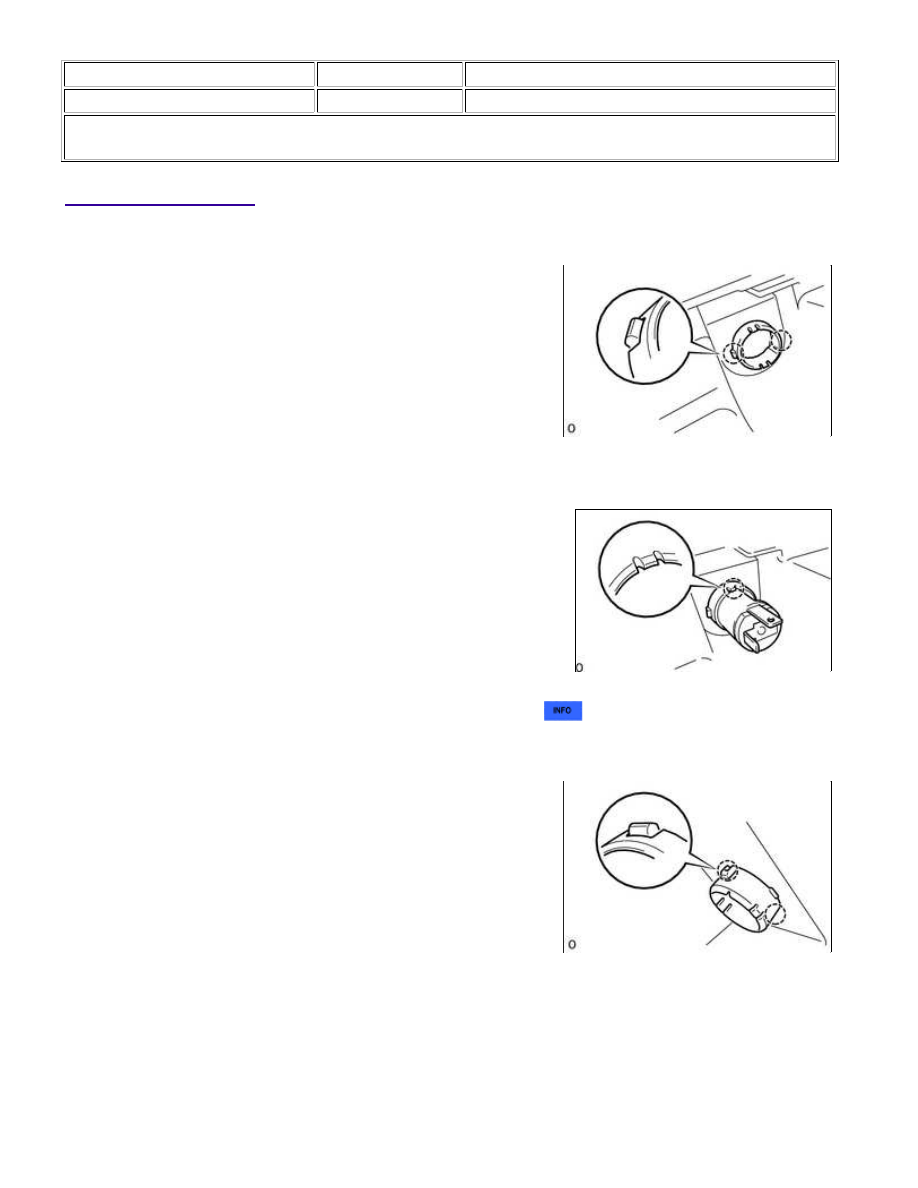

INSTALLATION

1. INSTALL REAR POWER OUTLET SOCKET COVER (for Double Cab)

(a) Attach the 2 claws to install the rear power outlet socket cover.

2. INSTALL REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

(a) Attach the claw to install the rear power outlet socket assembly.

3. INSTALL CENTER SEATBACK PANEL (for Double Cab)

4. INSTALL POWER OUTLET SOCKET COVER

(a) Attach the 2 claws to install the power outlet socket cover.

5. INSTALL POWER OUTLET SOCKET ASSEMBLY
