Toyota Tundra (2015 year). Manual - part 2417

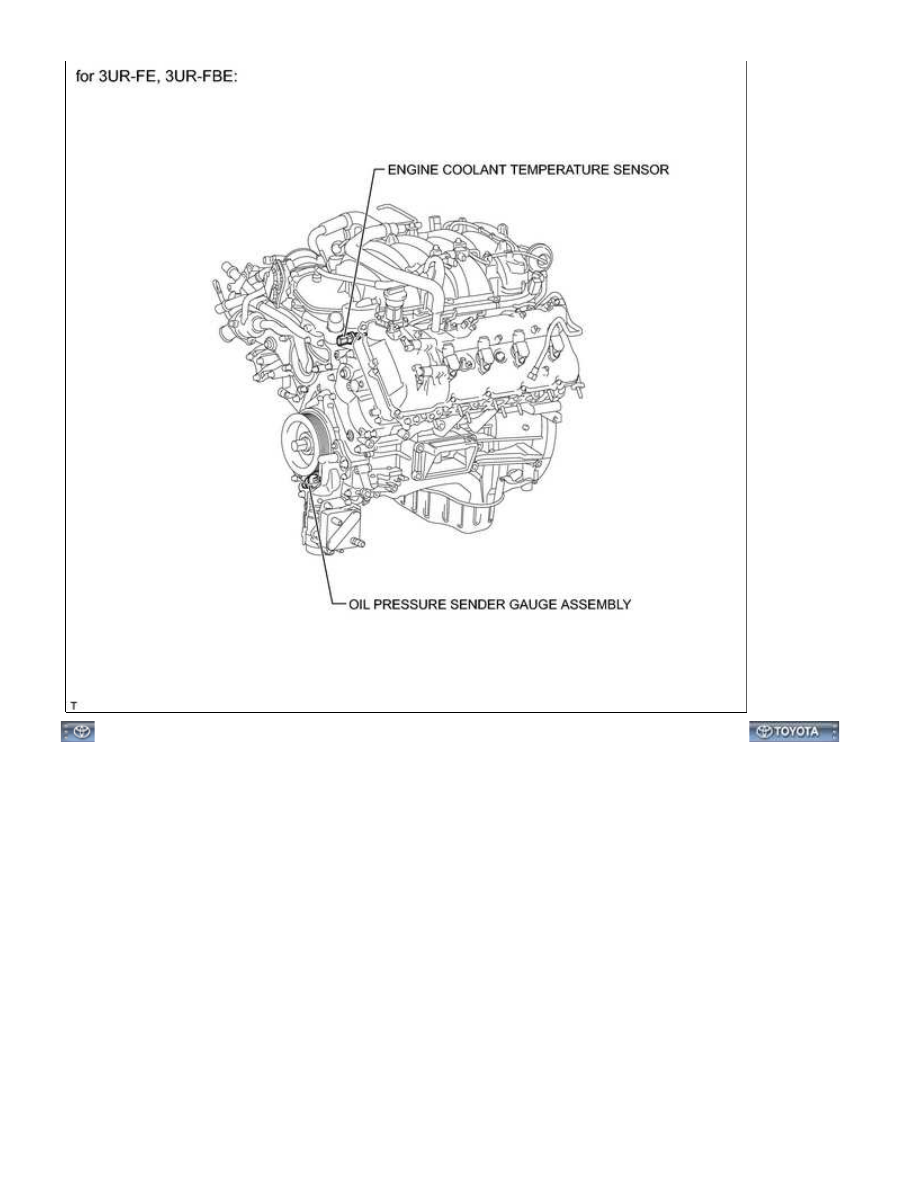

METER: METER / GAUGE SYSTEM: PARTS LOCATION; 2015 MY T...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002Z4R01SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

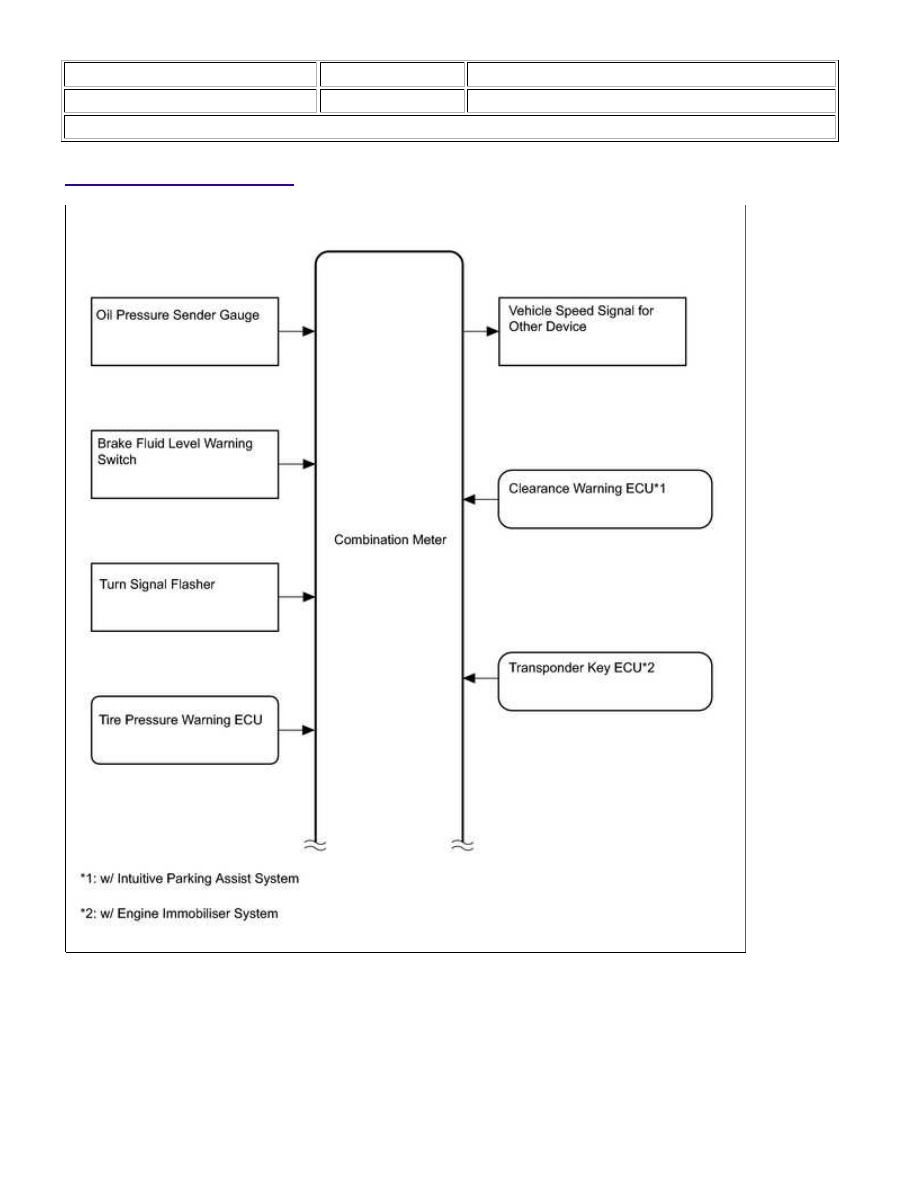

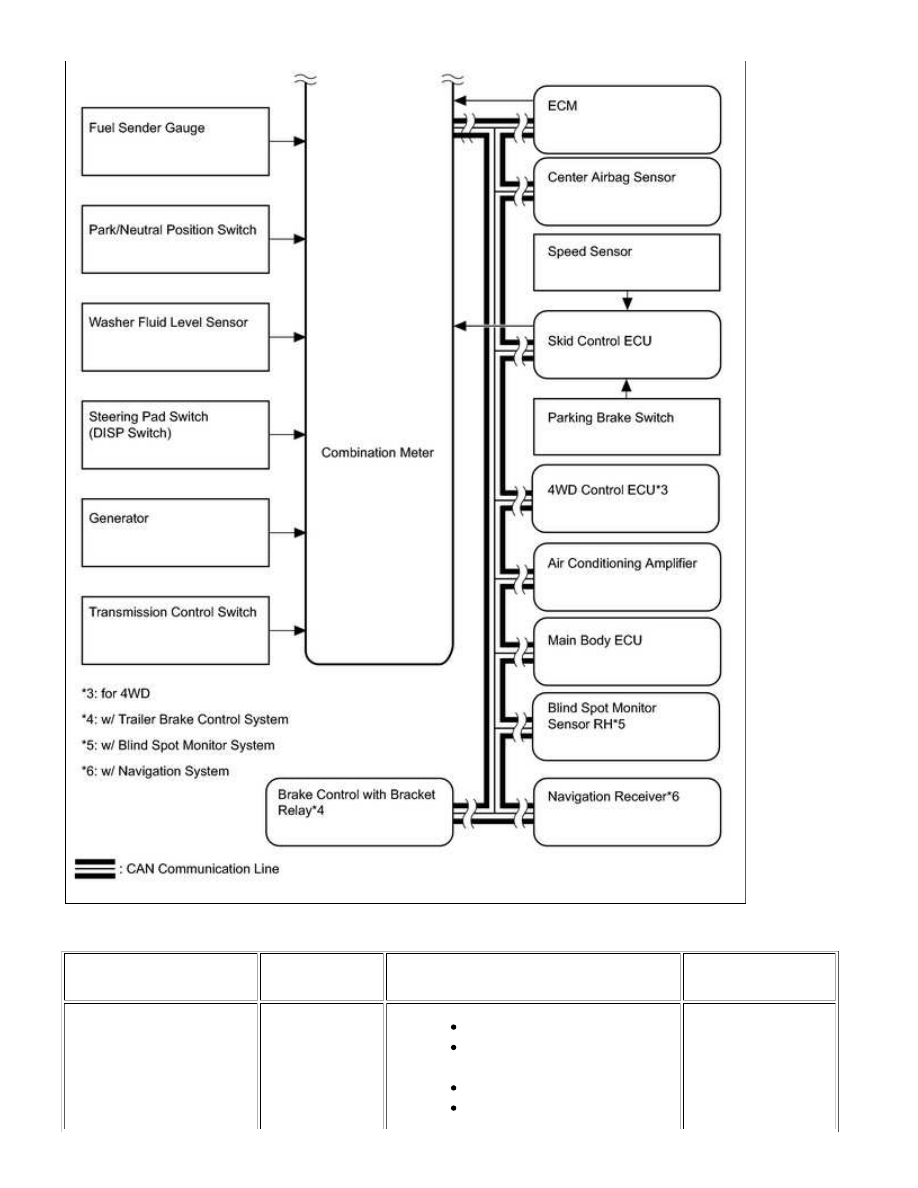

SYSTEM DIAGRAM

METER: METER / GAUGE SYSTEM: SYSTEM DIAGRAM; 2015 MY...

Communication table:

SENDER

RECEIVER

COMMUNICATION SIGNAL

COMMUNICATION

LINE

ECM

Combination

meter

TOW HAUL indicator light signal

Cruise control indicator light

signal*4

SET indicator light signal*4

Engine coolant temperature

CAN

METER: METER / GAUGE SYSTEM: SYSTEM DIAGRAM; 2015 MY...

SENDER

RECEIVER

COMMUNICATION SIGNAL

COMMUNICATION

LINE

signal

A/T OIL TEMP warning light

signal

Current gear position signal

Fuel injection information signal

Engine speed data

Center airbag sensor

Combination

meter

Passenger side seat belt buckle switch

signal

CAN

4WD control ECU*1

Combination

meter

SRS warning light signal

4HI indicator light signal

4LO indicator light signal

CAN

Skid control ECU

Combination

meter

ABS warning light signal

AUTO LSD indicator light signal

SLIP indicator light signal

VSC OFF indicator light signal

Vehicle speed signal

Brake warning light signal

CAN

Air conditioning amplifier

Combination

meter

Outside temperature signal

CAN

Main body ECU

Combination

meter

Driver side seat belt buckle

switch signal

Courtesy light switch signal

Key unlock warning signal

BEAM indicator light signal

HEAD indicator light signal*2

TAIL indicator light signal*3

Light reminder signal

CAN

Blind spot monitor sensor

RH*5

Combination

meter

Blind spot monitor system warning signal

CAN

Navigation receiver*6

Combination

meter

Turn by turn navigation display signal

CAN

Brake control with bracket

relay*8

Combination

meter

Trailer brake control system warning

signal

CAN

*1: for 4WD

*2: for U.S.A.

*3: except U.S.A.

*4: w/ Cruise Control System

*5: w/ Blind Spot Monitor System

*6: w/ Navigation System
