Toyota Tundra (2015 year). Manual - part 2412

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030K0009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: ROOM LIGHT SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

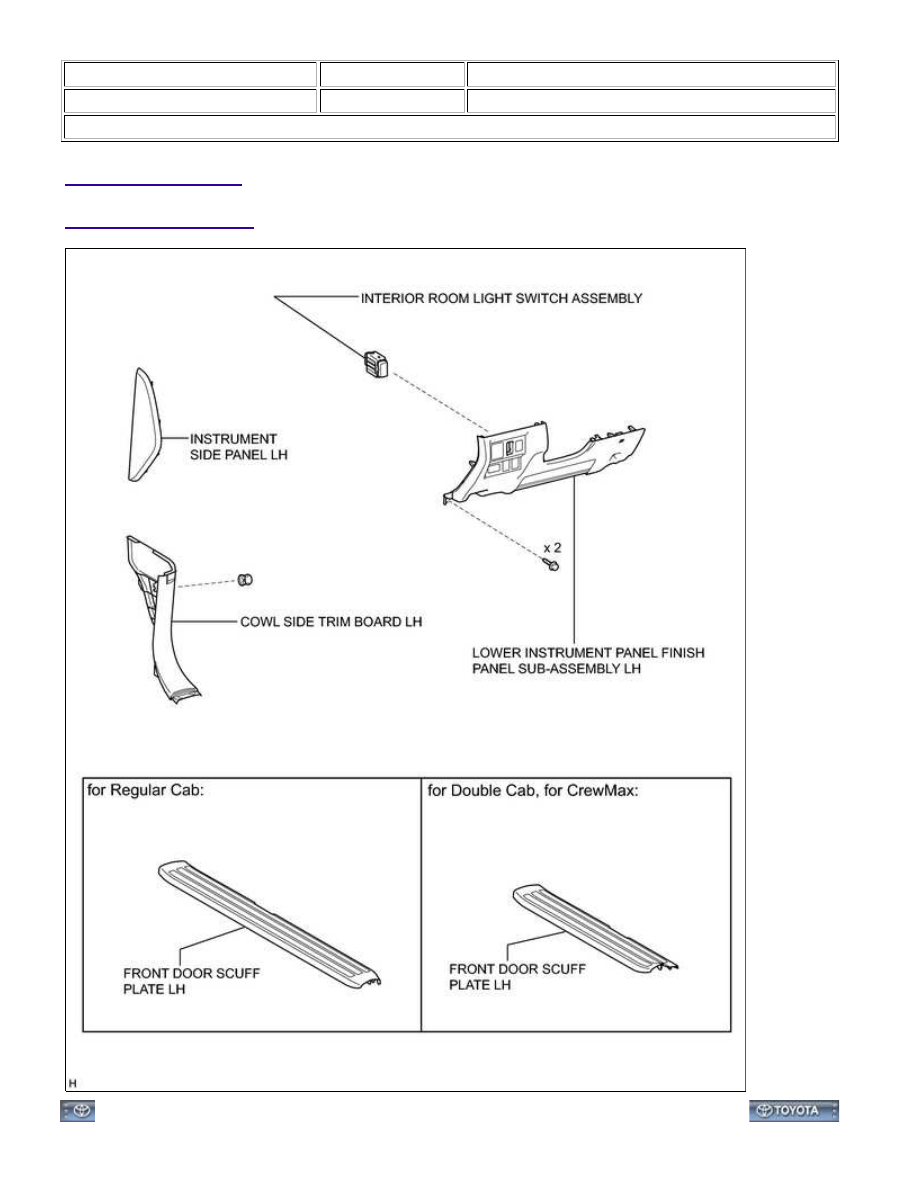

ILLUSTRATION

LIGHTING: ROOM LIGHT SWITCH: COMPONENTS; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030K100CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: ROOM LIGHT SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

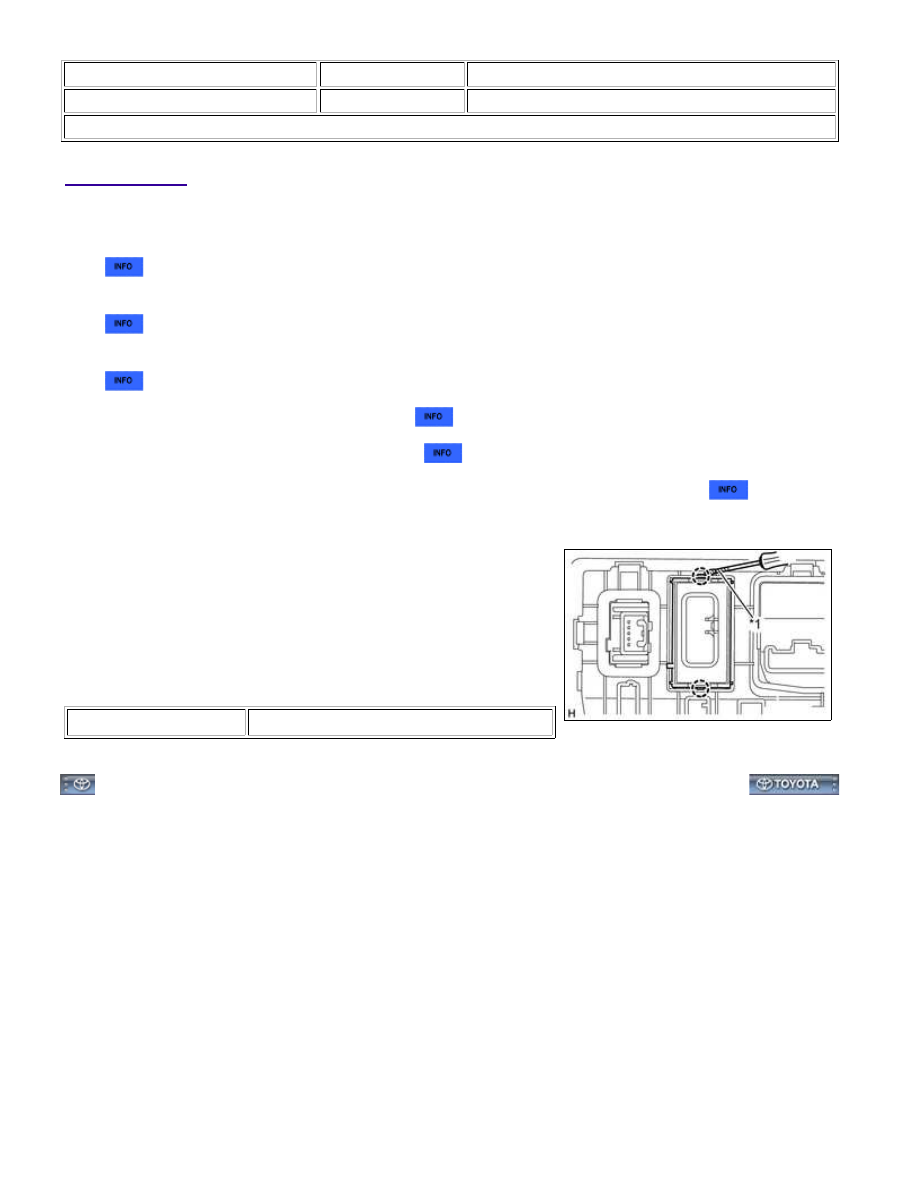

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

2. REMOVE COWL SIDE TRIM BOARD LH

3. REMOVE INSTRUMENT SIDE PANEL LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE INTERIOR ROOM LIGHT SWITCH ASSEMBLY

(a) Using a screwdriver, detach the 2 claws and remove the interior

room light switch assembly.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Tape

LIGHTING: ROOM LIGHT SWITCH: REMOVAL; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030JZ009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: ROOM LIGHT SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

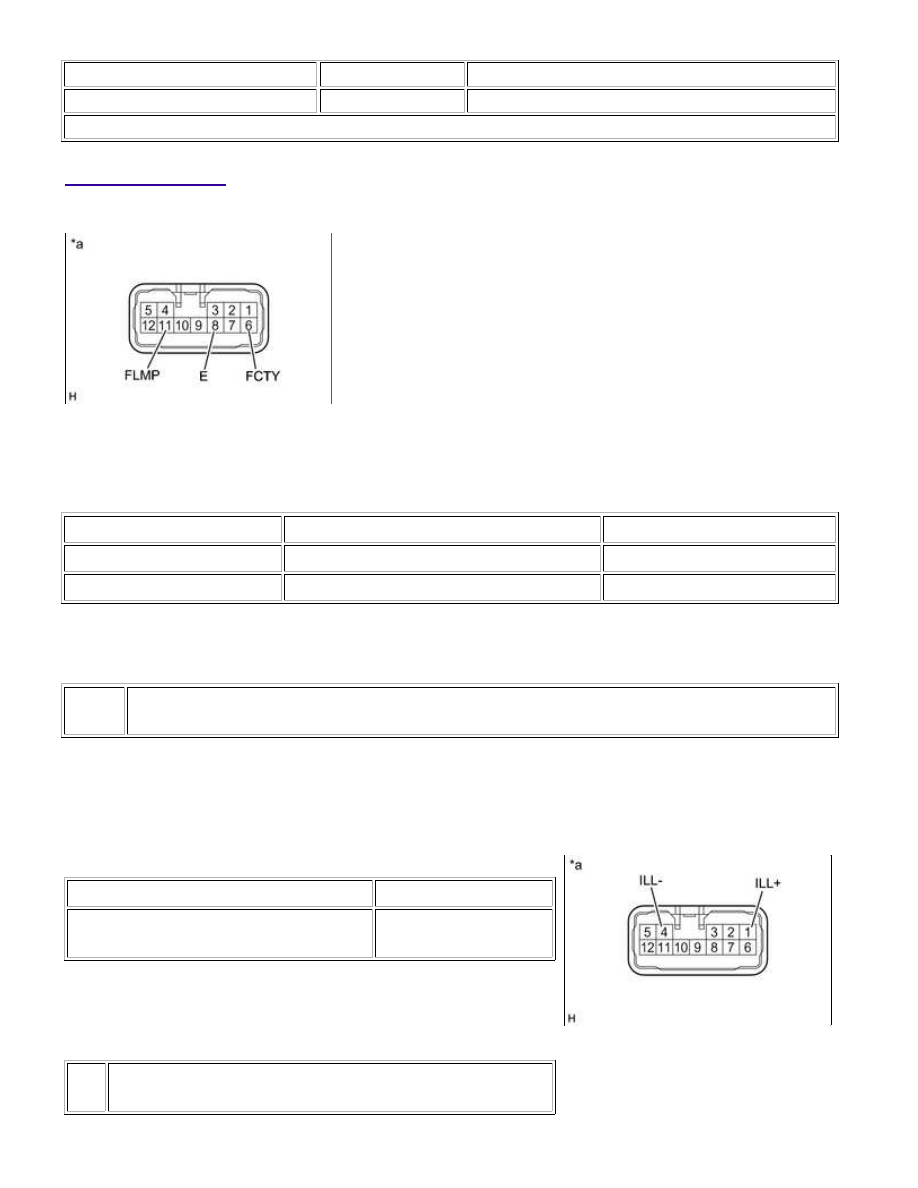

INSPECTION

1. INSPECT INTERIOR ROOM LIGHT SWITCH ASSEMBLY

(a) Check the resistance.

(1) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 (FCTY) - 11 (FLMP)

Interior room light switch DOOR

Below 1 Ω

11 (FLMP) - 8 (E)

Interior room light switch ON

Below 1 Ω

If the result is not as specified, replace the interior room light switch assembly.

Text in Illustration

*a

Component without harness connected

(Interior Room Light Switch Assembly)

(b) Check the illumination.

(1) Apply battery voltage to the connector and check the

illumination condition.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1 (ILL+)
Battery negative (-) → Terminal 4 (ILL-)

Illuminates

If the result is not as specified, replace the interior room light

switch assembly.

Text in Illustration

*a

Component without harness connected

(Interior Room Light Switch Assembly)
