Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VWV00DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FRONT DOOR COURTESY SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL FRONT DOOR COURTESY SWITCH

(a) Connect the connector.

(b) Using a T30 "TORX" socket wrench, install the front door courtesy switch with the screw.

LIGHTING: FRONT DOOR COURTESY SWITCH: INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YFN00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: IGNITION KEY CYLINDER LIGHT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

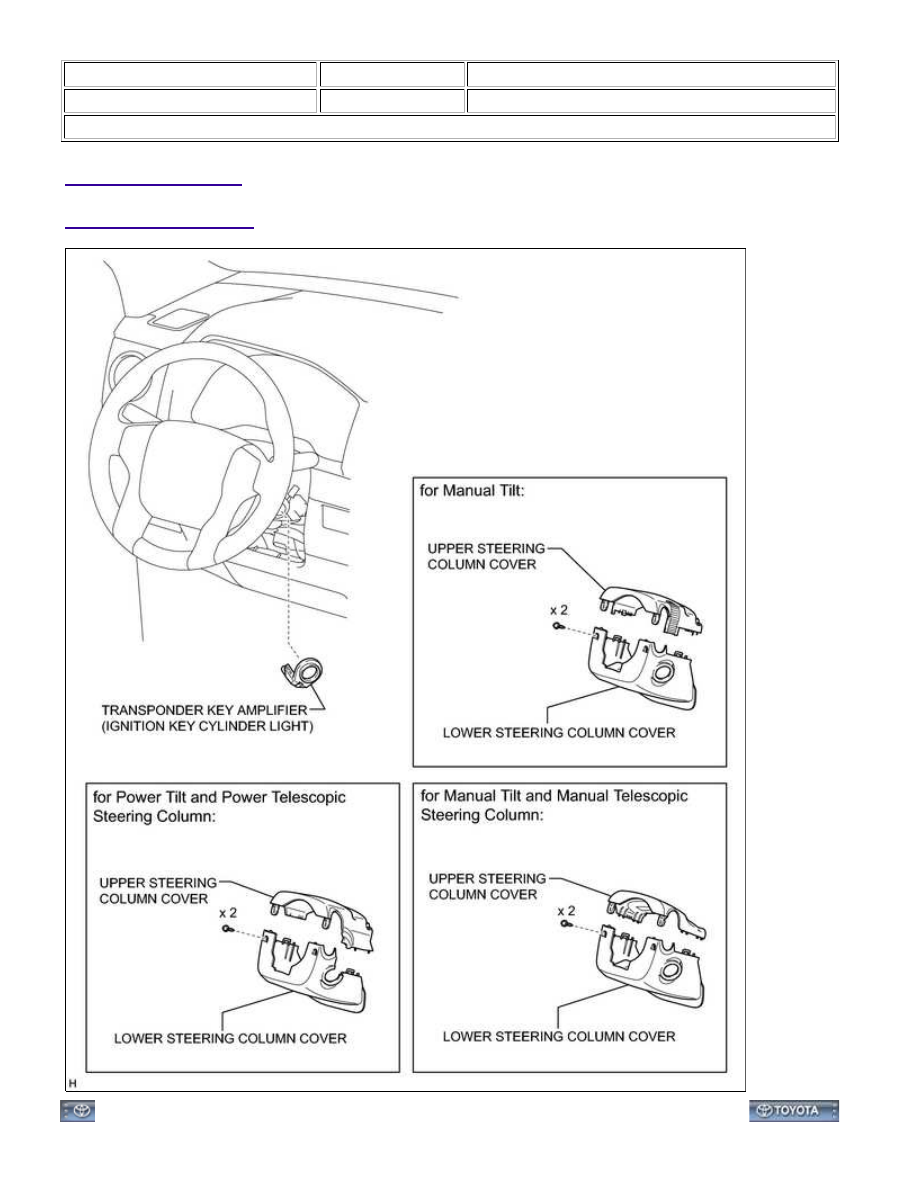

COMPONENTS

ILLUSTRATION

LIGHTING: IGNITION KEY CYLINDER LIGHT: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YFO00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: IGNITION KEY CYLINDER LIGHT: REMOVAL; 2015 MY Tundra [08/2014 -        ]

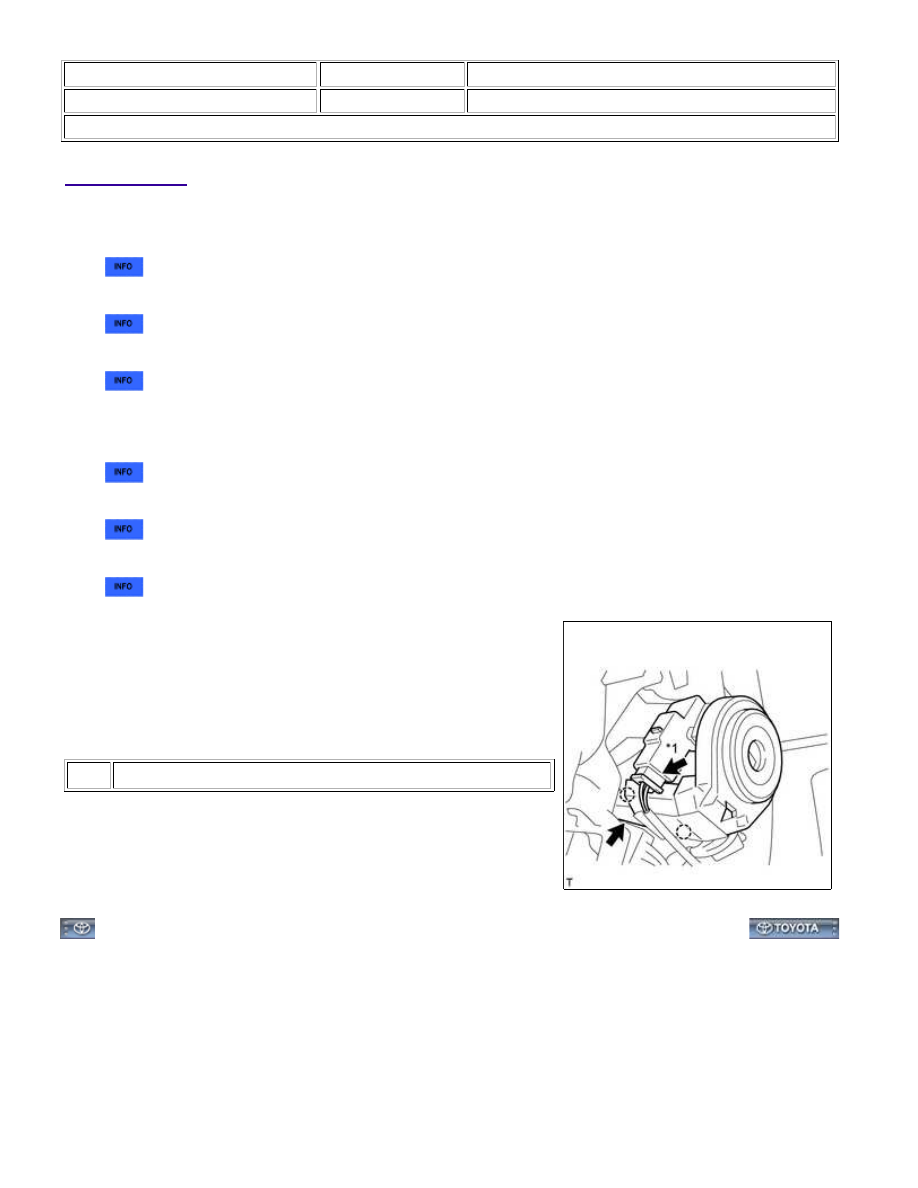

REMOVAL

1. REMOVE LOWER STEERING COLUMN COVER

(a) for Manual Tilt:

(b) for Manual Tilt and Manual Telescopic Steering Column:

(c) for Power Tilt and Power Telescopic Steering Column:

2. REMOVE UPPER STEERING COLUMN COVER

(a) for Manual Tilt:

(b) for Manual Tilt and Manual Telescopic Steering Column:

(c) for Power Tilt and Power Telescopic Steering Column:

3. REMOVE TRANSPONDER KEY AMPLIFIER (IGNITION

KEY CYLINDER LIGHT)

(a) Disconnect the unlock warning switch connector.

Text in Illustration

*1

Unlock Warning Switch Connector

(b) Detach the 2 claws.

(c) Disconnect the connector and remove the transponder key

amplifier (ignition key cylinder light).

LIGHTING: IGNITION KEY CYLINDER LIGHT: REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002YFM009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: IGNITION KEY CYLINDER LIGHT: INSPECTION; 2015 MY Tundra [08/2014 -        ]

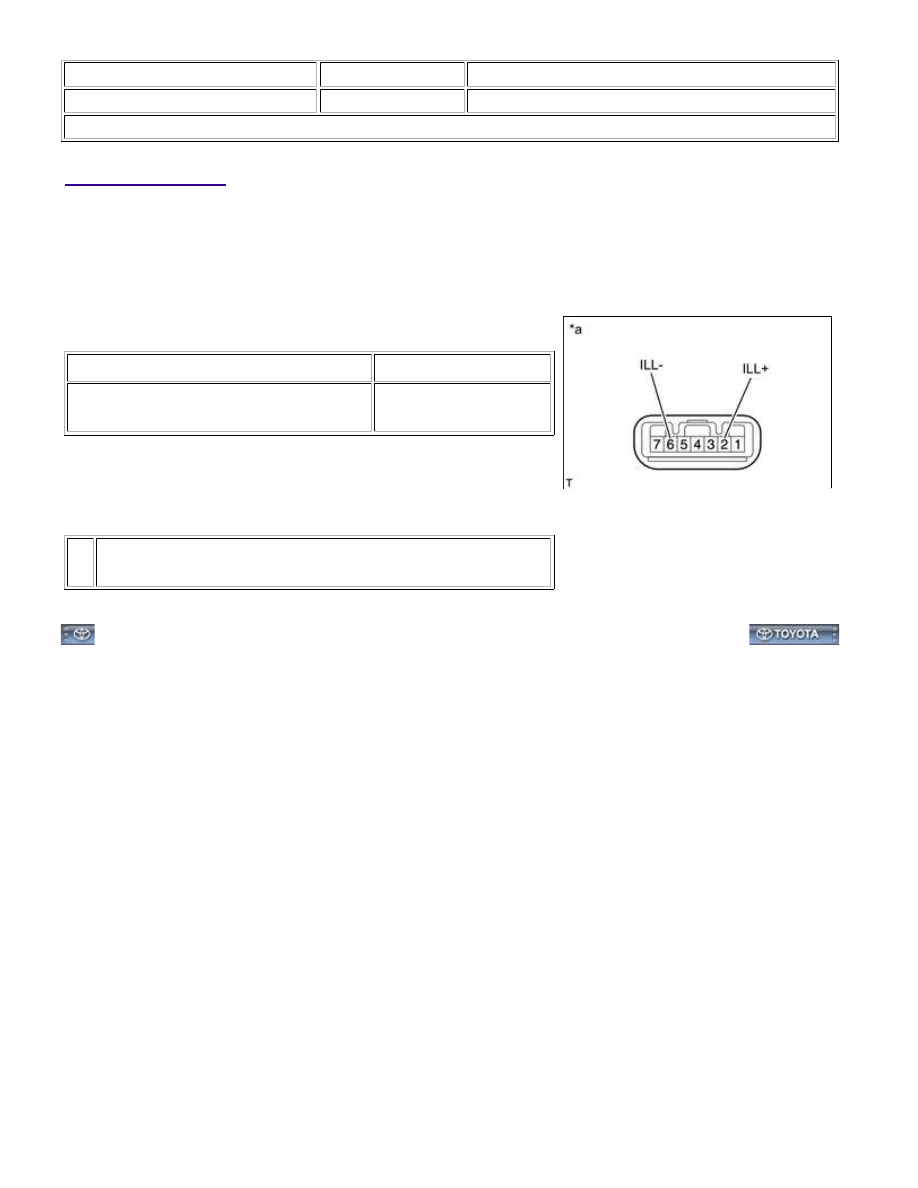

INSPECTION

1. INSPECT TRANSPONDER KEY AMPLIFIER (IGNITION

KEY CYLINDER LIGHT)

(a) Apply battery voltage to the connector and check the light

illumination condition.

OK:

CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 2 (ILL+)
Battery negative (-) → Terminal 6 (ILL-)

Illuminates

If the result is not as specified, replace the transponder key

amplifier (ignition key cylinder light).

Text in Illustration

*a

Component without harness connected

(Transponder Key Amplifier (Ignition Key Cylinder Light))
