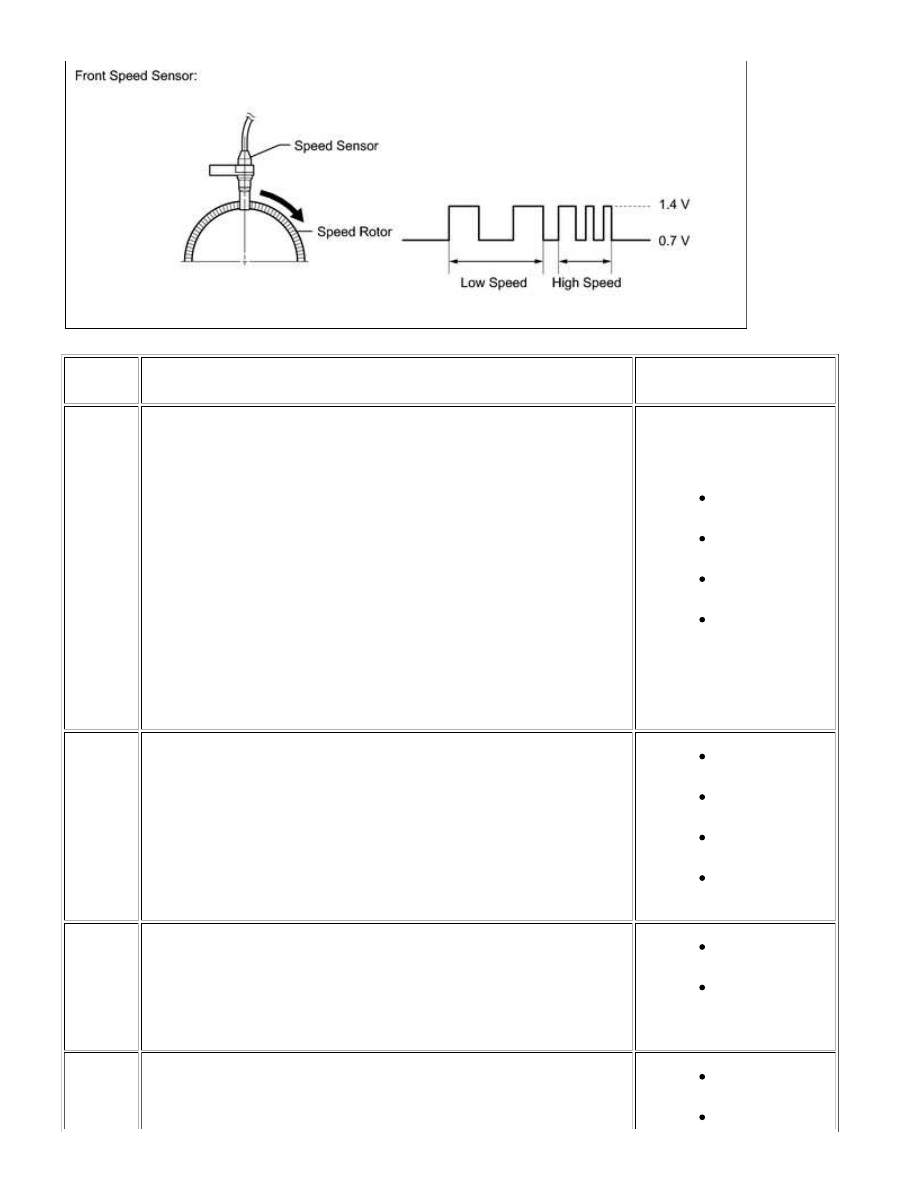

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C0200/31

C0205/32

(4 mph) or less.

1.

more.

2.

When vehicle speed between 10 km/h (6 mph) and 15

km/h (9 mph) for 3 minutes, one wheel speed 0 km/h (0

mph).

3.

4.

sensors twice or more for 30 seconds or more.

5.

Foreign matter adheres to sensor rotor.

6.

Front speed

sensor

Front speed

sensor circuit

Sensor

installation

Foreign matter on

sensor rotor

C1271/71

C1272/72

Detected only during test mode.

Front speed

sensor

Front speed

sensor circuit

Sensor

installation

Foreign matter on

sensor rotor

C1275/75

C1276/76

Detected only during test mode.

Front speed

sensor (open)

Front speed

sensor circuit

(open)

C1330/35

C1331/36

Open in front speed sensor circuit continues for 0.15 seconds or more.

Front speed

sensor (open)

Front speed

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

sensor circuit

(open)

HINT:

DTCs C0200/31 and C1330/35 are for the front speed sensor RH.
DTCs C0205/32 and C1331/36 are for the front speed sensor LH.

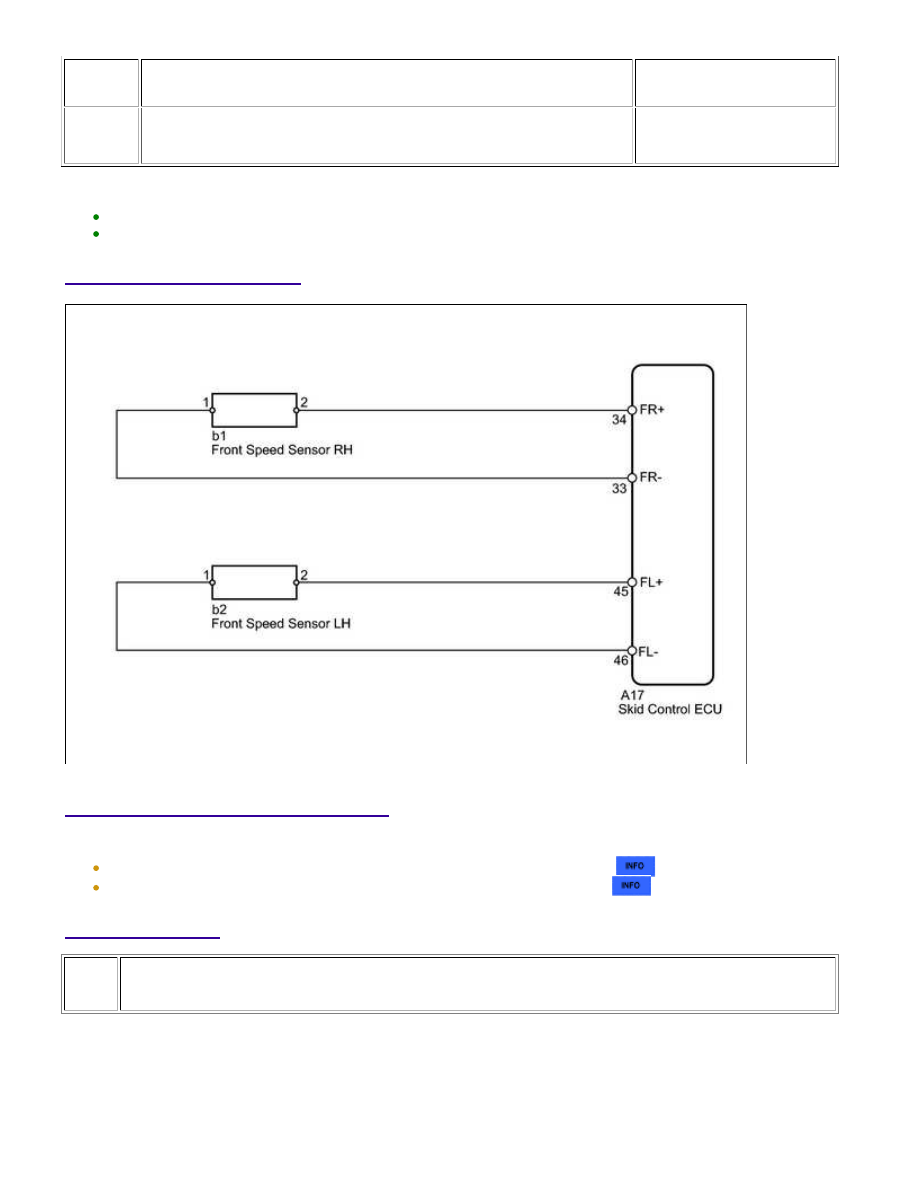

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

Check the speed sensor signal in test mode after cleaning or replacement



.

PROCEDURE

1.

READ VALUE USING TECHSTREAM (FR/FL WHEEL SPEED)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Select the Data List mode on the Techstream.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

OK

ABS/VSC/TRAC

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

FR Wheel

Speed

Front wheel speed sensor RH reading /

min.: 0 km/h (0 mph), max.: 326 km/h

(202 mph)

Actual wheel

speed

Similar speed as indicated on

speedometer

FL Wheel

Speed

Front wheel speed sensor LH reading /

min.: 0 km/h (0 mph), max.: 326 km/h

(202 mph)

Actual wheel

speed

Similar speed as indicated on

speedometer

(d) Check that the speed value output from the speed sensor displayed on the Techstream and the

speed value displayed on the speedometer are almost the same when driving the vehicle.

OK:

The speed value output from the speed sensor displayed on the Techstream is the same as the actual

vehicle speed.

HINT:

GO TO STEP 4

2.

PERFORM TEST MODE INSPECTION (SIGNAL CHECK)

(a) Perform a TEST MODE inspection and check for DTCs



.

OK:

No DTC output.

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(SPEED SENSOR CIRCUIT)

3.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Start the engine.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO STEP 10

A

USE SIMULATION METHOD TO CHECK

4.

CHECK FRONT SPEED SENSOR INSTALLATION

(a) Check that the speed sensor installation bolt is tightened

properly.

OK:

The installation bolt is tightened properly.

NG

TIGHTEN BOLT PROPERLY

5.

CHECK FRONT SPEED SENSOR

(a) Visually check the speed sensor for deformation and damage.

OK:

No deformation or damage.

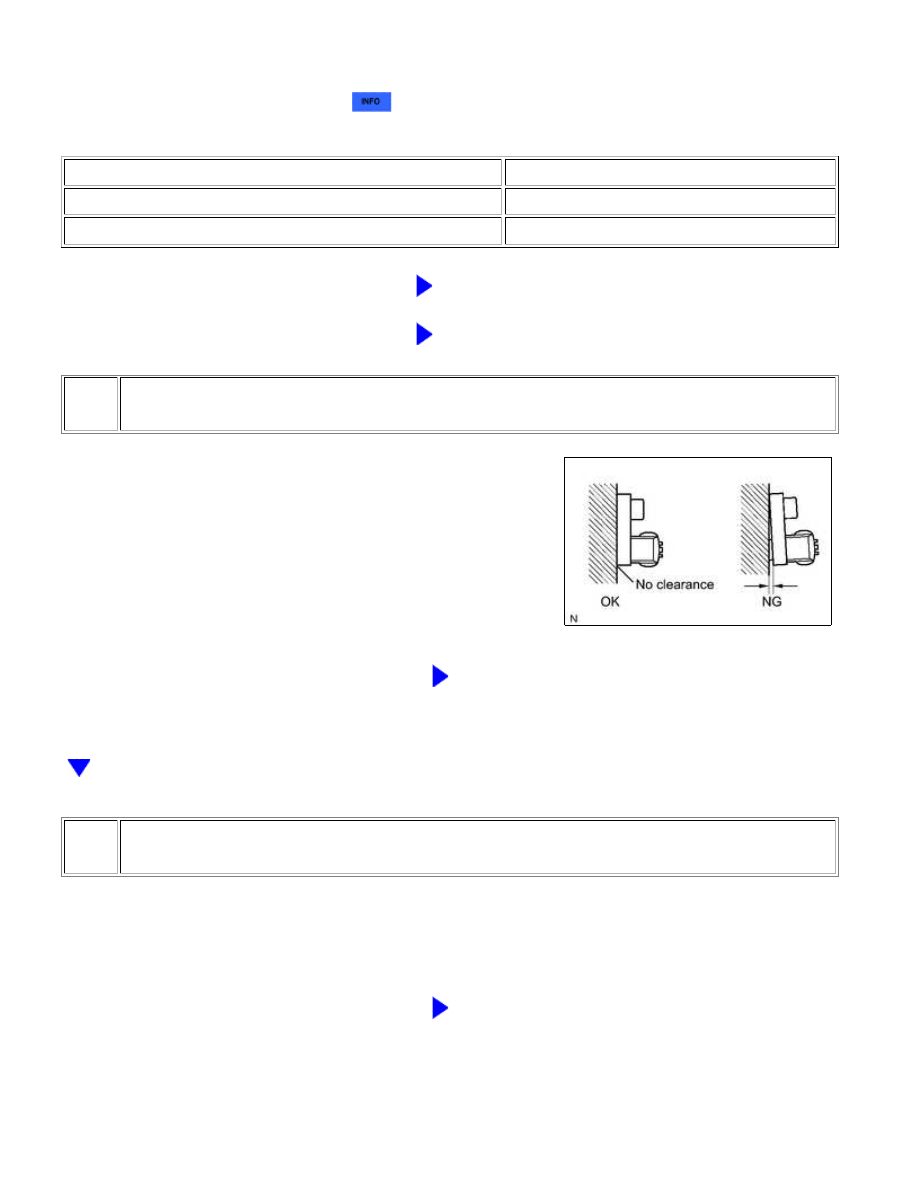

There is no gap between the sensor and front steering knuckle.

NG

REPLACE FRONT SPEED SENSOR
