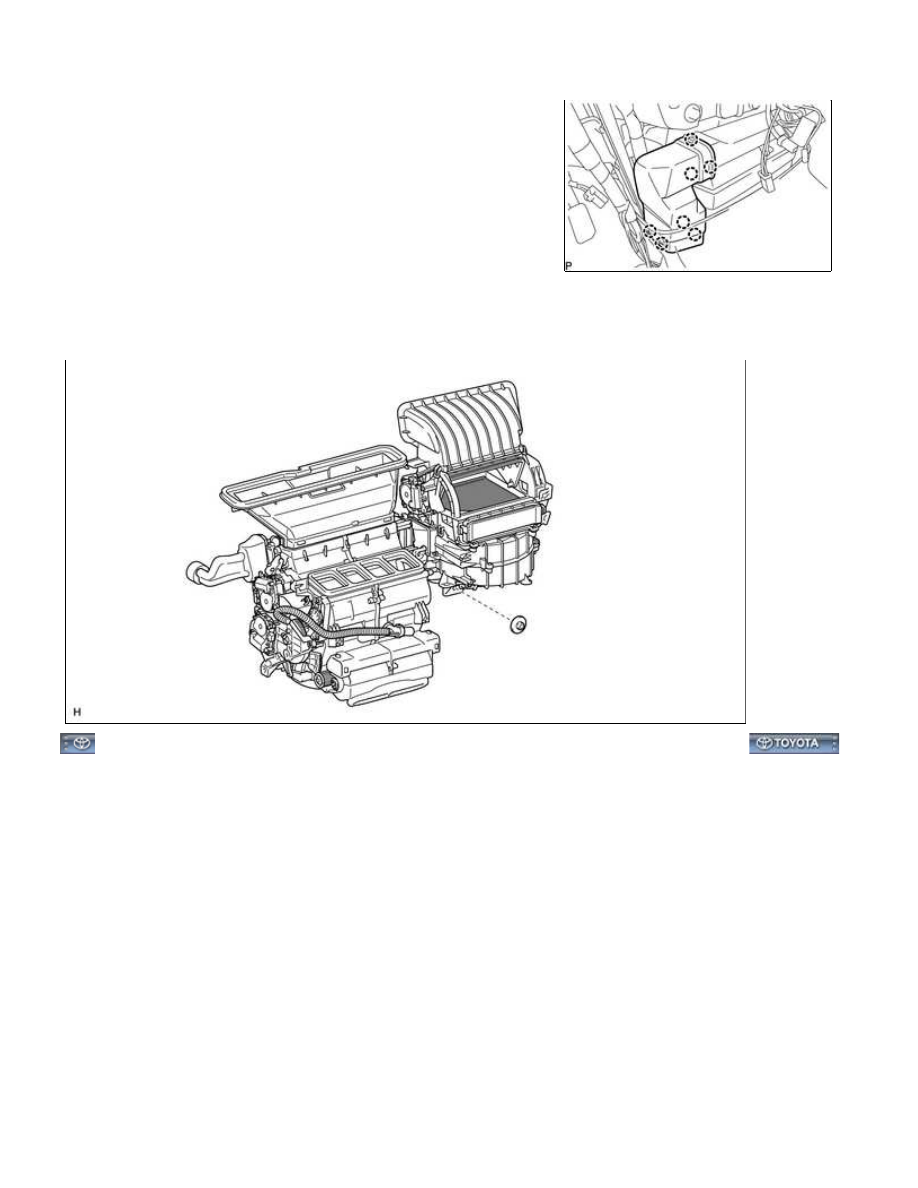

13. REMOVE REAR NO. 3 AIR DUCT (except Regular Cab)

(a) Detach the 7 claws and remove the rear No. 3 air duct.

14. REMOVE AIR CONDITIONING UNIT

(a) Remove the nut and air conditioning unit.

AIR CONDITIONING: AIR CONDITIONING UNIT: REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VY101EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING UNIT: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

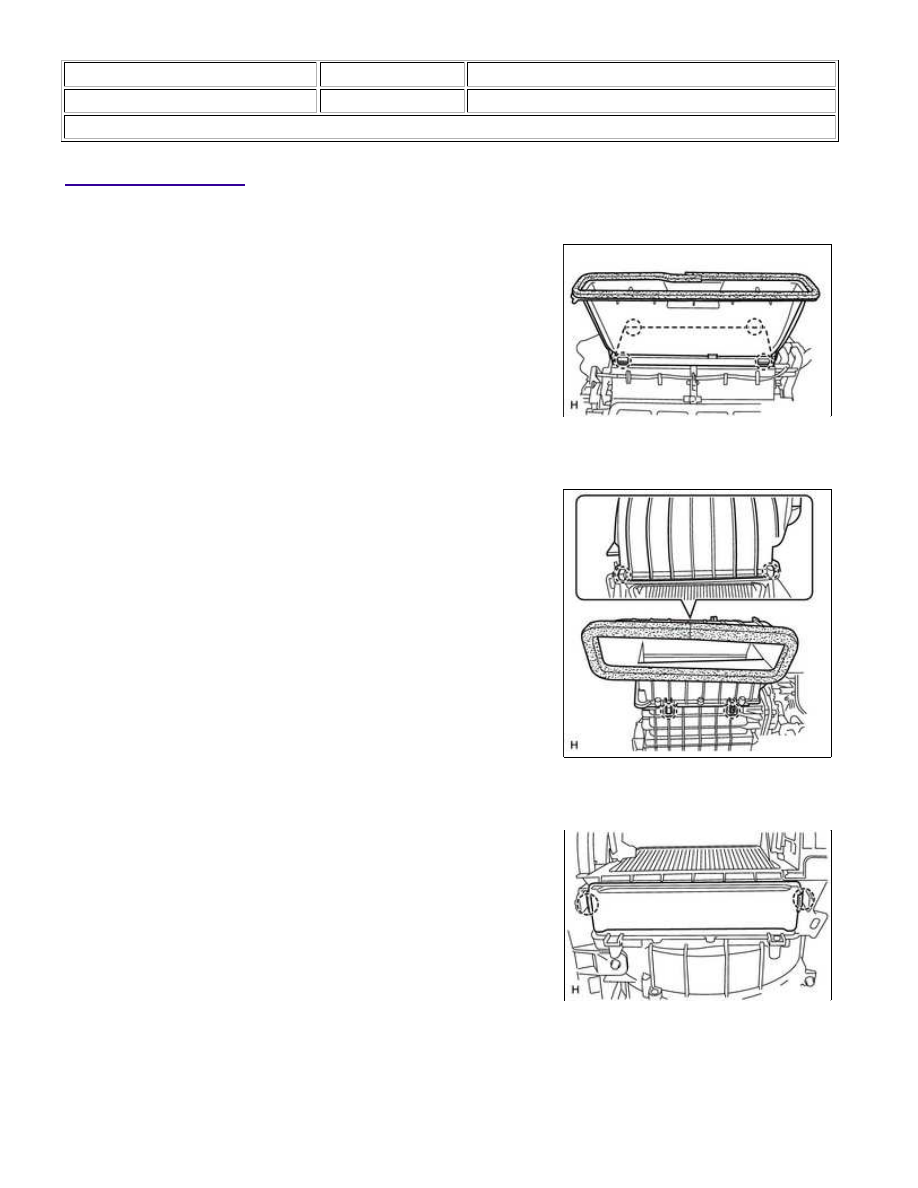

DISASSEMBLY

1. REMOVE LOWER DEFROSTER NOZZLE ASSEMBLY

(a) Detach the 4 claws and remove the lower defroster nozzle

assembly.

2. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY

(a) Detach the 4 claws and remove the No. 1 air duct sub-assembly.

3. REMOVE AIR FILTER COVER PLATE

(a) Detach the 2 claws and remove the air filter cover plate.

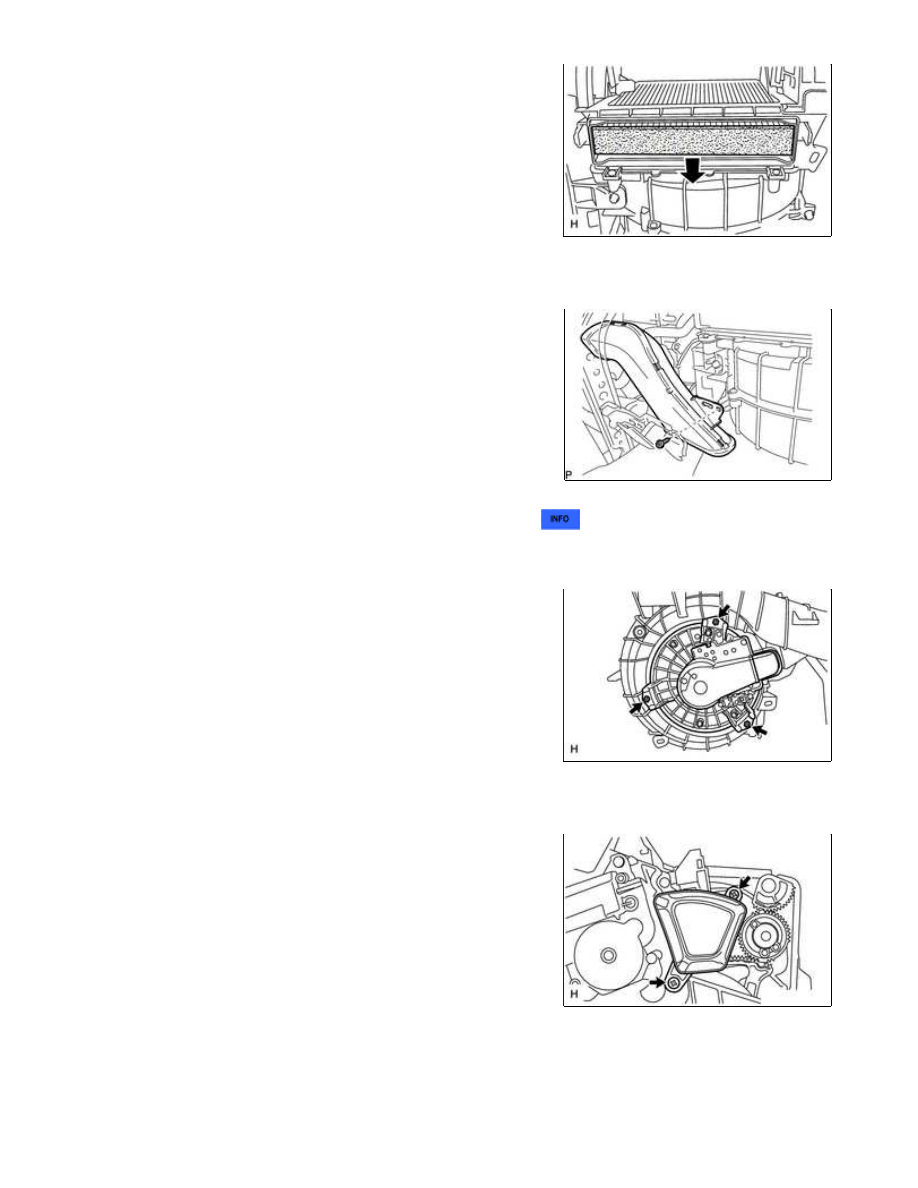

4. REMOVE CLEAN AIR FILTER

AIR CONDITIONING: AIR CONDITIONING UNIT: DISASSEMBLY; 2...

(a) Remove the clean air filter.

5. REMOVE NO. 3 AIR DUCT SUB-ASSEMBLY

(a) Remove the screw and No. 3 air duct sub-assembly.

6. REMOVE AIR CONDITIONING AMPLIFIER ASSEMBLY

7. REMOVE BLOWER WITH FAN MOTOR SUB-ASSEMBLY

(a) Remove the 3 screws and blower with fan motor sub-assembly.

8. REMOVE AIR DUCT

(a) Remove the 2 screws and air duct.

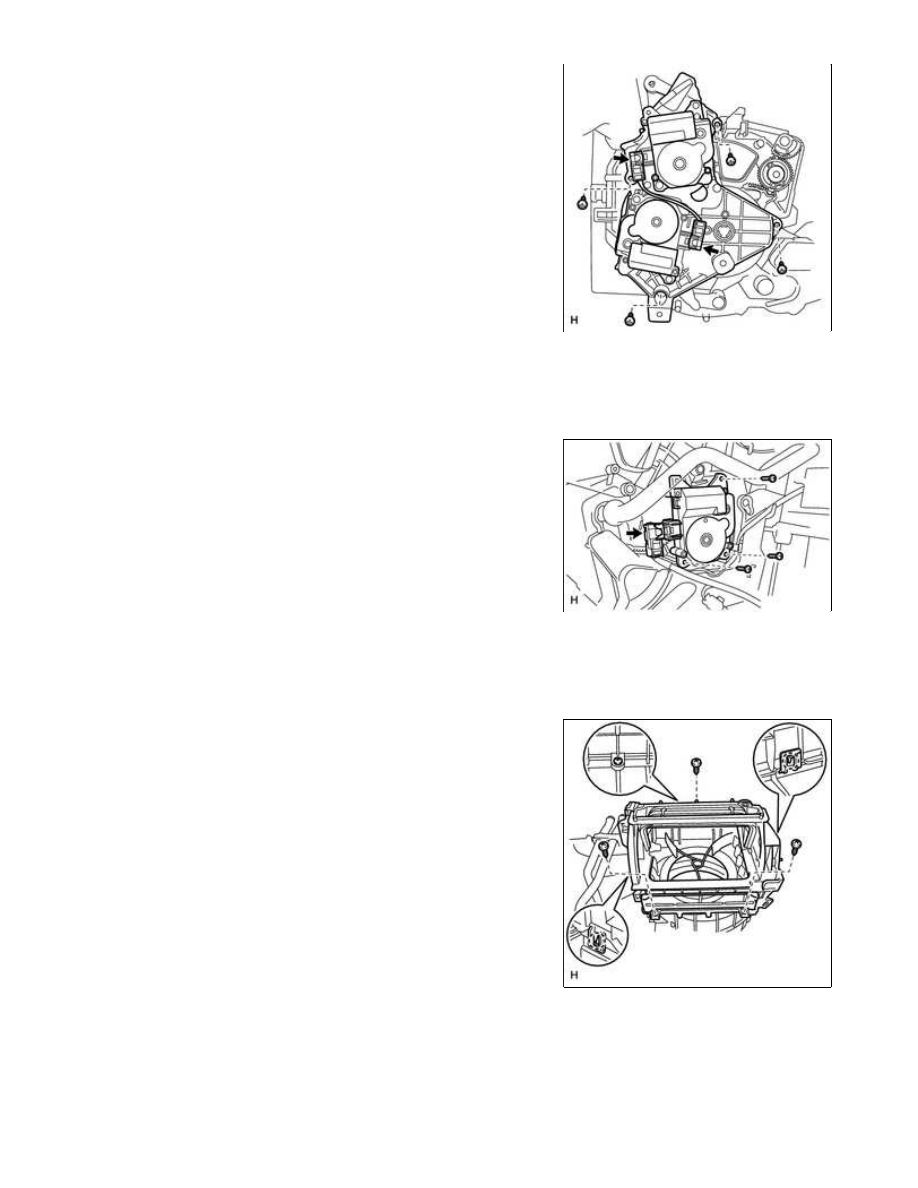

9. REMOVE NO. 1 DAMPER SERVO SUB-ASSEMBLY

AIR CONDITIONING: AIR CONDITIONING UNIT: DISASSEMBLY; 2...

(a) Disconnect the 2 connectors.

(b) Remove the 4 screws and No. 1 damper servo sub-assembly.

10. REMOVE DAMPER SERVO SUB-ASSEMBLY (for Automatic Air Conditioning System)

(a) Disconnect the connector.

(b) Remove the 3 screws and damper servo sub-assembly.

11. REMOVE BLOWER UPPER CASE SUB-ASSEMBLY

(a) Remove the 3 screws.

(b) Detach the 2 claws and remove the blower upper case sub-assembly.

12. REMOVE BLOWER DAMPER SERVO SUB-ASSEMBLY
